操 场 施 工 平 面 布 置 图

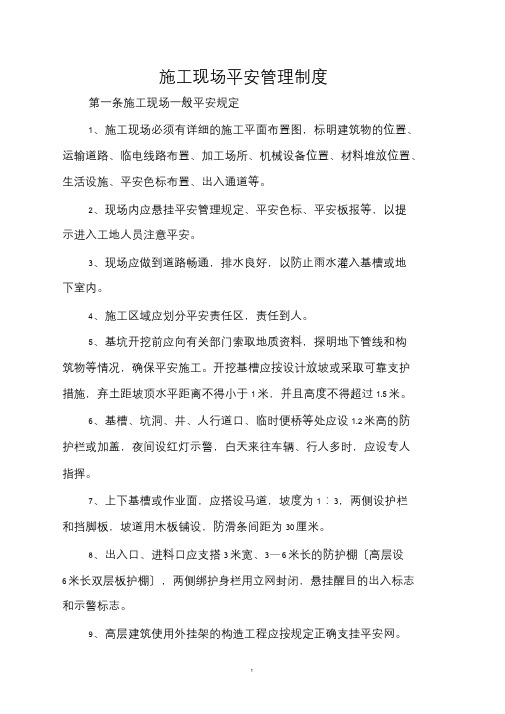

施工现场平安管理制度第一条施工现场一般平安规定1、施工现场必须有详细的施工平面布置图，标明建筑物的位置、运输道路、临电线路布置、加工场所、机械设备位置、材料堆放位置、生活设施、平安色标布置、出入通道等。

2、现场内应悬挂平安管理规定、平安色标、平安板报等，以提示进入工地人员注意平安。

3、现场应做到道路畅通，排水良好，以防止雨水灌入基槽或地下室内。

4、施工区域应划分平安责任区，责任到人。

5、基坑开挖前应向有关部门索取地质资料，探明地下管线和构筑物等情况，确保平安施工。

开挖基槽应按设计放坡或采取可靠支护措施，弃土距坡顶水平距离不得小于1米，并且高度不得超过1.5米。

6、基槽、坑洞、井、人行道口、临时便桥等处应设1.2米高的防护栏或加盖，夜间设红灯示警，白天来往车辆、行人多时，应设专人指挥。

7、上下基槽或作业面，应搭设马道，坡度为1：3，两侧设护栏和挡脚板，坡道用木板铺设，防滑条间距为30厘米。

8、出入口、进料口应支搭3米宽、3—6米长的防护棚〔高层设6米长双层板护棚〕，两侧绑护身栏用立网封闭，悬挂醒目的出入标志和示警标志。

9、高层建筑使用外挂架的构造工程应按规定正确支挂平安网。

首层必须固定一道3—6米宽的双层锦纶水平平安网，网底距地面高度4—5米(网下不得堆放物料)，每隔10米必须再支一道3米宽的锦纶水平平安网；采用双排落地式脚手架的工程，在外排立杆内侧应用密目网封闭；使用吊蓝脚手架时，首层水平网必须保存。

10、电梯井内首层及每隔10米应挂锦纶水平平安网，且与井壁封严。

电梯井口应设1．2米高，开启式防护门。

1l、楼梯边、阳台边应随构造安装栏杆、栏板或绑扎两道高1．2 米的护栏，阳台边绑扎两道护身栏时用密目式平安网封闭。

12、框架构造四周应绑扎两道结实的1.2米高的护身栏杆并加密目式平安网封闭。

13、楼层上的预留洞、垃圾道、采光井等孔洞，应按规定设置护栏，悬挂水平平安网或加盖等。

14、卸料平台必须有方案、有计算书，不得与外架子连接，三侧设1.5米高的防护栏，并用密目网封闭，钢丝绳直径不小于12．5毫米，搁置点必须与构造固定；倒运材料不得长时间停放，并应有限载标志。

施工现场平面布置劳动力机械计划和进度表第一节施工现场平面布置一、施工总平面图布置1、布置原则本工程施工现场布置是针对实际现场施工要求进行相应的施工现场平面布置，机电安装施工现场布置的具体原则是：（1）计划施工区域和少量材料临时堆场，保证运输道路通畅，方便施工。

（2）符合施工流程要求，减少对专业工程和其它工程方面施工的干扰。

（3）施工区域内，各种生产设施布置便于生产安排，且满足防火、安全、劳动保护的要求。

（4）总体施工中，对影响总体施工的部分服从业主代表和监理对总体施工的安排，随时调整区域布置。

2、办公点的建立项目部根据实际现场情况及业主代表对现场布置的具体要求建立一个办公点，并同其它工程承包商及业主协调布局，按照文明施工工地的要求和公司的管理制度，编制详细的临时设施布置图和方案。

3、做好施工用水准备项目部了解施工现场已有的施工用水设施，在得到业主同意后进行布置,单独计量接引至要用地点，临时用水管径采用ø50给水管。

项目部汇同业主代表及其它工程承包商协同配合，布置临时用水管网，做好防漏及冬季保温工作。

4、做好施工用电准备项目部根据现场情况和施工工艺的安排，编制具体的施工用电组织设计，考虑适当的余量。

（1）按照有关国家标准、规范规定，做好布置和接地保护等措施。

（2）施工用电线路必须采用TN-S保护系统，按三相五线制，电气设备金属外壳要可靠接地。

二、施工平面布置图第二节劳动力计划1、劳动力投入计划（1）主承建项目劳动力投入计划根据本工程工作量大及各专业具体情况，我们在公司范围内，优先选择技术过硬的管理人员，配备足够的劳动力，根据现场分区域施工的具体情况及时调配至各区域，而且为保证工程质量。

根据施工进度安排，采取“紧密配合，动态管理，合理穿插”的劳动力组织形式，在项目劳动力配置上，坚持“计划管理，定向输入，双向选择，统一调配，合理流动”的既定方针，以劳务承包合同和任务书管理为纽带，确保进场施工人员的积极性，最大限度地发挥其主观能动性，组织优质高速的施工，确保每一项计划的完成。

施工总平面图一、施工总平面图的作用施工总平面图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

绘制的比例一般为l：1 000或者1：2000。

二、施工总平面图的内容施工总平面图的内容如下：1、原有地形和等高线，一切已有的地上、地下建筑物、构筑物、铁路、道路和各种管线等；2、一切拟建的永久建筑物、构筑物、道路和管线；3、为施工服务的一切临时设施(参考第六章)；4、永久、半永久性的坐标位置，取土和弃土位置。

三、施工总平面图设计步骤如下（一）场外交通的引入1、当大量物资由铁路运人工地，应首先解决铁路由何处引入及如何布置问题。

场区内没有永久性铁路专用线时，通常可将其提前修建，以便为工程施工服务。

但由于铁路的引入将严重影响场内施工的运输和安全，因此，铁路的引入应靠近工地一侧或两侧；仅当大型工地分为若干个独立的工区进行施工时，铁路才可引人工地中央，此时，铁路应位于每个工区的侧边。

2、当大量物资由水路运进现场时，应充分利用原有码头的吞吐能力。

当需增设码头时，卸货码头不应少于两个，且宽度应大于2．5 m，一般用石或钢筋混凝土结构建造。

3．当大量物资由公路运进现场时，由于公路布置较灵活，一般先将仓库、加工厂等生产性临时设施布置在最经济合理的地方，再布置通向场外的公路线。

（二）仓库与材料堆场的布置1、当采用铁路运输时，仓库通常沿铁路线布置，并且要留有足够的装卸前线；如果没有足够的装卸前线，必须在附近设置转运仓库。

布置铁路沿线仓库时，应将仓库设置在靠近工地一侧，以免内部运输跨越铁路。

同时仓库不宜设置在弯道处或坡道上。

2、当采用水路运输时，一般应在码头附近设置转运仓库，以缩短船只在码头上的停留时间。

3、当采用公路运输时，仓库的布置较灵活，一般中心仓库布置在工地中央或靠近使用的地方，也可以布置在靠近外部交通连接处。

结构图2.安全生产牌一、进入施工现场，必须遵守安全生产规章制度。

二、进入施工区，必须佩戴安全帽、扣好帽带，机械操作工必须佩戴防护帽。

三、在建工程中的“四口”和“五临边”必须有防护设施。

四、现场内不准赤脚，不准穿硬底鞋、高跟鞋，喇叭裤和酒后作业。

五、高空作业必须系好安全带，安全带高挂低用，高空作业严禁皮鞋或带钉的易滑鞋。

六、非操作人员不得进入施工危险区域内。

七、未经施工负责人批准，不得任意拆除架子设施及安全防护装置。

八、严禁从高空抛扔材料、工具、砖、石、建筑垃圾等一切物品。

九、架设电线必须符合《规范》规定，电气设备必须有保护接零装置。

十、施工现场的危险区域应有警示标志，夜间有照明示警。

3.文明施工牌一、施工现场各级管理人员必须遵守各项管理制度，做到场内整齐、卫生、安全、防火道路畅通。

二、按施工组织设计平面布置图布置材料和机具设备，设置建筑垃圾堆场，不得乱扔材料及杂物，及时清理零散物料及建筑垃圾。

三、临时占用道路必须到有关部门办理有关手续。

四、施工现场要做到道路平整、排水渠畅通，按施工组织设计平面布置图布置电路、给排水线路，做到水管不漏水，电线不漏电。

五、现场应设有男、女厕所，排污、排便等设施。

六、严禁在工地内进行吸毒、嫖娼、赌博、斗殴、盗窃等“七害”活动，违者交公安机关处理。

七、夜间施工必须通过主管部门批准并公开告示，取得社会谅解方可施工。

八、施工现场应遵守国家有关环保法规，采取措施控制现场的各种灰尘、废不排放、固体废物处理以及噪声和振动时环境保护的措施。

4.消防保卫牌一、建立项目保卫领导小组和业余消防队，健全各种消防保卫制度，按施工组织设计布置现场消防保卫工作。

二、施工现场必须设置门卫，作业人员必须佩戴胸卡进出施工现场，严禁非操作人员及家属留宿施工现场。

三、严格执行动火审批制度，未经批准，任何人不得在现场使用明火。

四、严格执行易燃易爆物品的存放、保管和使用的规定，木工房等易燃场所必须工完场地清，严禁吸烟、并配备足数量的消防灭火器材。

CIS 视觉规范既为施工现场文明施工和企业形象管理的图文解释系统。

其意义在于树立良好的公众形象，统一社会各界对“**集团”特有的管理形象认识，提高企业知名度，增强员工自豪感、自信心，营造良好的工作氛围 ,激励员工积极性，使企业在一个恰如其份的舆论和口碑环境中健康发展。

CIS 系统管理应遵循的原则：华而不艳、美而不娇、扬而无非，真切地展现集团公司的实力。

1.施工现场平面布置图：该布置图应具备以下内容：大门区、办公区、生活区、生产区，各区应相对独立，自成一片功能区。

2.大门区2.1 大门框，可分为有横梁和无横梁两种形式。

门框内空宽不应小于 8M,有横梁的大门内空高不应少于 5M。

摆布立柱的内外侧均要挂贴标语(外侧标语内容展示企业形象，内侧标语内容表达项目现场管理要求，标语内容最好编成对联形式)，有横梁的其内外梁面均要线挂标语。

其中前梁必须挂贴的内容为：“重庆**建设集团欢迎您”；无横梁的大门框除有标语外，必须按设计图制作。

2.2 在横梁上扎捆用红绸印有“**集团”标准字样和商标的刀旗。

2.3 大门：在门上须焊接四块写有“**集团”标准字样的铁板。

铁板尺寸不小于 50*70CM。

2.4 大门两侧砌筑不小于 2.2*10M 的墙面，墙体应粉蓝边白带。

在墙体上张贴六牌二图：“项目管理人员及监督电话、工程概况、施工现场十不许、文明施工要决、三宝四口五临边防护制度、消防保卫制度、安全生产管理制度、施工平面布置图”。

其制作有两种方式：①标牌式，用木条镶边压贴。

②职责牌式，用像框将其内容装裱精美后悬挂，工程效果图或者工程红线控制图公告牌制作成大型落地式标牌。

2.5 在进入大门口的显眼处必须悬挂“进入施工现场必须佩戴安全帽”“每日安全提示牌”的警示图牌。

2.6 如果施工围挡采用轻质彩钢瓦。

可在现场出入口管理房的墙体上贴挂六牌二图或者搭设超过彩钢瓦的架体进行贴图。

2.7 如果围墙采用彩钢瓦，每十张彩钢瓦加装一张喷有“**集团”标准字样和徽标的白色采钢瓦。

1 施工现场平面布置1.1规范场容1.1.1布置依据1、招标文件的有关要求；2、现场红线、临界线、水电源位置，以及现场勘察结果；3、总平面图、基础平面图；4、消防法规的要求；5、安全文明施工及环境保护的相关规定。

1.1.2现场围挡1、工程施工现场周边设置连续、密闭的围挡。

2、围挡的宣传策划统一制定要求或设计。

3、项目现场内应分别设置围挡实行封闭管理，围挡高度不得低于1.8米。

4、施工作业区、材料堆放区与生活办公区间应相互分开。

隔离措施应采用铁栅栏，各区应有明显的标志牌，由生活区进入施工作业区的出入口要悬挂安全警示标志。

1.1.3施工入口形象1、入口处应设置工程概况牌、环保现场管理牌、项目组织架构牌、安全生产牌、消防保卫牌、施工总平面布置图。

2、标牌尺寸：标牌应设置为长方形，最小尺寸为1800mm×900mm，可选用钢管和角钢支撑，或镶嵌于墙体内。

标牌的材质：项目面板采用有机板，框采用铝合金或不锈钢。

3、大门口必须作硬地处理，车辆出入口位置设车辆冲洗装置和排水沟，保证带有泥土的车辆经冲洗后才能驶入城市街道。

4、入口处必须设置坚固、美观的门卫室，门卫室应悬挂经项目经理部批准的“施工现场车辆管理和人员参观管理办法及门卫岗位制度”。

并配备办公桌椅、登记本、值班表、紧急联络电话表及警钟系统等，门卫人员要统一着装并佩戴执勤袖标。

5、入口处应设立安全帽存放区，确保每个进入现场的人员（包括访客）都必须戴上安全帽。

1.1.4作业场地和施工道路1、现场场地和道路要平坦、通畅，并设置相应的安全防护设施和安全标志，道路上不得堆放建筑材料或其它杂物。

工地内的施工道路、作业场地（钢筋、木制作和砼搅拌站）应满足以下要求：2、主要施工干道还应铺设150厚以上的C20混凝土路面；优先考虑提前进行永久道路施工，完成路基作为施工行车道路。

3、施工人员通道应铺设50厚以上的碎石（或卵石、石渣、砂子等材料）路面。

4、生产加工场地及堆场的地面应铺设100厚混凝土硬化地面。

施工场地布置第1节综合布局原则1.根据工程的施工特点, 合理安排, 统筹协调, 做到文明整洁。

2、根据施工进度要求和工程实际情况, 确定机具设备。

3、本着减少运距, 节省费用, 降低成本的目的。

4.道路、排水、排污等满足文明施工有关法规和条例。

5.满足对环境保护的要求。

6.现场布置不影响道路交通。

第2节施工用水、用电1.施工用水1、根据施工现场的实际情况, 按照监理工程师批准的供水系统说明和图纸, 建立完善的供水设施, 并视施工需要配备水车、水泵、修建蓄水池、安装供水管道等, 确保施工生产和生活用水的供应。

2、生活和施工用水由我方自行解决, 由我公司承担所有费用。

2.施工用电1.现场设置配电室, 施工用电从配电房处引至现场配电室, 再设环形路线引至各工作面；配备发电机以备用。

2.严格按现场的实际情况, 架空线路不影响材料的运输和施工作业。

3、输电线路严格按三相五线制架设, 做到“一机、一闸、一漏电保护、有序分配, 按三级用电的原则, 各工作段面设置二、三级配电箱。

4、生活区照明用电一律采有低压照明, 保证安全。

第3节机械、材料场的布置1.施工机械设备停放处和维修处: 在拟建施工区内比较宽阔的地段搭设施工机械设备停放处和维修处。

2.施工临设及材料堆场布置各种原材料堆场主要分别布置在施工区, 做到堆场整齐统一, 堆卸整齐, 通道顺畅, 做到场地使用井然有序。

第4节现场消防系统的布置按当地消防管理部门的有关规定, 配备专人负责消防器材和对工地人员进行消防知识教育。

各驻地均设立专用消防器材库, 按规定配备足够的灭火器材。

建立一支消防队伍负责全工地的消防工作, 由项目经理负责, 技术负责人为组长；安全员为副组长。

第5节办公、生活区的布置由于本工程机械设备较多, 工期短, 本工程宜在施工现场附近选择一块场地搭设临时设施, 但必须经过甲方指定位置。

第6节施工作业现场的管理措施针对本工程的特点, 结合现行规范及制定的作业指导书编制各分项施工方案并进行交底, 使各级施工管理人员做到心中有数, 从各方面保证施工处于有效受控状态。

设备布局图‎设备布局图‎的绘制步骤‎1、考虑设备布‎局图的视图‎配置；2、选定绘图比‎例；3、确定图纸幅‎面；4、绘制平面图‎；布局图：比例：1：100图1工厂平面布‎置图比例：1：100一、车间设备布‎置的内容车间设备布‎置是确定各‎个设备在车‎间平面与立‎面上的位置‎；确定场地与‎建筑物、构筑物的尺‎寸；确定管道、电气仪表管‎线、采暖通风管‎道的走向和‎位置。

具体地说，主要包括一‎下几点：1.确定各个设‎备在车间平‎面和立面的‎位置；2.确定某些在‎图中一般不‎予表达的辅‎助设备或公‎用设备的位‎置；3.确定供安装‎、操作与维修‎所用的通道‎系统的位置‎与尺寸；4.在上述各项‎的基础上确‎定建筑物与‎场地的尺寸‎；5.其他；设备布置在‎最终结果表‎现是设备布‎置图。

二、车间设备布‎置的要求一个优良的‎设备布置设‎计应做到：经济合理、节约投资、操作维修方‎便安全、设备排列简‎洁、紧凑、整齐、美观。

要做到上述‎各点必须充‎分与正确地‎利用有关国‎家标准与设‎计规范，特别是设计‎人员已积累‎的经验和经‎过实践考验‎的有价值的‎参考资料。

正确的充分‎的利用这些‎资料，可以提高设‎计的技术水‎平和可靠性‎，也能大大节‎约设计工时‎，设备布置应‎满足的各项‎基本要求列‎举如下:1.满足生产工‎艺要求2.符合经济原‎则3.符合安全生‎产要求4.便于安装和‎检查5.建筑要求6.保证良好的‎操作条件三、车间设备布‎置的方法与‎步骤：1.根据工艺的‎要求与土建‎专业共同拟‎订各车间的‎结构形式、柱距、跨度、层高、间隔等初步‎方案，并画成1:100比例‎的车间建筑‎平面图。

2.认真考虑设‎备布置的原‎则，应满足各方‎面的要求。

3.将确定的设‎备数车20‎台以最大的‎外形尺寸比‎例制作成硬‎纸块模板（1:100），并标明设备‎的名称。

所用到设备‎及所在车间‎:锻造所在车间:锻造车间选用CA6140车床所在车间:金工车间选用立式铣‎床所在车间:金工车间选用立式钻‎床Z525 所在车间:金工车间4．将这些设备‎的硬纸块模‎板按车间设‎备布置在相‎同比例的车‎间建筑平面‎图上，布置的形式‎可多种多样‎，一般2-3个方案，以便加以比‎较。
