房建施工总平面布置图

施工总平面图、临时设施布局（一）、平面布置原则（1）、按文明施工现场进行布置，施工区与生活区分开，生活区靠近施工现场。

（2）、施工中的主要施工设备、临时用房合理配备后一次性布置不变，其它一此短期的设施可根据需要进行合理调整。

（3）、所有的临时设施布置与施工区域必须按业主指定的区域内。

（二）现场平布置（1）、在生活区布置生活用房。

（2）、现场施工区布置施工用水、施工用电，在生活区布置生活用水及照明电管线，用电线路必须架空搭设。

（3）、现场内按照标准化现场要求布置，在醒目的部位布置各类标志、标牌。

（4）、按要求在办公区、宿舍区、食堂等人员集中的部位设置垃圾箱与消防器材。

（5）、施工附属设施和临建房屋1）施工附属设施应在各施工驻地设一处维修间，内有电焊机一台、气焊设备一套及其他维修工具等。

在施工现场设简易柴油发电间一处，内设60KW 柴油发电机。

2）临建房屋针对本工程特点，我企业拟设在作业区内，并需搭建维修间。

（三）、临时设施（1）、临时设施平面布置根据本工程的施工图纸及我们现场了解情况来看，我们计划在临时用地内布置生活与生产设施，项目部人员全部驻地建设。

项目经理部考虑作为项目部人员生产生活用房，所在地交通便利，有利于综合管理，统一指挥，与业主、监理及外界联系均十分方便，（详见施工平面布置图）（2）、办公设施：为确保该工程管理的规范化、科学化，我公司拟投入电脑、打印机、复印机各二台。

（3）、检测工具为使该工程的质量达到或高于合同的要求，我公司将派具有丰富测量经验的施工人员对该标段进行放样，并用全新的高精度经纬仪、水准仪对工程进行全过程控制。

并设立临时工地土工试验室。

（4）、对外交通及临时道路为保证材料等的运输，施工前应进行部分临时道路的修建，可用挖掘机和推土机将临时道路修建成形，以确保材料等的供应。

（5）、通讯设施项目经理部配备移动电话10部及对讲机20台。

（6）、生产、生活用电施工用电采用延线下火，工地用电实行三级保护。

1.6施工现场平面布置（附图）；1.6.1.工程现场总平面管理：整个现场平面布置本着创建“安全文明优良工地”的目标进行要求，使施工现场综合管理水平达到规范化，科学化、标准化，真正提高工程管理水平，树立良好的企业形象。

1.6.1.1.施工现场总平面布置原则：有效利用场地的使用空间，将生产、办公区分开布设，现场对必要的办公用房、库房、加工房及材料堆放场进行最优化布置，满足安全生产、文明施工、方便生活和环境保护的要求。

保证不对周边工作区和其他建筑物产生影响。

不破坏周边的公共设施。

施工设备和材料堆场的布置满足现场施工的使用要求，并尽量减少材料的搬运量。

所有材料堆场按照“就近堆放”和“及时周转”的原则，既布置在塔吊覆盖范围内，同时考虑到交通运输的便利，又保证现场的文明施工。

临时供水满足现场施工用水及消防用水的要求，排水设施通畅，所有污水必须经过沉淀处理。

临时用电遵循生产生活用电分路和“三级配电两级保护”的原则。

对施工区域和周边各种公用设施、树木等加以保护。

生活、办公用临时设施：根据本工程自身和现场条件的特点，结合施工要求，做以下平面布置：1.6.1.2.办公区的布置：为便于现场施工管理，又便于相互协调联系，现场布置现场管理办公室。

现场内的道路及周转工具堆放场地全部硬化。

1.6.1.2.1.生活区的布置：现场附近设置工人宿舍，并设置水冲式厕所及浴室。

1.6.1.2.2.材料堆放区：为便于运输，将材料堆放及加工区置于方便施工位置。

1.6.1.2.3.场区道路：施工过程中现场的采用临时道路。

根据总平面的特点进行布置。

1.6.1.2.4.生活卫生：对现场的办公区、生活区、材料堆放区等卫生实行专人负责，建立一周双检制度，奖罚分明。

工地现场设专用的建筑垃圾、生活垃圾区，并及时外运。

1.6.2.“四通”安排在进场前，指定专人组织解决施工所需的水、电、场内交通及通讯问题。

根据总包单位所提供的水源、电源接口位置，按照规范要求和施工用水用电的设计，搭设施工临时用水、用电管路线路，确定用水点和配电箱盘设置的位置，安装水表、电表方便计量工作。

施工部署及施工总平面布置图1施工准备1.1现场考察对全线范围内的地形、地物进行仔细复查，重点考查红线范围需要拆迁的所有临建物、绿化、通信塔、电信光缆、综合管道等，上报监理、业主确认。

重点考察计划设立临时施工点、预制场和钢筋模板加工场等临时设施位置。

根据现场已掌握水源、电源、材料运输路线、通信联络、环境保护等有关情况，为临建设施的建设做好准备。

1.2材料准备尽快制定材料供应计划，了解沿线取土场的位置、土源情况，提前将取土场和挖方路段的土样送检，进行土工实验。

考察当地的地材产量、储量及运输情况。

根据现场实际水、电、线缆等需搬迁和挪移情况，提前做好新建铺设和改道施工材料、机械供应量计划，为工程顺利施工建设提供物资材料保障。

1.3技术准备(1)组织项目技术管理人员全面熟悉施工图纸、资料和有关文件，参加业主、工程主管部门或建设单位组织的设计交底和图纸会审，并作好记录；(2)根据设计文件、现场条件、各分项工程的施工程序及相互关系、工期要求等编制实施性的施工组织设计，交监理工程师审批；(3)根据设计文件和施工组织设计，分三级做好技术交底工作，先由总工程师负责向工长、技术干部及职能部门有关人员交底；工长和技术员向现场施工员交底；最后由现场施工员向施工作业人员交底,并认真讨论贯彻落实。

作好交底记录。

2施工总体部署2.1施工总体部署原则(1)根据道路特点和工程规模，结合现场情况，合理安排，均衡组织施工；(2)满足建设单位招标文件中关于工程安全、质量、环保及文明施工的要求，选配经验丰富的技术人员、训练有素的相应专业施工队伍，配备先进完好的机械设备，合理进行施工组织；(3)满足工期要求，采用各种有效措施，确保实现工期目标；(4)本着“先主、后附”的原则，安排工期。

2.3总体施工方案根据本标段工程特点，先进行前期准备、搭建项目部、平整堆料场，再进行疏浚等施工，结合现场施工条件和施工工期，清楚水下障碍、冲填、运输堆料相应配套并行施工。

施工总平面布置及施工总平面图根据现场的实际情况，结合主体工程量的分布及工期要求、施工程序，进行科学合理的施工总平面布置及管理能够有效地提高生产效率，同时避免重复运输等影响工程进度的情况出现。

施工平面布置图见附表四：施工总平面图1、现场实际情况（1）本工程场地在原操场范围内，具有良好的交通条件；现场场地宽敞。

（2）施工用水、用电根据业主指定位置自行接入现场,现在场地周围排水沟渠已经处理完毕,在开工后,场内施工排水可以经过处理后排放;现场基本具备“三通一平”条件，可以进场进行施工工作；2、总体规划（1）封闭施工公司在施工过程中将采取封闭施工进行施工作业，封闭施工主要是:采用彩钢板围墙将施工现场与外部做封闭，并且设置专人值班避免无关人员进入现场；对建筑实体外围采取脚手架及安全网做立面及平面封闭，保持整洁美观文明，避免高空坠物伤人事件出现。

（2）场内道路场内道路为原有操场，地面硬度基本符合施工荷载要求。

（3）生产性临时设施生产性临时设施包括材料房（堆放小型配件、工具、劳动保护用品、生活用品等）、配电房、钢筋加工场（作为钢筋加工、焊接的主要生产场地）。

具体情况见附表五：临时用地表（4）办公临时设施包括值班室（作为保卫、进场人员登记场所）、办公室（管理人员办公、会议场所）。

办公室为一层，包括建设单位现场办公及休息面积详见后附临时用地表。

（5）临时材料堆放场地现场辅助材料堆放场地分区堆放，考虑施工就位方便，采用露天堆放钢管、模板、构配件等。

配备防雨、防风材料。

钢筋堆放区在钢筋加工场旁边设置，搭棚遮盖。

三、施工用水管网1．水源选择根据业主安排水井或水源进行取水。

施工现场用水计划：根据钻井水泵临时抽水系统，现场用水控制用量，严禁浪费，随用随关，保持现场地面无积水，严禁在施工现场生活用水，以防污染和泄露造成地面积水影响施工，作业地点采用胶管输通水源，使用前的先检查胶管有无破损，破损的胶管禁止使用，现场用水由综合管理部管理，定期检查和维修水泵。

山东书城项目建设地点位于济南市市中区经十路与胜利大街交汇处，北依经九路，东临民生大街。

项目总用地18300平方米，总建筑面积130201平方米。

本工程具体地理位置见下图13-1。

13.1 目前现状描述1）现场已拆迁完毕，工程开工后进入支护桩施工阶段2）现场周围的经九路、胜利大街、民生大街将作为本工程入场的主要道路。

3）现场东、西、南、北四侧均已有围墙。

4）根据答疑回复施工用电、用水自行考虑。

现场状况见图13.1。

13.2施工总平面布置的原则13.2.1总平面布置依据1）业主提供的用地范围。

2）业主提供的相关施工图纸。

3）山东省、济南市有关施工规定、规程及安全文明施工标准和规定。

4）现场踏勘情况。

5）我公司CI形象规定。

13.2.2总平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。

2）各项施工设施布置均需要满足方便生产，有利生活，安全卫生、防火，环境保护和劳动保护要求。

3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。

4）加强平面施工的及监督整改，保证场内施工道路畅通。

5）做好现场平面布置和功能分区，对现有临建及管线进行调整。

13.3生活设施布置根据工程施工人员测算，本工程高峰施工期施工人数约为968人。

根据现场实际情况和平面总体部署，工人生活区及管理人员生活区均在场外布置，并实行公寓化管理。

13.4办公设施布置地下结构施工阶段现场办公室在场外设置，具体位置为现场西侧建筑物内，待回填土完毕后现场办公室迁至场内南侧，具体位置详见施工总平面布置图，现场办公区为两层彩钢板房，现场办公设施满足施工及公司CI要求。

13.5 生产设施布置根据总平面布置原则和现场实际生产需要，进行现场生产设施布置。

地下结构施工阶段，设置一个材料加工场，具体位置根据各施工区先后施工顺序在基坑内动态布置，待回填土完毕后现场设置三个钢筋加工场和木工加工场，现场西侧和北侧大门作为材料机械的入口，详见平面布置图。

施工总平面布置图及说明第一节施工平面布置依据及原则1、施工总平面布置依据①总平面图、基础平面图、各层平面图及立面图。

②施工部署和主要施工方案。

③总进度计划及资源需用量计划。

④业主给定的施工用地范围、水源、电源位置。

⑤施工现场安全防火标准。

⑥招标文件。

2、施工总平面布置原则施工总平面布置上坚持阶段性、适用性、灵活性。

①施工场地作为施工组织的重要部分，必须严格按照招标文件和设计图纸提供的施工条件和施工地点，因地制宜的进行规划安排，作到合理可行。

②根据各施工阶段情况，合理布置施工道路，施工道路尽量贯通，以保证材料运输道路通畅，施工方便；明确划分施工区域和材料堆放、加工场地，不准影响施工。

③符合施工流程要求，减少对各专项工程和专业工种等方面的干扰。

④根据施工总体安排的需要，充分利用规划用地，施工临时用地以满足施工、生产和现场办公需要。

⑤科学合理布置施工临时设施、运输道路、临时用水、临时用电等，立足紧凑性和灵活性，以施工总进度计划为依据进行阶段性调整，为各专业分包提供服务场地，最大限度地减小临时设施占地对其他分项工程的影响，做到投入最低，收效最大，经济适用。

⑥根据交叉施工原则，进行分阶段布置。

同时，现场机械将根据本工程建筑结构特点进行布置，以满足整个现场和整个施工过程的需要。

⑦除按照方案和计划进行布设和调整外，将无条件服从建设单位对总体施工安排，一旦必要，将随时按照建设单位要求对施工区域内临时设施进行相应调整，优先保证施工需要。

⑧施工现场的临时设施的搭建不得损坏测量控制网以及其他需要保护的警示标志，且不影响测量的通视条件。

⑨本工程施工时需建立有效的排水系统，并进行日常维修，防止对周边路面造成污染，做到工地临时排水措施畅通有效，达到“晴雨畅通无阻”的效果。

⑩充分考虑市容与环境保护，且满足安全消防，劳动保护的要求，尽全力减少扰民，尽量不占用施工场地，便于施工。

做到设施布置经济、合理、实用、安全。

3、平面管理体系由一名项目生产副经理负责总平面管理。

施工总平面布置图1布置原则1、全部临时设施的平面位置和占地范围，不超过发包人规定的征地界限；2、场地布置本着有利于生产、安全可靠、方便生活、集中管理、经济合理等原则设置；3、充分利用发包人提供的现场施工条件，节约用地，因地制宜，充分利用地形并结合场内外交通道路，方便施工；4、施工布置做到充分发挥施工生产设施的能力，满足施工总进度和施工强度的要求，保证工期的实现；5、施工道路布置要满足场内外运输方式的需要，同时运输方式尽可能一致；6、充分考虑当地水文、气象特点，既要方便生产、生活，又要安全防汛和防风砂；7、因工程线路长，本项目施工同时包含土方开挖、土方回填、混凝土等内容的施工，结合工期要求，结合工程的具体特点，将工程划分为若干段进行施工，在生产区和生活区布置、风水电线路布设、临时交通道路布置、料场布置等时应避免发生相互干扰，又要考虑平行流水施工时的资源共享。

8、场地划分和布置应符合国家有关安全、防火、防汛、卫生、环保等规定，生活办公区和施工工厂区要按照消防的有关规定进行布置，并配备适量的消防设施。

2施工交通利用现有的交通条件，可满足进场的需要，本工程位于市区交通便利。

3施工供水包括取水、净化、蓄水和输送(设计、施工、采购、安装、调试、管理、维修)。

3.1供水标准(1)施工供水按《混凝土拌合用水标准》JGJ63-89的规定标准。

(2)河流取水点应设置在水质较好地点。

取水点上游IOOO米至下游100米水域内不得排入工业废水、生活废水、污水以及垃圾、污物和从事放牧等。

3.2施工部位供水主要为清洗基面、混凝土养生、水泥砂浆搅拌、混凝土拌制等。

拟在施工区域的取水口安装一台2时离心式水泵，水泵扬程30米，流量5πf7h,完全可以满足施工用水需要。

4施工用电本工程主要用电负荷为施工照明、混凝土拌制、浇筑、砂浆拌制、土石方开挖机械、钢筋加工机械、模板加工机械及生活区照明用电。

用电负荷计算如下用电总负荷P计=Ll(KlPC+K2Pa+K3Pb)式中P计一工地计算用电量；L1—用电不均匀系数；ΣPc一一全部施工用电设备额定量之和；ΣPa一一室内照明设备总和额定用电量之和；ΣPb一室外照明设备总和额定用电量之和；Kl-全部施工用电设备同时使用系数，Kl=O.7；K2一室内照明设备同时使用系数，K2=0.8;K3一室外照明设备同时使用系数，K3=1；ΣPC=66.5kw；ΣPa=Okw;不考虑照明用电。

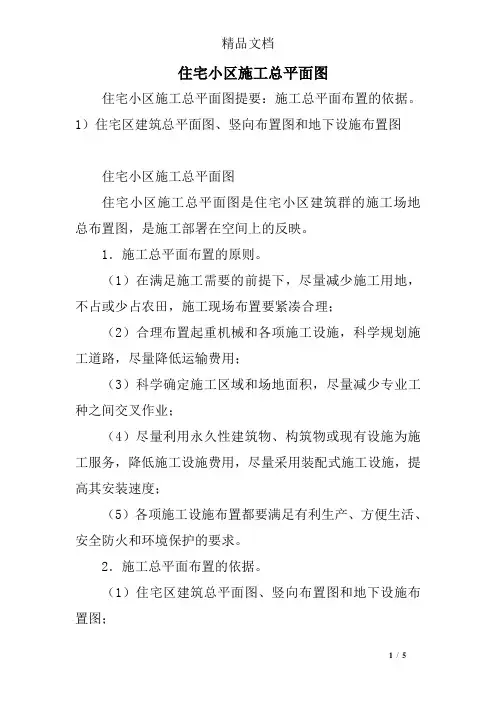

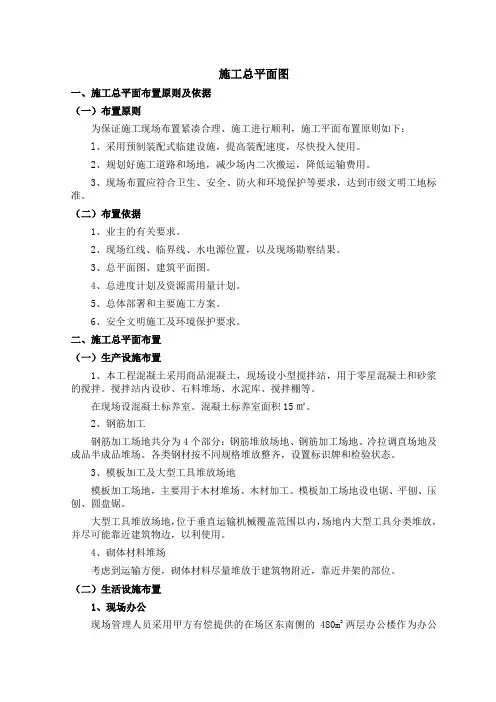

住宅小区施工总平面图住宅小区施工总平面图提要：施工总平面布置的依据。

1）住宅区建筑总平面图、竖向布置图和地下设施布置图住宅小区施工总平面图住宅小区施工总平面图是住宅小区建筑群的施工场地总布置图，是施工部署在空间上的反映。

1．施工总平面布置的原则。

（1）在满足施工需要的前提下，尽量减少施工用地，不占或少占农田，施工现场布置要紧凑合理；（2）合理布置起重机械和各项施工设施，科学规划施工道路，尽量降低运输费用；（3）科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业；（4）尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施费用，尽量采用装配式施工设施，提高其安装速度；（5）各项施工设施布置都要满足有利生产、方便生活、安全防火和环境保护的要求。

2．施工总平面布置的依据。

（1）住宅区建筑总平面图、竖向布置图和地下设施布置图；（2）住宅区建设项目施工部署和主要建筑物施工方案；（3）住宅区建设项目施工总进度计划、施工总质量计划和施工总成本计划；（4）住宅区建设项目施工总资源计划和施工设施计划；（5）住宅区建设项目施工用地范围和水电源位置，项目安全防火标准和措施。

3．施工总平面布置内容。

（1）住宅区施工用地范围内地形和等高线；全部地上、地下已建和拟建的建筑物、构筑物及其他设施位置尺寸；（2）全部拟建的建筑物、构筑物和其他基础设施的坐标网；（3）为整个住宅区施工服务的施工设施布置，包括生产性施工设施和生活性施工设施两类；（4）住宅区项目施工必备的安全、防火和环境保护设施布置。

4．编制住宅区项目施工设施需要量计划。

（1）确定住宅区建设项目施工的生产性设施。

生产性施工设施包括：工地加工设施、工地运输设施、工地储存设施、工地供水设施、工地供电设施和工地通讯设施六种。

通常要根据整个住宅区项目及其每个单项工程施工需要，统筹兼顾、优化组合、科学合理地确定每种生产性施工设施的建造量和标准，编制出项目施工的生产性施工设施需要量计划。
