工程力学第8章 梁的弯曲应力与强度计算.

梁的弯曲计算剪力计算公式在工程力学中，梁是一种常见的结构元素，用于支撑和承载荷载。

在设计和分析梁的时候，我们需要考虑到梁的弯曲和剪切力。

本文将重点讨论梁的弯曲计算和剪力计算公式，帮助读者更好地理解和应用这些公式。

梁的弯曲计算公式。

在梁的弯曲计算中，我们需要考虑梁的受力情况以及梁的几何形状。

弯曲时梁的受力情况可以用弯矩来描述，弯矩的大小和位置取决于梁的荷载和支撑条件。

在弯曲计算中，我们通常使用以下公式来计算梁的弯矩：M = -EI(d^2y/dx^2)。

其中，M表示弯矩，E表示梁的弹性模量，I表示梁的惯性矩，y表示梁的挠度，x表示梁的位置。

这个公式描述了梁在弯曲时的受力情况，可以帮助我们计算梁的弯曲应力和挠度。

梁的剪力计算公式。

除了弯曲力之外，梁在受荷载时还会产生剪切力。

剪切力是梁上各点间的内力，它的大小和位置取决于梁的荷载和支撑条件。

在剪力计算中，我们通常使用以下公式来计算梁上各点的剪切力：V = dM/dx。

其中，V表示剪切力，M表示弯矩，x表示梁的位置。

这个公式描述了梁上各点的剪切力分布情况，可以帮助我们计算梁的剪切应力和剪切变形。

梁的弯曲和剪力计算实例。

为了更好地理解梁的弯曲和剪力计算，我们可以通过一个实例来说明。

假设有一根长度为L，截面为矩形的梁，受均布荷载w作用。

我们可以根据梁的受力情况和几何形状，计算出梁的弯矩和剪切力分布情况。

首先，我们可以计算出梁的弯矩分布情况。

根据梁的受力情况和几何形状，我们可以得到梁的挠度y(x)的表达式。

然后，我们可以通过弯矩公式M = -EI(d^2y/dx^2)来计算出梁上各点的弯矩分布情况。

接着，我们可以计算出梁上各点的剪切力分布情况。

根据梁的弯矩分布情况，我们可以通过剪切力公式V = dM/dx来计算出梁上各点的剪切力分布情况。

通过以上计算，我们可以得到梁在受均布荷载作用时的弯矩和剪切力分布情况。

这些计算结果可以帮助我们更好地了解梁的受力情况，指导我们设计和分析梁的结构。

梁的应力计算公式全部解释应力是材料受力时产生的内部力，它是描述材料内部抵抗外部力的能力的物理量。

在工程领域中，计算材料的应力是非常重要的，可以帮助工程师设计和选择合适的材料，以确保结构的安全性和稳定性。

梁的应力计算公式是计算梁在受力时产生的应力的公式，它可以帮助工程师了解梁在不同条件下的应力情况，从而进行合理的设计和分析。

梁的应力计算公式是由弹性力学理论推导而来的，它可以根据梁的几何形状、受力情况和材料性质来计算梁的应力。

在工程实践中，梁的应力计算公式通常包括弯曲应力、剪切应力和轴向应力三种类型的应力。

下面将分别对这三种类型的应力计算公式进行详细解释。

1. 弯曲应力计算公式。

梁在受到外部力的作用时，会产生弯曲应力。

弯曲应力是由于梁在受力时产生的弯曲变形所引起的，它可以通过以下公式进行计算：σ = M c / I。

其中，σ表示梁的弯曲应力，单位为N/m^2；M表示梁的弯矩，单位为N·m；c表示梁截面内的距离，单位为m；I表示梁的惯性矩，单位为m^4。

弯曲应力计算公式可以帮助工程师了解梁在受力时产生的弯曲应力大小，从而进行合理的设计和分析。

在工程实践中，通常会根据梁的几何形状和受力情况选择合适的弯曲应力计算公式进行计算。

2. 剪切应力计算公式。

梁在受到外部力的作用时，会产生剪切应力。

剪切应力是由于梁在受力时产生的剪切变形所引起的，它可以通过以下公式进行计算：τ = V Q / (I b)。

其中，τ表示梁的剪切应力，单位为N/m^2；V表示梁的剪力，单位为N；Q 表示梁的截面偏心距，单位为m；I表示梁的惯性矩，单位为m^4；b表示梁的截面宽度，单位为m。

剪切应力计算公式可以帮助工程师了解梁在受力时产生的剪切应力大小，从而进行合理的设计和分析。

在工程实践中，通常会根据梁的几何形状和受力情况选择合适的剪切应力计算公式进行计算。

3. 轴向应力计算公式。

梁在受到外部力的作用时，会产生轴向应力。

轴向应力是由于梁在受力时产生的轴向变形所引起的，它可以通过以下公式进行计算：σ = N / A。

eBook工程力学习题详细解答教师用书(第8章)2011-10-1范 钦 珊 教 育 教 学 工 作 室FAN Qin-Shan ,s Education & Teaching Studio习题8－1 习题8－2 习题8－3 习题8－4 习题8－5 习题8－6 习题8－7 习题8－8 习题8－9 习题8－10 习题8－9 习题8－10习题8－11 习题8－12 习题8－13 习题8－14 习题8－15 习题8－16 习题8－17 习题8－18 习题8－19 习题8－20习题8－21工程力学习题详细解答之八第8章 弯曲强度问题8－1 直径为d 的圆截面梁，两端在对称面内承受力偶矩为M 的力偶作用，如图所示。

若已知变形后中性层的曲率半径为ρ；材料的弹性模量为E 。

根据d 、ρ、E 可以求得梁所承受的力偶矩M 。

现在有4种答案，请判断哪一种是正确的。

(A) ρ64π4d E M ＝(B) 4π64d E M ρ＝(C) ρ32π3d E M ＝(D) 3π32dE M ρ＝正确答案是 A 。

8－2 矩形截面梁在截面B 处铅垂对称轴和水平对称轴方向上分别作用有F P1和F P2，且F P1=F P2，如图所示。

关于最大拉应力和最大压应力发生在危险截面A 的哪些点上，有4种答案，请判断哪一种是正确的。

(A) +max σ发生在a 点，−max σ发生在b 点M习题8－1图A Ba b cd P2z固定端习题8－2图(B) +max σ发生在c 点，−max σ发生在d 点 (C) +max σ发生在b 点，−max σ发生在a 点 (D) +max σ发生在d 点，−max σ发生在b 点正确答案是 D 。

8－3 关于平面弯曲正应力公式的应用条件，有以下4种答案，请判断哪一种是正确的。

(A) 细长梁、弹性范围内加载；(B) 弹性范围内加载、载荷加在对称面或主轴平面内；(C) 细长梁、弹性范围内加载、载荷加在对称面或主轴平面内；(D) 细长梁、载荷加在对称面或主轴平面内。

6 弯曲应力1、平面弯曲梁横截面上的正应力计算。

正应力公式是在梁纯弯曲情况下导出的，并被 推广到横力弯曲的场合。

横截面上正应力公式为j zM y I σ=横截面上最大正应力公式为 max zM W σ=2、横力弯曲梁横截面上的切应力计算，计算公式为*2z QS I bτ= 该公式是从矩形截面梁导出的，原则上也适用于槽形、圆形、工字形、圆环形截面梁横截面切应力的计算。

3、非对称截面梁的平面弯曲问题，开口薄壁杆的弯曲中心。

4、梁的正应力强度条件和切应力强度条件为[]max σσ≤[]max ττ≤根据上述条件，可以对梁进行强度校核、截面设计和容许荷载的计算，与此相关的还要考虑梁的合理截面问题。

5、梁的极限弯矩6.1图6-6所示简支梁用其56a 号工字钢制成，试求此梁的最大切应力和同一截面腹板部分在与翼板交界处的切应力。

图 6.1[解] 作剪力图如图(c).由图可知，梁的最大剪力出现在AC 段，其值为max 7575000Q kN N ==利用型钢表查得，56a 号工字钢*247.7310z z S I m -=⨯,最大切应力在中性轴上。

由此得以下求该横截面上腹板与翼板交界处C 的切应力。

此时*z S 是翼板面积对中性轴的面积矩，由横截面尺寸可计算得*3435602116621()9395009.401022z S mm m -=⨯⨯-==⨯ 由型钢表查得465866z I cm =,腹板与翼板交界处的切应力为*max max max max23*max7500012600000126.47.731012.510z a z z z Q S Q MP I I dd S τ--=====⨯⨯⨯⨯a MP 6.12解题范例483750009.40108.6658661012.510fc a MP τ---⨯⨯==⨯⨯⨯6.2长为L 的矩形截面悬臂梁，在自由端作用一集中力F ，已知b ＝120mm ，h ＝180mm 、L ＝2m ，F ＝1.6kN ，试求B 截面上a 、b 、c 各点的正应力。

工程力学中的弯曲应力和弯曲变形问题的探究与解决方案引言：工程力学是研究物体受力和变形规律的学科，其中弯曲应力和弯曲变形问题是工程力学中的重要内容。

本文将探讨弯曲应力和弯曲变形问题的原因、计算方法以及解决方案，旨在帮助读者更好地理解和应对这一问题。

一、弯曲应力的原因在工程实践中，当梁、梁柱等结构承受外力作用时，由于结构的几何形状和材料的力学性质不同，会导致结构发生弯曲变形。

弯曲应力的产生主要有以下几个原因：1. 外力作用：外力作用是导致结构弯曲的主要原因之一。

例如，悬臂梁受到集中力的作用，会导致梁的一侧拉伸，另一侧压缩，从而产生弯曲应力。

2. 结构几何形状：结构的几何形状对弯曲应力有直接影响。

例如，梁的截面形状不均匀或不对称，会导致弯曲应力的分布不均匀，从而引起结构的弯曲变形。

3. 材料力学性质：材料的力学性质也是导致弯曲应力的重要因素。

不同材料的弹性模量、屈服强度等参数不同，会导致结构在受力时产生不同的弯曲应力。

二、弯曲应力的计算方法为了准确计算弯曲应力，工程力学中提出了一系列的计算方法。

其中最常用的方法是梁的弯曲方程和梁的截面应力分析。

1. 梁的弯曲方程：梁的弯曲方程是描述梁在弯曲过程中受力和变形的重要方程。

根据梁的几何形状和受力情况，可以得到梁的弯曲方程，并通过求解该方程，计算出梁在不同位置的弯曲应力。

2. 梁的截面应力分析：梁的截面应力分析是通过分析梁截面上的应力分布情况，计算出梁在不同位置的弯曲应力。

该方法根据梁的几何形状和材料的力学性质，采用静力学平衡和弹性力学理论，计算出梁截面上的应力分布，并进一步得到梁的弯曲应力。

三、弯曲变形问题的解决方案针对弯曲变形问题，工程力学提出了一系列的解决方案，包括结构改进、材料选择和加固措施等。

1. 结构改进：对于存在弯曲变形问题的结构，可以通过改进结构的几何形状，增加结构的刚度，从而减小结构的弯曲变形。

例如，在梁的设计中，可以增加梁的截面尺寸或改变梁的截面形状，以增加梁的抗弯刚度。

第8章弹性杆件横截面上的切应力分析8-1扭转切应力公式r(p)^M x p/I p的应用范圉有以下几种，试判断哪一种是正确的。

(A)等截面圆轴，弹性范囤内加载：(B)等截面圆轴：(C)等截面圆轴与椭恻轴：(D)等截面圆轴与椭恻轴.弹性范鬧内加较。

知识点：圆轴扭转时横截面上的切应力难度：易解答•正确答案是A cTip) = M x p/l?在推导时利川J'等截面鬪轴受扭后.其横截血保持平血的假设•同时推导过程中还应用了剪切胡克定律.婆求在线弹性范刑加載。

8-2两根长度相等、直径不等的圆轴受扭后.轴表iftlJJU线转过相同的角度。

设直径大的轴和直径小的轴的横截面上的最大切应力分别为耳吨'和r2max,切变模虽分别为Gi和G2O试判断下列结论的正确性。

(A)(B)(C)若G、>G“则有r Inux > r2nux:(D)若G>G“则有右叭沁。

知识点：圆轴扭转时横截面上的切应力难度：易解答•正确答案是c °因两恻轴等长，轴表面上母线转过相同角度，指切应变相同，即/,=/,=/由剪切胡克定律2“知> °2 时，f lnux > r2max °8-3承受相同扭矩且长度相等的直径为山的实心恻轴与内.外径分别为D2(a = d2/D2)的空心圆轴.二者横截面上的垠大切应力相等。

关于二者重之比(M/WJ有如下结论.试判断哪一种是正确的。

(A)(l-a4严；(B)(l-a4)V2(l-a2)：(C)(l-^Xl-a2)：(D)(1 一a」)的/(I一小)。

知识点：组合圆轴扭转时横截面上的切应力难度：难解答•\6M X I6M正确答案是D即A-d-a4)7D2匹=如=必W2人D;(l-a2)习题8/图⑴代入(2〉.得8-4由两种不同材料组成的圆轴，里层和外 层材料的切变模址分别为Gi 和Gi.且G = 2G 2. 圆轴尺寸如图所示。

圆轴受扭时.里、外层之间无相对滑动。

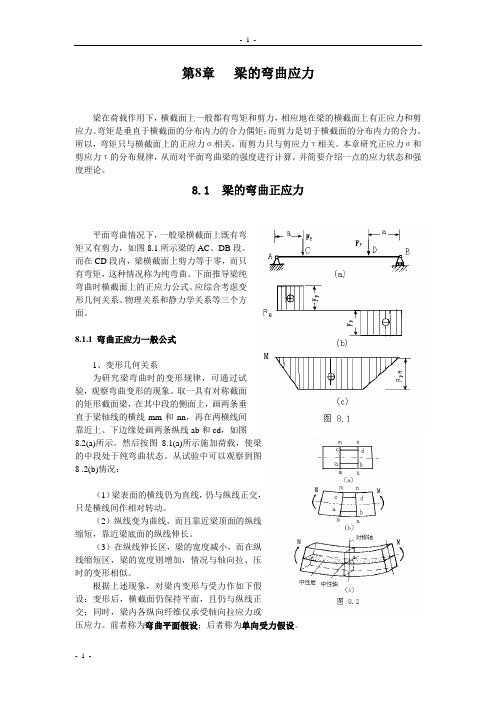

第8章梁的弯曲应力梁在荷载作用下，横截面上一般都有弯矩和剪力，相应地在梁的横截面上有正应力和剪应力。

弯矩是垂直于横截面的分布内力的合力偶矩；而剪力是切于横截面的分布内力的合力。

所以，弯矩只与横截面上的正应力σ相关，而剪力只与剪应力τ相关。

本章研究正应力σ和剪应力τ的分布规律，从而对平面弯曲梁的强度进行计算。

并简要介绍一点的应力状态和强度理论。

8.1梁的弯曲正应力平面弯曲情况下，一般梁横截面上既有弯矩又有剪力，如图8.1所示梁的AC、DB段。

而在CD段内，梁横截面上剪力等于零，而只有弯矩，这种情况称为纯弯曲。

下面推导梁纯弯曲时横截面上的正应力公式。

应综合考虑变形几何关系、物理关系和静力学关系等三个方面。

8.1.1 弯曲正应力一般公式1、变形几何关系为研究梁弯曲时的变形规律，可通过试验，观察弯曲变形的现象。

取一具有对称截面的矩形截面梁，在其中段的侧面上，画两条垂直于梁轴线的横线mm和nn，再在两横线间靠近上、下边缘处画两条纵线ab和cd，如图8.2(a)所示。

然后按图8.1(a)所示施加荷载，使梁的中段处于纯弯曲状态。

从试验中可以观察到图8 .2(b)情况：（1）梁表面的横线仍为直线，仍与纵线正交，只是横线间作相对转动。

（2）纵线变为曲线，而且靠近梁顶面的纵线缩短，靠近梁底面的纵线伸长。

（3）在纵线伸长区，梁的宽度减小，而在纵线缩短区，梁的宽度则增加，情况与轴向拉、压时的变形相似。

根据上述现象，对梁内变形与受力作如下假设：变形后，横截面仍保持平面，且仍与纵线正交；同时，梁内各纵向纤维仅承受轴向拉应力或压应力。

前者称为弯曲平面假设；后者称为单向受力假设。

根据平面假设，横截面上各点处均无剪切变形，因此，纯弯时梁的横截面上不存在剪应力。

根据平面假设，梁弯曲时部分纤维伸长，部分纤维缩短，由伸长区到缩短区，其间必存在一长度不变的过渡层，称为中性层，如图8.2(c)所示。

中性层与横截面的交线称为中性轴。

对于具有对称截面的梁，在平面弯曲的情况下，由于荷载及梁的变形都对称于纵向对称面，因而中性轴必与截面的对称轴垂直。
