三辊闸

三辊闸、摆闸、翼闸闸机的原理与故障排除一、三辊闸、摆闸、翼闸闸机的原理与结构(1)读卡器：通过射频感应原理，识别感应卡内置加密卡号。

(2)感应卡：存储用户的不可复制和解密的ID号。

(3)控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，是配合管理软件的智能处理中心。

摆闸如上图翼闸如上图三辊闸如上图二、三辊闸、摆闸、翼闸闸机的电动部分结构原理(1)信号转换器：对所有数据存储器进行联网和远距离通讯。

(2)管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作(3)电源：提供系统运作电源和闸机的执行结构的电力供应。

(4)系统原理描述：读卡器把卡片信息读取反馈给控制器进行信息处理，控制器根据卡片信息判别卡片权限，如果合法则发出指令到闸机的电机运行带动闸机动作。

三、三辊闸、摆闸、翼闸闸机的故障排除一、顶部方向指示灯显示X，刷卡后未变成绿色箭头：原因分析：线路板指示灯信号输出异常或指示灯故障。

解决办法：方法一：只给12v供电，其他信号线拆掉，亮红叉，说明指示灯是好的，依然亮绿色箭头说明指示灯坏了。

具体测试如下图所示：二、读卡没反应，不开门：（替换法）原因分析：设置问题；门禁系统与机芯控制器主板故障解决方法：1、确认控制器是否设置双向刷卡，长按右键3秒进入控制板菜单，选择“通行模式”，按“右键”进入选择“门闸模式”，选择“双向刷卡”；2、拔掉黑色盒子控制器红外端口IR3 IR2 IR1，短接SW1 GND 左开闸端口或短接SW2 GND右开闸端口；3、若短接开门，但刷卡不开门说明控制器未接收到门禁信号或线路松动；2、读卡时有没有滴的声音，无滴的响声，检查线路接线是否出故障；3、判定刷卡器有没有故障，更换读卡器测试一下；4、刷卡时继电器是否有继电器跳动声音，门禁控制器出问题；【可以参考上面翼闸和摆闸检修方法】5、机芯控制器主板故障，替换法测试一下；6、以上都无问题，电机故障，替换法排查；三、摆门摆动时两侧不同步、乱摆或者开/关不到位：原因分析：控制板设置错误；主板故障解决方法：1、检查通道控制板参数是否正常；2、参数正常，则是控制主板故障；四、摆门不断来回摆动，通道重复自动重启：原因分析：电机编码器问题解决方法：检测是否由编码器故障导致；五、摆门松动，用手可以推动或强行通过造成摆门移位：原因分析：国定螺丝松动解放方法：检查固定螺丝是否松动；人行闸机三辊闸一、刷卡后无法转动通行原因分析：门禁系统；三辊闸电磁阀与控制板故障解决方法：1、读卡时有没有滴的声音，判定刷卡器有没有故障；2、无滴的响声，检查线路接线是否出故障；3、刷卡时继电器是否有继电器跳动声音，门禁控制器出问题；(替换法)4、用in和out按键测试左右向电磁阀，用手推动杆是否可以转动；5、检查控制板是否故障，替换法；二、刷卡一次，可以转动通行多次：原因分析：复位板故障与弹簧变形解决方法：1、复位板出现故障，正常情况杆转动时复位板上的灯会亮；2、检查弹簧是否变形，功能是否正常；三、断电复位功能：1、断电通电后用手轻往下压，然后向上抬起。

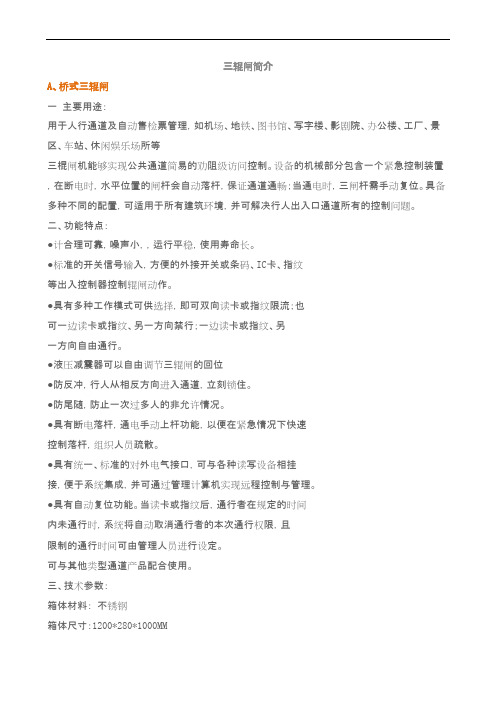

三辊闸简介A、桥式三辊闸一主要用途：用于人行通道及自动售检票管理，如机场、地铁、图书馆、写字楼、影剧院、办公楼、工厂、景区、车站、休闲娱乐场所等三棍闸机能够实现公共通道简易的劝阻级访问控制。

设备的机械部分包含一个紧急控制装置，在断电时，水平位置的闸杆会自动落杆，保证通道通畅；当通电时，三闸杆需手动复位。

具备多种不同的配置，可适用于所有建筑环境，并可解决行人出入口通道所有的控制问题。

二、功能特点：●计合理可靠，噪声小，，运行平稳，使用寿命长。

●标准的开关信号输入，方便的外接开关或条码、IC卡、指纹等出入控制器控制辊闸动作。

●具有多种工作模式可供选择，即可双向读卡或指纹限流；也可一边读卡或指纹、另一方向禁行；一边读卡或指纹、另一方向自由通行。

●液压减震器可以自由调节三辊闸的回位●防反冲，行人从相反方向进入通道，立刻锁住。

●防尾随，防止一次过多人的非允许情况。

●具有断电落杆，通电手动上杆功能，以便在紧急情况下快速控制落杆，组织人员疏散。

●具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。

●具有自动复位功能。

当读卡或指纹后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员进行设定。

可与其他类型通道产品配合使用。

三、技术参数：箱体材料：不锈钢箱体尺寸：1200*280*1000MM内部结构：钢材框架结构电源电压：AC220V±10V ，50Hz工作环境温度：-30℃～ 60℃最大通道宽：600 mm通行速度：30人/分钟（IC卡）输入接口： +12V电平信号或脉宽＞100ms的DC12V 脉冲信号。

液压减震器可以自由调节三辊闸的回位闸门开、关时间：可设置整机寿命：连续开合600万次以上。

驱动电流：大于10mA工作噪音：65分贝以下防水防尘等级达到IP32以上相对湿度：小于95%，不凝露。

B、圆弧桥式三辊闸（中高档）一主要用途：用于人行通道及自动售检票管理，如机场、地铁、图书馆、写字楼、影剧院、办公楼、工厂、景区、车站、休闲娱乐场所等三棍闸机能够实现公共通道简易的劝阻级访问控制。

三辊闸用途三辊闸，也被称为三辊转门，是一种常见的出入口管理设备，用于控制人员的通行，保证安全与秩序。

三辊闸具有多种用途和应用场景，本文将从以下几个方面进行详细介绍。

首先，三辊闸广泛应用于出入口管理和安检场所。

在机关、企事业单位、工厂、学校等场所的大门入口处，通常会设置三辊闸进行管理。

这些场所需要严格控制人员进出，以确保安全与秩序。

通过安装三辊闸，可以有效地限制人员通行的数量与速度，防止人员堆积和拥堵，避免因人员通行不当而引发的安全问题。

其次，三辊闸也广泛用于公共交通站点和场馆内部的进出口。

在地铁、火车站、汽车站等公共交通场所，以及大型活动场馆、体育馆、展览馆等场所，为了便于管理人流、维持秩序，通常会设置三辊闸。

这可以有效地控制人员的通行方向、速度和数量，防止乘客擅自闯入限制区域，确保人员的有序进出。

此外，三辊闸还应用于商业中心、购物中心和写字楼等场所的进出口。

在这些场所，三辊闸通常设置在大门附近或者层间过道的出入口处，用于管理人员的出入，确保只有授权人员才能进出。

三辊闸通过配备的读卡器或者指纹识别设备等，实现对员工、租户或访客的身份认证和登记。

这种管理方式可以提高安全性，减少非法人员进入，保护商务中心和购物中心内的人员安全与财产安全。

此外，三辊闸还可与其他安全管理设备结合使用，形成完善的出入口安全管理系统。

比如可以与C C T V监控摄像机、门禁系统、一体化安防系统等设备联动，实时监控通行人员的情况，并能够记录相关信息。

这种联动操作可以提高安全防范水平，减少犯罪行为的发生，并有助于事后的调查和处理。

此外，三辊闸还可以通过软件设置不同的工作模式，以适应不同场景和需求。

比如，在高峰时段可以设置通行速度较快，以便快速疏导人流；而在晚间或低峰时段可以设置通行速度较慢，保证每个通行人员都能被准确识别和记录。

总之，三辊闸作为一种出入口管理设备，广泛应用于各种场所，其用途主要包括出入口管理和安检、人员流量管理、安全防范以及与其他设备结合使用形成完善的安全管理系统。

三辊闸检测报告1. 简介三辊闸，也称为三辊道闸，是一种常用于车辆通行控制的安全设备。

它主要由三个旋转的金属辊组成，通过控制辊的运动来实现对车辆的限制和放行。

三辊闸广泛应用于停车场、小区门禁、商业中心等场所，以确保车辆通行的顺畅和安全。

本报告旨在对一台三辊闸进行全面的检测和评估，并分析其性能和可靠性。

2. 检测内容本次检测对以下方面进行了评估：1.电气系统2.机械系统3.控制系统4.安全性能3. 检测结果3.1 电气系统经过对三辊闸的电气系统进行检测，发现以下问题：1.某个传感器连接松动，可能导致误判车辆状态。

2.控制面板上的按键存在反应迟缓的现象，可能由于电路板老化引起。

以上问题将会进一步修复和更换相关部件。

3.2 机械系统对三辊闸的机械系统进行检测时，发现以下问题：1.左侧的辊轴磨损严重，需要更换。

2.部分铰链部件生锈严重，影响了闸杆的运动顺畅性。

针对以上问题，我们将更换损坏的部件，并对闸门进行润滑，以确保机械系统的可靠性和正常运行。

3.3 控制系统在对三辊闸的控制系统进行检测时，发现以下问题：1.控制主板的芯片存在过热现象，可能由于散热不良导致。

2.控制主板的软件版本较低，不支持某些新功能。

为了解决以上问题，我们将更换新的散热装置，并对控制主板进行升级。

3.4 安全性能经过对三辊闸的安全性能进行评估，发现以下问题：1.无封闭式保护装置，可能存在安全隐患。

2.某个传感器的触发灵敏度过高，容易误触发。

为了提升安全性能，我们将增加封闭式保护装置，并对传感器进行调整和优化。

4. 检测结论根据以上检测结果，我们得出以下结论：1.三辊闸的电气系统存在连接松动和按键迟缓等问题，需要进行维修和更换部件。

2.机械系统的部分部件存在损坏和生锈问题，需要更换和保养。

3.控制系统的芯片散热和软件升级问题需要解决。

4.安全性能方面，需要增加封闭式保护装置和优化传感器触发灵敏度。

综上所述，对于三辊闸的全面检测和评估结果，我们将根据以上问题进行维修和改进，以确保其性能和可靠性能够满足要求。

三辊闸方案三辊闸方案1. 引言随着城市人口的增加和交通管理的需求不断加强，闸机系统在城市的重要性日益凸显。

目前市面上常见的闸机类型有很多，其中三辊闸作为一种常用的出入口闸机系统，在人员出入管理、安全性能等方面具备独特优势，得到了广泛应用。

本文将介绍三辊闸的特点、构造和工作原理，并从使用环境、安全性以及系统可靠性等多个维度对三辊闸方案进行分析和评价。

2. 三辊闸的特点三辊闸作为一种常见的出入口控制系统，具有以下特点：- 紧凑的设计：三辊闸的体积相对较小，安装灵活，适应性强，可以适应各种不同的出入口环境。

- 高度安全性：三辊闸设备配备了多种安全保护措施，如防撞装置、反跳闸功能等，确保人员出入过程中的安全。

- 高效通行：三辊闸的开启和关闭速度较快，能够快速响应人员的通过需求，提高通行效率。

- 多种验证方式：三辊闸设备支持多种验证方式，如刷卡、指纹识别、人脸识别等，方便不同人员群体的身份验证。

3. 三辊闸的构造和工作原理3.1 构造三辊闸一般由三个圆柱形的转动闸杆组成，闸杆间的空间足够容纳一个人员通过。

闸杆通过电机驱动，具备自动开启和关闭的功能。

闸杆下方的控制箱包含了电机驱动和控制系统。

3.2 工作原理三辊闸的工作原理如下：1. 验证：用户通过刷卡、指纹识别或人脸识别等方式进行身份验证。

2. 闸机开启：验证通过后，闸机电机启动，闸杆转动并向两侧打开，形成一个通行的过道。

3. 通行：用户在闸机开启后通过通道，闸杆自动关闭，等待下一位用户的验证。

4. 异常处理：如果身份验证失败或出现其他异常情况，闸机会发出警报并保持关闭状态，禁止通行。

4. 三辊闸方案的应用环境三辊闸方案适用于以下环境：- 企事业单位的出入口管理，如办公楼、工厂等。

- 政府机关、学校、医院等公共场所的人员出入管理。

- 商业区的大型购物中心、超市等。

- 运输站和公共交通站点的人员管理。

5. 三辊闸方案的安全性评估三辊闸方案以其高度的安全性而受到广泛认可。

esd三辊闸相关参数
以下是一些ESD三辊闸的常见参数：
1. 尺寸：ESD三辊闸一般有不同的尺寸，通常有标准尺寸和
定制尺寸可供选择。

2. 材质：ESD三辊闸的主要材质通常包括不锈钢和铝合金，
以保证其耐用性和抗腐蚀性。

3. 控制方式：ESD三辊闸可以通过各种不同的控制方式操作，如按钮、刷卡、指纹、人脸识别、二维码等。

4. 开启/关闭速度：ESD三辊闸的开启/关闭速度一般在0.2-0.6
秒之间，以确保通行效率和安全性。

5. 通过宽度：ESD三辊闸的通过宽度通常在550-900毫米之间，以容纳不同身材的人群通行。

6. 防护等级：ESD三辊闸一般具有IP65或更高的防护等级，
以防止灰尘、水汽和恶劣环境的侵入。

7. 动力方式：ESD三辊闸的动力方式通常包括电动和液压两种，以满足不同使用场景的需求。

8. 通行方向：ESD三辊闸可以支持单向通行和双向通行，根
据具体需要可进行设置。

这些参数可能会因不同厂家和产品型号而有所不同，建议在购买前咨询具体的厂家或供应商以获取准确的参数信息。

三辊闸工作原理三辊闸是一种常见的出入口管理设备，广泛应用于公共场所、企事业单位等地方。

它通过控制闸机的开合，实现对人员出入的管理和控制。

下面将详细介绍三辊闸的工作原理。

一、物理结构三辊闸主要由闸机、控制器、传感器等组成。

闸机由三个旋转的辊子组成，两侧辊子固定，中间辊子可以旋转。

控制器负责控制闸机的开合，传感器用于检测人员通行。

二、工作原理1. 出入闸机当有人员需要出入时，首先需要刷卡或刷脸识别等方式进行身份验证。

控制器接收到验证通过的信号后，向闸机发送开门指令。

2. 开门闸机接收到开门指令后，控制中心将给予电机以电流信号，电机开始旋转，带动中间辊子向旁边的辊子旋转，形成开门的通道。

3. 通行人员通过开门通道后，闸机开始计数，同时传感器检测到人员通过的信号。

当人员通过后，闸机自动关闭，并将计数信息传送给控制器。

4. 异常情况处理如果有多人堵塞或逆行等异常情况发生，传感器会将信号发送给控制器，控制器会及时停止闸机的运转，并发出警报。

5. 报警当闸机发生故障或异常时，控制器会发出报警信号，提醒工作人员及时处理。

三、特点与优势1. 安全性高三辊闸采用机电一体化设计，具有良好的防撞击能力。

同时，闸机的高度和间距均符合国家标准，能够有效防止人员的逆行和擅自闯入。

2. 便捷性好三辊闸的开合速度较快，通行效率高。

同时，闸机的外观设计时尚美观，能够与周围环境相协调。

3. 可靠性强三辊闸采用了先进的控制技术和传感器技术，具有高度的自动化和智能化水平。

能够准确检测人员的通过情况，并及时处理异常情况。

4. 适用性广三辊闸可根据不同场所的需求进行定制，可以实现单向通过或双向通过。

同时，闸机的材质和外观可以根据实际情况进行选择和调整。

三辊闸通过控制闸机的开合，实现对人员出入的管理和控制。

它具有安全性高、便捷性好、可靠性强和适用性广等特点和优势。

随着科技的不断发展，三辊闸将会在更多的场所得到应用，为人们的出入管理提供更加便捷和安全的服务。

赛科门控三辊闸参数及配置A、桥式三辊闸一主要用途：用于人行通道及自动售检票管理，如机场、地铁、图书馆、写字楼、影剧院、办公楼、工厂、景区、车站、休闲娱乐场所等三棍闸机能够实现公共通道简易的劝阻级访问控制。

设备的机械部分包含一个紧急控制装置，在断电时，水平位置的闸杆会自动落杆，保证通道通畅；当通电时，三闸杆需手动复位。

具备多种不同的配置，可适用于所有建筑环境，并可解决行人出入口通道所有的控制问题。

二、功能特点：●计合理可靠，噪声小，，运行平稳，使用寿命长。

●标准的开关信号输入，方便的外接开关或条码、IC卡、指纹等出入控制器控制辊闸动作。

●具有多种工作模式可供选择，即可双向读卡或指纹限流；也可一边读卡或指纹、另一方向禁行；一边读卡或指纹、另一方向自由通行。

●液压减震器可以自由调节三辊闸的回位●防反冲，行人从相反方向进入通道，立刻锁住。

●防尾随，防止一次过多人的非允许情况。

●具有断电落杆，通电手动上杆功能，以便在紧急情况下快速控制落杆，组织人员疏散。

●具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。

●具有自动复位功能。

当读卡或指纹后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员进行设定。

可与其他类型通道产品配合使用。

三、技术参数：箱体材料：不锈钢箱体尺寸：1200*280*1000MM内部结构：钢材框架结构电源电压：AC220V±10V ，50Hz工作环境温度：-30℃～ 60℃最大通道宽：600 mm通行速度：30人/分钟（IC卡）输入接口： +12V电平信号或脉宽＞100ms的DC12V 脉冲信号。

液压减震器可以自由调节三辊闸的回位闸门开、关时间：可设置整机寿命：连续开合600万次以上。

驱动电流：大于10mA工作噪音：65分贝以下防水防尘等级达到IP32以上相对湿度：小于95%，不凝露。

三辊闸安全标准三辊闸是一种常见的人行通行控制设备，广泛应用于各类场所，如商业建筑、公共交通站点、企事业单位等。

为了确保三辊闸的正常运行以及使用者的安全，相关的安全标准和使用注意事项至关重要。

本文将介绍三辊闸的安全标准，并提供一些建议的使用注意事项。

1. 安全标准(1) GB 17931-2003《旋转门》这是中国国家标准中关于旋转门的标准，包括了旋转门的基本要求、技术指标、检验方法等内容。

虽然三辊闸和旋转门在形式上有一些区别，但其基本原理相似，因此可以参考该标准中的相关内容。

(2) GB/T 20975-2007《人行道闸》该标准规定了人行道闸的术语和定义、技术要求、检验方法、包装、运输、储存等内容。

三辊闸作为人行道闸的一种，其设计和制造也可参照这一标准。

(3) CE认证CE认证是欧洲市场的通用认证标准，适用于各种电子设备和机械设备。

通过CE认证意味着产品符合欧洲的安全、健康、环保等方面的要求。

对于引入国际市场的三辊闸，取得CE认证是一种常见的做法。

2. 使用注意事项(1) 正常维护保养定期检查：定期对三辊闸进行检查，确保各个部件的运行状态正常，特别是电子元件和机械传动部分。

润滑保养：对三辊闸的机械传动部分进行适当的润滑，确保运转过程中的顺畅和稳定。

(2) 防尘、防水设计防尘措施：在使用环境可能存在尘土的情况下，要考虑采取防尘措施，避免灰尘进入设备内部影响运行。

防水设计：如果在户外使用，需要确保三辊闸有一定的防水设计，以防止雨水或湿气对设备的损害。

(3) 安全传感器和急停按钮安全传感器：在三辊闸的设计中应当包含安全传感器，能够检测到异常情况（如夹人、冲击等）并迅速停机。

急停按钮：设备周围应设置急停按钮，以便在紧急情况下立即切断电源，确保使用者的安全。

(4) 合理设置通行规则单向通行：根据场所需要，合理设置三辊闸的通行规则，可以是单向通行或双向通行，以确保通行秩序。

授权管理：对于需要授权的场合，结合门禁系统等，确保只有授权人员可以通行。

三辊闸机的工作原理
三辊闸机是一种常见的出入口控制设备，其工作原理主要包括以下几个方面。

1. 探测信号：三辊闸机通常配备有红外线传感器，用于检测行人是否靠近或通过闸机。

当有人靠近闸机时，红外线传感器会感应到，并发送信号给控制系统。

2. 开启闸机：闸机控制系统接收到红外线传感器的信号后，会发出指令来开启闸机。

一般来说，闸机会通过电机驱动三根水平安装的旋转棍，使其从垂直状态旋转至水平状态，形成一个整体的通道。

3. 通过验证：当闸机开启后，行人可以通过通道进入或离开。

在进出通道的两侧，闸机通常配备有读卡器或指纹识别器等身份验证设备。

行人需要使用有效的凭证（如门禁卡、身份证、指纹等）进行验证，如果凭证有效则闸机会保持打开状态，允许行人通过。

4. 关闭闸机：在行人通过闸机后，闸机控制系统会自动检测通道是否畅通，若无阻碍，则发出指令让闸机恢复至原来的垂直状态，关闭通道。

而如果通道存在异常（如有人滞留或物体阻挡），闸机会保持开启状态，并发出警报信号。

5. 报警功能：三辊闸机通常还配备有报警系统，能够在异常情况下及时发出声音或光线警报，引起注意。

例如，当有人逆向通过闸机、未经验证通过或试图强行打开闸机等情况发生时，
报警系统会立即启动。

综上所述，三辊闸机通过红外线传感器感应行人的到来，然后通过控制系统的指令实现闸机的开关。

行人需要通过有效凭证进行身份验证，才能进入或离开通道。

闸机还配备有报警系统，确保安全性和有效的出入口控制。
