闸机厂家介绍三辊闸与摆闸结构及使用上的区别

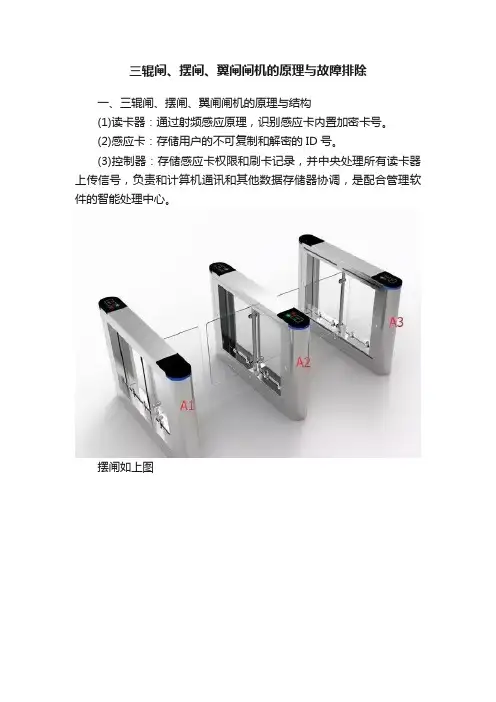

三辊闸、摆闸、翼闸闸机的原理与故障排除一、三辊闸、摆闸、翼闸闸机的原理与结构(1)读卡器：通过射频感应原理，识别感应卡内置加密卡号。

(2)感应卡：存储用户的不可复制和解密的ID号。

(3)控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，是配合管理软件的智能处理中心。

摆闸如上图翼闸如上图三辊闸如上图二、三辊闸、摆闸、翼闸闸机的电动部分结构原理(1)信号转换器：对所有数据存储器进行联网和远距离通讯。

(2)管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作(3)电源：提供系统运作电源和闸机的执行结构的电力供应。

(4)系统原理描述：读卡器把卡片信息读取反馈给控制器进行信息处理，控制器根据卡片信息判别卡片权限，如果合法则发出指令到闸机的电机运行带动闸机动作。

三、三辊闸、摆闸、翼闸闸机的故障排除一、顶部方向指示灯显示X，刷卡后未变成绿色箭头：原因分析：线路板指示灯信号输出异常或指示灯故障。

解决办法：方法一：只给12v供电，其他信号线拆掉，亮红叉，说明指示灯是好的，依然亮绿色箭头说明指示灯坏了。

具体测试如下图所示：二、读卡没反应，不开门：（替换法）原因分析：设置问题；门禁系统与机芯控制器主板故障解决方法：1、确认控制器是否设置双向刷卡，长按右键3秒进入控制板菜单，选择“通行模式”，按“右键”进入选择“门闸模式”，选择“双向刷卡”；2、拔掉黑色盒子控制器红外端口IR3 IR2 IR1，短接SW1 GND 左开闸端口或短接SW2 GND右开闸端口；3、若短接开门，但刷卡不开门说明控制器未接收到门禁信号或线路松动；2、读卡时有没有滴的声音，无滴的响声，检查线路接线是否出故障；3、判定刷卡器有没有故障，更换读卡器测试一下；4、刷卡时继电器是否有继电器跳动声音，门禁控制器出问题；【可以参考上面翼闸和摆闸检修方法】5、机芯控制器主板故障，替换法测试一下；6、以上都无问题，电机故障，替换法排查；三、摆门摆动时两侧不同步、乱摆或者开/关不到位：原因分析：控制板设置错误；主板故障解决方法：1、检查通道控制板参数是否正常；2、参数正常，则是控制主板故障；四、摆门不断来回摆动，通道重复自动重启：原因分析：电机编码器问题解决方法：检测是否由编码器故障导致；五、摆门松动，用手可以推动或强行通过造成摆门移位：原因分析：国定螺丝松动解放方法：检查固定螺丝是否松动；人行闸机三辊闸一、刷卡后无法转动通行原因分析：门禁系统；三辊闸电磁阀与控制板故障解决方法：1、读卡时有没有滴的声音，判定刷卡器有没有故障；2、无滴的响声，检查线路接线是否出故障；3、刷卡时继电器是否有继电器跳动声音，门禁控制器出问题；(替换法)4、用in和out按键测试左右向电磁阀，用手推动杆是否可以转动；5、检查控制板是否故障，替换法；二、刷卡一次，可以转动通行多次：原因分析：复位板故障与弹簧变形解决方法：1、复位板出现故障，正常情况杆转动时复位板上的灯会亮；2、检查弹簧是否变形，功能是否正常；三、断电复位功能：1、断电通电后用手轻往下压，然后向上抬起。

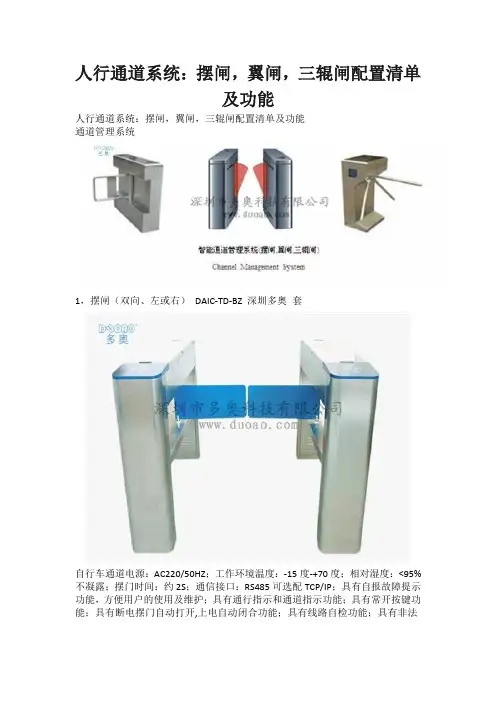

人行通道系统：摆闸，翼闸，三辊闸配置清单及功能人行通道系统：摆闸，翼闸，三辊闸配置清单及功能通道管理系统1，摆闸（双向、左或右）DAIC-TD-BZ 深圳多奥套自行车通道电源：AC220/50HZ；工作环境温度：-15度-+70度；相对湿度：<95% 不凝露；摆门时间：约2S；通信接口：RS485可选配TCP/IP；具有自报故障提示功能，方便用户的使用及维护；具有通行指示和通道指示功能；具有常开按键功能；具有断电摆门自动打开,上电自动闭合功能；具有线路自检功能；具有非法闯入报警功能；具有三重防夹保护功能；进出模式可任意调节；关闸时间和方式可任意调节；可与多奥梯控/停车场/门禁/消费/等智能一卡通。

2，翼闸双机芯DAIC-TD-BZ2 深圳多奥套人行通道电源：AC220/50HZ；工作环境温度：-15度-+70度；相对湿度：<95% 不凝露；摆门时间：约2S；通信接口：RS485可选配TCP/IP；具有自报故障提示功能，方便用户的使用及维护；具有通行指示和通道指示功能；具有常开按键功能；具有断电摆门自动打开,上电自动闭合功能；具有线路自检功能；具有非法闯入报警功能；具有三重防夹保护功能；进出模式可任意调节；关闸时间和方式可任意调节；可多奥与电梯/停车场/门禁/消费/等智能一卡通。

3，通道三辊闸专用读卡器DAIC-TD-RW 深圳多奥只每个通道二套工作环境：温度：－10~+60℃相对湿度：20%--90%；嵌入式安装，或者明装；非接触式的读写时间：≤0.2S；非接触式的读写距离：≥30mm；网络通讯接口：RS485(标准)，WG26 或WG34；通讯传输距离：0.8Km(标准)；*需提供集成电路IC嵌入式软件著作"4，双向通道速通门控制器DAIC-TD-KZ 深圳多奥套每个通道一套一个控制器可连接2个读头；实时监控：对每一个联机在线的门当前状态进行实时监控；支持电平下插锁和脉冲电控锁；*门禁系统能升级在线巡更系统；*提供公安部的门禁系统型式检验报告；*提供权威部门颁发的门禁系统质量检测报告；5，通道平移门管理软件DAIC-TD-SOFT 深圳多奥套网络版通道管理软件要与梯控管理系统、消费管理系统、门禁管理系统实现一卡、一库、一平台。

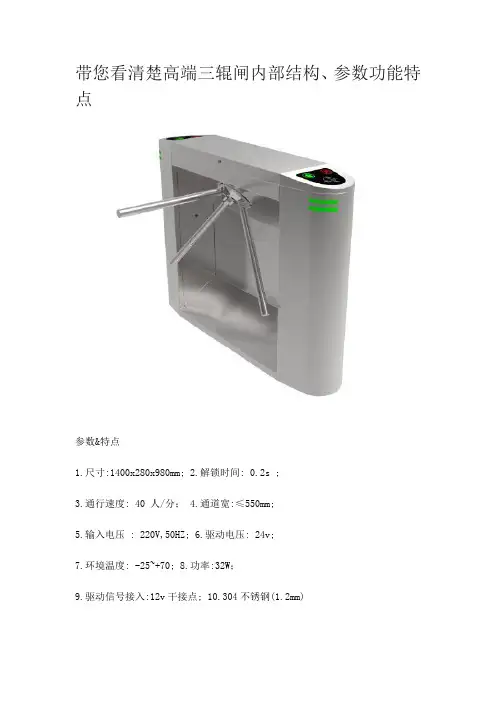

带您看清楚高端三辊闸内部结构、参数功能特点
参数&特点
1.尺寸:1400x280x980mm;
2.解锁时间: 0.2s ;
3.通行速度: 40 人/分；
4.通道宽:≤550mm;
5.输入电压 : 220V,50HZ;
6.驱动电压: 24v;
7.环境温度: -25~+70; 8.功率:32W；
9.驱动信号接入:12v干接点; 10.304不锈钢(1.2mm)
功能特点：
机芯设计合理可靠，噪声小，内部液压装置自动进行缓冲，运行平稳，使用寿命长。

具有断电落杆功能，亦可增设遥控进行掉杆控制，便于管理及处理突发事件。

箱体盖子上有LED提示灯，当刷有效卡后，会有绿色箭头提示可通行的方向；若刷非法卡，则提示红色交叉的LED灯。

可设置“带记忆”或不“带记忆”功能（当设置成“带记忆”时，可用于景区刷一次团体票过多人的场合）。

具有自动复位功能，即获得过闸权限后，在设定的时间内没有过闸，三辊闸自动取消本次权限，恢复到锁定状态。

防水、防晒、耐寒、耐高温。

具有个性化的安装界面，兼容IC、ID卡等各种智能卡。

具有统一、标准的对外电气接口，可与各种读写设备自由挂接、便于系统集成。

可扩展多奥自动身份识别系统，实现门禁、考勤、收费等功能。

可与多奥其他类型通道产品配合使用。

多奥三辊闸优势：可完全用于室外，一台可以做一个通道，经济实惠。

性能稳定，故障率低，方便维护，容易安装；。

三辊闸和摆闸区别在哪里？摆闸三辊闸都是闸机设备，三辊闸和摆闸的结构区别在闸道的宽度不一样，三辊闸及翼闸主要过人，摆闸可过自行车等。

根据情况选择。

箱体材质采用标准304不锈钢，箱体内设计有专业导水槽，可安装于室内、室外，适用于限制人员通行速率的场所，具有计数、考勤、限流等功能，并可配合票务系统、电子门票系统景区门票系统、游乐场票务系统、体育馆票务系统影剧院票务系统，实现售票、验票、检票、回收票等管理功能；典型应用：办公场所：商务大厦、政府机关等，科教单位：院校、研究所、图书馆等，商业服务场所：超市、商场、宾馆、会所、银行等，休闲场所：公园、景区、游乐场等，运输站点：汽车站、铁路站、地铁站、机场等。

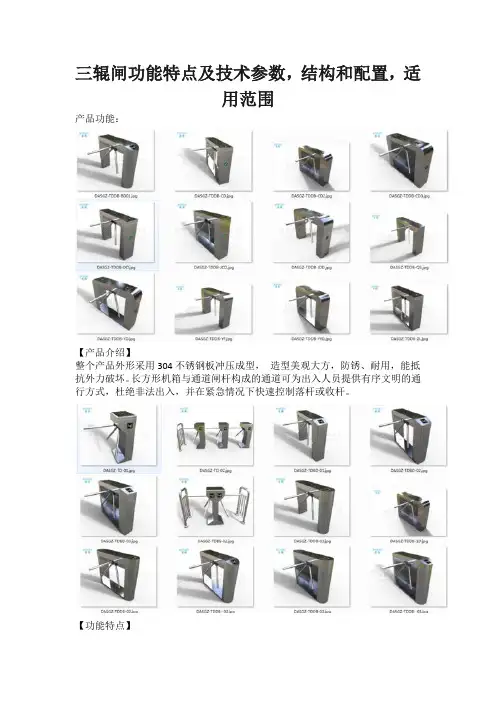

三辊闸功能有哪些，技术参数呢？三辊闸功能1) 整个系统运行平稳,噪音小；2) 具有断电落杆,通电自动上杆功能；3) 具有器件及线路自检功能,方便维护；4) 具有时间保护功能；5) 具有通行指示功能；6) 具有自行保护,自动复位功能；7) 可与多奥停车场\门禁\考勤\消费\等智能一卡通。

三辊闸技术参数1) 电源：AC220/50HZ；2) 工作环境温度：-15度-+70度；3) 相对湿度：<95% 不凝露；4) 通行速度：30人/分钟；5) 通信接口：RS485可选配TCP/IP。

哪些客户适用于三辊闸？用于三辊闸客户有：安装于室内三辊闸、室外三辊闸，适用于限制人员通行速率的场所，具有计数三辊闸、考勤三辊闸、限流三辊闸等功能，并可配合票务系统、电子门票系统景区门票系统、游乐场三辊闸票务系统、体育馆三辊闸票务系统影剧院三辊闸票务系统，实现售票、验票、检票、回收票等管理功能；典型应用：办公场所三辊闸：商务大厦三辊闸、政府机关三辊闸等，科教单位：院校、研究所、图书馆等，商业服务场所：超市三辊闸、商场三辊闸、宾馆三辊闸、会所三辊闸、银行三辊闸等，休闲场所：公园三辊闸、景区三辊闸、游乐场等，运输站点：汽车站三辊闸、铁路站三辊闸、地铁站三辊闸、机场三辊闸等。

人行通道闸机系统主要分类人行通道闸机系统，在外形和开启方式上，有着很多不同。

依照开启方式，可以分为摆闸、翼闸和三辊闸等。

每种类型的产品，适用的环境不同，为用户提供的便利也略有区别。

人行通道闸机系统中的摆闸，采用了前后摆动的拦阻装置，在人员通过时，顺向摆动，为人员进行放行。

拦阻装置材质常用不锈钢、有机玻璃、钢化玻璃等，为了减少撞击行人，还有的摆闸采用了金属板外包柔性材料的方式。

人行通道闸机又可以分为桥式摆闸和柱式摆闸两种。

桥式摆闸采用了桥形的外部设计，由主机箱和两个活动摆杆组成，摆杆可做180°或90°摆动，以达到劝阻或放行的目的。

而柱形摆闸的外形以立柱的形式出现，可做到和桥式摆闸相同的功能，特点是成本较低，占用空间较少等。

在用于通道出入口管理时,摆闸通畅只允许人员通过，或拖带行李的人员，及残障人员通行。

如果需要实现行人、自行车，助力车、残障车混合行驶，就需要对摆闸通道进行加宽处理。

人行通道闸机系统中的翼闸，是由主机箱和活动翼板组成，外形就像一只展开翅膀的飞鸟，故名翼闸；在使用时，通过翼形闸板对人员有阻挡；优点是运行速度快，豪华大气，缺点是通道较窄仅限行人通过。

人行通道闸机系统中的三辊闸，是由三根柱形阻挡器组成的人行控制设备，分为电动三辊闸和手动三辊闸。

人行通道闸机系统中，还有十字全高门、电动平移门等不同类型的闸机设备，用于不同的环境和使用方法。

人行通道闸机系统，可以与人脸识别、智能IC卡、二维码识别等门禁控制系统配合使用，实现授权状态下的单人通行，其通常具有如下的功能：1）故障自检和报警提示功能，方便用户维护及使用；2）通过主控板上的内置小按盘，可编程设备的运行状态；3）机械结构、感应双重防夹功能，在摆臂复位的过程中遇阻时，自动停止或在默认的时间内电机停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；4）声、光报警功能：含非法闯入、尾随报警；5）防冲功能，在没有接收到开闸信号时，摆臂自动锁死；6）摆杆（臂）同步功能；7）自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，标准为开启后5秒自动复位；8）断电后通道自动敞开，上电自动闭合；9) 可与多种读卡设备相挂接，接收继电器开关信号工作；10）可单向或双向控制人员进出；11）可直接通过管理计算机实现远程控制与管理；12）声、光报警功能，含非法闯入报警，防夹报警等；13）计数功能；14）红外复位功能；人行通道闸机系统主要主要用于政府、企业、写字楼、会所、宾馆，工厂、图书馆、小区、幼儿园、电影院、体育馆、会展中心等场所。

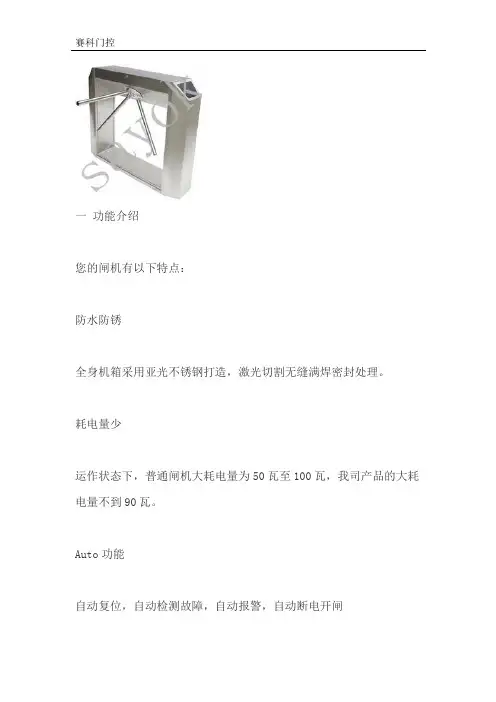

一功能介绍您的闸机有以下特点：防水防锈全身机箱采用亚光不锈钢打造，激光切割无缝满焊密封处理。

耗电量少运作状态下，普通闸机大耗电量为50瓦至100瓦，我司产品的大耗电量不到90瓦。

Auto功能自动复位，自动检测故障，自动报警，自动断电开闸LED高亮显示闸机装了高亮LED指示灯，具有灵活性强，直观效果强场所使用较广，外挂功能够多首先把我们的闸机比喻成一道门，他可以接受多种不同产品的开关信号控制闸机开门，举例（指纹门禁、人脸识别、IC/ID感应门禁、第二代身份证识别、人眼虹膜识别、消费系统，防静电门禁系统等。

）适用场所（图书馆、监狱、超市、旅游景区、工厂、高档住宅小区等）二安装说明1、闸机固定，打开闸机维修箱盖，就可以看到固定闸机的孔径为10/12×4用膨胀螺丝固定即可以及布线如图：2、闸机布线结构图解释:首先我们把安装位置确定后，让电工用切割机在地面开槽，开槽宽度根据你闸机的台数多少有关系，5台闸机开槽宽度在100mm，要求：1混凝土厚度不得少于10公分。

2在安装电源线时要为电线套一层塑料管。

线安装完后上面用铝盖铺平地面，这样就非常美观的布线结构了。

建议：好在220V的另一端安装上空气开关作为每台闸机断电使用，避免发生火灾的时候引起不必要的麻烦。

三技术规格闸机组成不锈钢机箱、机芯、控制板、LED模块电源AC220V输入；内DC24V 、DC12V双输出驱动方式电磁阀/电机传动通行方向单向/双向，可选桥式尺寸1200mm(长)×280mm(宽)×990mm(高)立式尺寸420mm(长)×330mm(宽)×990mm(高)通道宽度500~560mm响应时间0.1秒通行速度>30人/分钟工作环境室内、室外(建议配防雨棚)工作温度－10℃~60℃，相对湿度5%~%95，不凝露使用寿命500万次以上闸机净重65kg通信接口RS485或TCP/IP控制接入TTL电平信号或继电器开关信号等系统操作中文语音操作四注意事项标准配置名称数量三辊闸整机1台用户使用手册 1份接线图1张上电前，应仔细检查闸机主板各个接线端，是否有松动，确保机械部分没有卡死，运转灵活，设备是否已可靠接地，是否存在短路现象等，确认无误后方可上电。

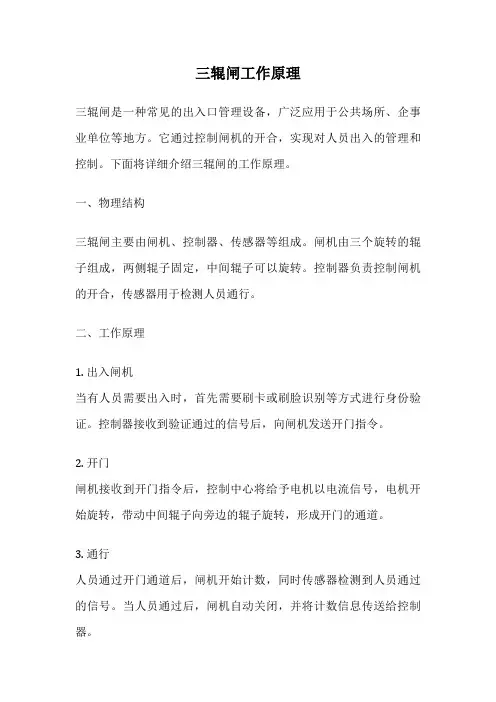

三辊闸工作原理三辊闸是一种常见的出入口管理设备，广泛应用于公共场所、企事业单位等地方。

它通过控制闸机的开合，实现对人员出入的管理和控制。

下面将详细介绍三辊闸的工作原理。

一、物理结构三辊闸主要由闸机、控制器、传感器等组成。

闸机由三个旋转的辊子组成，两侧辊子固定，中间辊子可以旋转。

控制器负责控制闸机的开合，传感器用于检测人员通行。

二、工作原理1. 出入闸机当有人员需要出入时，首先需要刷卡或刷脸识别等方式进行身份验证。

控制器接收到验证通过的信号后，向闸机发送开门指令。

2. 开门闸机接收到开门指令后，控制中心将给予电机以电流信号，电机开始旋转，带动中间辊子向旁边的辊子旋转，形成开门的通道。

3. 通行人员通过开门通道后，闸机开始计数，同时传感器检测到人员通过的信号。

当人员通过后，闸机自动关闭，并将计数信息传送给控制器。

4. 异常情况处理如果有多人堵塞或逆行等异常情况发生，传感器会将信号发送给控制器，控制器会及时停止闸机的运转，并发出警报。

5. 报警当闸机发生故障或异常时，控制器会发出报警信号，提醒工作人员及时处理。

三、特点与优势1. 安全性高三辊闸采用机电一体化设计，具有良好的防撞击能力。

同时，闸机的高度和间距均符合国家标准，能够有效防止人员的逆行和擅自闯入。

2. 便捷性好三辊闸的开合速度较快，通行效率高。

同时，闸机的外观设计时尚美观，能够与周围环境相协调。

3. 可靠性强三辊闸采用了先进的控制技术和传感器技术，具有高度的自动化和智能化水平。

能够准确检测人员的通过情况，并及时处理异常情况。

4. 适用性广三辊闸可根据不同场所的需求进行定制，可以实现单向通过或双向通过。

同时，闸机的材质和外观可以根据实际情况进行选择和调整。

三辊闸通过控制闸机的开合，实现对人员出入的管理和控制。

它具有安全性高、便捷性好、可靠性强和适用性广等特点和优势。

随着科技的不断发展，三辊闸将会在更多的场所得到应用，为人们的出入管理提供更加便捷和安全的服务。

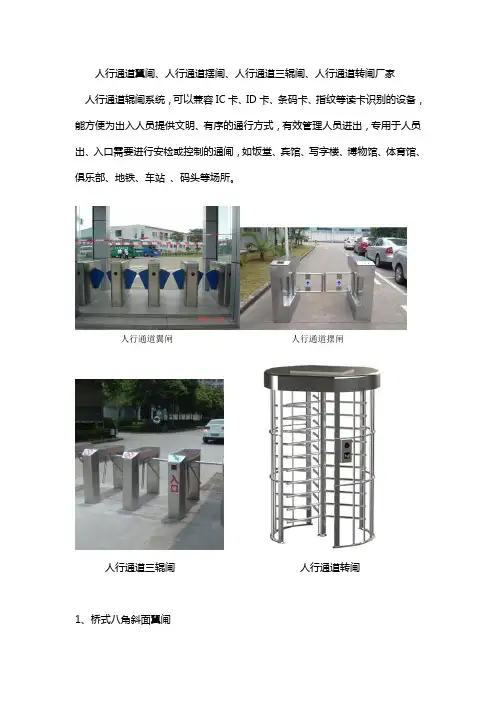

人行通道翼闸、人行通道摆闸、人行通道三辊闸、人行通道转闸厂家
人行通道辊闸系统，可以兼容IC卡、ID卡、条码卡、指纹等读卡识别的设备，能方便为出入人员提供文明、有序的通行方式，有效管理人员进出，专用于人员出、入口需要进行安检或控制的通闸，如饭堂、宾馆、写字楼、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。

人行通道翼闸人行通道摆闸
人行通道三辊闸人行通道转闸
1、桥式八角斜面翼闸
2、桥式圆角摆闸
3、立式摆闸
4、立柱摆闸
5、桥式圆角三辊闸
6、立式智能通道摆闸
7、桥式圆角通道翼闸
8、桥式八角通道三辊闸
9、机械立式通道三辊闸能。

一体化机芯:机芯将蜗轮减速箱，变矩机构，主轴支承，主托架等四大件集成于一体。

采用45# 钢整体精密铸造成形后经大型数控加工中心一次性加工成形，大大减少了内部零件数量，大幅度提升了设备的整体可靠性与批量品质的一致性。

该项工艺在同类产品中绝无仅有，开创了高质、优价道闸机量产之先河。

郑州共赢交通设施有限公司是专业从事，道路划线、交通标识牌、交通设施产品，停车场及地下车库等交通工程的策划、设计、施工和停车库地面系统、交通电子智能产品、交通安全产品的设计开发、生产销售、制造安装、施工维修等一条龙服务的专业供应者。

郑州共赢停车场设施自成立以来，以强大的技术力量、雄厚的经济实力、先进的技术设计和优质的工程设计承担了很多工程，公司拥有专业的技术和完整的售后服务，欢迎广大新老客户前来考察咨询。

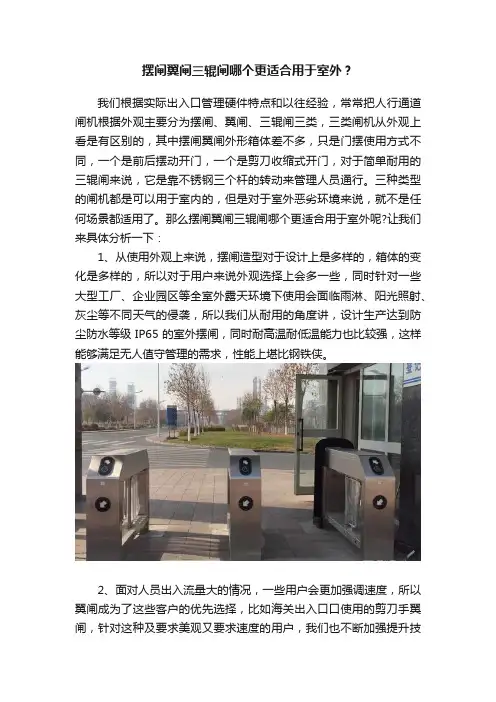

摆闸翼闸三辊闸哪个更适合用于室外？我们根据实际出入口管理硬件特点和以往经验，常常把人行通道闸机根据外观主要分为摆闸、翼闸、三辊闸三类，三类闸机从外观上看是有区别的，其中摆闸翼闸外形箱体差不多，只是门摆使用方式不同，一个是前后摆动开门，一个是剪刀收缩式开门，对于简单耐用的三辊闸来说，它是靠不锈钢三个杆的转动来管理人员通行。

三种类型的闸机都是可以用于室内的，但是对于室外恶劣环境来说，就不是任何场景都适用了。

那么摆闸翼闸三辊闸哪个更适合用于室外呢?让我们来具体分析一下：1、从使用外观上来说，摆闸造型对于设计上是多样的，箱体的变化是多样的，所以对于用户来说外观选择上会多一些，同时针对一些大型工厂、企业园区等全室外露天环境下使用会面临雨淋、阳光照射、灰尘等不同天气的侵袭，所以我们从耐用的角度讲，设计生产达到防尘防水等级IP65的室外摆闸，同时耐高温耐低温能力也比较强，这样能够满足无人值守管理的需求，性能上堪比钢铁侠。

2、面对人员出入流量大的情况，一些用户会更加强调速度，所以翼闸成为了这些客户的优先选择，比如海关出入口口使用的剪刀手翼闸，针对这种及要求美观又要求速度的用户，我们也不断加强提升技术，设计开发了室外翼闸款，来满足多元化用户需求。

3、面对成本低的室外使用用户，他们既要求预算又要求性能的，我们推荐三辊闸，桥式三辊闸和立式三辊闸都是不多的选择，立式相对桥式来说占地面积更小节省空间，所以称为游泳馆、小区、工地等室外场景使用的优先选择，桥式箱体和室外摆闸差不多，所以兼容性能大大增加，对接检票系统、消费系统、人脸识别系统使用更是绝配。

综上所述，北京西莫罗根据不同用户对室外环境闸机使用的要求提出不同的解决方案，希望更大限度的满足用户需求，来利用更优的方案解决实际问题。

现如今具有独立开发能力，满足多元化市场需求，成为我们追求的重要任务。
