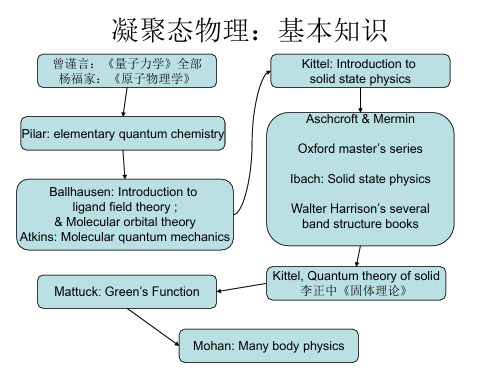

固体理论第二部分固体电子论第四章固体电子结构计算方法与模型固体电子结构计算方法与模型包括晶体势场模型、离子近似、密度泛函理论、以及紧束缚模型等。
这些方法和模型可以用于计算固体材料的电子能级、电子波函数、电子密度等物理性质。
在本章中，我们将介绍这些方法和模型的基本原理和应用，并对它们进行比较和评价。
晶体势场模型是最早也是最简单的计算固体电子结构的方法之一、在晶体势场模型中，将固体中的离子看作是点电荷，其间的相互作用由电场势场描述。
晶体势场模型通常假设离子核与其周围的电子云之间存在着库仑相互作用，而电子与电子之间的相互作用则忽略不计。
该模型可以求解薛定谔方程的定态解，从而得到固体材料的能带结构和电子波函数。
然而，晶体势场模型忽略了电子与电子之间的相互作用，因此不能描述许多重要的物理现象，如金属的导电性和超导性等。
离子近似模型是对晶体势场模型的一种改进。
在离子近似模型中，考虑到固体中电子与离子间的相互作用，但仍忽略了电子与电子之间的相互作用。
离子近似模型可以通过求解薛定谔方程来计算能带结构和电子波函数，相对于晶体势场模型，离子近似模型更加准确地描述了固体的物理性质。
密度泛函理论(DFT)是计算固体电子结构的一种重要方法。
DFT基于电子密度函数的概念，通过建立电子密度与势能的关系来求解薛定谔方程。
在DFT中，电子间的相互作用由交换关联能描述，而电子间的库仑相互作用由哈特里-福克方程进行计算。
DFT在计算固体电子结构方面具有广泛的应用，包括能带结构、晶格振动和磁性性质等。
然而，DFT也有其局限性，如基于局部密度近似或广义梯度近似的DFT无法准确描述电子关联效应。
紧束缚模型(TB)是一种基于单个原子轨道的方法，用于计算固体的能带结构。
在TB模型中，固体中的电子波函数可以表示为单个原子的轨道的线性组合。
这种方法可以通过调整模型参数来拟合实验结果，从而计算出固体的能带结构和电子波函数。
紧束缚模型可以用于计算有限体系和周期性系统，是计算固体电子结构的一种简单和有效的方法。
