基于工程实例的无定向导线地籍测量技术探讨

无定向角导线在导线测量中的应用摘要：本文主要论述在控制点不能通视（无定向条件）的情况下导线测量计算问题，并以工程实例进行说明。

前言：现在城市建设飞速发展，尤其象上海这样的国际化大都市，高楼大厦向雨后春笋一样冒出，这可能使的原有的控制点变的不再通视，这样就没有了推算各导线边方位角所必须的定向角，无法进行导线计算。

本论文就是介绍一种当两控制点无法通视时的计算方法。

1 、单一无定向角导线的闭合条件单一无定向角导线的实质就是，两端均未观测定向角的单一附和导线，如图1对于有 n-1 个待定点的单一无定向角导线，其必要观测值为 2 （ n-1 ）个，而观测值为 n+(n-1) 个，即 n 条边和 n-1 个导线角，故多余观测的个数为 n+(n-1)-2(n-1)=1 个。

由于未测定向角，故这个多余观测条件为长度闭合条件。

2 、计算思路单一无定向角导线两端的定向角没有观测，但推算各导线边方位角却需要至少知道一个定向角，这是单一无定向角导线平差计算的困难所在。

解决的途径是：将第一条导线的方位角进行假设，以假设方位角作为起始坐标方位角，利用该起始方位角和各导线角观测值计算所有导线边的方位角推算值，进而再利用导线边的观测值计算终点的坐标。

由于起始边的定向不正确（假设的）和导线角与导线边观测误差的影响，将导致终点的计算点位与实际点位不相符合，为消除这个矛盾，可采用导线固定边（如上图中 AB 边）的已知长度和已知方位角分别作为导线的尺度标准和定向标准对导线进行缩放和旋转，从而使终点的计算点位与实际点位相符，以达到单一无定向角导线平差的目的。

3 、无定向角导线近似平差的计算公式如图 1 所示， A 、 B 为已知点，其坐标为 xA 、 Ya ， xB 、 yB ，固定边 AB 的边长和方位角为 DAB 和αAB ；导线角、导线边的观测值和平差值分别为βi 、 Di 和β´i 、D´i ；待定导线点坐标的计算值和平差值分别为xi 、 yi 和xi´ 、yi´ 。

无定向导线测量在特殊井巷工程中的应用本文主要介绍了无定向导线在矿山测量中的应用及工程实例。

标签：无定向导线案例解算精度分析1概述导线测量布设灵活，推进快，受地形限制小，边长精度分布均匀。

在煤矿井巷工程中由于施工面狭窄，并且巷道只能前后通视，控制测量形式比较单一，大多采用导线测量方式。

在煤矿生产过程中，由于开采和地压及人为破坏，使设在巷道上的一些测量控制点损坏失去效能，这不仅给测量工作带来许多困难，而且直接影响矿井安全生产。

在特殊情况下，对于一些应急工程，应用井下无定向导线测量，就可以利用尚存的导线点恢复该段导线，满足生产需要。

此方法是把两已知控制点（互不通视）看作是定向时两垂球线连接点，在两控制点间按所设计的精度进行相应等级的导线联测，并用两井几何定向的井下连接导线解算方法进行计算。

以此根据已知的控制点的坐标解算出其他导线点的坐标。

2测量方法及解算步骤2.1测量方法把两个互不通视的控制点看作是两井几何定向时的两个垂球线连接点，如图1中的A、B点，因此可应用两井定向中井下连接导线测量的方法进行测量。

2.2解算步骤2.2.1实际假定方位角及距离的计算计算两已知控制点连线的实际方位角和两点间实际距离，即算出αAB、SAB。

tanαAB=（yB-yA）/（xB-xA ）（1）SAB2= （yB-yA）2+（xB-xA）2 （2）计算两已知控制点间的假定方位角及距离，即计算α′AB、S′AB。

首先确定假定坐标系统，一般为了计算方便起见，假定A为坐标原点，A1为X′轴方向，即X′A=0，Y′A=0，α′A1=0。

按上述假定坐标系统经控制点A、B之间的连接导线计算出控制点B点的假定坐标（X′B，Y′B），然后计算控制点A、B的假定方位角及距离：tgα′A B=（y′B-y′A）/（x′B-x′A ）（3）S′AB2= （x′B）2+（y′B）2 （4）2.2.2测量和计算正确性的第一个检核上述两项计算出的A、B两点间的距离理论上应满足：S′AB=SAB。

无定向导线应用于城市测量可行性的探讨作者：王威来源：《城市建设理论研究》2013年第25期【摘要】随着城镇化的飞速发展，城市测量工作变得日趋频繁而重要。

而在实际测量工作中，经常会遇到控制点被破坏导致控制点间不通视，甚至导致“孤点”的产生，从而给细部测量工作的开展带来很多不便。

受到环境和工时等诸多因素的限制，利用无定向导线进行导线加密应用于城市测量就有了可行性。

【关键词】：无定向导线；精度；附加观测；闭合环中图分类号：P258 文献标识码：A 文章编号：1 引言无定向导线是没有方向检核的导线，即为从一个已知边出发闭合到一个一直点上。

但有时在导线的一端只有一个已知点，另一端也可能只有一个已知点，这种导线就不能用常规的计算方法来推算坐标，因为其算是没有定向点，所以称为无定向导线。

如图1所示：图1.无定向导线无定向导线作为导线测量的一种特殊方式，由于其没有方向检核条件，导线测量成果可靠性难以保证，除了在地下矿井测量中采用外，其他日常测量工作中则很少应用。

随着城镇化的迅速发展，城市测量工作中经常会遇到控制点被破坏的情况，现就无定向导线应用于城市测量进行简单的分析和探讨。

2 单条无定向导线的计算如图1所示，对于任意一条无定向单导线，A和B为导线两端已知高级控制点，其坐标分别为A（XA，YA）、B(XB，YB)，这里假设A1边的假定坐标方位角为α′A1，根据导线观测的水平角βi(i=1～n为观测左角)，观测边长Si(i=1～n+1),按照支导线的计算方法，推算各边的假定方位角、坐标增量及各点的假定坐标，直至B点的假定坐标为B′(X′B，Y′B)，由此可以得出：D′AB = [ ( XA - X′B )² + ( YA - Y′B )² ]½式中D′AB为A、B两点间的测量计算距离，DAB = [ ( XA - XB )² + ( YA - YB ) ² ]½/式中DAB为A、B两点间的已知实际距离，α′AB = arctan式中α′AB为A、B两点间的假定方位角，αAB = arctan式中αAB为A、B两点间的真方位角，假设一个比例系数K，则K= D′AB/ DAB。

无定向导线在广州地铁测量中的应用摘要: 由于点位变动、破坏等原因，会遇到已测设的定向附合边精度不再满足规范规定或附合边不再存在的问题。

在无法或无需重新测设附合边的情况下，就只能采用无定向导线测量形式。

结合广州地铁测量案例，介绍了无定向导线的计算方法和精度特点，对无定向导线在地铁的应用进行探讨。

得出以下结论: 1) 用无定向导线复测精密导线网，可减少因定向附合边方位变动所引起的误差; 2) 用无定向导线确定盾构定向是一种有效且精度较高的方法，是地下定向测量的有效补充; 3) 用无定向导线进行区间贯通联测可提高控制点相对精度，有利于控制基标的测设和检测。

关键词: 广州地铁; 无定向导线; 测量精度0 引言在测量过程中，施工等因素都会破坏原有的各等级平面控制点，从而导致已测设的定向附合边精度不再满足规范规定或附合边不再存在。

在无需或无法重新测设附合边的情况下，就只能采用无定向导线形式进行测量。

无定向导线因其布置形式的优越性［1］，在铁路、公路、水利、井下和坑道作业或通视条件困难的城市、林区的测量中得到广泛应用［2 －5］，主要用于恢复或加密导线。

在上海地下过江顶管工程中，工程人员成功利用无定向导线进行顶管定位［6］。

又因无定向导线具有平均可靠率低、精度弱的缺点［7］，规范［8］对无定向导线的使用做出了限制: 采用四等及以下各级加密导线时，可布设成无定向导线网; 但是严禁布设成两起算点之间单线附合形式，而应布设成具有2 个或 2 个以上闭合环，或组成结点的导线网，以保证导线网的精度与可靠性。

为了实现较高的测量精度和可靠性，地铁将定向附合导线作为测量的主要形式，实践中鲜有文献涉及无定向导线在地铁中应用的案例［9］。

在地铁测量中也时常会遇到定向附合边被破坏的情况，为了解决这类问题，广州地铁尝试将无定向导线用于地铁测量实践，不仅用于恢复地面精密导线，还用于盾构定向测量和区间贯通联测。

无定向导线是地铁测量的有效补充，有时是唯一可行的方法，也是目前城市地铁测量中优先选择的一种方法。

无定向导线地籍测量技术探讨摘要：地籍测量是测定和调查土地及其上附着物的权属、位置、质量、数量等基本状况的测绘工作,以精确的测试结果来为城市管理和国家行政管理提供基础数据。

本文以无定向导线测量技术在地籍测量中的应用为研究对象，探讨了无定向导线地籍测量的特点、方法和注意事项。

对地籍测量技术的发展具有重要的参考意义。

关键字：地籍测量、无定向导线一、无定向导线技术在地籍测量中应用的背景。

地籍测量是国家土地资源管理和城市建设管理决策的重要依据，是获取和表述市政设施、建筑物、基础设施的权属、位置、数量等信息的重要手段。

因此，地籍测量在国家行政管理和城市管理中具有重要的作用。

地籍测量的内容包括地籍平面控制测量、地籍要素调查、地籍要素测量、地籍图绘制、面积量算等几个方面。

在地籍测量的技术参数中，核心的要素是精度问题。

不同的地籍测量需求所使用的精度不一样。

而决定精度的关键问题就是控制点的建立。

目前，我国在地籍测量中的平面控制点包括一、二、三级控制点，密度一般为100至200M一个点。

由平面控制点形成平面控制网。

传统的平面控制网的建立方式通常用三角测量法。

这种方法精度差，对环境要求高。

随着全球定位系统（GPS）在测绘技术上的应用，带来了测绘技术的革命。

由于ＧＰＳ技术以其全天候、控制点间无需通视、快速、高精度等优点，已在测量中获得广泛的应用。

但GPS测量的缺点也是显而易见的。

在城市地籍测量中，各种建筑物的数量多，分布复杂，对卫星信号的遮挡非常严重。

信号衰减以后，对测量的精度也会产生较大的影响。

以前主要是在建筑物的顶面布设部分GPS 观测点，来解决这一矛盾。

但是，随着城市现代化进程的加快，绿化的树木，楼顶越来越多的霓虹灯、广告牌，各种用途的无线信号天线，都成为GPS接收机成功锁定有效卫星信号的主要障碍。

因此必须在进行GPS 测量的同时配合采用无定向导线测量法。

二、无定向导线测量法的测试原理及特点。

1、导线测量法是指在地面上选定一系列点连成折线，在点上设置测站，然后采用测边、测角方式来测定这些点的水平位置的方法。

无定向附合导线在道路工程测量中的应用分析发表时间：2019-04-11T15:43:41.313Z 来源：《基层建设》2019年第2期作者：付仁俊[导读] 摘要：随着我国科学技术的飞速发展，道路工程侧测量的范围也越来越广，对于技术的要求以及精确度的要求也随之增高。

湖北职业技术学院建筑技术学院摘要：随着我国科学技术的飞速发展，道路工程侧测量的范围也越来越广，对于技术的要求以及精确度的要求也随之增高。

在当前的道路工程测量中，可以通视的控制点往往是缺失的，而且在起始于两个控制点的附合导线端点上无法观测的现象也是通常存在的，如果采用普通的测量方法是无法得到准确结果的，如果采用无定向附合导线以及内业计算的方法，就可以得到较为精确的结果，大量的实践结果也证明了无定向附合导线在道路工程测量中的结果是精确的、可靠的，同时还是比较合理的，它可以有效地解决测量工程中只有两个已经埋设的互相不通视的控制点，对于当前的工程测量工作有着很好的补充效果。

关键词：无定向附合导线；工程测量；应用；分析一、引言随着我国经济实力的增长，我国的城市化建设的进程也越来越快，从整体上看，我国各个城市建设的发展十分迅速，不同地点的建筑物更换速度也是比较快的，很多离城市比较近的道路进行了加宽改造，水有点气管道也有着一定的改造，再加上农村的耕种以及基础设施的建设，原有的测量点布局受到了破坏，很多有效的观测点出现了缺失，也就是形成了我们所说的“孤点”，尤其是在一些地形比较复杂的山区地区中，在起始于两个高级点的附合导线的端点上是无法观测方位的连接的，如果我们还是采用比较传统的标准附合导线和闭合导线，那么就会造成费用的增加、时间的延长，对于人力物力是一种极大的浪费，如果能够在测量的过程中使用高效、精确、简洁的无定向附合导线测量则可以避免这些问题的发生，有着很好的应用效果。

二、无定向附合导线概述以及计算简介2.1、无定向附合导线简介从字面意思上看，无定向附合导线就是没有方向的导线，也就是说从一条已知边出发而闭合在另外一个已知点上，但是在一些情况之中，导线的一端只有一个已知点，是没有定向点的，另外的一端也可能是一个点，所以，从理论上看，这种导线是不能够使用常规的方法来计算出坐标内容的，主要是因为起算的时候没有定向点，所以，我们也将之称之为无定向导线。

第15期总第145期内蒙古科技与经济No.15,the 145th issue　2007年8月Inner Mongolia Science Technology &Economy Aug.2007无定向边导线测量及其应用Ξ王永志(神华包头矿业公司阿刀亥煤矿,内蒙古包头　014100) 摘　要:本文通过对包头矿业公司阿刀亥煤矿生产矿井测量的实践工作,总结出生产矿井测量中简便、可行的测量方法:无定向边导线测量。

关键词:无定向边导线;施测;解算;测量 中图分类号:TD82-9 文献标识码:A 文章编号:1007—6921(2007)15—0090—021　无定向边导线测量在进行导线测量时,没有可通视的后视边,而通过两个互不通视的已知点,经过一系列的导线测量及其解算后,测定其它未知点坐标及其高程的一种测量方法。

2　具体施测及其解算方法A 和B 为仅有的2个已知坐标点且经检查、核校后确认无误,现需通过A 和B2已知控制点来测定未知点1、2、3、4点的坐标来满足生产要求,但由A 和B 间互不通视,所以常规的测量方法,是无法完成测量任务。

这就需要利用无定向边导线测量进行施测,具体实测、解算如下:2.1　测量方法在1点架设仪器,后视A 点,测定转角β1角,并测定A1、12间平距L A1、L 12,平距测量由于受各种条件限制,不能直接测定,可通过测定倾斜距离,加入倾斜等各项改正,换算为平距,然后在2点架设仪器,后视1点,测定β2角,并测出23点间平距L 23,同理测定β3、β4角,34、4B 间平距L 34、L 4B 。

2.2　坐标解算假定:A1的方位为α′,A 点坐标为X A ′、Y A ′则12的假定方位为:α′+β123的方位为α′+β1+β2±180°34的方位为α′+β1+β2+β3±2×180°4B 的方位为α′+β1+β2+β3+β4±3×180°根据测的边长L A1、L 12、L 23、L 34、L 4B 和求得的假定方位,可求得1、2、3、4、B 点在假定方位下的坐标增量,进而求得B 点的假定坐标X ′B 、Y ′B 。

无定向导线在地下管廊测量中的应用探析发表时间：2019-01-03T16:37:15.627Z 来源：《建筑细部》2018年第11期作者：田成[导读] 经济的发展和科技的进步，促进地下综合管廊的测量也发生了日新月异的变化。

中国建筑第七工程局有限公司 450004摘要：经济的发展和科技的进步，促进地下综合管廊的测量也发生了日新月异的变化。

随着地下管廊建设的不断推进与发展，给测量工作者带来了各种新的问题。

本文就无定向导线在地下管廊测量中的应用展开探讨。

关键词：地下管廊；无定向导线；可靠性引言城市地下综合管廊与传统的地下直埋管线对比，具有检修井间距较远，内部有一定坡度、长距离、隧道空间小、曲线段多、曲线转弯半径小等特点。

这就造成了不能采用传统的“调查”+“测量”的方法管线成图，需要进入到综合管廊的内部进行测量。

而进入到地下测量，就涉及到如何将地面坐标系统传递到地下。

坐标传递方法主要有一井定向、两井定向和陀螺仪定向法，一井定向虽作为一种传统的竖井联系测量方法（主要用于山岭隧道、矿山、地铁类工程），但存在设备笨重、作业较为复杂、时间长、劳动强度大、易受外界环境的影响等缺点。

陀螺仪定向法主用采用陀螺仪的可定向真北方向特点来定向，主要用于贯通工程的建设，但陀螺仪价格昂贵，对于地下管廊的测量而言，性价比不高。

因此，针对地下综合管廊地下埋深一般在5~10m左右，且地面有检修井，宜采用两井定向方法。

1无定向导线的传统观测、计算方法及其弊端如图1所示，传统的无定向导线两端均未能连测已知方位角，仅能观测各导线边的水平距离和各转折角。

计算时是根据起点、终点的已知坐标，间接计算起始方位角。

具体计算方法和步骤如下：（1）先任意假定第一条导线边A1方位角值，如图1（a）假定为90°，根据导线各转折角推算各导线边的假定方位角；（2）根据导线观测边长和方位角计算各边的假定坐标增量，并取其总和，再通过坐标反算可得假闭合边长度LAB'和假方位角αAB'；（3）根据A、B两点的坐标，通过坐标反算可得真闭合边长度LAB和真方位角αAB，由此可计算（真、假）方位角差θ（θ=αAB－αAB'）和（真、假）闭合边长度比R（R=LAB/LAB'），R的值应该接近于1，无定向导线的精度指标可以用导线全长相对闭合差T表示，1/T=LAB－L'AB/∑D；（4）若T在允许范围内，可根据方位角差θ将导线各边的假定方位角改算为真方位角，根据闭合边的长度比Ｒ可以计算长度改正后的导线边长；（5）用改正后的边长和方位角计算各边的坐标增量，然后，根据A点的坐标可得出各未知点的坐标，最后，用推算出的B点坐标与B点的已知坐标比较作为计算校核。

高速公路测量中无定向导线的应用分析发布时间：2022-04-09T12:18:40.957Z 来源：《时代建筑》2022年1月上作者：王鹏[导读] 无定向导线技术通过不断创新与完善，已经在多个领域中得到了广泛应用，特别是在高速公路工程项目中，能够发挥出无定向导线技术的作用。

该技术在实际应用的过程中，能够提高测量数据信息的精确度，满足高速公路测量需求。

因此，本文通过对无定向导线概念进行分析与研究，采取闭合差测量方式，利用屋顶导线测量方程式，能够确保高速公路测量计算数据信息的准确性，为高速公路项目的后期建设能够奠定良好基础。

中交一公局第五工程有限公司王鹏摘要：无定向导线技术通过不断创新与完善，已经在多个领域中得到了广泛应用，特别是在高速公路工程项目中，能够发挥出无定向导线技术的作用。

该技术在实际应用的过程中，能够提高测量数据信息的精确度，满足高速公路测量需求。

因此，本文通过对无定向导线概念进行分析与研究，采取闭合差测量方式，利用屋顶导线测量方程式，能够确保高速公路测量计算数据信息的准确性，为高速公路项目的后期建设能够奠定良好基础。

关键词：高速公路；测量结束；无定向导线；应用分析前言：我国高速公路项目建设数量相对较多，为了能够保障高速公路建设质量，通过对无定向导线加以应用，以此掌握高速公路测量数据信息，同时及时解决测量计算中所存在的问题。

在高速公路测量工作全面开展下，合理对无定向导线技术加以运营，能够有效提高高速公路测量工作人员的工作效率，为高速公路后期建设可以提供更多的帮助。

1.1附合导线附合导线如图1所示，根据图片已知A、B两点的位置，在初始方向中包含了、，在图中C坐标与D坐标测量点在破坏的情况下，那么坐标A与坐标C之间则会切断关联，同时坐标B与坐标D之间也会切断联系，也就导致在测量计算的过程中，无法获取、的值，此时坐标A与坐标C之间、坐标B与坐标D之间所连接的导线，则被称之为无定向导线。

目前，在高速公路测量工作中，通过对无定向导线运用的过程中，能够将已知测量点进行孤立，并计算出测量点。

无定向导线在山区控制测量中的应用作者：孔坚来源：《城市建设理论研究》2012年第34期摘要:在缺少高等级控制点且不能相互通视条件下使用无定向导线计算的应用，以及无定向导线的计算原理，并通过工程运用对该方法进行了可行性验证。

关键词:导线测量通视条件无定向导线可行性Abstract: in the absence of high grade control points and are not visible under the conditions of the use of non directional traverse computing applications, as well as non-oriented traverse calculation principle, and through the engineering application to verify the feasibility of the method.Key words: traverse survey, visibility conditions, the unoriented conductor, feasibility 中图分类号：O4-34 文献标识码：A 文章编号：引言遵循“先首级再加密，高级控制低级”的原则，施工控制测量往往是由CPI、CPII控制点加密而来。

在部分山区地带，高等级控制点布设相对较分散，且受到山区地形破碎及植被因素的影响，不具备通视条件，常规导线测量方式如附合导线、闭合导线均缺少必要的起算边,因此往往采用GPS测量方式进行,但GPS测量也受到最短边限制,因此山区施工控制测量可考虑采用无定向附合导线。

1、主要原理无定向附合导线也称无连接角附合导线，是指在测设平面控制网时，由于受条件限制，起始于2个高级点的附合导线起始已知点相互不通视，无法观测方位连接角，即无法得到起始边方位角的一种特殊形式的导线。

高速公路测量中无定向导线的应用探讨近年来，随着我国科学技术的快速发展，无定向导线技术被广泛应用在高速公路测量中，在高速公路测量中发挥着重要的作用。

无定向导线计算精度可以很好地满足高速公路测量的需求。

文章阐述了无定向导线的概念，无定向导线闭合差测量方法，高速公路测量中无定向导线的测量方程式，高速公路测量中无定向导线的应用实例。

标签：高速公路测量；无定向导线；应用随着我国经济的快速发展，高速公路已经遍布全国，高速公路测量中无定向导线的应用，可以很好地解决高速公路测量中测量已知点不足，计算过程复杂的问题，无定向导线在高速公路测量中的应用，极大地提高了高速公路测量的工作效率。

1 无定向导线的概念1.1 附合导线附合导线如图1所示，已知附合导线中两个点A和B的坐标位置，两个起算方向？琢AC和？琢BD。

如果在附合导线中已知A、B两点的坐标，C、D两个测量点被破坏，即A与C切断联系，B与D切断联系，这时无法再得到两个计算方向？琢AC和？琢BD的值，这样A与C 之间，B与D之间的导线就被称为无定向导线，无定向导线也可以被称之为不测连接角导线。

在高速公路测量中无定向导线可以孤立已知测量点，无定向计算测量点。

由于在附合导线中只有一个已知测量点，在进行无定向导线平差计算时，可以将闭合角度忽略不计，如果需要用到闭合角度，可以将其赋予一个已知值，但是在最终的计算成果中不能体现出这个闭合角度。

1.2 无定向导线无定向导线一种没有起算方向和终止方向的导线，无定向导线从起始边的已知点出发到导线中的另一个已知点位置，有时导线的一边只有一个已知点，没有固定监测点和定向点，导线的另一边也有可能仅是一个点，由于这种导线在起始边没有定向点，所以不能根据常规的计算方法来推算导线中各点的坐标，所以被称为无定向导线。

无定向导线由于缺少对导线方向的充足检核，所以其运算精度要比附合导线差一些，无定向导线起始边的已知点到闭合导线的另一个控制点的检核坐标条件比较有限，导线精度比支导线要高很多。

基于工程实例的无定向导线地籍测量技术探讨作者：王福杰田纪飞来源：《科技创新导报》2011年第21期摘要:地籍测量是测定和调查土地及其上附着物的权属、位置、质量、数量和利用现状等基本状况的测绘工作,属于工程测量的一部分。

本文基于笔者多年从事无定向导线测量的相关工作经验,以无定向导线测量在城市地籍测量中的应用为研究对象,论文首先探讨了地籍平面控制测量的特点,进而探讨了当前城市地籍测量中存在的问题,在此基础上,笔者提出了无定向导线测量的思路和方法,全文是笔者长期工作实践基础上行的理论升华,相信对从事相关工作的同行有着重要的参考价值和借鉴意义。

关键词:无定向导线测量地籍测量GPS城市中图分类号:TP2 文献标识码:A 文章编号:1674-098X(2011)07(c)-0117-01地籍测量是测定和调查土地及其上附着物的权属、位置、质量、数量和利用现状等基本状况的测绘工作,属于工程测量的一部分。

上世纪末全球定位系统测量技术的广泛应用,带来了测绘科技领域一场新的革命,实现了真正意义上“由天测地”的技术飞跃,也进一步促进了城市地籍测绘工作的现代化进程。

1 地籍平面控制测量的特点地籍测量中,为了防止误差的积累,提高测量的精度,也必须根据“由整体到局部,由高级到低级,先控制后碎部”的原则进行。

地籍平面控制测量服务于地籍调查和地籍图的测绘,一般地籍图的比例尺为1∶500、1∶1000或1∶2000,并且图上各要素的相对平面位置精度一般要高于同比例尺的地形图。

为了顺利进行界址点测量和地籍图测绘,保证相邻界址点间的距离中误差满足规范要求,必须有相当密度的图根点作为控制,因此地籍平面控制网也要相应增加密度。

在城镇中建筑物比较密集,道路上车辆人流多,通视条件较差,有时传统控制测量方法(如三角测量)难以实现,因此现在多采用导线测量或GPS技术建立平面控制网。

2 当前城市GPS测量应用中存在的问题城市地籍测量中,由于各种建、构筑物数量多、分布复杂,对GPS卫星信号的遮挡非常严重,使这种测量方式和外界观测环境之间的矛盾更加突出。

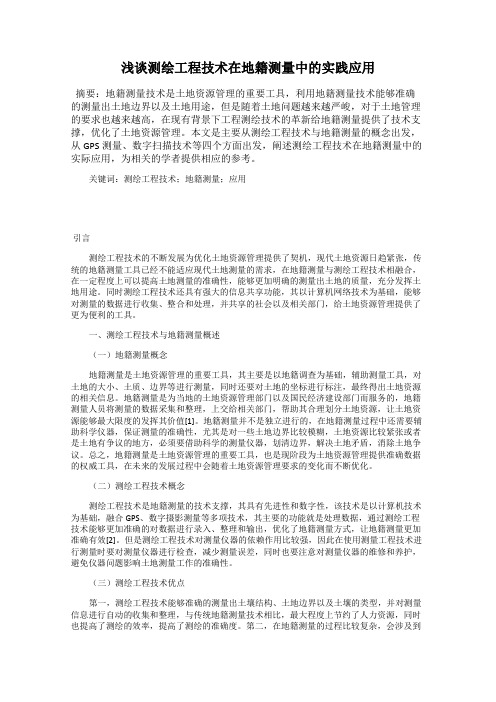

浅谈测绘工程技术在地籍测量中的实践应用摘要：地籍测量技术是土地资源管理的重要工具，利用地籍测量技术能够准确的测量出土地边界以及土地用途，但是随着土地问题越来越严峻，对于土地管理的要求也越来越高，在现有背景下工程测绘技术的革新给地籍测量提供了技术支撑，优化了土地资源管理。

本文是主要从测绘工程技术与地籍测量的概念出发，从GPS测量、数字扫描技术等四个方面出发，阐述测绘工程技术在地籍测量中的实际应用，为相关的学者提供相应的参考。

关键词：测绘工程技术；地籍测量；应用引言测绘工程技术的不断发展为优化土地资源管理提供了契机，现代土地资源日趋紧张，传统的地籍测量工具已经不能适应现代土地测量的需求，在地籍测量与测绘工程技术相融合，在一定程度上可以提高土地测量的准确性，能够更加明确的测量出土地的质量，充分发挥土地用途。

同时测绘工程技术还具有强大的信息共享功能，其以计算机网络技术为基础，能够对测量的数据进行收集、整合和处理，并共享的社会以及相关部门，给土地资源管理提供了更为便利的工具。

一、测绘工程技术与地籍测量概述（一）地籍测量概念地籍测量是土地资源管理的重要工具，其主要是以地籍调查为基础，辅助测量工具，对土地的大小、土质、边界等进行测量，同时还要对土地的坐标进行标注，最终得出土地资源的相关信息。

地籍测量是为当地的土地资源管理部门以及国民经济建设部门而服务的，地籍测量人员将测量的数据采集和整理，上交给相关部门，帮助其合理划分土地资源，让土地资源能够最大限度的发挥其价值[1]。

地籍测量并不是独立进行的，在地籍测量过程中还需要辅助科学仪器，保证测量的准确性，尤其是对一些土地边界比较模糊，土地资源比较紧张或者是土地有争议的地方，必须要借助科学的测量仪器，划清边界，解决土地矛盾，消除土地争议。

总之，地籍测量是土地资源管理的重要工具，也是现阶段为土地资源管理提供准确数据的权威工具，在未来的发展过程中会随着土地资源管理要求的变化而不断优化。

测绘工程技术在地籍测量中的运用探讨摘要：随着我国经济社会的不断发展，我国各项科学技术都实现了飞速的发展，尤其是测绘工程技术，它在现代信息技术的支持下实现了进一步的转型和优化，在现代经济社会的大背景下，测绘工程技术所涉及的一些理念实现了更新，通过在测绘工程技术中对有关设备进行引用，可以有效降低整体资金的投入，提高工作效率，从而更好地推动了我国该产业的进一步发展。

在地籍测量过程中有非常多的影响因素，有关人员要对此有着深刻的认识，并将测绘工程技术在地籍测量中加以应用，本文将主要以此为话题，针对有关内容进行探讨。

关键词：测绘工程技术；地籍测量；应用；基本概念引言在现代地籍测量中经常会用到一些技术，比如说 RTK技术，GPS 技术以及相应的遥感技术。

这些技术在传统的地籍测量中都会经常用到，随着现在经济社会的不断发展，相应的技术也实现了进一步的创新，更好地保障了地籍测量的准确性。

现代工作人员结合实际的工程情况对测绘工程技术进行创新，引进新型的测绘工程技术应用到地籍测量中，可以有效地保障工作效率的提升，推动了我国相关行业的进一步发展。

1.测绘工程技术1.1全球定位系统我国的航天技术以及相应的地理信息定位技术，在这些年来已经有了一定程度的发展，而这些技术也在越来越普遍地应用到日常的生活之中以及各个行业之中。

所以近些年来，全球定位系统也逐渐应用到了测绘工程的技术领域。

从本质上来看，全球定位系统就是借助于太空之中的卫星，对一个地区的地理信息进行测量描绘。

而后通过无线传输终端传输到相应位置的卫星站，之后再对相应的地理信息数据进行分析，主要是以图像的形式。

在实际的操作过程之中，还会涉及到其他方面的应用，比如相应测试网络的应用，三角网络的应用以及地籍导线网络的应用。

全球定位系统在测绘技术之中得到了广泛的推广，是因为其本身具有非常多优良的特性。

全球定位系统在进行测绘工作的过程之中，能够检测到的范围非常之广，而且可以在任何一个时间进行数据的采集。
