控制桩的埋设和保护控制桩在建筑工程中起着至关重要的作用,它们被用来控制基础的位置和形状,并提供稳定的支撑。
控制桩的埋设和保护是确保整个建筑项目的质量和安全的重要环节。
一、控制桩的埋设1. 地质勘探和设计:在埋设控制桩之前,必须进行充分的地质勘探和设计工作。
地质勘探可以确定地下情况,例如土壤类型、地下水位等,以便合理地设计控制桩的尺寸和布置方式。
2. 埋设深度和直径:控制桩的埋设深度和直径应根据具体情况进行合理设计。
一般来说,桩的埋设深度应超过地下水位,以确保稳定性。
桩的直径则根据需要承受的荷载大小来确定。
3. 基坑开挖:在进行控制桩的埋设之前,需要进行基坑的开挖工作。
基坑的尺寸和形状应与控制桩的布置方式相适应。
开挖基坑时应注意保持基坑的垂直度和坡度,以确保控制桩的正确位置。
4. 桩身和灌浆:在埋设控制桩时,首先需要将桩身沉入基坑中,并确保桩身的垂直度和稳定性。
然后,在桩身的周围进行灌浆作业,以增加桩身的稳定性和承载能力。
5. 桩帽和连接:在控制桩的埋设完成后,需要安装桩帽和连接装置。
桩帽起着连接和支撑的作用,它应该与控制桩牢固地连接在一起,以确保整个系统的稳定性。
二、控制桩的保护1. 防腐保护:控制桩可能会长时间处于潮湿土壤或水中,容易受到腐蚀的侵蚀。
因此,在控制桩的埋设过程中,应采取一定措施来保护控制桩的防腐性能。
可以选择使用防腐涂料或防腐包裹材料覆盖桩身,以延长其使用寿命。
2. 表面保护:在控制桩埋设完成后,需要对其表面进行保护。
可以通过涂刷防腐材料、加装防护层或使用外部防护装置等方式来保护控制桩免受外力和环境的侵蚀。
3. 检测和维护:对控制桩进行定期检测和维护是保障其正常运行的重要措施。
通过使用合适的检测设备和方法,可以及时发现桩身的损坏或变形情况,并采取相应的修复和加固措施。
总结:控制桩的埋设和保护是建筑工程中关键的一环。
在进行埋设之前,必须进行充分的地质勘探和设计工作,以保证控制桩的稳定性和承载能力。
铁路地界桩制作及埋设说明一、地界桩预制:1、铁路地界桩长、宽、高分别为140mm、100mm、800mm;2、铁路地界桩采用C20混凝土,钢筋布置见设计图,混凝土保护层为20mm;二、埋设方法:1、铁路地界桩正面为阴文路徽,背面为阴文“界”字;正面朝线路中心;2、铁路地界桩为白色,阴文及路徽为黑色;3、铁路地界桩埋设在铁路地界上,直线地段间距为150m,曲线地段埋设间距40m;地界拐点处应埋设;注:若栅栏埋在地界边线上或与地界边线距离不足1m的地段可不埋设地界桩;4、铁路地界桩埋设500mm,用C10混凝土维护加固;安保区标桩制作及埋设说明一、安全保护区的范围:根据铁路运输安全保护条例国务院第430号令第十条,铁路线路两侧应当设立铁路线路安全保护区;铁路线路安全保护区的范围,从铁路线路路堤坡脚、路堑坡顶或者铁路桥梁外侧起向外的距离分别为:一城市市区,不少于8米;二城市郊区居民居住区,不少于10米;三村镇居民居住区,不少于12米;四其他地区,不少于15米;二、安保区标桩的预制及埋设:1、铁路安全保护区标桩分为A、B两种,A桩采用钢筋混凝土制作,直接埋入土层中,B 桩采用钢筋混凝土立柱及标牌制作,埋设于混凝土基础中,具体预制详见文件附件2;2、A桩为基本型,沿铁路线路安全保护区边界每200m左右设置一个,特殊地段可增加或减少设置数量,人烟稀少地区可不设置;3、标桩在线路两侧标桩应相错埋设;4、B型桩为辅助型,适用于人员活动频繁地段的道口、桥隧两端、公铁立交附近醒目地点、民居附近和人身伤害事故多发地段的铁路线路安全保护区边界设置;5、埋设安保区标桩的同时,需调查安保区内是否有建筑物或者铁塔、电杆、水塔等高大物体,构筑物高度加3米倒塌后会压在铁路线路上的均应统计,按规定填写铁路线路安全保护区A、B标桩埋设汇总表附件4和铁路线路安全保护区内建构筑物汇总表附件5;注:A、B标桩埋设地点与汇总表要对应,特别是人员活动频繁地段是检查验收的重点;。

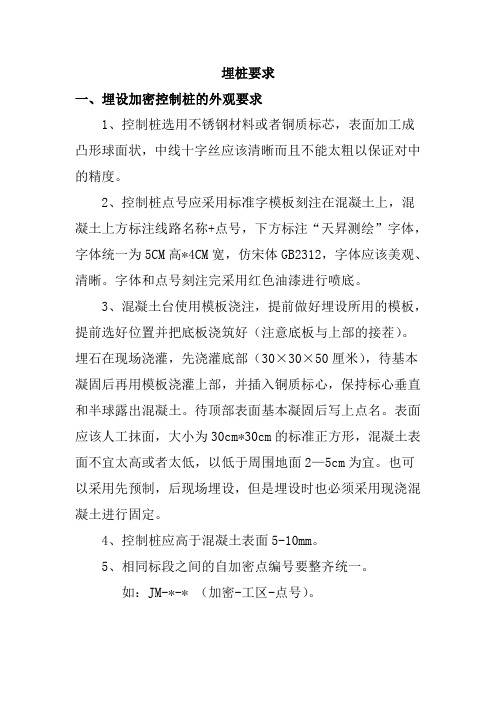

埋桩要求一、埋设加密控制桩的外观要求1、控制桩选用不锈钢材料或者铜质标芯,表面加工成凸形球面状,中线十字丝应该清晰而且不能太粗以保证对中的精度。
2、控制桩点号应采用标准字模板刻注在混凝土上,混凝土上方标注线路名称+点号,下方标注“天昇测绘”字体,字体统一为5CM高*4CM宽,仿宋体GB2312,字体应该美观、清晰。
字体和点号刻注完采用红色油漆进行喷底。
3、混凝土台使用模板浇注,提前做好埋设所用的模板,提前选好位置并把底板浇筑好(注意底板与上部的接茬)。
埋石在现场浇灌,先浇灌底部(30×30×50厘米),待基本凝固后再用模板浇灌上部,并插入铜质标心,保持标心垂直和半球露出混凝土。
待顶部表面基本凝固后写上点名。
表面应该人工抹面,大小为30cm*30cm的标准正方形,混凝土表面不宜太高或者太低,以低于周围地面2—5cm为宜。
也可以采用先预制,后现场埋设,但是埋设时也必须采用现浇混凝土进行固定。
4、控制桩应高于混凝土表面5-10mm。
5、相同标段之间的自加密点编号要整齐统一。
如:JM-*-* (加密-工区-点号)。
整个埋设过程如下图所示:挖坑浇底抹面点号刻注埋设控制点参考图二、埋设的技术要求(一)、平面控制点1、点位分布均匀,图形结构好,在特大桥两侧均匀布设,同时考虑在基础施工完成,桥墩起来后两侧不好通视,最好在桥梁一侧也埋设一个相互通视的控制点。
2、控制点在线路横向方向50—150米之间,沿线路纵向方向在300米以上,控制点至少能和相邻的一个控制点通视。
3、考虑GPS观测的技术要求,桩点的视野开阔、对天通视良好(障碍物仰角大于15度);距离高压电线至少300米。
4、在设计所交的控制点如与线路通视的情况下要充分利用,以提高施工测量精度。
5、每个隧道开挖口至少埋设三个控制点,三个相互通视,与进洞口通视的埋设一个,距离大约100米,其余两个与控制点在300米以上。
洞口投点后,其投点应与三个控制点中的某一个通视距离在600米以上,以保证进洞的方向观测误差,保证贯通精度。
电缆警示桩埋设标准电缆警示桩是一种用于标识电缆埋设位置的设施,它在电缆埋设过程中起着非常重要的作用。
为了确保电缆警示桩的有效使用,必须按照一定的标准进行埋设。
本文将详细介绍电缆警示桩的埋设标准,以便相关人员在实际操作中能够遵循规范,确保电缆的安全和稳定运行。
首先,电缆警示桩的埋设位置应该与电缆的实际位置一致。
在进行埋设前,必须对电缆的具体位置进行准确的测量和标记,以确保警示桩的埋设位置准确无误。
在埋设过程中,应该严格按照测量结果进行操作,避免出现偏差和误差。
其次,电缆警示桩的埋设深度也是非常重要的。
一般情况下,电缆警示桩的埋设深度应该在地面以下50厘米左右,以确保其不会被外部因素损坏。
同时,埋设深度还应该考虑到地下水位、土壤类型等因素,以确保警示桩的稳固性和耐久性。
另外,电缆警示桩的埋设间距也需要符合一定的标准。
一般情况下,电缆警示桩的埋设间距应该在1米到2米之间,以确保电缆的埋设位置能够清晰可见。
在实际操作中,应该根据电缆的具体情况和埋设环境进行合理的间距设置,避免出现过于密集或过于稀疏的情况。
此外,电缆警示桩的埋设角度也需要特别注意。
一般情况下,电缆警示桩的埋设角度应该垂直于地面,以确保其在不同角度下都能够清晰可见。
在进行埋设时,应该使用专业工具进行角度调整,避免出现倾斜或歪曲的情况。
最后,电缆警示桩的埋设材料和固定方式也需要符合相关标准。
一般情况下,电缆警示桩的埋设材料应该选择耐腐蚀、耐磨损的材料,以确保其能够长期使用。
同时,在固定方式上,应该选择适合的固定工具和方法,确保警示桩能够稳固地固定在地下。
总之,电缆警示桩的埋设标准对于电缆的安全运行和维护起着至关重要的作用。
只有严格按照标准进行埋设,才能够确保电缆警示桩的有效使用,避免出现安全隐患和事故发生。
希望相关人员能够认真遵守埋设标准,确保电缆的安全和稳定运行。
桩基技术规范要求桩基技术规范要求一、测量:1、数据必须有计算,复核2人,且有签名。
2、测量程序:先有确切的数据后,再进行实地放样。
3、测量偏差≤5mm<核对护筒>。
4、粗样一次性宜放样3个以上,分便相互核对。
5、核对好的护筒,应该进行用第二控制点来检查。
6、长度测量要求卷尺拉直、平。
可进行往返读数据取均值。
二、护筒埋设:1、护筒周边用粘土整实。
2、护筒埋得偏差≤20 mm。
三、钻机就位:1、要求钻机稳固,整平。
2、对中要求,偏差≤10 mm。
四、成孔:1、详细记录弧石5-②与7-②进入顶面与穿透底面的深度。
2、进中风化7-③层1D终孔。
3、终孔孔深记录必须准确。
4、终孔后一次清孔不小于1.5小时,终孔泥浆比重≤1.2。
用线绳进行孔深探测。
沉渣≤1m。
五、钢筋笼安装:1、钢筋笼严格制作要求,经验明后,投入使用。
2、钢筋焊接长度后102,厚度≥0.72 高度≥0.72。
外观平直、饱满圆滑。
电焊条必须绕甲502。
3、安放过程要求稳、直。
下笼遇阻,严禁猛墩。
4、锚作钢筋笼必须有起吊。
5、笼顶标高控制高出设计要求10cm,严禁有下沉现象。
六、导管安放:1、确切记录导管长度,节数。
2、丝扣进行必须紧密,如放密封圈。
七、二清清孔:1、下循清孔,必须到孔底后方,进行双循环清孔。
2、清孔时注意观察压力变化,及孔口水位高度。
3、清孔沉渣厚度≤5 cm、泥浆1.10-1.16才可允许砼沉渣。
八、混凝土灌注:1、初斗砼方量必须满足理论初灌量要求导管埋深不小于80cm2、自拌砼要求理管深度宜控制在2-6 m。
孔底10m内埋管宜控制在3以内。
3、导管只许起拔1节。
严禁一次性拆管2节。
灌注至设计标高后,导管理深应控制在3m左右。
4、实际桩顶标高60设计桩顶高出1.8米。
5、混凝土质量:塌落厚18-22cm,单孔测检次数不少于3次。
料配置,严格遵守偏差要求。
水文断面桩埋设要求
水文断面的桩埋设是指在河流、湖泊或其他水域中进行水文测量时,为了稳定和准确地测量水文数据,需要在水中埋设测量桩的要求。
桩埋设的要求通常包括以下几个方面:
1. 桩的稳固性,桩的埋设需要保证桩的稳固性,以防止水流、波浪或其他外力对桩的影响,影响测量数据的准确性。
通常要求桩的埋设深度要足够,桩身要坚固,能够承受水流冲击和外力影响。
2. 桩的高度标志,桩的埋设需要保证桩顶能够露出水面,并且需要设置明显的高度标志,便于测量人员进行水位观测和记录。
3. 桩的布设密度,根据水文测量的需要,桩的布设密度需要合理确定,以保证测量的全面性和准确性。
通常要求在水文断面中间和两侧都要布设测量桩,以覆盖整个断面的水文特征。
4. 桩的材质和防腐要求,由于桩长期处于水中,需要考虑桩材料的防腐性能,一般要求采用耐水腐蚀的材质,并且需要对桩进行防腐处理,延长桩的使用寿命。
5. 桩的位置测量和记录,桩的埋设位置需要进行精确的测量和记录,以确保后续的水文测量数据准确可靠。
通常要求使用GPS等定位技术对桩的位置进行测量,并建立桩位图纸和桩位台帐。
总的来说,水文断面桩埋设要求包括桩的稳固性、高度标志、布设密度、材质和防腐要求、位置测量和记录等多个方面,这些要求都是为了保证水文测量数据的准确性和可靠性。
道口桩是一种用于道路交通安全管理的设施,主要用于划分车行道和非机动车道之间的交界处,以及道路与其他非道路区域之间的交界处。
道口桩的正确埋设是确保交通安全和道路可持续发展的关键因素之一。
在本文中,我们将介绍道口桩埋设的标准和要求。
一、道口桩的分类根据不同的使用场景和功能,道口桩可以分为多种类型,包括单面反光道口桩、双面反光道口桩、柔性道口桩和硬质道口桩等。
其中,单面反光道口桩主要用于划分车行道和非机动车道之间的交界处,双面反光道口桩适用于道路与其他非道路区域之间的交界处,柔性道口桩适用于有较大碰撞风险的区域,硬质道口桩适用于需要强烈划分的区域。
二、道口桩的材料选择道口桩的材料应具备一定的耐久性、抗冲击性、防腐蚀性和反光性能。
常见的材料包括聚氨酯材料、聚乙烯材料、聚丙烯材料和玻璃钢材料等。
在选择道口桩的材料时,需要考虑其使用环境和预期寿命等因素。
三、道口桩的埋设要求1. 埋设深度:道口桩的埋设深度应根据不同的使用场景和功能确定。
一般来说,单面反光道口桩的埋设深度应不少于400mm,双面反光道口桩的埋设深度应不少于600mm,柔性道口桩的埋设深度应不少于800mm,硬质道口桩的埋设深度应不少于1000mm。
2. 埋设间距:道口桩的埋设间距应根据不同的使用场景和功能确定。
一般来说,单面反光道口桩的埋设间距应不大于5m,双面反光道口桩的埋设间距应不大于10m,柔性道口桩的埋设间距应不大于2m,硬质道口桩的埋设间距应不大于3m。
3. 埋设方式:道口桩的埋设方式应根据不同的使用场景和功能确定。
一般来说,单面反光道口桩和双面反光道口桩采用插入式埋设方式,柔性道口桩和硬质道口桩采用钻孔式埋设方式。
4. 埋设角度:道口桩的埋设角度应根据不同的使用场景和功能确定。
一般来说,单面反光道口桩和双面反光道口桩的埋设角度应为倾斜式,柔性道口桩的埋设角度应为垂直式,硬质道口桩的埋设角度应为倾斜式或垂直式。
四、道口桩的维护管理道口桩的维护管理是保证其正常运行和寿命的关键因素之一。
桩基技术交底中的桩长与直径设计与埋设要求引言:桩基是建筑工程中常见的一种基础类型,其负责承受建筑物的重力和侧向荷载。
在桩基工程中,桩长与直径的设计以及埋设要求是至关重要的环节。
因此,本文将从桩长与直径设计、埋设要求等方面展开论述。
一、桩长设计桩长的设计旨在确保桩的稳定性和承载力。
合理的桩长设计可以确保桩基不会发生下沉、倾斜或失稳等问题。
在进行桩长设计时,需要考虑以下几个因素。
1.1 土壤条件不同土壤类型的承载力和变形特性各不相同,因此在桩长设计中需要充分考虑土壤条件。
例如,软土层的承载力较低,可能需要较长的桩长来确保足够的承载能力。
1.2 建筑物荷载桩的设计承载力需要与建筑物的重力和侧向荷载相匹配。
建筑物的荷载可以通过结构计算获得,进而指导桩长的设计和选择。
1.3 桩基的设计目标根据不同的设计目标,桩长的选择也会有所变化。
例如,如果需要抵抗地震力或者抗浮力,桩长需要相应进行调整。
二、桩直径设计桩直径设计与桩身的承载能力和变形特性息息相关。
合理的直径设计可以确保桩体在荷载作用下不发生破裂或变形过大等问题。
在进行桩直径设计时,需要考虑以下几个因素。
2.1 桩身的承载能力桩的直径直接影响桩身的承载能力。
较大的直径可能会增加桩长上的摩擦阻力,从而提高承载能力。
因此,在设计中需要根据桩体的负荷情况和预期承载能力进行合理的直径选择。
2.2 变形控制桩直径也会影响桩身的变形情况。
较大的直径能够提供更大的刚度,从而减小桩身的变形,提高工程的稳定性。
因此,在设计过程中需要综合考虑承载能力和变形要求,选择适当的桩直径。
三、桩基的埋设要求桩基的埋设要求是确保桩体能够有效承担建筑物荷载的重要保证。
合理的埋设要求可以有效提高桩基的承载能力和稳定性。
在实际操作中,需要关注以下几个方面。
3.1 桩的垂直度桩的垂直度对于桩基工程的成功实施至关重要。
不合理的垂直度偏差可能导致桩体的承载能力下降,甚至引起整个建筑物的不稳定。
因此,在桩基埋设过程中需要采取相应的措施,确保桩的垂直度符合设计要求。
桩基护桩埋设要求《关于桩基护桩埋设要求的那些事儿》咱今儿就来唠唠这桩基护桩埋设要求,这可不是小事儿呀!就好比是给桩基这个“大宝贝”找了一群忠诚的“护卫”。
你想想,要是护桩埋设不达标,那可就乱套啦!就好像一群不靠谱的保镖,关键时刻掉链子,那还得了!所以呀,咱可得认真对待。
首先呢,这护桩得埋得稳稳当当的,不能摇摇晃晃跟喝醉酒似的。
这就好比盖房子打地基,得牢固啊!要是稍微来点风吹草动,它就东倒西歪的,那还怎么保护我们的桩基呀。
然后呢,定位得准确呀!不能瞎埋一气,得找准位置,不然就成了瞎指挥的“糊涂蛋”。
这准确的定位就像是给桩基穿上了合身的铠甲,既合适又能起到最大的保护作用。
还有啊,数量也得够。
要是就那么零星几个护桩,怎么能抵挡住外界的各种干扰呢?这就像是打架,一个好汉三个帮,多几个“兄弟”帮衬着,心里才踏实嘛。
咱埋设护桩的时候还得细心点,别毛毛躁躁的。
就跟给宝贝打扮一样,得耐心细致地把每一个细节都处理好。
要是马马虎虎的,指不定就埋下什么隐患呢。
说起来,这护桩埋设还真有点像是一门艺术。
要把它做到完美,可不是那么容易的事儿。
得花费心思,就像艺术家精心雕琢自己的作品一样。
有时候我就在想啊,要是护桩也有思想,它们肯定也希望自己能出色地完成任务,好好地保护桩基呢。
所以咱可不能辜负了这些默默奉献的“小卫士”呀。
总之呢,桩基护桩埋设要求可不是开玩笑的,马虎不得。
咱得打起十二分的精神,严格按照要求来,让这些护桩真正成为桩基可靠的“守护者”。
只有这样,我们的工程才能稳稳当当的,不出岔子。
咱可不能因为这点小事儿,让整个工程都跟着受影响呀,那可就得不偿失啦!哈哈,好好对待护桩埋设要求,就是在为我们的工程保驾护航呢!。
埋桩要求
一、埋设加密控制桩的外观要求
1、控制桩选用不锈钢材料或者铜质标芯,表面加工成凸形球面状,中线十字丝应该清晰而且不能太粗以保证对中的精度。
应统一定做。
2、控制桩点号应采用标准字模板刻注在混凝土上,混凝土上方标注线路名称+点号,下方标注“天昇测绘”字体,字体统一为5CM高*4CM宽,仿宋体GB2312,字体应该美观、清晰。
字体和点号刻注完采用红色油漆进行喷底。
3、混凝土台使用模板浇注,提前做好埋设所用的模板,提前选好位置并把底板浇筑好(注意底板与上部的接茬)。
埋石在现场浇灌,先浇灌底部(70×70×30厘米),待基本凝固后再用模板浇灌上部,并插入铜质标心,保持标心垂直和半球露出混凝土。
待顶部表面基本凝固后写上点名。
表面应该人工抹面,大小为30cm*30cm的标准正方形,混凝土表面不宜太高或者太低,以低于周围地面2—5cm为宜。
也可以采用先预制,后现场埋设,但是埋设时也必须采用现浇混凝土进行固定。
4、控制桩应高于混凝土表面5—10mm。
5、相同标段之间的自加密点编号要整齐统一。
如:JM-*-* (加密-工区-点号)。
整个埋设过程如下图所示:
挖坑浇底
抹面点号刻注
埋设控制点参考图
二、埋设的技术要求
(一)、平面控制点
1、点位分布均匀,图形结构好,在特大桥两侧均匀布设,同时考虑在基础施工完成,桥墩起来后两侧不好通视,最好在桥梁一侧也埋设一个相互通视的控制点。
2、控制点在线路横向方向50—150米之间,沿线路纵向方向在300米以上,控制点至少能和相邻的一个控制点通视。
3、考虑GPS观测的技术要求,桩点的视野开阔、对天通视良好(障碍物仰角大于15度);距离高压电线至少300米。
4、在设计所交的CPI、CPII控制点如与线路通视的情况下要充分利用,以提高施工测量精度。
5、每个隧道开挖口至少埋设三个控制点,三个相互通视,与进洞口通视的埋设一个,距离大约100米,其余两个与控制点在300米以上。
洞口投点后,其投点应与三个控制点中的某一个通视距离在600米以上,以保证进洞的方向观测误差,保证贯通精度。
(二)、高程控制点
1、水准点沿线路两侧布设,点间距300米左右,以能满足施工要求为准,布设在距线路100米范围内又不受施工干扰的地方。
在特大桥两桥台位置或中间位置必须加密,长大隧道进出口必须埋设水准桩。
2、实地选点在技术设计的基础上进行,水准点宜均匀
布设在测区内,水准点的位置应能保证埋设标石的稳定、安全和长期保存,并便于观测。
水准点应尽可能选在土质坚硬、安全僻静、观测方便和便于长期保存的地方。
3、施工高程控制点的位置应根据施工放样的需要来确定,应保证每个分布工程部位至少有2个高程点。
4、对于某些需要加密的部位,如果此时CPI、CPII平面控制点高度便于施测,优先采用平面点与水准点共点的方法布设。
5、水准点的埋设标准参照平面控制点的埋设标准
4-素土;5-冻土线;6-贫混凝土(单位:cm)
1、水准控制点要重新埋设,埋设时要充分考虑以后无碴轨道施工测量方便,不能与路肩高差太大,也不能与线路距离太远。
水准点离线路横向距离约70-100米,土质较好、比较稳定,能长期保存,便于引测。
纵向间距约2000米,可
适当加密,在特大桥两桥台位置或中间位置必须加密,长大隧道进出口必须埋设水准桩。
2、在设计院测量过程中,各总队要派现场测量人员跟随,测量人员要清楚自己各队所埋设的水准桩位置,在测量过程中适当引测部分以前的水准控制点,以便及时对测量数据进行比较。
3、各队必须按照标准进行埋设,提前做好埋设所用的模板,提前选好位置并把底板浇筑好(注意底板与上部的接茬),待设计院测量人员到位后再浇筑上部。
4、水准点标石见图1,采用混凝土标石和铜质标心(设计院自带),标心顶部为半球形。
埋石在现场浇灌,先浇灌底部(70×70×30厘米),待基本凝固后再用模板浇灌上部,并插入铜质标心,保持标心垂直和半球露出混凝土。
待顶部表面基本凝固后写上点名。
例如:武广高铁编号从岳阳到韶关为201开始增加,分区间埋石时,按里程平均1.5千米一点留出编号,不够时可在编号后加支点编号,如BSII366-1。
