总平面图的设计和画法 认识总平面图

施工现场总平面图布置施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

1施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

2施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

3施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物(构筑物)、确定施工现场区域。

施工现场总平面布置施工总平面布置图是拟建工程施工现场的总平面布置图。

根据施工计划和施工进度的要求，对道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等进行合理的规划和安排。

在施工现场，正确处理整个现场、永久性建筑和拟建项目施工过程中所需的所有设施之间的空间关系。

建筑总平面是一个工程。

施工组织设计的重要组成部分(以及一些特殊的施工方案)，也是工程投标中技术指标的重要组成部分。

现在CAD广泛使用，建筑总平面基本都是用CAD绘制的。

这里以CAD软件的应用为例，说明如何绘制建筑总平面图。

1施工总平面图绘制依据1.各种设计资料，包括施工总平面图、地形图、区域规划图、建设项目范围内所有现有和规划的设施。

2.建设项目现场调查(周边道路及交通状况、现有建筑、水电接口、现场排水口、施工区域、围墙出入口设置等)).3.建设项目的概况、施工方案和施工进度，以便了解各施工阶段的情况，合理规划施工现场。

4.各种建筑材料、构件、加工产品、施工机械和运输工具的清单(包括所需数量和外形尺寸等信息),以便规划施工场地内的存放地点和运输路线。

5.各部件加工厂的规模，仓库和其他临时设施的数量和规格。

6、施工现场消防安全技术规范《JGJ施工现场临时建筑技术规范》GB 50720-2011/T 188-2009。

7.地方政府和建设单位对施工现场安全文明施工的有关规定，以及建设单位的安全文明施工标准。

2绘制施工总平面图的原则1.在满足建设要求的前提下，少占地，不占用交通道路。

2.主要施工机械设备的布置满足施工要求。

3.尽量减少场内运输距离，尽可能避免二次搬运。

4.在满足施工需要的前提下，临时工程进度越小越好，以降低临时工程费用。

5.充分考虑劳动保护、环境保护、技术安全、消防要求等。

6.遵守当地主管部门和建设单位对施工现场安全文明施工的有关规定。

3施工总平面布置的主要内容和绘制步骤1.绘制拟建建(构)筑物，确定施工场地面积。

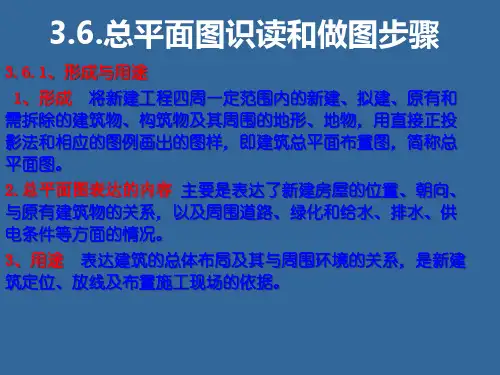

第八章建筑施工图第1-2节§8—1 概述§8—2 建筑总平面图一.教学目的了解房屋的组成，房屋施工图的设计过程、设计内容.熟识施工图中常用的各种符号。

掌握建筑总平面图的形成、图示内容、读图方法以及图样的绘制方法。

二.教学重点讲课重点：施工图中常用符号建筑总平面图的图示内容，绘制方法。

三。

教学难点有序地讲解房屋的组成，不显得杂乱无序.索引符号的使用学生容易混淆。

总平面图的图示内容应事先整理好讲解的顺序。

四。

布置作业看书练习阅读总平面图预习建筑平面图相关内容§8-1 概述房屋时共人们生活、生产、学习和娱乐的场所,与人们关系密切相关。

房屋建筑图：将一幢拟建房屋的内外形状和大小,以及各部分的结构、构造、装修、设备等内容，按照“国标”的规定，用正投影方法详细准确地画出的图样.它是用以指导施工的一套图纸,所以又称为“施工图”.一。

房屋的组成及其作用组成：基础（梁）、回填土（不是房屋的一部分）,墙（内外墙)、地面、楼面、屋面（隔热层、女儿墙、檐口线）、楼梯（雨蓬、休息平台、安全板、梯间窗）、户门（房门）、梁、柱、窗户（窗台板、窗扇）其它细部构件（阳台、勒脚、散水、排水沟、防潮层、雨水管）。

注意前后顺序的安排。

二。

施工图的产生及其分类房屋建造需两个阶段：设计、施工。

房屋建筑图（施工图）的设计也需两个阶段：初步设计、施工图设计.(对一些复杂工程，还应增加技术设计(扩大初步设计)阶段，为调节各工种的矛盾和绘制施工图作准备)（一）初步设计阶段1。

设计前的准备2.方案设计3.绘制初步设计图（二）施工图设计阶段-—注意是将已经批准的初步设计图,按照施工的要求给予具体化。

一套完整的施工图，应包括：1。

图纸目录2.设计总说明3。

建筑施工图（建施）4。

结构施工图（结施）5。

建筑装修图6。

设备施工图（设施)三.施工图的图示特点1。

施工图中的各图样,主要是用正投影法绘制。

2.房屋形体较大，施工图一般采用较小比例绘制。
