第九章园林工程图--园林总平面图园林设计的五阶段1、任务书阶段2、基地调查和分析阶段3、方案设计阶段4、初步设计阶段5、施工图设计阶段方案设计阶段* 设计图纸：* 1、场地现状图* 2、总平面图* 3、功能分区图* 4、种植设计总平面图* 5、主要景点的大平面图* 6、主要景点的立面图或效果图* 7、设备管网与场地外线衔接的示意图或文字说明初步设计阶段* 设计图纸（园林景观专业）* 1、总平面图* 2、竖向布置图* 3、种植设计总平面图* 4、水景设计图* 5、铺装设计图* 6、园林景观建筑、小品设计图* 7、设备管网与场地外线衔接的示意图或文字说明施工图设计阶段* 设计图纸（园林景观专业）* 1、总平面图、平面分区图及分区放大平面图* 2、竖向布置图* 3、种植设计总平面图及种植详图* 4、水景设计图及详图* 5、铺装设计图及详图* 6、园林景观建筑、小品设计图及详图* 7、设备管网与场地外线衔接的示意图或文字说明园林工程图根据内容和作用的不同可分为：园林设计图：包括园林总平面图、竖向设计图、种植设计图。
园林施工图：建筑施工图：园林建筑施工图、假山工程图、园路工程图、驳岸工程图。
结构施工图设备施工图总平面图是园林总体规划设计图的简称，它表明了一个区域范围内园林总体规划设计的内容，反映了组成园林各个部分之间的平面关系及长宽尺寸，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。
第一节总平面图的内容总平面图是表现整个规划区域范围内各造园要素及周围环境的水平正投影图。
总平面图图纸上应反映出地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透视线、定点放线的依据等。
主要内容有：一、图名、图例。
二、规划用地区域现状及规划的范围。
二、对原有地形地貌等自然状况的改造和新的规划。
四、以详细尺寸或坐标网格标明山石、建筑物、道路、水系系统及地下或架空管线的位置和外轮廓，并注明其标高。
建筑（总图）专业制图统一规定前言面积计算随着工程建设发展需要，更好地为工程建设服务及今后建筑节能计算的需要，特对建设工程项目各项面积（各层建筑面积、总建筑面积、建设用地面积、建筑基底面积、建筑基地总面积、绿化面积、防火分区面积、人防面积……）的计算提出如下要求：各工程项目在绘制总平面图、建筑各层平面图……时须设专门的面积计算层，并以PL线逐项勾出计算面积范围，以便核查。
平面体型及空间变化较为复杂的工程项目，送校、审图纸时，应附各项面积计算书及面积简图（用PL线勾出面积计算范围）。
为保证设计质量，提高制图效率，做到图面清晰、简明，满足设计、施工、存档的要求，适应飞速发展的工程建设的需要，按照“建筑工程设计文件编制深度的规定”、“民用建筑工程建筑施工图设计深度图样”（以下简称“图样”）要求，以“总图制图标准”GB/T50103-2001、“房屋建筑制图统一标准”GB/T50104-2001（以下简称“建筑标准”）为依据，特拟定以下规定：一、图纸幅面及图框尺寸图纸幅面及图框尺寸，见“统一标准”表2.1.1及表2.1.3，每个工程项目每个专业所使用的图纸幅面种类不宜多于2种（除目录及表格外）。
二、图线基本图线宽度b的确定，应根据基项目的复杂程度及比例大小确定，但最小线宽不得小于0.18mm。
其具体的基本线宽b值及相应的线宽组值，可参见“统一标准”表3.0.1。
（一）总平面图绘制（二）建筑平、立、剖面图绘制目前建筑图绘制，采用的绘图软件为“天正”建筑软件，该软件对层、线型、字型等均有统一设置，但线宽的设置须由具体设计人员确定，建议线宽设定：三、字体除标题、封面采用粗体汉外，图纸内汉字一律采用长仿宋字，文字的高宽比按“统一标准”表4.0.3数值选用；图中的阿拉伯数字、罗马数字及拉丁字母的书写、排列应符合“统一标准”中表4.0.5的规定。
字体高度宜按下表采用：（请注意不同比例图纸的字高变化）四、比例绘图所用比例应根据工程图纸复杂程度及图纸用途优先采用“统一标准”中的常用比例：1:1、1:2、1:5、1:10、1:50、1:100、1:150、1:200、1:500、1:1000、1:2000、1:5000、1:10000、1:20000、1:50000、1:100000、1:200000；同一张图纸内所用比例不应超过2种。
1关于水系：
水要有阴影，不过是内投影。
可以用图层特效来做，也可以用高斯模糊。
要有光感，可以用退晕，也可以用滤镜打光。
2草地：
草地在红线内外一定要区分开色象和明度饱和度，不然颜色会很靠。
尽量不要拖来一块真实的草地来图片代替绿色块，虽然草地图片看起来很真实，但是整体不协调，还会加大内存消耗。
3投影：
投影偶个人做法是复制一层，放在下面，选中，按住ctrl+art，然后按箭头键。
低矮的可以用图层特效，但是建筑不要，会很假。
4山包的做法：
也就是传说中的地形。
选中一块区域，添绿色，噪点，打光，反选，羽化，删除，好。
5拉模的做法
用路径勾出形状，然后变成选区，添一种颜色，我通常用黄灰或蓝灰，给个透明度，ok! 6树的做法:
先在cad中画出轮廓,再导入ps中,添加一种或几种颜色,花草,灌木同样搞定.
7色彩关系:
其实说了那么多,最重要的就是色彩关系,无论是总平,还是透视图,如果色彩关系不好,其他东西都是空谈.色彩关系是最.最.最重要的.
其实技法只是一方面，因为画表现图最重要的不是技法,而是色彩感觉!!！这没有办法用具体的语言十分切地表达清楚，因为它不是独立于图存在的，每个人的观点也是不同的。
即使用同样的步骤来做同一张图，每个人也都会有不同的效果。
所以建议大家多看色彩书籍。
如果您不是美术专业的也没关系，完全可以通过多看色彩理论和色彩构成方面的书来弥补。
毕竟色彩感觉也不是天生的，它可以有意识地来培养！
这就是我画总平的大体过程，发上来抛砖引玉，请大家多多支持。
无论您是刚开始做还是顶尖级高手都请多多指点。
以上方法只是个人观点。
如果有其他的更好的方法，无论您是渲染表现公司还是方案设计公司，都欢迎请您帮助指点补充，发上来大家共同讨论，希望大家想法多一点，希望大家技法上都能毫无保留，希望大家共同发展共同进步。

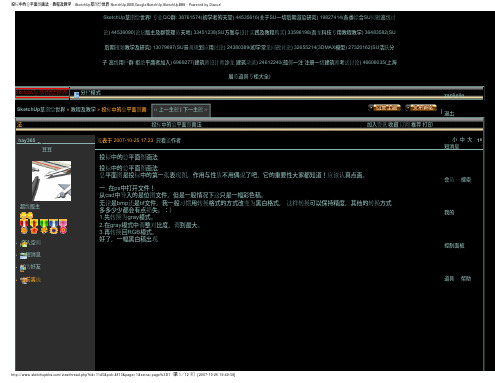

一. 在ps中打开文件！
从cad中导入的是位图文件，但是一般情况下这只是一幅彩色稿。
无论是bmp还是tif文件，我一般习惯用转换格式的方式改变为黑白格式，这样转换可以保持精度，其他的转换方式多多少少都会有点损失。
：）
1.先转换为gray模式。
2.在gray模式中调整对比度，调到最大。
3.再转换回RGB模式。
好了，一幅黑白稿出现了！
二. 分离图线。
有些人可能喜欢不分。
我习惯分离图线层，因为这样好处有如下：
1.所有的物体可以在图线下面来做，一些没有必要做的物体可以少做或不做。
节省了很多时间。
2.物体之间的互相遮档可以产生一些独特的效果！
3.图线可以遮挡一些物体因选取不准而产生的错位和模糊，使边缘看起来很整齐，使图看起来很美。
具体步骤是以colour range 选取方式选中白色，删除。
现在图线是单独的一层了。
把这层命名为图线
三. 分离成功。
为了观察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度
从现在开始，我每个新增加的图层都会命名。
原因：
1.个人习惯。
2. 可以有效防止产生大量无用的废层和无物体层（即空层）。
3. 方便别人，将来别人修改你的图能够很轻松地找到每个物
四. 种树。
现在开始栽树。
需要说明的是，通常我都习惯最后种树，因为树木通常是位图导入，大量的复制会占用机器的内存。
这幅图例外，先种树，是因为这张图既要表现建筑又要表现绿化和景观。
先种树可以定下整个图的整体颜色倾向，基调。
先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉啦。
这张图定的基调是偏黄绿色调的暖灰。
五. 接着做道路和铺装。
选取区域的时候可以用各种选择工具，不要拘泥于一种工具。
填色后调颜色，要和树木色彩协调。
注意道路的颜色一定不要用纯灰色的，尽量做成冷灰或暖灰，我这里做成偏黄绿色色
六. 做基础设施和地面小装饰，如停车场，沟，支架，彩色钢板等，然后调色，和整体色彩要协
七. 做主体建筑和山包。
建筑：主体建筑的色彩一很重要，调的时候一定要谨慎，不要和主体色彩有强烈的对比。
山包：通常小的地形起伏叫山包，大的地形起伏叫............大山包！！也就是传说中的地形！目前无论是建筑设计与规划还是景观规划都似乎注重地形的表现，它已经越来越引人重视了。
而在渲染表现公司，更习惯称它为山包。
形象！
八. 草地要有色彩区分，加noise 要有密度的疏密之分！小区内外要有区分。
这里的内部颜色做的很深，是为了突出重点!右侧挨路处有投影，是因为有地
九. . ok！大功告成！这样基本上就算成功了。
也可以加一层雾，效果可能会更好一点。
我最后加在物体的最上一层加了一层雾，透明度自己把握
十. 加文字和红线。
加上文字和红线就是现在大家看到的样子，文字和红线可以单独导出一层，视甲方需要加或不加。
这样就比较方便修改了。
ok!齐活！可以休息一会了！
附注一：局部效果局部效果1
局部效果2
局部效果3
局部效果4。
