04 总平面图的设计和画法 第四部分 如何又快又好的画一张总图

平面图的绘制步骤平面图的绘制步骤是一个非常重要的技能，可以帮助我们更好地理解和展示各种空间结构。

下面是一个大致的步骤，供你参考：第一步：确定绘制的对象和范围在绘制平面图之前，首先需要明确绘制的对象是什么，是一个房间、一个建筑物还是一个地区。

然后确定所绘制区域的范围和尺寸，这将决定绘图的比例和绘图纸的大小。

第二步：收集必要的资料在开始绘图之前，需要收集一些必要的资料，如建筑图纸、测量记录或者现场调查数据。

这些资料将帮助你准确地绘制出平面图。

第三步：准备绘图工具和材料绘制平面图需要一些专业的绘图工具和材料，如绘图板、铅笔、直尺、量角器、图钉、曲线板和填充色彩等。

确保这些工具和材料准备齐全，以便顺利地进行绘制。

第四步：绘制基础框架在绘制平面图之前，需要先绘制基础框架。

框架可以包括边界线、坐标轴、比例尺等。

这些框架的绘制将为后续的绘制工作提供方向和基准点。

第五步：细化绘图内容根据收集到的资料，将绘图内容细化并进行具体的绘制。

可以先绘制出各个空间的外形轮廓，然后再逐步添加细节，如门窗、家具、设备等。

绘制过程中需要使用适当的比例和尺寸，并注意各个要素之间的相对位置和比例关系。

第六步：添加文本和符号在绘制平面图时，需要给各个要素添加相应的文字和符号。

文字可以标注房间名称、尺寸、功能等信息，而符号可以表示一些特定的要素，如窗户、出口、水管等。

这些文字和符号的添加将使平面图更加直观和易懂。

第七步：校对和修正完成绘图工作之后，需要进行校对和修正。

校对可以帮助发现可能存在的错误和问题，如尺寸不准确、图形关系混乱等。

修正则是根据校对结果对绘图进行修改和调整，确保最终的平面图是准确并且符合要求的。

以上就是平面图绘制的大致步骤。

当然，在实际操作中还有很多细节和技巧需要掌握，需要不断地实践和经验积累。

希望这篇文章能够对你有所帮助，祝你绘制出精确而美观的平面图！。

1关于水系：水要有阴影，不过是内投影。

可以用图层特效来做，也可以用高斯模糊。

要有光感，可以用退晕，也可以用滤镜打光。

2草地：草地在红线内外一定要区分开色象和明度饱和度，不然颜色会很靠。

尽量不要拖来一块真实的草地来图片代替绿色块，虽然草地图片看起来很真实，但是整体不协调，还会加大内存消耗。

3投影：投影偶个人做法是复制一层，放在下面，选中，按住ctrl+art，然后按箭头键。

低矮的可以用图层特效，但是建筑不要，会很假。

4山包的做法：也就是传说中的地形。

选中一块区域，添绿色，噪点，打光，反选，羽化，删除，好。

5拉模的做法用路径勾出形状，然后变成选区，添一种颜色，我通常用黄灰或蓝灰，给个透明度，ok! 6树的做法:先在cad中画出轮廓,再导入ps中,添加一种或几种颜色,花草,灌木同样搞定.7色彩关系:其实说了那么多,最重要的就是色彩关系,无论是总平,还是透视图,如果色彩关系不好,其他东西都是空谈.色彩关系是最.最.最重要的.其实技法只是一方面，因为画表现图最重要的不是技法,而是色彩感觉!!！这没有办法用具体的语言十分切地表达清楚，因为它不是独立于图存在的，每个人的观点也是不同的。

即使用同样的步骤来做同一张图，每个人也都会有不同的效果。

所以建议大家多看色彩书籍。

如果您不是美术专业的也没关系，完全可以通过多看色彩理论和色彩构成方面的书来弥补。

毕竟色彩感觉也不是天生的，它可以有意识地来培养！这就是我画总平的大体过程，发上来抛砖引玉，请大家多多支持。

无论您是刚开始做还是顶尖级高手都请多多指点。

以上方法只是个人观点。

如果有其他的更好的方法，无论您是渲染表现公司还是方案设计公司，都欢迎请您帮助指点补充，发上来大家共同讨论，希望大家想法多一点，希望大家技法上都能毫无保留，希望大家共同发展共同进步。

一. 在ps中打开文件！从cad中导入的是位图文件，但是一般情况下这只是一幅彩色稿。

无论是bmp还是tif文件，我一般习惯用转换格式的方式改变为黑白格式，这样转换可以保持精度，其他的转换方式多多少少都会有点损失。

平面图的绘制步骤
一、确定图形的规模和选定画图工具
在绘制平面图前，首先需要确认图形的比例或尺寸，以
确定绘制图形的大小。

然后选择需要使用的绘图工具，通常有纸张、铅笔、尺子和圆规等常用的画图工具。

二、确定图形绘制位置和方向
在绘制图形之前，需要明确图形的绘制位置和方向，以
避免后续绘制中产生偏差和错误。

在绘图前，可以将图形定位于纸张的中心，方便后续绘制和比例调整。

三、绘制基础线条和轮廓
在确定图形方向和位置后，可以使用铅笔画出基础线条
和轮廓，确定图形的大体形状和轮廓。

可以根据需要画出直线、曲线和圆形等基础线条。

四、添加细节和构建结构
在绘制基础线条和轮廓后，添加细节和构建结构是绘制
平面图的重要步骤。

这一步骤需要根据实际情况绘制出更加精细和准确的形状和结构。

五、消除重点和加强表现
在平面图绘制的最后阶段，需要消除图形中的不必要重点，以突出需要表现的景象和元素。

同时，还可以加强图形的表现力，调整比例和尺寸，使图形更加完整和准确。

六、完成图形并进行修饰和整理
在完成平面图的基本部分之后，可以进行修饰和整理，
使图形更加美观和清晰。

通常可以使用颜色、饰品和文字等方
式加强图形的表现力和清晰度，在必要的部分添加标注和注释，让图形更加完整和准确。

最后，可以使用橡皮擦和清洁工具将图形和周围的区域整理干净，使平面图呈现出完美的画面。

以上就是平面图的绘制步骤，需要认真仔细地执行每一
个步骤，确保绘制出准确和精美的平面图。

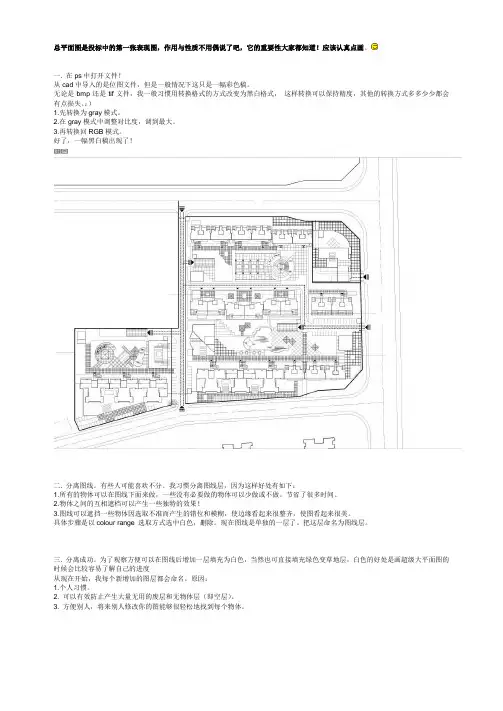

精雕细琢画总平----一幅总平面图的绘画过程 [精华]总平面图是投标中的第一张表现图，作用与性质不用偶说了吧，它的重要性大家都知道～应该认真点画。

一. 在ps中打开文件～从cad中导入的是位图文件，但是一般情况下这只是一幅彩色稿。

无论是bmp还是tif文件，我一般习惯用转换格式的方式改变为黑白格式，这样转换可以保持精度，其他的转换方式多多少少都会有点损失。

:)1.先转换为gray模式。

2.在gray模式中调整对比度，调到最大。

3.再转换回RGB模式。

好了，一幅黑白稿出现了～二. 分离图线。

有些人可能喜欢不分。

我习惯分离图线层，因为这样好处有如下:1.所有的物体可以在图线下面来做，一些没有必要做的物体可以少做或不做。

节省了很多时间。

2.物体之间的互相遮档可以产生一些独特的效果～3.图线可以遮挡一些物体因选取不准而产生的错位和模糊，使边缘看起来很整齐，使图看起来很美。

具体步骤是以colour range 选取方式选中白色，删除。

现在图线是单独的一层了。

把这层命名为图线层。

三. 分离成功。

为了观察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度从现在开始，我每个新增加的图层都会命名。

原因:1.个人习惯。

2. 可以有效防止产生大量无用的废层和无物体层(即空层)。

3. 方便别人，将来别人修改你的图能够很轻松地找到每个物体。

四. 种树。

现在开始栽树。

需要说明的是，通常我都习惯最后种树，因为树木通常是位图导入，大量的复制会占用机器的内存。

这幅图例外，先种树，是因为这张图既要表现建筑又要表现绿化和景观。

先种树可以定下整个图的整体颜色倾向，基调。

先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉啦。

这张图定的基调是偏黄绿色调的暖灰。

五. 接着做道路和铺装。

选取区域的时候可以用各种选择工具，不要拘泥于一种工具。

填色后调颜色，要和树木色彩协调。

总平面图是投标中的第一张表现图，作用与性质不用偶说了吧，它的重要性大家都知道！应该认真点画。

一. 在ps中打开文件！从cad中导入的是位图文件，但是一般情况下这只是一幅彩色稿。

无论是bmp还是tif文件，我一般习惯用转换格式的方式改变为黑白格式，这样转换可以保持精度，其他的转换方式多多少少都会有点损失。

：）1.先转换为gray模式。

2.在gray模式中调整对比度，调到最大。

3.再转换回RGB模式。

好了，一幅黑白稿出现了！二. 分离图线。

有些人可能喜欢不分。

我习惯分离图线层，因为这样好处有如下：1.所有的物体可以在图线下面来做，一些没有必要做的物体可以少做或不做。

节省了很多时间。

2.物体之间的互相遮档可以产生一些独特的效果！3.图线可以遮挡一些物体因选取不准而产生的错位和模糊，使边缘看起来很整齐，使图看起来很美。

具体步骤是以colour range 选取方式选中白色，删除。

现在图线是单独的一层了。

把这层命名为图线层。

三. 分离成功。

为了观察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度从现在开始，我每个新增加的图层都会命名。

原因：1.个人习惯。

2. 可以有效防止产生大量无用的废层和无物体层（即空层）。

3. 方便别人，将来别人修改你的图能够很轻松地找到每个物体。

四. 种树。

现在开始栽树。

需要说明的是，通常我都习惯最后种树，因为树木通常是位图导入，大量的复制会占用机器的内存。

这幅图例外，先种树，是因为这张图既要表现建筑又要表现绿化和景观。

先种树可以定下整个图的整体颜色倾向，基调。

先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉啦。

这张图定的基调是偏黄绿色调的暖灰。

五. 接着做道路和铺装。

选取区域的时候可以用各种选择工具，不要拘泥于一种工具。

填色后调颜色，要和树木色彩协调。

注意道路的颜色一定不要用纯灰色的，尽量做成冷灰或暖灰，我这里做成偏黄绿色色。

总图设计建筑快题中总平面图的画法（配视频讲解）建筑快题设计中，总图是阅卷老师非常关注的部分，但是有很多同学并没有意识到总图的重要性以及下功夫去设计，或者表达的不够规范，这往往是很吃亏的。

在建筑设计A班中，会专门讲解总平面的设计要点，以及绘图示范，本篇先为大家解析一下总平面图的绘制方法，附上TIAN学姐的绘图视频。

后面会分期解析总图的设计要点。

片头视频为加速版（时长5′:33″），可快速看完总图绘制全过程。

片尾为正常速度（时长1：9′：52″），可听清老师讲解。

同学们根据自己需要选择观看即可。

相关阅读：▪造型设计 | 建筑快题中轴测图的画法（配视频讲解）▪▪道路设计| 建筑快题设计中道路设计知多少加速版5′34″1 | 绘图顺序1 首先绘制建筑部分：•绘制建筑轮廓线•绘制屋顶细节，女儿墙要画双线•绘制露台等细节（露台栏杆画双线）•绘制屋顶天窗、玻璃幕墙等细节2 然后绘制周围场地，建筑与周边的关系：•绘制周围道路，周边建筑关系•绘制古树、遗迹等场地重要物•绘制场地内道路关系、广场铺地、停车场等•绘制水面3 绘制配景，丰富图纸：•绘制行道树，两个一组，三个一群，尽量绘图有层次4 绘制阴影，马克笔上色:•绘制建筑阴影，不同层高的建筑注意阴影不同•绘制场地内树木、构筑物等阴影•马克笔上色5 绘制标注•标注文字、符号、指北针、图名、比例等基本上是以上顺序，但也不绝对，绘制完成后检查一下以免有缺项漏项。

2 | 总平面图的考点总图考的是对建筑用地的整体处理能力（建筑与环境的处理能力），表现在图纸上就是“图底关系”，“图”是“建筑”，底是指“广场用地”与“绿化用地”，所以一个好的总图一定要处理好建筑与基地之间的有机结合。

1 指北针标在图的旁边，指北针有多种表达形式，选择一个自己喜欢的简练画法多次练习，熟练绘制即可。

2 图名和比例总图的常用比例为1:500，极少情况下会有1:300或1:1000.视基地大小而定。

3 场地概况用地红线、道路红线、广场、停车场、自行车停车场、古树、遗址、河流4 建筑标示建筑层数、主入口、次入口、后勤入口5 交通系统基地主次出入口、车行入口、人行入口、车库入口、城市道路及人行道6 阴影表现根据建筑或构筑物的高度标示出投影的长短，根据不同形状画出具体的投影轮廓，还有女儿墙，也需要绘制阴影。

简单四步,教你如何绘制好施工现场总平面布置图施工总平面布置图是拟建项目施工场地的总布置图.它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系.施工总平面布置图是工程施工组织设计<及部分专项施工方案>的重要组成部分,在工程投标中,也是技术标的重要组成部分.现在CAD应用普及,施工总平面布置图基本上采用CAD进行绘制,下面以应用CAD软件为例,说明如何才能绘制好施工总平面布置图.1施工总平面布置图绘制依据1、各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置.2、建设项目的现场考察情况<周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等>.3、建设项目的建筑概况、施工方案、施工进度计划,以便了解各施工阶段情况,合理规划施工场地.4、各种建筑材料构件、加工品、施工机械和运输工具一览表〕含需要数量及外廓尺寸等信息〔,以便规划工地内部的储放场地和运输线路.5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格.6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009.7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定,施工单位安全文明施工标准.2施工总平面布置图绘制原则1、在满足施工要求的前提下,少占地,不挤占交通道路.2、主要施工机械设备的布置满足施工需求.3、最大限度的压缩场内运输距离,尽可能避免二次搬运.4、在满足施工需要的前提下,临时工程越小越好,以降低临时工程费.5、充分考虑劳动保护,环境保护,技术安全,消防要求等.6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定.3施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物〕构筑物〔、确定施工现场区域.<现在基本上可从**拷贝建筑总平面电子图,但先要进行图形处理,详细见第六部分第2条.>2、设置围墙、出入口,引入场外交通道路；对施工现场区域按现场办公区、临时生活区、现场生产区进行划分.3、现场生产区布置<施工阶段不同布置要求会有所不同,以下以上部结构施工为例>：<1>主要机械设备的布置<先考虑塔吊布置,然后考虑施工电梯布置,其他机械如砼泵可在布置内部运输道路后进行布置>.<2>布置内部运输道路.<3>布置加工场、搅拌站<先考虑钢筋加工场>.<4>布置生产区临时设施〕仓库、钢筋棚、木工棚、门卫室、蓄水池、洗车池等〔.<5>材料、加工半成品、构件的堆场.4、现场办公区及临时生活区布置.——现场场地狭小,现场办公区及临时生活区另租场搭设或甲方另指定位置搭设的,另附平面布置图.5、布置临时水电管网、排水系统等.6、必要的图例、说明及标注、指北针等.4施工总平面布置图绘制方法及技巧1、分阶段进行绘制以房屋建筑总承包工程为例,建议分以下阶段进行布置：<1>基坑土方开挖及支护阶段——本阶段生产区应绘制基坑边线、基坑坡道,基坑内运输通道、基坑排水沟及沉砂池,出入口应设置洗车池等.<2>桩基施工阶段<3>地下室施工阶段——本阶段生产区应绘制基坑边线,并绘制地下室结构外边线及后浇带,塔吊布置应满足上部结构施工为主.<4>上部结构施工阶段——本阶段生产区地下室外边线可画成虚线,加工场布置与地下室施工阶段有所不同,部分加工场可移至地下室顶板上,增加施工电梯布置、砌体材料堆场、安装用场地布置等.<5>装饰及安装施工阶段——本阶段生产区结构施工所需的钢筋加工场、模板加工场、脚手架材料堆场等应撤换掉,增加装修施工用场地、安装用场地布置等.<6>室外工程施工阶段——本阶段加工场、材料堆场等基本撤换掉,现场办公区及临时生活区有影响的也应撤换掉,本阶段应将小区道路及室外的景观构筑物画上.2、建筑总平面图的处理施工总平面布置图以建筑总平面图做底图,但必须进行图形处理,否则比较杂乱.下面以上部施工阶段的施工总平面布置图为例说明如何对建筑总平面图进行处理.一般选用屋顶总平面做底图,处理时主要采取关闭图层方法.必须保留的有：用地红线、地下室外边线、拟建建筑物外轮廓线、周边已有建筑物轮廓线、周边已有市政道路线、楼栋号及层数标注；可处理掉的有：建筑控制线、绿化、园景<如零星构筑物、铺地等>、小区道路、坐标及尺寸标注,场地高差不大的标高标注也可关闭,当采用关闭图层无法将上述内容处理掉时可采用删除命令进行删除.处理后的建筑总平面图还应对保留的文字标注字体适当放大<一般放大2至3倍>,因为**一般采用A1纸出图,我们在施组或方案中一般采用A3纸打印出图,字体不放大会看不清楚.绘制地下室阶段施工总平面布置图所需的基坑边线可从支护设计平面图复制粘贴进来,所需的地下室后浇带线可从地下室结构平面图复制粘贴进来.3、图层、颜色、线型的设置在处理后的建筑总平面图上主要增设以下图层：临时设施图层<含办公区、临时生活区、仓库等>、加工场及堆场图层、场内运输道路图层、主要施工机械图层.新设的不同图层应设置不同颜色<最好不采用黄色等比较浅色的颜色>,以利最后打印出图时调整打印效果.一般塔吊覆盖范围线采用虚线线型.4、CAD准确绘制要按比例绘制,就是不管是什么图,绘制时都切记以实际每1MM对应AUTOCAD中的每个标准单位1来绘制.比如说运输通道4米宽,在CAD里量出来就是4000mm〕即4米〔；塔身尺寸为2米×2米,在CAD里量出来每边就是2000mm；塔吊覆盖半径50米,在CAD里量就是50000mm.5、塔吊的布置塔吊的平面位置,主要取决于建筑物的平面形状和四周场地条件.一般布置在建筑物边,高层必须考虑附墙加固,离墙距离大概5米；塔吊的服务半径应能基本覆盖高层塔楼；若有预制构件或钢结构吊装,选用的塔吊应进行起吊能力验算<最远距离、最重构件>；群塔布置应能相互避开塔身,但覆盖范围最好能小部分搭接；塔吊布置还应考虑拆卸方便.6、布置运输道路<1>尽可能利用原有道路；<2>满足消防要求、宽度不小于3.5m；施工场地宽松的可设置双车道,场地狭小的设单车道,最好能成环状,或者设置回车场；<3>运输通道尽量能由市政道路通至主要加工场及施工电梯处.7、布置施工电梯、混凝土输送泵等机械施工电梯布置时应查看塔楼标准层平面,尽量设置在阳台位置,高层每个单元设置1台双笼施工电梯；混凝土输送泵尽量靠近出入口位置设置.8、确定钢筋加工场、搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围,并且不能影响运输通道.各加工场应标注名称及占用面积,钢筋加工场一般需800平方米.9、必要的图例、说明及标注必要的标注有：拟建建筑物楼栋号、楼层数、周边市政路路名、施工围墙、地下室外边线、各类临时设施名称及面积、各类加工场名称及面积等；必要的图例有：塔吊、施工电梯、砼泵、搅拌机、蓄水池、水泥罐、发电机房等；对图上无法表达的可做文字说明,场地小办公区临时生活区另行布置的可做文字说明.10、布置临时水电管网主要在主体结构施工平面布置图基础上进行布置,可单独出图.<1>临时供水的布置：供水管径大小根据计算确定,管网布置要基本覆盖主要拟建建筑物,可沿施工围墙内半圈设置,并考虑现场消防需要设置消防栓.每栋塔楼应设置至少一处供水点<立管随楼层上升>,主出入口、蓄水池、搅拌站、生活区及办公区等应设置供水点.<2>临时供电的布置：变电器、用电量和导线等经计算确定：配电箱布置、开关箱布置、安全架空距离满足用电规范及消防要求.11、打印、出图这是最后一步了,也是比较重要的一步.打印前应进行打印样式设置,按颜色设置打印线宽、打印线颜色.黑白打印时可将比较重要的内容的打印色设置成黑色并将线宽设置为0.3mm,一般内容的打印色设置成蓝色并将线宽设置为0.2mm,次要内容的打印色设置成灰色并将线宽设置为0.1mm.。

平面图怎么画平面图是一种将三维物体投影到二维平面上的图形表示方法，常用于建筑设计、工程制图、地理信息系统等领域。

通过平面图，我们可以更清晰地了解物体的结构和布局，方便进行设计、分析和交流。

本文将介绍平面图的画法步骤和一些常用的工具。

准备工作在开始画平面图之前，我们需要准备一些必要的工具和材料：1.绘图纸：选用适合尺寸的纸张，可使用专业的绘图纸或普通的画纸。

2.测量工具：例如铅尺、直尺、量角器等，用于测量物体的尺寸和角度。

3.绘图工具：例如铅笔、细线笔、彩色笔等，用于绘制平面图的线条和细节。

4.辅助工具：例如橡皮擦、修正液等，用于擦除错误或修正绘图。

准备工作完成后，我们可以开始着手绘制平面图了。

绘制步骤下面将介绍平面图的画法步骤，以便清晰地表达物体的形状和结构。

1. 了解物体结构在画平面图之前，我们需要对物体的结构和特征有一个清楚的了解。

这包括物体的尺寸、比例、形状和布局等。

在实际中，我们可以通过观察物体本身或者参考其他图纸、照片等来获取信息。

2. 绘制基础线条在开始绘图之前，我们可以先使用铅笔或细线笔画出物体的基础线条。

这些线条可以作为整个图形的框架，帮助我们准确地绘制各个部分。

3. 细化绘图在绘制基础线条之后，我们可以开始细化绘图。

可以使用直尺和铅笔来绘制直线段、圆弧等线段，表达物体的边界和形状。

4. 添加细节细节是平面图的重要组成部分，它可以更加准确地表达物体的特征和细节。

例如，我们可以在平面图中绘制物体的纹理、标签、比例尺、文字说明等。

5. 标注和图例在绘制平面图的过程中，我们需要标注和注明各个部分的名称和尺寸。

这可以通过直线段、箭头、标签等方式进行标注。

同时，我们还可以绘制一个图例，帮助理解图中各个元素的含义。

6. 清理和修正在完成平面图之后，我们可以使用橡皮擦或修正液等工具擦除多余的线条和错误的绘图。

这可以使平面图更加整洁和准确。

总结绘制平面图需要一定的技巧和经验，通过清晰的步骤和合适的工具，我们可以完成一份准确、美观的平面图。

平面图的绘制步骤
一．平面图的绘制步骤
第一步：画定位轴线
第二步：画墙身。

定位窗位置、画门窗洞等
第三步：画门窗、楼梯等细部
第四步：画尺寸线，标高符号样图索引符号等
最后注写尺寸，标高数字和有关说明等
二、立面图的绘制步骤
第一步：定室外地坪线，外墙轮廓线及屋顶线
第二步：顶门窗位置，画门窗洞、窗台等
第三步：画各细室
第四步:标注轴线与标高，写图名、比例及文字说明
三、剖面图的绘制步骤：
第一步：定轴线、室内地坪线、楼面及顶棚线、屋顶线，画内外墙身。

第二步：定门窗、画门洞、梁板、雨蓬等
第三步：画门窗等细部。

第四步：注标高尺寸、写图名比例等。

如何简单快速画平⾯布置图？平⾯图是什么呢？平⾯图是地图的⼀种。

可以⽤⽔平⾯代替⽔准⾯。

在这个前提下，可以把测区内的地⾯景物沿铅⽅向投影到平⾯上，按规定的符号和⽐例缩⼩⽽构成的相似图形，称为平⾯图。

平⾯图常见⽤途⼀般有以下⼏种：1.总平⾯图，亦称“总体布置图”，按⼀般规定⽐例绘制，表⽰建筑物，构筑物的⽅位、间距以及道路⽹、绿化、竖向布置和基地临界情况等；表⽰整个建筑基地的总体布局，具体表达新建房屋的位置、朝向以及周围环境（原有建筑、交通道路、绿化、地形等）基本情况的图样。

2.建筑平⾯图。

建筑平⾯图是⽤⼀个假想的⽔平剖切平⾯沿略⾼于窗台的位置剖切房屋，移去上⾯部分，剩余部分向⽔平⾯做正投影，所得的⽔平剖⾯图，称为建筑平⾯图。

平⾯图绘制⽅法下⾯由笔者来教⼤家⼀个五步轻松画出平⾯图的办法。

第⼀步：可以打开（PS：也可以直接登陆亿图图⽰官⽹直接在线画图）第⼆步：新建平⾯图。

选择击“图表”-“平⾯图”，选择⼀个模板，选择平⾯图模板。

第三步：点击画布中的平⾯图，点击右侧属性⾯板中的数据符号，再点击“平⾯图”，修改平⾯图中的数据，即可改变画布中平⾯图的数据。

第四步：双击⽂本框，替换平⾯图模板⾥的数据。

第五步：绘制平⾯图完成后，点击右上⾓的保存按钮，对绘制好的平⾯图作品进⾏存储。

平⾯图绘制软件——亿图图⽰作为⼀款国产软件集多种图形图表绘制功能于⼀⾝。

⽤户可以通过软件或者直接在⽹页上进⾏多达260多种类型图表的制作，包括：各款流程图、组织结构图、思维导图、UML图、⽹络拓扑图、、电路图、商业分析画布、决策树、全⾯质量管理等多种类型图。

亿图图⽰是极简操作让绘制专业的图表变得简单⽅便，在使⽤时都可以感受它的傻⽠式操作。

为什么选择亿图图⽰绘制平⾯图？1.操作简单，⼩⽩⽆忧亿图图⽰是⼀款跨平台综合性办公绘图软件，⽆需专业的绘图基础，界⾯简洁易⽤，⾃带模版，可直接进⾏拖拽式操作，即使是新⼿⼩⽩也能迅速上⼿创建出有专业⽔准的图表2.使⽤平台多，线上线下都可⽤亿图图⽰⽀持Mac、Linux和Windows三种系统，有桌⾯下载版和在线⽹页版两种选择，云同步存储，更⽅便快捷。
