电脑灯控制台技术参数

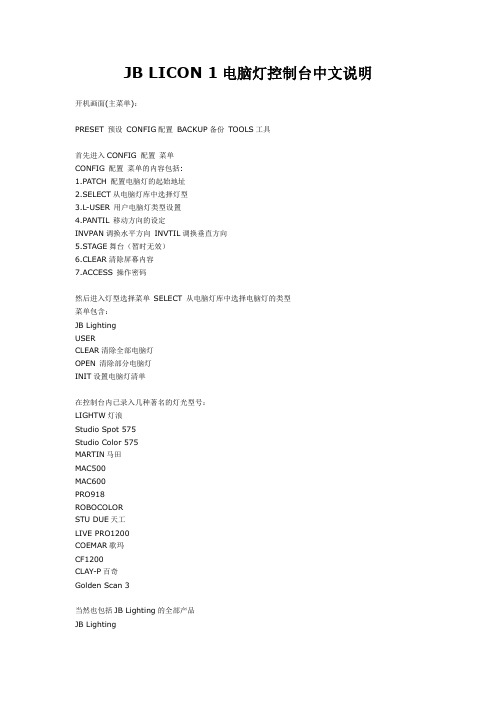

JB LICON 1电脑灯控制台中文说明开机画面(主菜单)：PRESET 预设CONFIG配置BACKUP备份TOOLS工具首先进入CONFIG 配置菜单CONFIG 配置菜单的内容包括:1.PATCH 配置电脑灯的起始地址2.SELECT从电脑灯库中选择灯型3.L-USER 用户电脑灯类型设置4.PANTIL 移动方向的设定INVPAN调换水平方向INVTIL调换垂直方向5.STAGE舞台（暂时无效）6.CLEAR清除屏幕内容7.ACCESS 操作密码然后进入灯型选择菜单SELECT 从电脑灯库中选择电脑灯的类型菜单包含：JB LightingUSERCLEAR清除全部电脑灯OPEN 清除部分电脑灯INIT设置电脑灯清单在控制台内已录入几种著名的灯光型号：LIGHTW灯浪Studio Spot 575Studio Color 575MARTIN马田MAC500MAC600PRO918ROBOCOLORSTU DUE天工LIVE PRO1200COEMAR歌玛CF1200CLAY-P百奇Golden Scan 3当然也包括JB Lighting的全部产品JB LightingVS4 575VS4 EV 1200VS4 1200VS6 575VC6VS3 SpecialVS3 Special PlusVS-MICROVS5 MVVS5 ECO如果你的电脑灯在上面的灯库中找不到，可以在L-USER菜单中自己设定L-USER菜单的内容有：NAME 名称S-NAME 简称TYPE 类型DMXCH DMX通道配置USER1 用户自设灯型1-20BLACK-L 黑光输出电平P-ANGL 最大水平角度T-ANGL 最大垂直角度选好某种灯具，按下INIT键进行初始化设置。

具体的方法是首先按下数字键1-32中的一个或数个，绿色指示灯亮起。

用三个旋纽中的一个选择灯具的类型。

按下INIT键，灯具的型号就录入到屏幕的空白处。

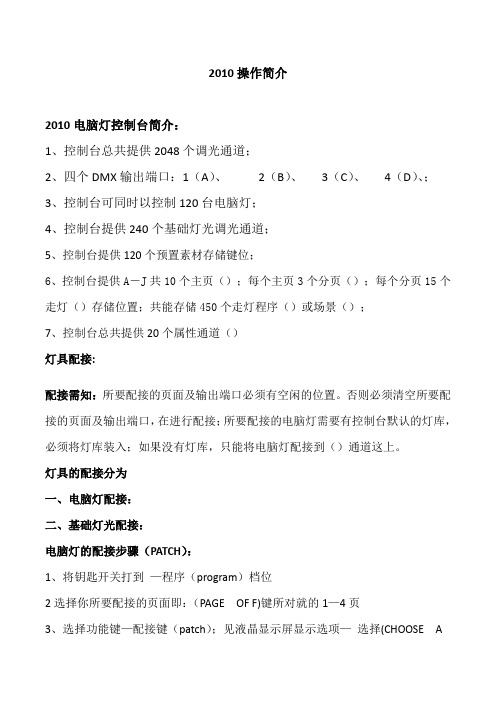

2010操作简介2010电脑灯控制台简介：1、控制台总共提供2048个调光通道；2、四个DMX输出端口：1（A）、2（B）、3（C）、4（D）、；3、控制台可同时以控制120台电脑灯；4、控制台提供240个基础灯光调光通道；5、控制台提供120个预置素材存储键位；6、控制台提供A－J共10个主页（）；每个主页3个分页（）；每个分页15个走灯（）存储位置；共能存储450个走灯程序（）或场景（）；7、控制台总共提供20个属性通道（）灯具配接:配接需知：所要配接的页面及输出端口必须有空闲的位置。

否则必须清空所要配接的页面及输出端口，在进行配接；所要配接的电脑灯需要有控制台默认的灯库，必须将灯库装入；如果没有灯库，只能将电脑灯配接到（）通道这上。

灯具的配接分为一、电脑灯配接：二、基础灯光配接：电脑灯的配接步骤（PATCH）：1、将钥匙开关打到—程序（program）档位2选择你所要配接的页面即：（PAGE OF F)键所对就的1—4页3、选择功能键—配接键（patch）；见液晶显示屏显示选项—选择(CHOOSE AFIXTURE)；4、等待读取灯库；5、选择你所要配接电脑灯的型号；见液晶屏显示各厂家电脑灯型号，选择对应型号。

6如果要使用控制台内置素材，选择液晶屏选项（YES）。

如果不使用选择液晶屏选项（NO）7、选择所要配接的输出端口：见液晶屏显示选项：（SELECT A DMX LINE）点击；出现菜单分：A B C D四个输出端口，选择所要配接端口。

8、选择所要配接的电脑灯位即：(SELECT S SWOP)选项所对应的1—30按键。

四页共120个电脑灯灯位键，如需在此配接该页的SWOP 31--60，长按AVO键选择。

9、退出电脑灯配接并保存：选液晶显示选项（QUIT）退出；或按（NEXT）键退回主菜单并自动保存；最后按小键盘中的（CLEAR）清除键。

以上八个步骤是电脑灯配接流程；配接完毕；每项操作液晶屏都可见到相关提示注意观察。

DISCO 240灯控制台说明书DISCO 240 DISCO 240谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

输出信信号号标准 DMX512 国际标准总通道数 240路可控电脑灯数量 12台可控电脑灯最大通道数 16通道程序（场）数 12场程序最大数（场景） 40步程序总步数（场景） 480步场景停顿时间 0．1～25.5S/步场景渐变速度 0．1～25.5S调光通道 24通道显示屏 LCD液晶显示屏,16×2字符DMX512输出接口 3芯XLR针座及孔座存贮容量 128K大容量记忆卡输入电压 AC100～240V 50/60HZ-5V/2000MA体积483MM×178MM×80MM3.25KG 重量1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

1 DISCO 240控制台 1台2 DMX512信号线 1条3 DISCO 240使用说明书 1本4 电源变压器 1个DISCO 240 DISCO 2401 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

DMX512 DMX512DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：DMX1 1 1 ON2 17 1，5 ON3 33 1，6 ON4 49 1，5，6 ON5 65 1，7 ON6 81 1，5，7 ON7 97 1，6，7 ON8 113 1，5，6，7 ON9 129 1，8 ON10 145 1，5，8 ON11 161 1，6，8 ON12 177 1，5，6，8 ON P13～P24 206～217 调光点控调光通道 218～241 1～24DISCO 240 DISCO 240当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的DISCO 240 DISCO 240信号座，加信号终端电阻（120欧/1W）控制器内部电源开关,若需关断整机电源,请1 电源开关POWER 拨下外置电源供应器。

谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台1台2 DMX512信号线1条3 DISCO 240使用说明书1本4 电源变压器1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：调光通道218～2411～24六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明编号名称描述功能说明1 电源开关POWER 控制器内部电源开关,若需关断整机电源,请拨下外置电源供应器。

2 信号输出开关键BLACK 转换切光及运行状态：1 LED灯亮,为切光状态,所有输出DMX信号为0。

2 LED灯灭,正常信号输出。

3 编辑与运行EDIT/RUN 转换编辑与运行状态：1 LED灯亮时，为编辑程序状态，可编辑程序场12个，每场多达40步场景。

2 LED灯灭，运行程序场。

4 电脑灯调光选择键1 指示灯灭时，表示通道推子区控制电脑灯对应数据。

使用说明书Ver 1.0顾德电子有限公司CODE ELECTRONIC CO., LTD.概述Sunny 512 电脑灯控制台专门设计用于控制各种电脑灯的运行。

采用双CPU协同处理，以高速微处理器芯片进行精确数学运算，可控制多达32台16通道的电脑灯，16Bit的X/Y高精度控制。

可实现多场景、多走灯程序同时运行及提灯操作。

备有两组DMX512信号输出。

具有极宽的电源电压适应性。

本机具有极其方便灵活的编辑模式和运行模式，易学易用，适合文艺演出、剧场、歌舞表演、电视演播厅等场合使用。

功能特征• DMX512/1990标准。

512个DMX控制通道。

• 2路带光隔离的独立输出驱动端口，具有抗2000VDC电气冲击能力。

独立插板结构，容易更换。

• 可控制32台16通道电脑灯。

• 带背光的大屏幕LCD显示各种运行参数。

• 16个通道推杆，1个速度控制推杆。

• 1600个走灯程序步储存容量。

48个走灯程序，每程序最多100步。

每步速度、渐变参数独立设置。

可选音乐同步或手动速度控制。

• 在走灯速率推杆的配合下，程序步的时间范围可从0.03s – 180s• 48个可直接调用的电脑灯场景。

• 可同时运行4个走灯程序、48个场景，并可同时对32台电脑灯进行手动运行（提灯）。

• 不同种类电脑灯的X/Y由数据轮统一控制。

• 16Bit电脑灯X/Y控制精度。

• 15个环境键，快速调用不同的场景、走灯、手动运行组合。

• 音乐触发信号源可取自音频线路输入或内置话筒拾音。

• 容易学习与使用。

• 关机数据保持。

• 内置高性能绿色开关电源，具有极低电源谐波失真和极宽电压适应范围，符合全世界各国电源要求。

阅读说明为了方面阅读，特别定义了一些表示符号和通用显示含义：用 xxx 表示一个按键，如 HOLD ；当显示屏的某个参数被[ ]包围时，如[012]，表示此参数为当前选择项。

按 xx 键 + yy 键，表示先按住 xx 键不放，再按 yy 键。

MAX 512MOVING LIGHT CONTROLLER电脑灯控制台 - 用户手册（软件版本VER:3.9）Net.DO力度灯控设备有限公司NETDO LIGHTING CONTROL EQUIPMENT CO.,LTD目录一、综述 (4)1.1 功能特点 (4)1.2 规格参数 (4)二、安装 (5)2.1安全使用注意事项 (5)2.2 连接供电电源 (5)2.3 连接电脑灯和数码调光设备 (5)2.4 音频信号源 (5)三、操作使用 (6)3.1 面板图 (6)3.2 常用词汇介绍 (7)3.3 键盘部分 (7)3.4 推杆、数据轮部分 (9)3.5 后板接口说明 (10)四、设置电脑灯 (11)4.1了解您的电脑灯 (11)4.2 X/Y（PAN/TILT）通道解析 (11)4.3电脑灯的DMX512 地址码分配及X/Y设置 (11)4.3.1 固定分配电脑灯地址： (11)4.3.2动态分配电脑灯地址： (11)4.3.3设置的方法及步骤： (12)五、电脑灯的手动运行（手动场景） (13)5.1 CHANNEL通道推杆与数据轮 (13)5.2 电脑灯的手动运行 (13)5.3 取消电脑灯的手动运行 (13)六、场景编辑 (14)6.1 重要提示 (14)6.2 场景的编辑记录步骤 (14)6.3 场景的复制 (14)七、走灯程序编辑 (15)7.1 走灯程序的编辑步骤： (15)八、运行 (17)8.1 运行场景 (17)8.2 运行走灯程序 (17)8.2.1设置通道的渐变（Fade）模式 (17)8.2.2运行走灯的步骤 (18)8.2.3 查看各走灯程序的运行状态 (18)8.2.4 走灯的同步触发模式 (18)8.2.5 调节自动模式（Auto）下的 SPEED% 及 CROSS% 值 (19)九、图形轨迹 (SHAPE) (19)9.1 图形轨迹发生器 (19)9.2 图形的调用与编辑 (20)9.3 图形的停止与运行 (21)9.4 清除电脑灯的图形调用 (21)9.5 查看图形的调用情况 (21)9.6 图形的使用技巧 (22)十、数据文件的加载与保存 (24)10.1 闪存卡的使用 (24)10.2 文件的保存（SA VE） (24)10.3 文件的加载（LOAD） (24)十一．数据的初始化 (25)十二．附表 (25)12.1 LCD显示内容解释： (25)1.1 功能特点MAX512电脑灯光控制台可同时控制30台最大32通道的电脑灯，其核心微电脑采用新的技术，使其获得了更强、更人性化的功能。

DMX-512电脑控制台使用说明书DMX-512控制台是纯中文的电脑控制台，其PC机设置为586主板，8M以上内存，100M以上硬盘，控制台是中文WINDOWS界面易看易学，易学易懂，易懂好用，既可以控制国产DMX-512信号电脑灯，也可以控制进口DMX-512信号电脑灯，还可以接驳解码器控制硅箱，其控制电脑灯包括：1、黄金2、基芬3、飞鹰4、太子5、天工6、玛田7、珍丽8、高怡9、歌马10、占士邦11、GENI 12、DELAY13、SGM 14、LAMPO 15、IN 16、CYBERLIGHT 17、士比利18、无极19、LONGSON 20、NJD 21、DTS 22、SUPERLIGHT23、APOLLO 24、小金刚以上电脑灯和一些没有列出的电脑灯，此控制台都能控制自如。

一、此控制台的一些特点：1、PC机用平台，操作方便，维护少而且方便；2、WINDOWS中文操作系统平台，使用方便快捷；3、纯中文工作环境；4、使用标准DMX-512信号协议；5、大容量存储，可以充分发挥想象力；6、可根据需要添加灯具。

二、技术结构●可以输入英文或中文名称，让你操作自如；●名称最多可以15个字●0.1 - 100秒/步的运行度，“照旧”表示依照上一级设置（例如在环境中的场景跑灯“照旧”依照在场景跑灯中的设置，下同）●0 – 100秒/步的停留时间，“照旧”表示照上一级设置● 1 –3000秒/步的停留时间，“无限”表示一直运行下去，“照旧”表示依照上一级设置●正、反两种运转方向，表示场景跑灯是从第一个场景运行到最后一个场景，或是从最后一个场景运行到第一个场景●开关状态表示该项目是否参加运行二、编辑场景1、定义电脑灯资料（在屏幕上按鼠标右键，即可弹出此画面）A）增加、插入、删除和修改电脑灯1）在编辑彩单中选择增加、插入、删除或修改电脑灯2）在弹出的画面上按电脑灯的设置设定参数3）按“确定”键确定，或按“取消”键取消B）选择电脑灯1）在灯名按键上用鼠标左键点一下，选择该灯，再点一下，取消选择2）在灯名按键上用鼠标右键点一下，选择该行所有灯，再点一下，该行灯全不选2、定义场景A）创造或修改场景1）按所需电脑灯，设置特性或推杆2）按存储键3）在弹出的画面中双击（用鼠标左键连续点两下）适当存储位置4）输入名称B）调入场景1）按“调入”键2）在弹出的画面中双击所要调入的场景三、编辑场景跑灯1、创造和修改场景跑灯A）在场景表格中增加，插入或删除场景B）选择所需场景，设置其运行速度，停留时间，开关状态C）设置整个场景路灯的运转方向和运转时间D）按“存储”键E）在弹出画面的表格中双击适当的存储位置F）输入名称2、创建和修改环境A）在场景和场景跑灯表格中增加，删除场景或场景跑步B）选择所需场景跑灯，设置运行时间和状态C）选择所需场景跑灯，设置运行速度、停留时间、运行时间、转向和开关状态D）按“存储”键E）在弹出画面的表格中双击适当存储位置F）输入名称3、调入环境跑灯A）按“调入”键B）在弹出的画面中双击所要调入的环境跑灯四、综合运行选择所要运行的场景、场景跑灯、环境和环境跑灯中的任一项，并双击它（用鼠标连续点两下），该项目如果不是空的就会运行，再双击此项目或双击其它空的项目就停止运行。
