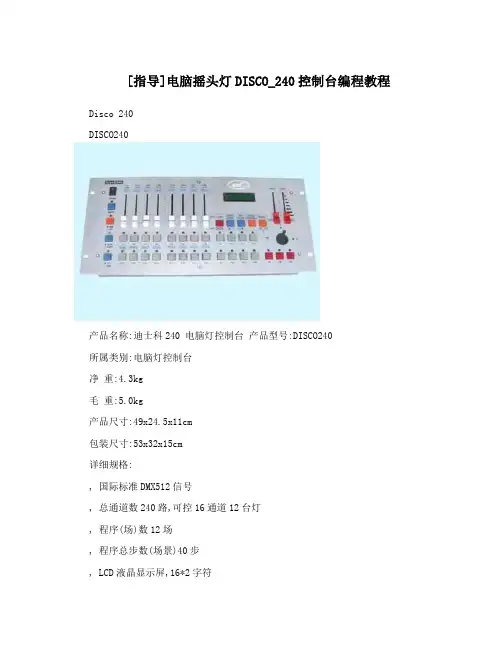

[指导]电脑摇头灯DISCO_240控制台编程教程Disco 240DISCO240产品名称:迪士科240 电脑灯控制台产品型号:DISCO240所属类别:电脑灯控制台净重:4.3kg毛重:5.0kg产品尺寸:49x24.5x11cm包装尺寸:53x32x15cm详细规格:, 国际标准DMX512信号, 总通道数240路,可控16通道12台灯, 程序(场)数12场, 程序总步数(场景)40步, LCD液晶显示屏,16*2字符, 48个调光通道(点控,分控,集控)编程 (四个电脑摇头灯的情况下)第一步电机开关下的第二个红色按钮:编辑与运行EDIT\RUN看控制台右边的led屏上面出现“,,”后，表示编程开始第二步选择控制台左下角的P1—P12 按钮控制台led屏则会出现相应的数字表示待编程序的次序如:选择P1LED屏上刚刚出现“,”的地方则会显示“1” 表示待编的程序号为“1”。

第三步这时四个灯是表示控制的目前的四个电脑摇头的。

如 :按亮P1则表示现在1号灯开始受到控制P1—P4四个推子分别表示的功能是 P1:颜色 P2: 图案 P3:图案旋转 P4:亮度\频闪P6—P8推子分别表示的是 P5、P6:摇头灯的X、Y、轴运动方向 P7:有待考证P8:棱镜(这里要说到了一个翻页的问题)这右下角的三个按键表示的是翻页的意思 SA亮时是P1—P8推子工作 ;SB亮时是P9—P16推子工作;SC亮时表示P17—P24工作当按下SB时P1就变成P9 表示的是棱镜的旋转 P10表示所有的选项复位。

第四步当我们选好灯后，一边开始先推第四个推子调好亮度，在开始调节灯的高、色彩、图案、旋转等。

调节好了第一个灯后，把灯对应的按钮按息，则表示第一个等调试完毕。

再按照第一个灯的步骤，开始调节第二个，第三个，。

也可以在调节好第一个灯后，再把第二个灯的位置调节到位，这时控制台上只有第二个灯的按钮是开着的，我们这时把第一个灯的按钮也打开:这时，则表示两台灯同时受到控制，一起受到推子的作用。

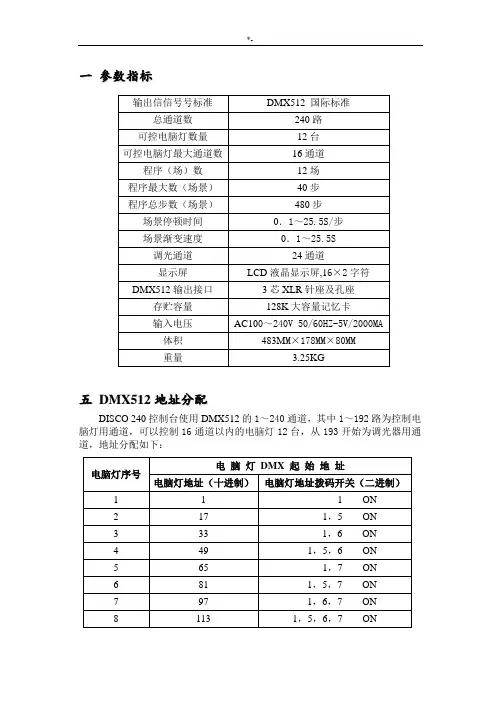

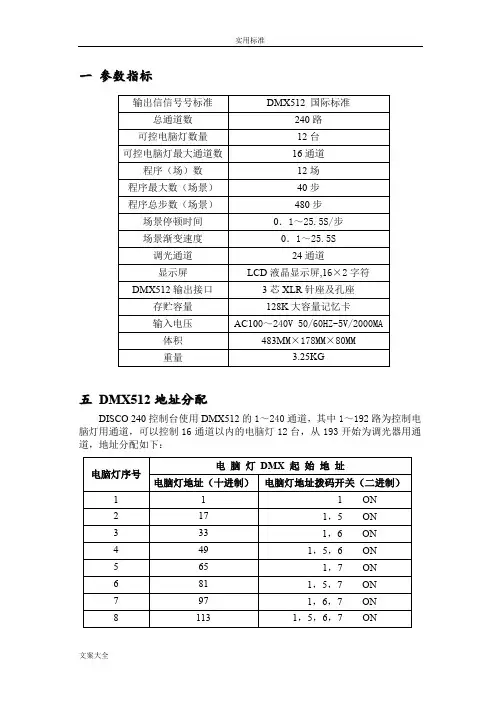

一参数指标五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：9 129 1，8 ON10 145 1，5，8 ON11 161 1，6，8 ON12 177 1，5，6，8 ONP13～P24206～217调光点控调光通道218～2411～24六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明编号名称描述功能说明1 电源开关POWER 控制器内部电源开关,若需关断整机电源,请拨下外置电源供应器。

2 信号输出开关键BLACK 转换切光及运行状态：1 LED灯亮,为切光状态,所有输出DMX信号为0。

2 LED灯灭,正常信号输出。

3 编辑与运行EDIT/RUN 转换编辑与运行状态：1 LED灯亮时，为编辑程序状态，可编辑程序场12个，每场多达40步场景。

2 LED灯灭，运行程序场。

4 电脑灯调光选择键1 指示灯灭时，表示通道推子区控制电脑灯对应数据。

2 指示灯亮时，表示通道推子区控制调光对应数据。

5 分控/集控选择键1 指示灯灭时，表示调光分控。

2 指示灯亮时，表示调光集控。

6P1～P12PCH9～PCH16数字按键区1 编程状态时，用于选择程序号及选项取所控制的电脑灯号。

在进入编程状态时，第一次按压此键区，选出要编辑的程序场号码，再次压此键时，代表选择出要受控制的电脑灯。

2 运行程序时，用于调出已编程序场号。

3 配合功能键使用时，用于改变相对应通道的选择状或选取对应电脑灯号，以及调出第1号程序场中的前12个独立场景等。

7 调光点控区点控调光的206～217通道输出。

8 双功能按键区应于编程状态用远行程序状态时不同的功能定义，详见双功能键说明。

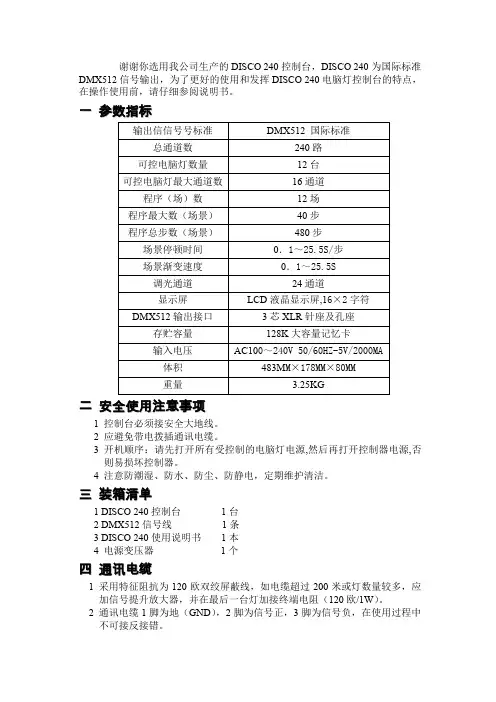

谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台 1台2 DMX512信号线 1条3 DISCO 240使用说明书 1本4 电源变压器 1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明-+十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

D I S C O240电脑控台使用电脑灯开机编程一、开机后编程：1、按RUN/EDIT键。

2、选P1至P12健选编程号。

3、按住（CLEAR）键三秒左右，出现﹡字，可编程。

4、选出第几盏灯，按P1-P12（P1代表第一盏灯，P2代表第二盏灯………如此类推）。

5、第4路开光及频闪。

6、第一路换色，第二路换图，第三路图案的自转（正、反）。

7、第五路X轴，第六路Y轴。

8、第七路聚焦，第八路棱镜。

二、记忆程序：当编好每一步后，按（+▲）记忆一次，出现step［05］，则表示第五个步骤。

三、推出程序：按RVNEPIN（橙红色健）。

四、选程序：按P1或P……..取出程序。

五、右手边SPEEP/CRDSS控制速度。

六、SA第1通道至第8通道。

七、SB第9通道至第16通道。

八、SC第17通道至第24通道。

九、电脑灯：编码第一盏1，第二盏17，第三盏33，第四盏49。

如此类推，每加一盏加16。

十、正常灯：3号，6号。

ＳＤ－145电脑控台使用一、第一步：开机后PROGNAM键三秒左右，出现左下角闪烁点，即可编程。

二、第二步：按左手边1-12路选灯（第几盏）选定后。

按MID/ADD键，再按SCENS1-8表示第一个动作，一定要编完8个动作，再按回PROGNAM键三秒钟，完成编程。

编第二个程序时，消掉所有绿灯。

即推出所有程序，可以编下个程序，但在BANK按▲选第几程序。

三、可以按CHASE1键来完成1-2或更多连接。

HPL灯控台使用一、通过《集控/通道切换》单路及编组控制。

二、先将硅亮的壹路打着，在控台相对应的调光路推子推上。

三、编组：1、按住《集控/通道》切换为单路控制。

2、按住《控》键一下，点击需要编的数字，例如在19路集控红色，点击《控》键，再点击1和9,再按就在19路可以控制红色记录键两下，记录了刚才的编程。

3、调用出编组：控制走灯一、点击编程/通道键，转为编组模式，将已编好的颜色逐个推上。

（例如：需要红、绿、兰、白四色，先将红色推上，点击《效果》，再点击1.1，再点击《记录》两次，再将绿色推上，步骤同上，完成走灯。

一参数指标五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：9 129 1，8 ON10 145 1，5，8 ON11 161 1，6，8 ON12 177 1，5，6，8 ONP13～P24206～217调光点控调光通道218～2411～24六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明-】十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

6 重复4，5步，调节其它电脑灯，使之所需电脑灯场景达到预定效果。

7 推动【SPEED】、【CROSS】电位器，调节好场景停留时间及场景过渡时间。

8 按【+ 】，记忆此步场景效果，并进入下一步编辑，（若按【 -】键，可查看上一步的场景，重复4、5、6、7步修改，再按【+ 】贮存）。

9 重复4～8步，编辑其它场景（程序步）。

10按【EDIT/RUN】键，使该对应指示灯熄灭，记忆并退出编辑状态，进入运行状态。

11 重复2～10步，编辑其它程序场。

一参数指标五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：9 129 1，8 ON10 145 1，5，8 ON11 161 1，6，8 ON12 177 1，5，6，8 ONP13～P24206～217调光点控调光通道218～2411～24六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明-】十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

6 重复4，5步，调节其它电脑灯，使之所需电脑灯场景达到预定效果。

7 推动【SPEED】、【CROSS】电位器，调节好场景停留时间及场景过渡时间。

8 按【+ 】，记忆此步场景效果，并进入下一步编辑，（若按【 -】键，可查看上一步的场景，重复4、5、6、7步修改，再按【+ 】贮存）。

9 重复4～8步，编辑其它场景（程序步）。

10按【EDIT/RUN】键，使该对应指示灯熄灭，记忆并退出编辑状态，进入运行状态。

11 重复2～10步，编辑其它程序场。

DISCO 240灯控制台说明书DISCO 240 DISCO 240谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

输出信信号号标准 DMX512 国际标准总通道数 240路可控电脑灯数量 12台可控电脑灯最大通道数 16通道程序（场）数 12场程序最大数（场景） 40步程序总步数（场景） 480步场景停顿时间 0．1～25.5S/步场景渐变速度 0．1～25.5S调光通道 24通道显示屏 LCD液晶显示屏,16×2字符DMX512输出接口 3芯XLR针座及孔座存贮容量 128K大容量记忆卡输入电压 AC100～240V 50/60HZ-5V/2000MA体积483MM×178MM×80MM3.25KG 重量1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

1 DISCO 240控制台 1台2 DMX512信号线 1条3 DISCO 240使用说明书 1本4 电源变压器 1个DISCO 240 DISCO 2401 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

DMX512 DMX512DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：DMX1 1 1 ON2 17 1，5 ON3 33 1，6 ON4 49 1，5，6 ON5 65 1，7 ON6 81 1，5，7 ON7 97 1，6，7 ON8 113 1，5，6，7 ON9 129 1，8 ON10 145 1，5，8 ON11 161 1，6，8 ON12 177 1，5，6，8 ON P13～P24 206～217 调光点控调光通道 218～241 1～24DISCO 240 DISCO 240当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的DISCO 240 DISCO 240信号座，加信号终端电阻（120欧/1W）控制器内部电源开关,若需关断整机电源,请1 电源开关POWER 拨下外置电源供应器。

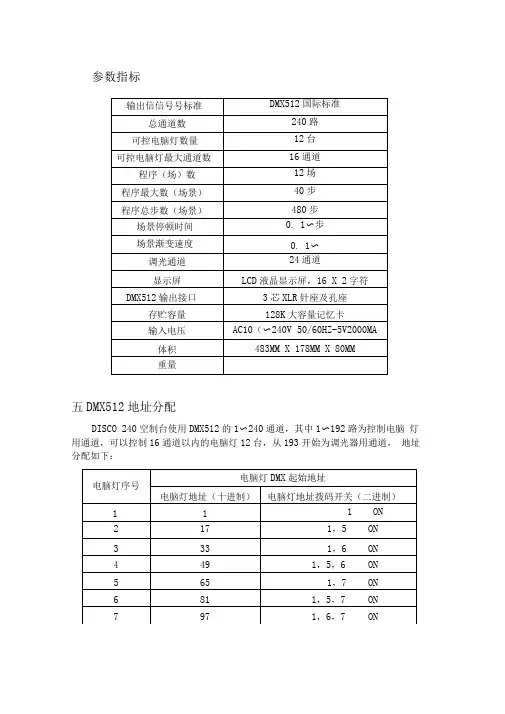

参数指标五DMX512地址分配DISCO 240空制台使用DMX512的1〜240通道，其中1〜192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：9 129 1, 8 ON 10 145 1，5, 8 ON 11 161 1，6, 8 ON 12 177 1， 5， 6， 8ONP13 〜P24206〜217调光点控调光通道 1〜24218〜241六 通讯电缆连线及电脑灯地址码示意图11# 灯一2 9—161112台电脑灯,毎倉当信号连接电缆过长时，需要加 DMX 信号放大器，并且在最后一台灯的 信号座，加信号终端电阻（120欧/1W ）七面板及功能区域图o口PC H's注:s 3C-耆■Tlt口口口IJ■nu fLI# (001) 12#(177)2# (017) 11#(161)3# (033)10#I4# (049) 9#5#(065)8#6# (081) 7#八面板功能区域说明编号名称描述功能说明1 电源开关POWER 控制器内部电源开关，若需关断整机电源，请拨下外置电源供应器。

2 信号输出开关键BLACK 转换切光及运行状态：1L ED灯亮，为切光状态，所有输出DMX信号为0。

2LED灯灭，正常信号输出。

3 编辑与运行EDIT/RUN 转换编辑与运行状态：1LED灯亮时，为编辑程序状态，可编辑程序场12个，每场多达40步场景。

2LED灯灭，运行程序场。

4 电脑灯调光选择键1指示灯灭时，表示通道推子区控制电脑灯对应数据。

2指示灯亮时，表示通道推子区控制调光对应数据。

5 分控/集控选择键1指示灯灭时，表示调光分控。

2扌曰示灯亮时，表示调光集控。

6P1 〜P12PCH4 PCH16数字按键区1编程状态时，用于选择程序号及选项取所控制的电脑灯号。

在进入编程状态时，第一次按压此键区，选出要编辑的程序场号码，再次压此键时，代表选择出要受控制的电脑灯。

谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台 1台2 DMX512信号线 1条3 DISCO 240使用说明书 1本4 电源变压器 1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明-+十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台1台2 DMX512信号线1条3 DISCO 240使用说明书1本4 电源变压器1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明减少场景步【 -】十L C D液晶屏显示信息说明十一 电脑灯程序（场）的编辑1 按【BLACK 】键，使该LED 指示灯熄灭。

2 按【EDIT/RUN 】键，使该LED 亮，进入编程状态。

3 按数字键（P 1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD 的CHASE 【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED 灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB 键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X ，Y 运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

Disco 240 说明书DISCO240产品名称:迪士科240 电脑灯控制台产品型号:DISCO240所属类别:电脑灯控制台净重:4.3kg毛重:5.0kg产品尺寸:49x24.5x11cm包装尺寸:53x32x15cm详细规格:∙国际标准DMX512信号∙总通道数240路,可控16通道12台灯∙程序(场)数12场∙程序总步数(场景)40步∙LCD液晶显示屏,16*2字符∙48个调光通道(点控,分控,集控)第一步电机开关下的第二个红色按钮：编辑与运行EDIT\RUN看控制台右边的led屏上面出现“？？”后，表示编程开始第二步选择控制台左下角的P1—P12 按钮控制台led屏则会出现相应的数字表示待编程序的次序如：选择P1LED屏上刚刚出现“？”的地方则会显示“1”表示待编的程序号为“1”。

第三步这时四个灯是表示控制的目前的四个电脑摇头的。

如：按亮P1则表示现在1号灯开始受到控制P1—P4四个推子分别表示的功能是 P1：颜色 P2：图案 P3：图案旋转P4：亮度\频闪P6—P8推子分别表示的是P5、P6：摇头灯的X、Y、轴运动方向 P7：有待考证 P8：棱镜（这里要说到了一个翻页的问题）这右下角的三个按键表示的是翻页的意思 SA亮时是P1—P8推子工作；SB亮时是P9—P16推子工作；SC亮时表示P17—P24工作当按下SB时P1就变成P9 表示的是棱镜的旋转 P10表示所有的选项复位。

第四步当我们选好灯后，一边开始先推第四个推子调好亮度，在开始调节灯的高、色彩、图案、旋转等。

调节好了第一个灯后，把灯对应的按钮按息，则表示第一个等调试完毕。

再按照第一个灯的步骤，开始调节第二个，第三个，。

也可以在调节好第一个灯后，再把第二个灯的位置调节到位，这时控制台上只有第二个灯的按钮是开着的，我们这时把第一个灯的按钮也打开：这时，则表示两台灯同时受到控制，一起受到推子的作用。

一步一步的做下去，当决定标号程序之后，开始储存：后，LED屏上显示为“2”后，表示存储完毕。

DISCO 240灯控制台说明书DISCO 240 DISCO 240谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

输出信信号号标准 DMX512 国际标准总通道数 240路可控电脑灯数量 12台可控电脑灯最大通道数 16通道程序（场）数 12场程序最大数（场景） 40步程序总步数（场景） 480步场景停顿时间 0．1～25.5S/步场景渐变速度 0．1～25.5S调光通道 24通道显示屏 LCD液晶显示屏,16×2字符DMX512输出接口 3芯XLR针座及孔座存贮容量 128K大容量记忆卡输入电压 AC100～240V 50/60HZ-5V/2000MA体积483MM×178MM×80MM3.25KG 重量1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

1 DISCO 240控制台 1台2 DMX512信号线 1条3 DISCO 240使用说明书 1本4 电源变压器 1个DISCO 240 DISCO 2401 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

DMX512 DMX512DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：DMX1 1 1 ON2 17 1，5 ON3 33 1，6 ON4 49 1，5，6 ON5 65 1，7 ON6 81 1，5，7 ON7 97 1，6，7 ON8 113 1，5，6，7 ON9 129 1，8 ON10 145 1，5，8 ON11 161 1，6，8 ON12 177 1，5，6，8 ON P13～P24 206～217 调光点控调光通道 218～241 1～24DISCO 240 DISCO 240当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的DISCO 240 DISCO 240信号座，加信号终端电阻（120欧/1W）控制器内部电源开关,若需关断整机电源,请1 电源开关POWER 拨下外置电源供应器。

一参数指标五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：9 129 1，8 ON10 145 1，5，8 ON11 161 1，6，8 ON12 177 1，5，6，8 ONP13～P24206～217调光点控调光通道218～2411～24六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明-】十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

6 重复4，5步，调节其它电脑灯，使之所需电脑灯场景达到预定效果。

7 推动【SPEED】、【CROSS】电位器，调节好场景停留时间及场景过渡时间。

8 按【+ 】，记忆此步场景效果，并进入下一步编辑，（若按【 -】键，可查看上一步的场景，重复4、5、6、7步修改，再按【+ 】贮存）。

9 重复4～8步，编辑其它场景（程序步）。

10按【EDIT/RUN】键，使该对应指示灯熄灭，记忆并退出编辑状态，进入运行状态。

11 重复2～10步，编辑其它程序场。

谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台 1台2 DMX512信号线 1条3 DISCO 240使用说明书 1本4 电源变压器 1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明-+十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台 1台2 DMX512信号线 1条3 DISCO 240使用说明书 1本4 电源变压器 1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明-+十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台1台2 DMX512信号线1条3 DISCO 240使用说明书1本4 电源变压器1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明减少场景步【 -】十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED 亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。
