[指导]电脑摇头灯DISCO_240控制台编程教程

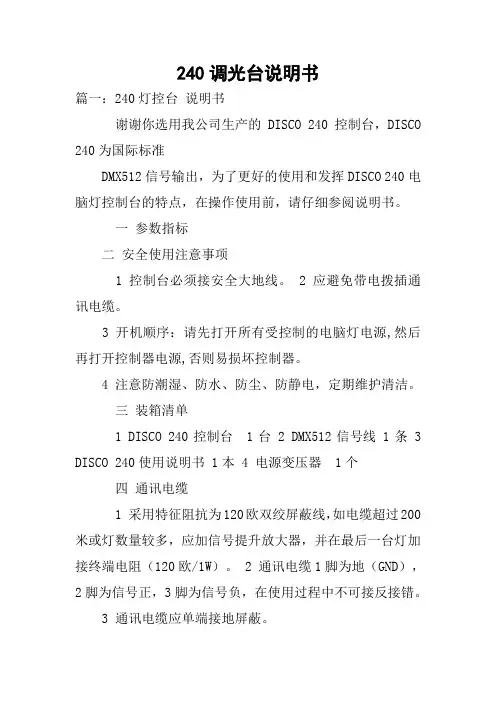

240调光台说明书篇一：240灯控台说明书谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台 1台2 DMX512信号线 1条3 DISCO 240使用说明书 1本4 电源变压器 1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五 DMX512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明篇二：240灯控台_说明书一参数指标五 DMX512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：六通讯电缆连线及电脑灯地址码示意图注：七面板及功能区域图当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）八面板功能区域说明九双功能键区说明篇三：调光台型号DISCO24016CH24DM512说明书调光台型号DISCO240,16CH*24DM*512说明书一;电脑灯的程序场编辑1.按（BLACK）键使该LED指示灯熄灭2.按（DEIT\RUN）键使该LED指示灯亮，进入编程状态3.按数字键（P1—P12）中任意一次，选择要编程的程序场编号，显示在LED的CHASE括号中。

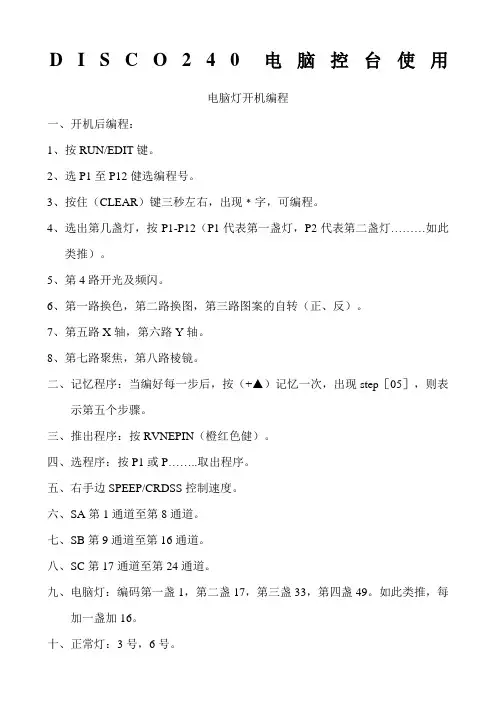

D I S C O240电脑控台使用电脑灯开机编程一、开机后编程：1、按RUN/EDIT键。

2、选P1至P12健选编程号。

3、按住（CLEAR）键三秒左右，出现﹡字，可编程。

4、选出第几盏灯，按P1-P12（P1代表第一盏灯，P2代表第二盏灯………如此类推）。

5、第4路开光及频闪。

6、第一路换色，第二路换图，第三路图案的自转（正、反）。

7、第五路X轴，第六路Y轴。

8、第七路聚焦，第八路棱镜。

二、记忆程序：当编好每一步后，按（+▲）记忆一次，出现step［05］，则表示第五个步骤。

三、推出程序：按RVNEPIN（橙红色健）。

四、选程序：按P1或P……..取出程序。

五、右手边SPEEP/CRDSS控制速度。

六、SA第1通道至第8通道。

七、SB第9通道至第16通道。

八、SC第17通道至第24通道。

九、电脑灯：编码第一盏1，第二盏17，第三盏33，第四盏49。

如此类推，每加一盏加16。

十、正常灯：3号，6号。

ＳＤ－145电脑控台使用一、第一步：开机后PROGNAM键三秒左右，出现左下角闪烁点，即可编程。

二、第二步：按左手边1-12路选灯（第几盏）选定后。

按MID/ADD键，再按SCENS1-8表示第一个动作，一定要编完8个动作，再按回PROGNAM键三秒钟，完成编程。

编第二个程序时，消掉所有绿灯。

即推出所有程序，可以编下个程序，但在BANK按▲选第几程序。

三、可以按CHASE1键来完成1-2或更多连接。

HPL灯控台使用一、通过《集控/通道切换》单路及编组控制。

二、先将硅亮的壹路打着，在控台相对应的调光路推子推上。

三、编组：1、按住《集控/通道》切换为单路控制。

2、按住《控》键一下，点击需要编的数字，例如在19路集控红色，点击《控》键，再点击1和9,再按就在19路可以控制红色记录键两下，记录了刚才的编程。

3、调用出编组：控制走灯一、点击编程/通道键，转为编组模式，将已编好的颜色逐个推上。

（例如：需要红、绿、兰、白四色，先将红色推上，点击《效果》，再点击1.1，再点击《记录》两次，再将绿色推上，步骤同上，完成走灯。

谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台 1台2 DMX512信号线 1条3 DISCO 240使用说明书 1本4 电源变压器 1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明-+十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

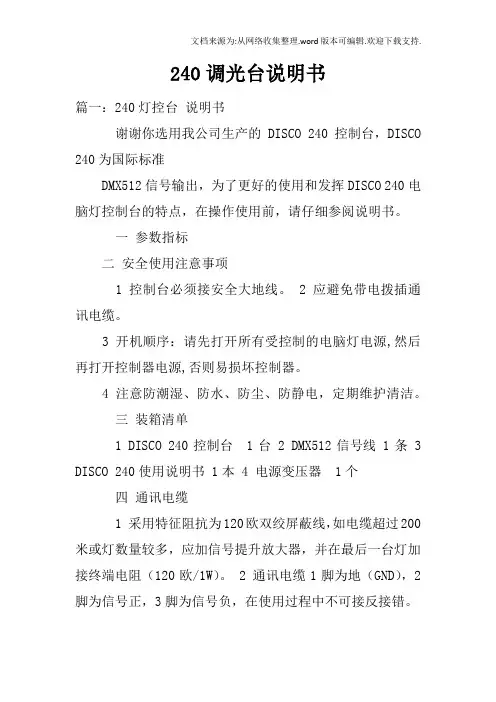

240调光台说明书篇一：240灯控台说明书谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台 1台2 DMX512信号线 1条3 DISCO 240使用说明书 1本4 电源变压器 1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五 DMX512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明篇二：240灯控台_说明书一参数指标五 DMX512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：六通讯电缆连线及电脑灯地址码示意图注：七面板及功能区域图当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）八面板功能区域说明九双功能键区说明篇三：调光台型号DISCO24016CH24DM512说明书调光台型号DISCO240,16CH*24DM*512说明书一;电脑灯的程序场xx1.按（BLACK）键使该LED指示灯熄灭2.按（DEIT\RUN）键使该LED指示灯亮，进入编程状态3.按数字键（P1—P12）中任意一次，选择要编程的程序场编号，显示在LED的CHASE括号中。

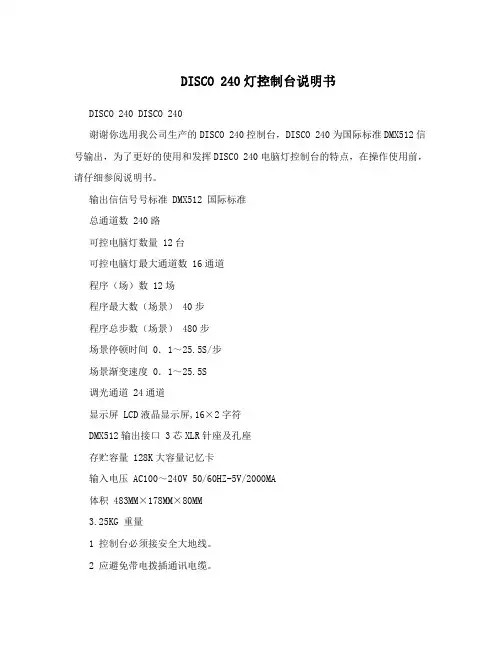

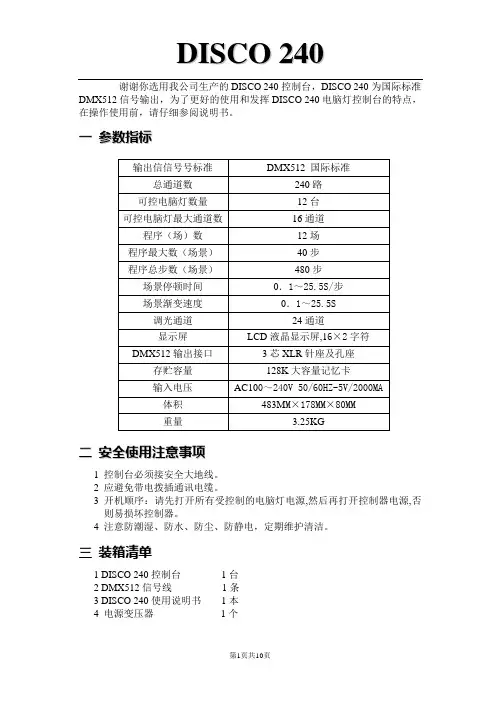

DISCO 240灯控制台说明书DISCO 240 DISCO 240谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

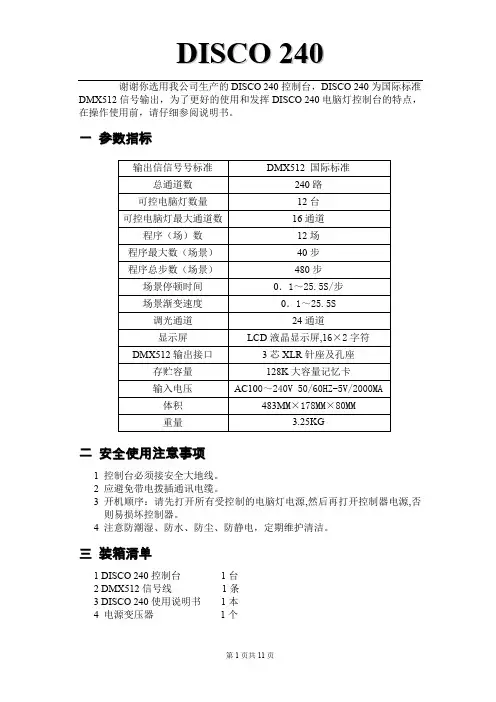

输出信信号号标准 DMX512 国际标准总通道数 240路可控电脑灯数量 12台可控电脑灯最大通道数 16通道程序（场）数 12场程序最大数（场景） 40步程序总步数（场景） 480步场景停顿时间 0．1～25.5S/步场景渐变速度 0．1～25.5S调光通道 24通道显示屏 LCD液晶显示屏,16×2字符DMX512输出接口 3芯XLR针座及孔座存贮容量 128K大容量记忆卡输入电压 AC100～240V 50/60HZ-5V/2000MA体积483MM×178MM×80MM3.25KG 重量1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

1 DISCO 240控制台 1台2 DMX512信号线 1条3 DISCO 240使用说明书 1本4 电源变压器 1个DISCO 240 DISCO 2401 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

DMX512 DMX512DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：DMX1 1 1 ON2 17 1，5 ON3 33 1，6 ON4 49 1，5，6 ON5 65 1，7 ON6 81 1，5，7 ON7 97 1，6，7 ON8 113 1，5，6，7 ON9 129 1，8 ON10 145 1，5，8 ON11 161 1，6，8 ON12 177 1，5，6，8 ON P13～P24 206～217 调光点控调光通道 218～241 1～24DISCO 240 DISCO 240当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的DISCO 240 DISCO 240信号座，加信号终端电阻（120欧/1W）控制器内部电源开关,若需关断整机电源,请1 电源开关POWER 拨下外置电源供应器。

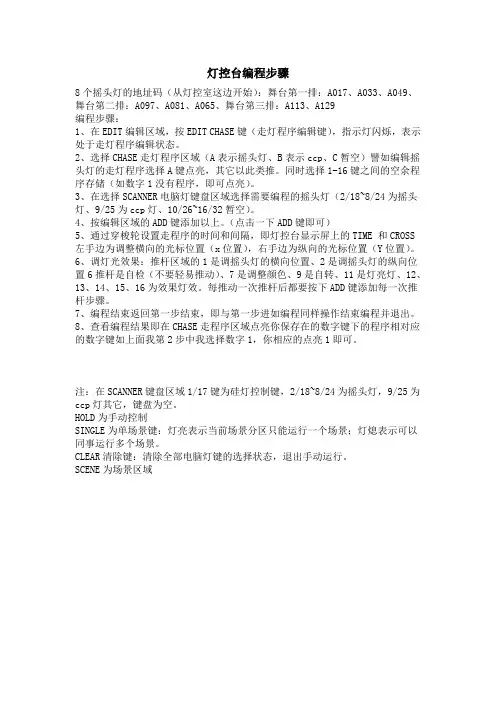

灯控台编程步骤8个摇头灯的地址码（从灯控室这边开始）：舞台第一排：A017、A033、A049、舞台第二排：A097、A081、A065、舞台第三排：A113、A129编程步骤：1、在EDIT编辑区域，按EDIT CHASE键（走灯程序编辑键），指示灯闪烁，表示处于走灯程序编辑状态。

2、选择CHASE走灯程序区域（A表示摇头灯、B表示ccp、C暂空）譬如编辑摇头灯的走灯程序选择A键点亮，其它以此类推。

同时选择1-16键之间的空余程序存储（如数字1没有程序，即可点亮）。

3、在选择SCANNER电脑灯键盘区域选择需要编程的摇头灯（2/18~8/24为摇头灯、9/25为ccp灯、10/26~16/32暂空）。

4、按编辑区域的ADD键添加以上。

（点击一下ADD键即可）5、通过穿梭轮设置走程序的时间和间隔，即灯控台显示屏上的TIME 和CROSS 左手边为调整横向的光标位置（x位置），右手边为纵向的光标位置（Y位置）。

6、调灯光效果：推杆区域的1是调摇头灯的横向位置、2是调摇头灯的纵向位置6推杆是自检（不要轻易推动）、7是调整颜色、9是自转、11是灯亮灯、12、13、14、15、16为效果灯效。

每推动一次推杆后都要按下ADD键添加每一次推杆步骤。

7、编程结束返回第一步结束，即与第一步进如编程同样操作结束编程并退出。

8、查看编程结果即在CHASE走程序区域点亮你保存在的数字键下的程序相对应的数字键如上面我第2步中我选择数字1，你相应的点亮1即可。

注：在SCANNER键盘区域1/17键为硅灯控制键，2/18~8/24为摇头灯，9/25为ccp灯其它，键盘为空。

HOLD为手动控制SINGLE为单场景键：灯亮表示当前场景分区只能运行一个场景；灯熄表示可以同事运行多个场景。

CLEAR清除键：清除全部电脑灯键的选择状态，退出手动运行。

SCENE为场景区域。

DISCO 240灯控制台说明书DISCO 240 DISCO 240谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

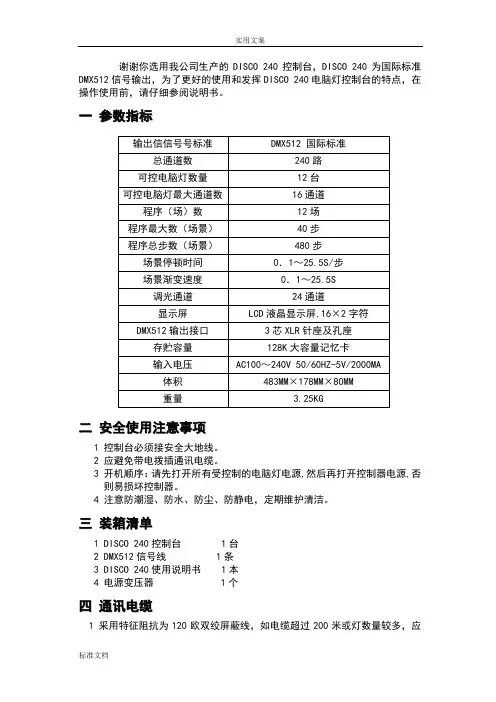

输出信信号号标准 DMX512 国际标准总通道数 240路可控电脑灯数量 12台可控电脑灯最大通道数 16通道程序（场）数 12场程序最大数（场景） 40步程序总步数（场景） 480步场景停顿时间 0．1～25.5S/步场景渐变速度 0．1～25.5S调光通道 24通道显示屏 LCD液晶显示屏,16×2字符DMX512输出接口 3芯XLR针座及孔座存贮容量 128K大容量记忆卡输入电压 AC100～240V 50/60HZ-5V/2000MA体积483MM×178MM×80MM3.25KG 重量1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

1 DISCO 240控制台 1台2 DMX512信号线 1条3 DISCO 240使用说明书 1本4 电源变压器 1个DISCO 240 DISCO 2401 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

DMX512 DMX512DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：DMX1 1 1 ON2 17 1，5 ON3 33 1，6 ON4 49 1，5，6 ON5 65 1，7 ON6 81 1，5，7 ON7 97 1，6，7 ON8 113 1，5，6，7 ON9 129 1，8 ON10 145 1，5，8 ON11 161 1，6，8 ON12 177 1，5，6，8 ON P13～P24 206～217 调光点控调光通道 218～241 1～24DISCO 240 DISCO 240当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的DISCO 240 DISCO 240信号座，加信号终端电阻（120欧/1W）控制器内部电源开关,若需关断整机电源,请1 电源开关POWER 拨下外置电源供应器。

谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台1台2 DMX512信号线1条3 DISCO 240使用说明书1本4 电源变压器1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明编号名称描述功能说明1 电源开关POWER 控制器内部电源开关,若需关断整机电源,请拨下外置电源供应器。

2 信号输出开关键BLACK 转换切光及运行状态：1 LED灯亮,为切光状态,所有输出DMX信号为0。

2 LED灯灭,正常信号输出。

3 编辑与运行EDIT/RUN 转换编辑与运行状态：1 LED灯亮时，为编辑程序状态，可编辑程序场12个，每场多达40步场景。

2 LED灯灭，运行程序场。

4 电脑灯调光选择键1 指示灯灭时，表示通道推子区控制电脑灯对应数据。

谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台 1台2 DMX512信号线 1条3 DISCO 240使用说明书 1本4 电源变压器 1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明-+十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

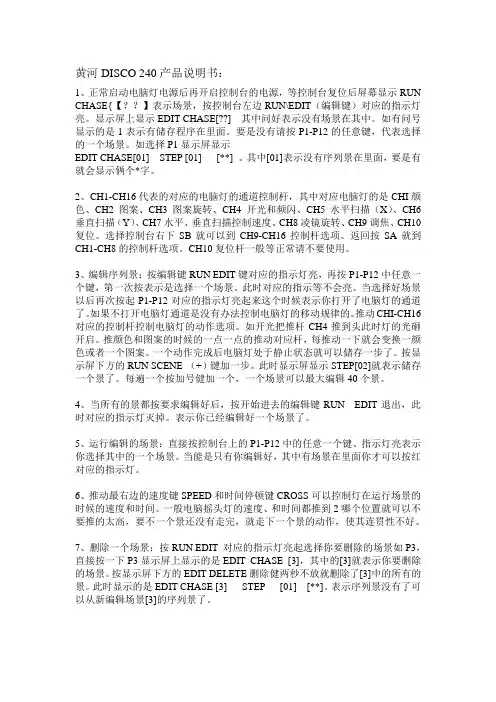

黄河DISCO 240产品说明书：1、正常启动电脑灯电源后再开启控制台的电源，等控制台复位后屏幕显示RUN CHASE{【？？】表示场景，按控制台左边RUN\EDIT（编辑键）对应的指示灯亮。

显示屏上显示EDIT CHASE[??] 其中问好表示没有场景在其中。

如有问号显示的是1表示有储存程序在里面。

要是没有请按P1-P12的任意键，代表选择的一个场景。

如选择P1显示屏显示EDIT CHASE[01] STEP [01] [**] 。

其中[01]表示没有序列景在里面，要是有就会显示俩个*字。

2、CH1-CH16代表的对应的电脑灯的通道控制杆，其中对应电脑灯的是CHI颜色、CH2图案、CH3图案旋转、CH4 开光和频闪、CH5水平扫描（X）、CH6垂直扫描（Y）、CH7水平、垂直扫描控制速度、CH8凌镜旋转、CH9调焦、CH10复位。

选择控制台右下SB就可以到CH9-CH16控制杆选项。

返回按SA就到CH1-CH8的控制杆选项。

CH10复位杆一般等正常请不要使用。

3、编辑序列景：按编辑键RUN EDIT键对应的指示灯亮，再按P1-P12中任意一个键，第一次按表示是选择一个场景。

此时对应的指示等不会亮。

当选择好场景以后再次按起P1-P12对应的指示灯亮起来这个时候表示你打开了电脑灯的通道了。

如果不打开电脑灯通道是没有办法控制电脑灯的移动规律的。

推动CHI-CH16对应的控制杆控制电脑灯的动作选项。

如开光把推杆CH4推到头此时灯的光砸开启。

推颜色和图案的时候的一点一点的推动对应杆，每推动一下就会变换一颜色或者一个图案。

一个动作完成后电脑灯处于静止状态就可以储存一步了。

按显示屏下方的RUN SCENE （+）键加一步。

此时显示屏显示STEP[02]就表示储存一个景了。

每遍一个按加号健加一个，一个场景可以最大编辑40个景。

4、当所有的景都按要求编辑好后，按开始进去的编辑键RUN EDIT退出，此时对应的指示灯灭掉。

谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台1台2 DMX512信号线1条3 DISCO 240使用说明书1本4 电源变压器1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明减少场景步【】十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

一参数指标五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：9 129 1，8 ON10 145 1，5，8 ON11 161 1，6，8 ON12 177 1，5，6，8 ONP13～P24206～217调光点控调光通道218～2411～24六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明-】十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

6 重复4，5步，调节其它电脑灯，使之所需电脑灯场景达到预定效果。

7 推动【SPEED】、【CROSS】电位器，调节好场景停留时间及场景过渡时间。

8 按【+ 】，记忆此步场景效果，并进入下一步编辑，（若按【 -】键，可查看上一步的场景，重复4、5、6、7步修改，再按【+ 】贮存）。

9 重复4～8步，编辑其它场景（程序步）。

10按【EDIT/RUN】键，使该对应指示灯熄灭，记忆并退出编辑状态，进入运行状态。

11 重复2～10步，编辑其它程序场。

一参数指标五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：9 129 1，8 ON10 145 1，5，8 ON11 161 1，6，8 ON12 177 1，5，6，8 ONP13～P24206～217调光点控调光通道218～2411～24六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明-】十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

6 重复4，5步，调节其它电脑灯，使之所需电脑灯场景达到预定效果。

7 推动【SPEED】、【CROSS】电位器，调节好场景停留时间及场景过渡时间。

8 按【+ 】，记忆此步场景效果，并进入下一步编辑，（若按【 -】键，可查看上一步的场景，重复4、5、6、7步修改，再按【+ 】贮存）。

9 重复4～8步，编辑其它场景（程序步）。

10按【EDIT/RUN】键，使该对应指示灯熄灭，记忆并退出编辑状态，进入运行状态。

11 重复2～10步，编辑其它程序场。

参数指标五DMX512地址分配DISCO 240控制台使用DMX512的1〜240通道，其中1〜192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：91291, 8ON101451, 5, 8ON111611, 6, 8ON121771, 5, 6, 8ON P13〜P24206〜217调光点控调光通道1〜24218〜241六通讯电缆连线及电脑灯地址码示意图1611-*1 76 I 仁台电脑灯,毎自12#灯7 7* ・ * 192Ik Jl.ijJtJT#(001) 12# (177) nu2# (017)3# (033) 10# (145)4# (049) 9# <129)5#(065)8# (113)6# (081) 7# (097)怕-s翼5不3,mp-ffl5L・mnNGUS¥iIfi-»asfirConnl pnf甲n;亍Br空9S E=童Sss133"yua--saJMtg-gpl■>o吕□口i3*3#9IoIoooIO□□□□口s-i.^-若・*號■■H护.£..«3-・SEKJ J i I11□«W■□口口□口口注:当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明编号名称描述功能说明1电源开关POWER控制器内部电源开关，若需关断整机电源，请拨下外置电源供应器。

2信号输出开关键BLACK 转换切光及运行状态：1 LED灯亮，为切光状态，所有输出DMX信号为0。

2 LED灯灭，正常信号输出。

3编辑与运行EDIT/RUN 转换编辑与运行状态：1 LED 灯亮时，为编辑程序状态，可编辑程序场12个，每场多达40步场景。

2 LED灯灭，运行程序场。

4电脑灯调光选择键1指示灯灭时，表示通道推子区控制电脑灯对应数据。
