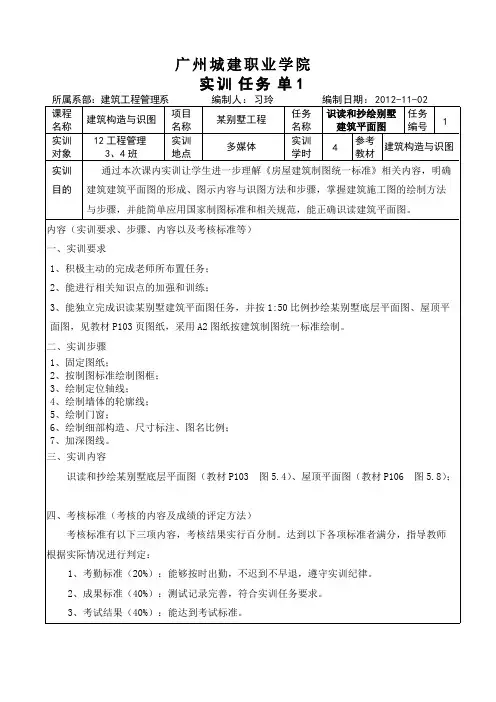

1、抄绘建筑平面图任务单

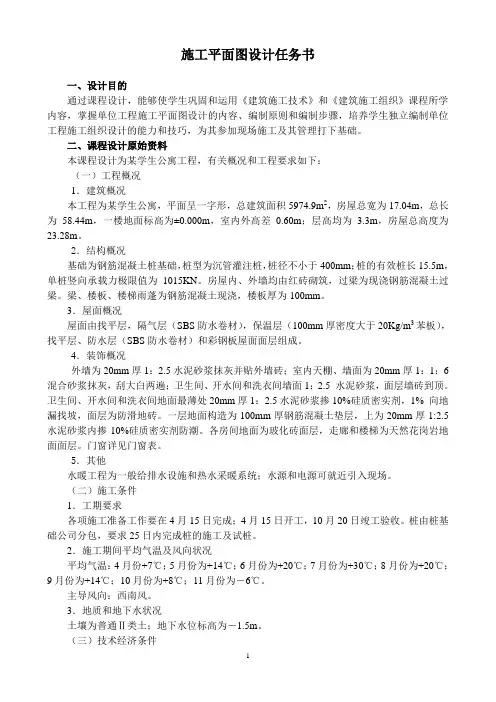

施工平面图设计任务书一、设计目的通过课程设计，能够使学生巩固和运用《建筑施工技术》和《建筑施工组织》课程所学内容，掌握单位工程施工平面图设计的内容、编制原则和编制步骤，培养学生独立编制单位工程施工组织设计的能力和技巧，为其参加现场施工及其管理打下基础。

二、课程设计原始资料本课程设计为某学生公寓工程，有关概况和工程要求如下：（一）工程概况1．建筑概况本工程为某学生公寓，平面呈一字形，总建筑面积5974.9m2，房屋总宽为17.04m，总长为58.44m，一楼地面标高为±0.000m，室内外高差0.60m；层高均为 3.3m，房屋总高度为23.28m。

2．结构概况基础为钢筋混凝土桩基础，桩型为沉管灌注桩，桩径不小于400mm；桩的有效桩长15.5m，单桩竖向承载力极限值为1015KN。

房屋内、外墙均由红砖砌筑，过梁为现浇钢筋混凝土过梁。

梁、楼板、楼梯雨蓬为钢筋混凝土现浇，楼板厚为100mm。

3．屋面概况屋面由找平层，隔气层（SBS防水卷材），保温层（100mm厚密度大于20Kg/m3苯板），找平层、防水层（SBS防水卷材）和彩钢板屋面面层组成。

4．装饰概况外墙为20mm厚1：2.5水泥砂浆抹灰并贴外墙砖；室内天棚、墙面为20mm厚1：1：6混合砂浆抹灰，刮大白两遍；卫生间、开水间和洗衣间墙面1：2.5 水泥砂浆，面层墙砖到顶。

卫生间、开水间和洗衣间地面最薄处20mm厚1：2.5水泥砂浆掺10%硅质密实剂，1% 向地漏找坡，面层为防滑地砖。

一层地面构造为100mm厚钢筋混凝土垫层，上为20mm厚1:2.5水泥砂浆内掺10%硅质密实剂防潮。

各房间地面为玻化砖面层，走廊和楼梯为天然花岗岩地面面层。

门窗详见门窗表。

5．其他水暖工程为一般给排水设施和热水采暖系统；水源和电源可就近引入现场。

（二）施工条件1．工期要求各项施工准备工作要在4月15日完成；4月15日开工，10月20日竣工验收。

桩由桩基础公司分包，要求25日内完成桩的施工及试桩。

作业一：抄绘建筑施工图一、学习目的：1、能够识读建筑设计说明；2、能够识读和抄绘建筑平、立、剖面图。

二、作图要求：完成该建筑的平、立、剖面图（比例1：100），具体要求如下：1、投影关系正确；2、尺寸标注齐全、字体端正整齐、线型符合标准要求；3、图示内容表达完善，合理可行；4、符合国家有关《建筑制图标准》并满足任务书和施工图深度要求。

三、作图方法与步骤1、建筑平面图的画法（1）定轴线：先定横向和纵向的最外两道轴线，再根据开间和进深尺寸定出各轴线。

（2）画墙身厚度，定门窗洞位置，定门窗洞位置时，应从轴线往两边定窗间墙宽。

（3）画楼梯（包括栏杆、扶手等）、阳台、台阶、散水、明沟等细部。

（4）经检查无误后，擦去多余的作图线，按施工要求加深或加粗图线或上墨水线。

并标注轴线、尺寸，门窗编号、剖切位置线、图名、比例及其他文字说明，最后完成平面图。

2、建筑立面图的画法（1）定室外地坪线、外墙轮廓线（外墙轮廓线应由平面图的外墙外边线，根据长对正的原理向上投影而得）、屋面檐口线和中柱轮廓线。

屋脊线由侧立面或剖面图投影到正立面图上或根据高度尺寸得到。

（2）定阳台、门窗位置，画墙面分格线、檐口线、门窗洞、窗台、雨篷等细部。

（3）经检查无误后，擦去多余的线条，按立面图的线型要求加粗、加深线型或上墨线。

画出少量门窗扇、装饰、墙面分格线。

3、建筑剖面图的画法（1）先定最外两道轴线、室外地坪线、楼面线和顶棚线。

根据室内外高差定出定内外地坪线，若剖面与正立面布置要同一张图纸内的同高位置，则室外地坪线可由正立面图投影而来。

（2）定中间轴线、墙厚、地面和楼板厚，画出天棚、屋面坡度和屋面厚度。

（3）定门窗、楼梯位置，画门窗、楼梯、阳台、檐口、台阶、栏杆扶手、梁板等细部。

（4）检查无误后，擦去多余的线条，按要求加深、加粗线型或上墨线。

画尺寸线，标高符号并标注尺寸和文字，完成全图。

作业二、楼梯节点详图的识读与抄绘一、学习目的：能够识读和抄绘楼梯节点详图二、作图要求：完成楼梯节点详图的识读与抄绘。

CAD建筑制图作业任务书5篇第一篇：CAD建筑制图作业任务书建筑CAD制图作业任务书一、目的：掌握建筑平、立、剖面的基本知识，重点掌握CAD建筑制图的基本命令和操作流程，并熟练绘制建筑平面图。

二、内容1.认真阅读并练习教材198-208页建筑平面图的画法，主要内容包括：1）了解该建筑平面图各房间的排列情况2）所有墙体、柱的尺寸3）所有门、窗的位置及尺寸4）所有楼梯各部分的尺寸5）入口的尺寸2．按照制图规范，根据教材199页图10-6，用CAD绘制出该建筑平面图图纸，内容包括：1）绘制平面图，外墙三道尺寸标注，比例1：100；2）文字标注各房间用途，图纸中所有文字用“仿宋_GB2312”，在AutoCAD中定义文字样式时，应将宽度比例因子设为0.7；注意：制图标准规定，尺寸文字应从文字的基线逆时针向上倾斜75°，即从文字基线垂直方向沿顺时针倾斜15°。

三、图纸要求纸质图纸和电子图纸各一份，图幅A3四、作业要求及评分1.本作业要求在十二周结课之前上交，作为该课程期末成绩的70%，剩下的30%由平时成绩给出。

2．作业要按照上述要求独立认真完成，并在图纸上写明完成的内容名称。

如“姓名——建筑平面图”；3.图纸居中打印，按照尽量美观的要求进行排版；4.评分标准：图纸整体评分——图纸的清晰美观，表达的统一性，图纸布局的合理性（60%）；各部分内容评分——各部分内容的正确性，制图的规范性（40%）上交时间鼓励分，根据作业上交时间的先后给予鼓励加分。

提前上交作业的同学，成绩加5分，按时上交的不加分，迟交的扣5分。

第二篇：CAD建筑制图规范CAD建筑制图规范一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量； 1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

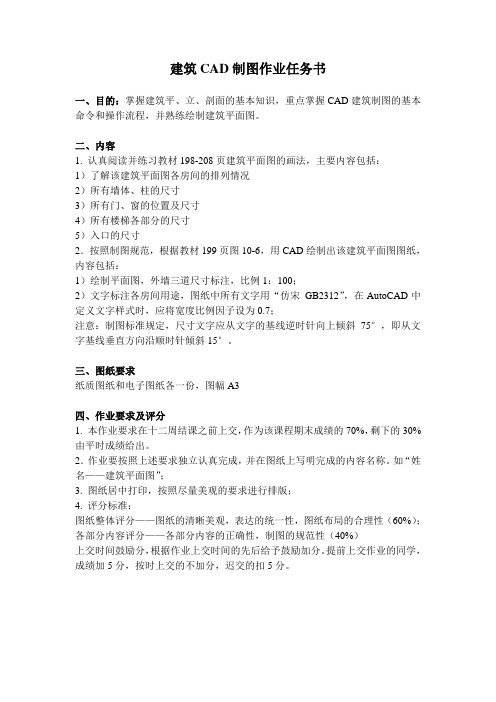

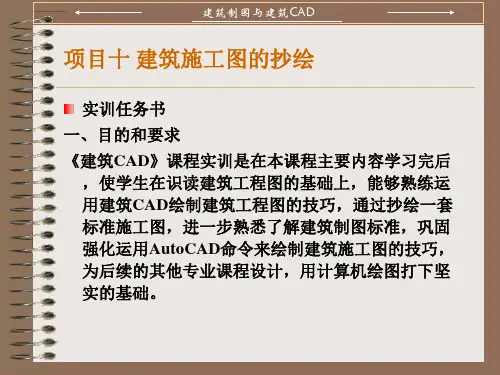

建筑CAD制图作业任务书
一、目的：掌握建筑平、立、剖面的基本知识，重点掌握CAD建筑制图的基本命令和操作流程，并熟练绘制建筑平面图。

二、内容
1. 认真阅读并练习教材198-208页建筑平面图的画法，主要内容包括：
1）了解该建筑平面图各房间的排列情况
2）所有墙体、柱的尺寸
3）所有门、窗的位置及尺寸
4）所有楼梯各部分的尺寸
5）入口的尺寸
2．按照制图规范，根据教材199页图10-6，用CAD绘制出该建筑平面图图纸，内容包括：
1）绘制平面图，外墙三道尺寸标注，比例1：100；
2）文字标注各房间用途，图纸中所有文字用“仿宋_GB2312”，在AutoCAD中定义文字样式时，应将宽度比例因子设为0.7；
注意：制图标准规定，尺寸文字应从文字的基线逆时针向上倾斜75°，即从文字基线垂直方向沿顺时针倾斜15°。

三、图纸要求
纸质图纸和电子图纸各一份，图幅A3
四、作业要求及评分
1. 本作业要求在十二周结课之前上交，作为该课程期末成绩的70%，剩下的30%由平时成绩给出。

2．作业要按照上述要求独立认真完成，并在图纸上写明完成的内容名称。

如“姓名——建筑平面图”；
3. 图纸居中打印，按照尽量美观的要求进行排版；
4. 评分标准：
图纸整体评分——图纸的清晰美观，表达的统一性，图纸布局的合理性（60%）；各部分内容评分——各部分内容的正确性，制图的规范性（40%）
上交时间鼓励分，根据作业上交时间的先后给予鼓励加分。

提前上交作业的同学，成绩加5分，按时上交的不加分，迟交的扣5分。

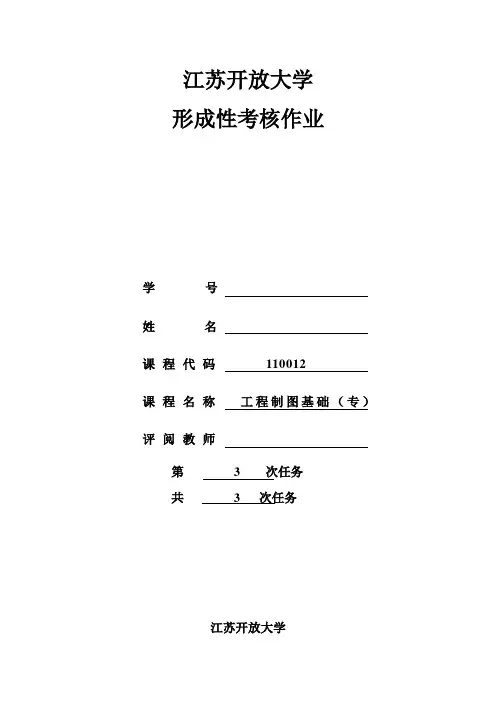

江苏开放大学
形成性考核作业
学号
姓名
课程代码110012
课程名称工程制图基础（专）评阅教师
第 3 次任务
共 3 次任务
江苏开放大学
形考作业三
★手工抄绘建筑图
一、目的
1、熟悉建筑施工图的内容和有关规定。

2、掌握建筑施工图的绘制方法和步骤。

二、内容
建筑底层平面图手工抄绘。

三、要求
1、图纸：A4号图幅。

2、图名：底层平面图。

3、比例：1：100。

4、图线：细线、中粗线、粗线。

5、字体：汉字用长仿宋字体。

材料图明用5号字；尺寸数字均用3.5号字。

6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。

四、说明
绘制图前复习教材中图幅、图线、建筑施工图的内容等有关规定。

画底稿要认真，按附图中给出的尺寸，准确定好各图形位置，标出尺寸。

先用H铅笔（轻、细）绘底稿图线，然后按图线要求加墨线，最后注写数值、名称。

1：100
完成日期：
得分：
评语：
评阅时间：
课程名称：工程制图基础（专）第3次任务评阅教师：。

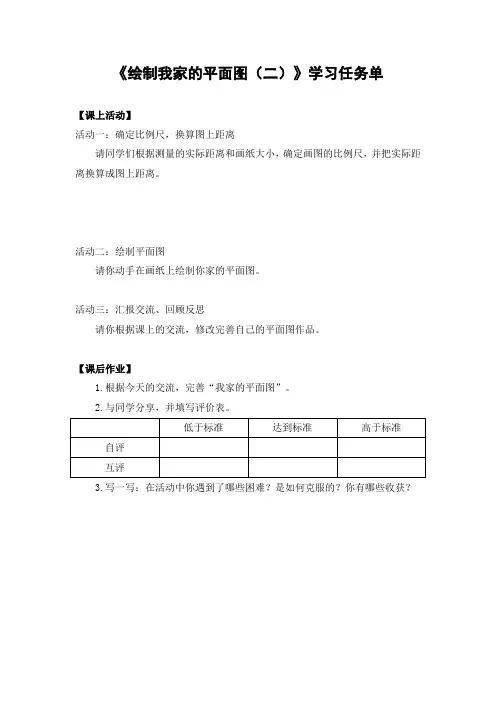

《绘制我家的平面图（二）》学习任务单
【课上活动】
活动一：确定比例尺，换算图上距离
请同学们根据测量的实际距离和画纸大小，确定画图的比例尺，并把实际距离换算成图上距离。

活动二：绘制平面图
请你动手在画纸上绘制你家的平面图。

活动三：汇报交流、回顾反思
请你根据课上的交流，修改完善自己的平面图作品。

【课后作业】
1.根据今天的交流，完善“我家的平面图”。

2.与同学分享，并填写评价表。

3.写一写：在活动中你遇到了哪些困难？是如何克服的？你有哪些收获？。

建筑初步抄绘作业方案设计I. 项目简介本项目为一幢居住建筑，位于市中心繁华地段，周边有商业设施、公共交通和学校等配套设施。

建筑总高度为30米，共有10层，总建筑面积为5000平方米。

建筑风格为现代简约风格，以简洁、明快的线条和造型为主要设计元素，旨在打造一个独具特色的现代化城市住宅。

II. 设计理念1. 空间体验：本项目注重建筑空间的体验和流畅性，通过合理的空间布局和光线设计，打造舒适、开阔的室内空间，满足居住者的居住需求。

2. 环境友好：本项目将尽量利用环保材料和绿色技术，减少对环境的影响，力求打造一个生态友好的建筑。

3. 城市融合：本项目将与周边环境融为一体，与周边建筑风格相协调，形成一个和谐的城市景观。

III. 抄绘作业方案设计1. 设计要求（1）按照原建筑设计图纸，进行抄绘作业，包括立面图、平面图等各项图纸。

（2）保持设计风格和结构完整性，不得出现误差和遗漏。

（3）注意设计细节，如门窗位置、楼层高度、阳台布局等，要与原设计图保持一致。

（4）保证抄绘作业的准确性和完整性，确保施工时能够顺利进行。

2. 抄绘流程（1）收集原建筑设计图纸，并进行深入研究和了解设计要求。

（2）按照原设计图纸的比例和尺度，进行抄绘作业，包括平面图、立面图、剖面图等。

（3）在抄绘过程中，注意细节处理，确保与原设计图一致。

（4）完成抄绘作业后，进行审查和校对，确保准确无误。

（5）提交抄绘作业方案设计报告，详细说明抄绘过程和设计思路。

IV. 结语建筑初步抄绘作业方案设计是对原建筑设计的一个重要环节，它不仅可以对原设计进行深入研究和理解，更可以提高设计的准确性和完整性。

本项目将以严谨的态度和细致的工作来完成抄绘作业，确保设计方案的质量和效果。

希望通过我们的努力和创意，可以为城市的建设和发展做出贡献。

作业一：工程字体练习一、教学目的：1、掌握工程字体的特点、规格和书写要领。

2、熟悉掌握绘图工具的使用；3、结合对工程字体的字形比例、结构安排和图面布置，训练审美感觉和构图能力。

二、作业内容及要求：1、作业内容：标题字：30x35mm（包括黑体字或空心宋体字）5-10个，标题字应利用制图工具协助完成；仿宋字：8x12mm（或7x12mm）仿宋体200个以上；阿拉伯数字（0～9）用两种字体书写两组；英文字母（A～Z）大小写各用两种字体书写两组。

注：各种字体内容自定。

2、作业要求：在认真练习的基础上完成本作业；按照作业要求的内容经过版面设计，组织在规定的图纸上，然后按设计版面书写。

三、绘图步骤：1、自行构图；2、徒手用拷贝纸写黑体和宋体；3、用硬铅笔打底稿，将书写好的大字草稿刻到正图上，写仿宋体之前要先打格子；4、用工具绘制宋体；5、整修图纸。

四、作业标准（评分依据）：1、构图美观大方，避免怪诞（10%）；2、大字线条要求平滑均匀，转折清晰，交接光滑(40%)；3、字体结构匀称，笔画优美(40%)；4、字体间要求大小相等，篇幅整齐（10%）；五、图纸要求：1、图幅：A3图纸（297/420）2、纸质：白色绘图纸；3、绘制方式：大字用工具墨线绘制，小字用钢笔徒手书写。

六、制作时间：一周，作业二：工具线条图一、教学目的：1、进一步熟悉各种绘图工具的使用；2、学习各种工具线条的画法。

3、训练图面整体处理能力，培养审美感觉二、作业内容：作业中必须包括：粗细直线和虚线（水平和垂直各一组）；细网状线和砖形图案线各一组；细圆和直线相接一组；（可选择课本附图2）相互交接的粗细曲线。

（可选择课本附图2）其他内容可根据版面设计自行选择。

三、绘图步骤：1、自行构图；2、硬铅笔打底后，用针管笔上线；3、先画细线，后画粗线；4、先画曲线，后画直线；5、整修图纸。

四、作业标准（评分依据）：1、构图美观大方、整洁（10%）；2、尺寸准确，各种线条的长短及间距要绝对准确(20%)；3、线型区别清晰，粗细均匀，分级明确(30%)；4、各级线条的起止、转折和交接准确清楚，直线和曲线交接平滑（20%）；5、线条要流畅美观，不得有断线和搭接(20%)；五、图纸要求：1、图幅：A3图纸；2、纸质：白色绘图纸；六、制作时间：一周，具体交图时间为：作业三（1）：建筑配景练习一、教学目的：建筑配景是建筑画中为了突出建筑物而表现的环境气氛。

大师作品抄绘与公共建筑实地考察任务书
1、要求图解分析，同时包括总平面图、主要平面图、主要立面图、剖面图、透视图
2、要求分析所抄绘作品的大师的生平、作品背景、作品空间特点等。

3、要求图解作品的功能分区、交通动线、结构支柱等。

（参照例图里对萨伏伊别墅的分析，提出自由立面、自由平面、横向长窗、屋顶花园、底层独立支柱等建筑空间特点特点）
4、写出自己对这次作品抄绘、分析的心得体会以及收获，对下一次作品做准备。

5、打印相关作品的照片。

6、做出自己的ppt汇报方案在第二周进行汇报。

7、小组分工及成员介绍。

8、图幅（841x594）两张，尺规作图，钢笔淡彩渲染。

9、所有正图内的图纸自行定义比例绘制（以自己的排版需要定义）。

10、请自行拟定大标题与小标题，并在图幅的右下角写上班级、姓名、组号、学号等相关信息。

2022年全国职业院校技能大赛中职组建筑CAD赛项“建筑施工图绘制”模块赛题任务书竞赛须知1.本竞赛环节总分1000 分，竞赛时间 210 分钟。

2.文件夹命名要求：每个参赛队在 A机位的D盘根目录下新建文件夹，文件夹以机位号命名，A 机位是队长机位，为成果提交机位。

例如，参赛队(302A和302B)即赛区号为“3”，机位组号为“02”，文件夹名称为“302”。

3.本次竞赛所有任务由参赛队协作共同完成一份任务，文件必须保存在上述文件夹中，否则以未做任务处理。

4.文件命名要求：必须按各任务要求正确命名文件名称。

5.选手设置的文件夹名称和各竞赛任务的文件名称不符上述要求的，其内容不能作为比赛正式结果，不作为评分依据。

6.在规定时间内完成即可，提前完成竞赛任务不加分。

7.为减少因突发情况造成的损失，竞赛过程中请选手注意手动保存竞赛结果，也可自行设置软件自动保存的时间。

8.遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。

经现场裁判及技术支持人员鉴定，非人为原因造成的电脑及软件死机，加时不超过 10 分钟。

所加时间从选手提出报告开始计时。

9.选手在提交竞赛结果前，务必检查文件夹和文件的名称是否正确，赛场提供的所有纸质材料不得带出赛场，离开赛场时不要关闭电脑。

10.不能在上交文件中明示或暗示选手身份，不得有雷同卷，否则按作弊处理。

任务一创建样板文件（60分）1.设置文字样式设置两个文字样式，分别用于“汉字”和“数字和字母”的注释，所有字体均为直体字，宽度因子为0.7。

（1）用于“汉字”的文字样式文字样式命名为“HZ”，字体名选择“仿宋”，语言为“CHINESE_GB2312”。

（2）用于“数字和字母”的文字样式文字样式命名为“XT”，字体名选择“simplex.shx”，大字体选择“HZTXT”。

2.设置尺寸标注样式尺寸标注样式名为“BZ”，其中文字样式用“XT”，其他参数请根据国标的相关要求进行设置。
