GBF高注合金蜂巢芯现浇混凝土密肋楼盖施工工法（湘Q/OKDC030）巨星建筑结构新技术研究中心长沙巨星轻质建材（集团）股份有限公司2014年03月1．此文件为巨星（集团）公司供全国各子公司内部使用文件，与巨星专利技术、产品、方法配套。
．与巨星（集团）公司有供货合同的关联企业可供参考，但有关各方有保守巨星技术秘密和商业秘密义务。
2．目次1 总则 02 主要技术特点与施工工艺流程 03 技术要求 (2)4 高注合金蜂巢芯安装 (5)5 预留预埋设施的施工 (6)6 浇筑空心楼盖混凝土 (6)7 高注合金蜂巢芯成品保护 (6)8 施工中需用的劳动力、机具设备 (6)9 附录 A 高注合金蜂巢芯进场验收记录 (8) (9)高注合金蜂巢芯安装检验批质量验收记录B GBF附录10GBF高注合金蜂巢芯现浇混凝土密肋梁楼盖施工工法1 总则1.1 为了在施工中正确贯彻GBF高注合金蜂巢芯现浇混凝土密肋空腹楼盖的设计意图与技术要求，保证工程质量，针对该技术的关键环节制定本施工工法。
1.2 本施工工法适用于建筑施工现场进行以GBF高注合金蜂巢芯作非拆除式肋间底面外露芯模的现浇混凝土密肋空腹楼盖施工和工程质量验收。
1.3 本施工工法根据本技术专利权人长沙巨星轻质建材股份有限公司的研究、试验、大量应用资料，并依据国家现行有关法规、标准和规程而编制。
1.4 在按本施工工法进行施工操作与检查时，除应符合本篇条文规定外，尚应遵从国家现行有关建筑施工的标准、规范、规程。
2 主要技术特点与施工工艺流程2.1 GBF高注合金蜂巢芯现浇混凝土密肋空腹楼盖是一种由现浇混凝土框架暗梁（或明梁）、密肋梁、肋间现浇板和位于肋间和现浇板底部的非抽芯式高注合金蜂巢芯（一种底面外露芯模）共同组成的楼盖，高注合金蜂巢芯在楼盖中的作用不仅作为非拆式模板，而且高注合金蜂巢芯底板与楼盖底面平齐，可充作肋间吊顶装饰板，使密肋楼盖底部具有无梁板的效果。
2.2 根据柱网、板跨、荷载等的具体要求，由结构设计确定高注合金蜂巢芯的高度、高注合金蜂巢芯楼盖的总厚度、楼盖断面中孔间密肋及暗梁宽度（或明梁的宽度和高度）、梁板配筋等参数。
GBF蜂巢芯密肋楼盖施工工法GBF蜂巢芯密肋楼盖施工工法一、前言GBF蜂巢芯密肋楼盖施工工法是一种创新的施工技术，旨在提高楼盖的承载能力和抗震性能。
它通过采用GBF 蜂巢芯密肋板进行楼盖的施工，使得楼盖更轻量化、更坚固和更高效。
二、工法特点1. 轻量化：GBF蜂巢芯密肋板采用镁铝合金材料，具有轻质高强的特点，使得楼盖的自重大大减轻。
2. 抗震性：GBF蜂巢芯密肋板的网格结构能够有效分散和抵消地震产生的力量，提高楼盖的抗震性能。
3. 快速施工：GBF蜂巢芯密肋板采用工厂预制，现场拼装施工，加快了施工进度并减少了工期。
4. 灵活性：GBF蜂巢芯密肋板可以根据实际情况进行设计和调整，适应各种复杂的建筑结构和需求。
5. 环保性：GBF蜂巢芯密肋板采用可回收的材料制造，减少了对自然资源的消耗。
三、适应范围GBF蜂巢芯密肋楼盖施工工法适用于各种建筑结构，尤其是需要提高楼盖抗震性能的高层建筑、大跨度构筑物等。
四、工艺原理GBF蜂巢芯密肋楼盖施工工法采用GBF蜂巢芯密肋板作为楼盖的主要承重结构。
当设计完成后，施工人员将预制的蜂巢芯密肋板组装在楼盖支撑架上，并通过榀栏的连接来固定。
整个施工过程中，需要注意保证连接的牢固性和精确度，以确保楼盖的稳定和可靠性。
五、施工工艺1. 确定楼盖的设计方案，包括楼盖尺寸和蜂巢芯密肋板的布置方案。
2. 搭建楼盖支撑架，确保支撑架平整牢固。
3. 将预制的蜂巢芯密肋板组装在楼盖支撑架上，并进行细节处理，确保板与板之间的连接垂直和水平。
4. 通过榀栏连接蜂巢芯密肋板，保证连接的牢固性和精确度。
5. 进行楼盖的验收和调整。
六、劳动组织施工过程中，需要合理组织施工人员的分工与配合，确保施工进度和质量。
工人需要具备一定的专业知识和技能，并遵守工作安全规定。
七、机具设备1. 支撑架搭建设备：包括支撑架钢管、连接件、螺栓等。
2. 蜂巢芯密肋板组装设备：包括起重机、吊索、安装夹具等。
3. 榀栏连接设备：包括螺栓、螺母、连接工具等。

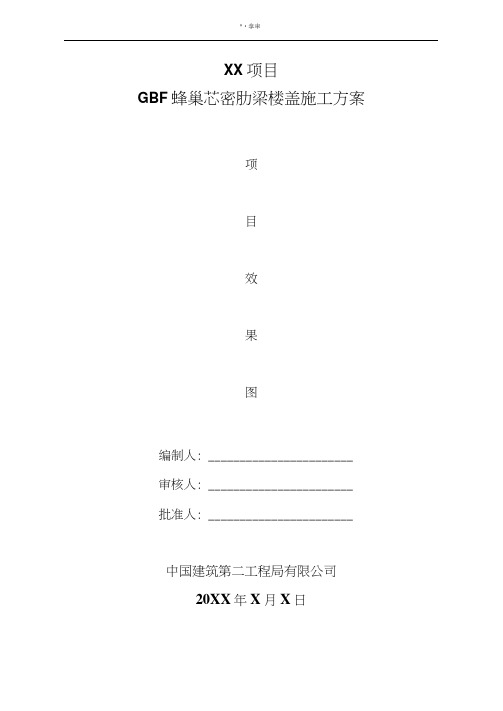

XX项目GBF蜂巢芯密肋梁楼盖施工方案项目效果图编制人: _______________________ 审核人: _______________________ 批准人: _______________________中国建筑第二工程局有限公司20XX年X月X日目录一、工程概况 (1)2、工程概况 (1)2、空心楼盖部位 (1)二、编制依据 (2)三、设计概况 (2)1. GBF高分子（PP、PE）合金薄壁方箱简介 (2)2、空心楼盖设计 (3)四、施工准备及计划 (7)1、技术准备 (7)2、施工进度计划 (7)3、材料与设备计划 (7)4、劳动力计划 (8)5、现场准备 (8)五、施工工艺技术 (9)2、工艺流程图 (9)2、施工方法 (9)3、注意事项 (11)六、质疑保证措施 (14)1、质量验收标准 (14)2、质量管理体系 (18)3、质量管理措施 (18)七、安全保证措施 (20)八、应急预案 (21)1、应急组织机构及职责 (21)2、危险源识别分析 (22)3、安全事故应急流程 (22)4、安全事故应急事故及处置 (23)5、安全事故应急救援电话及定点医院 (24)九、计算书及相关附件 (25)2、计算书 (25)2、相关附件 (25)PPE合金薄璧方箱进场记录表 (26)PPE合金薄璧方箱安装检验批质量验收记录表 (26)XX项目空心楼盖施工方案一、工程概况盘项LI位于xx市xx路，总建筑面积xx m7,共x栋x建筑，地上x层，地下x层。
2、空心楼盖部位部位结构形式层咼板厚混凝土强度等级盘顶板薄壁方箱平面布置图如下:二、编制依据三、设计概况1、GBF高分子（PP、PE）合金薄壁方箱简介GBF高分子（PP、PE）合金薄壁方箱是以高分子树脂（PF、PE）为主要原料，经合金改性，用特殊工艺加工成型高分子合金盆模，山两个等高或不等高盆模开口对扣组合或山微骨料高强混凝土板与高分子合金盆模对扣组合而成，用于现浇混凝土空心楼盖结构非抽芯成孔的高注合金箱形内置芯模产品。
目录一、工程概况 (1)1、工程概况 (1)2、空心楼盖部位 (1)二、编制依据 (1)三、设计概况 (2)1、GBF高分子（PP、PE）合金薄壁方箱简介 (2)2、空心楼盖设计 (3)四、施工准备及计划 (6)1、技术准备 (6)2、施工进度计划 (6)3、材料与设备计划 (7)4、劳动力计划 (7)5、现场准备 (8)五、施工工艺技术 (8)1、工艺流程图 (9)2、施工方法 (9)3、注意事项 (11)六、质量保证措施 (13)1、质量验收标准 (15)2、质量管理体系 (18)3、质量管理措施 (19)七、安全保证措施 (20)八、应急预案 (21)1、应急组织机构及职责 (21)2、危险源识别分析 (22)3、安全事故应急流程 (22)4、安全事故应急事故及处置................................ 错误!未定义书签。
5、安全事故应急救援电话及定点医院 (25)九、计算书及相关附件 (26)1、计算书 (26)2、相关附件.............................................. 错误!未定义书签。
PPE合金薄璧方箱进场记录表............................... 错误!未定义书签。
PPE合金薄璧方箱安装检验批质量验收记录表................. 错误!未定义书签。
一、工程概况1、工程概况本方案适用于南充恒大城项目部，其建筑面积为 173948.98 平方米，地上总建筑面积为128405.02 平方米，地下建筑面积为 45543.96 平方米。
结构形式:钢筋混凝土框架剪力墙结构，建筑层数:本工程设地下1层整体地下室，地上由 15栋单体建筑组成，分别为 11 栋 26~32 层高层住宅、1栋 2 层售楼部、1栋 2层综合楼和 2栋1层门卫室组成。
2、空心楼盖部位二、编制依据三、设计概况1、GBF高分子（PP、PE）合金薄壁方箱简介GBF高分子（PP、PE）合金薄壁方箱是以高分子树脂（PP、PE）为主要原料，经合金改性，用特殊工艺加工成型高分子合金盆模，由两个等高或不等高盆模开口对扣组合或由微骨料高强混凝土板与高分子合金盆模对扣组合而成，用于现浇混凝土空心楼盖结构非抽芯成孔的高注合金箱形内置芯模产品。
GBF蜂巢芯密肋梁楼盖专项施工方案蜂巢芯密肋梁是一种新型的楼盖结构材料，具有重量轻、刚度好、抗震性能强等特点，广泛应用于建筑工程中。
本文将就GBF蜂巢芯密肋梁楼盖的专项施工方案进行介绍。
一、施工前的准备工作1.材料准备：GBF蜂巢芯密肋梁材料的采购，包括钢材、混凝土、预应力钢筋等材料的购买，确保材料的质量符合设计要求。
2.设备准备：准备好用于制作蜂巢芯密肋梁的加工设备，如加工中心、钢筋切割机、预应力张拉设备等，确保设备的运行正常。
3.人员组织：组织具有相关施工经验的工人进行施工，明确各个工种的职责，保证施工过程顺利进行。
4.安全措施：制定安全施工措施，如搭设安全网、安装警示标志等，确保安全施工。
二、蜂巢芯密肋梁的制作1.钢筋加工：根据设计要求，通过钢筋切割机将钢筋进行加工，制作出密肋梁的截面轮廓。
2.蜂巢芯制作：在加工中心上，将钢筋焊接成蜂巢芯状的骨架结构，然后使用混凝土进行填充，形成蜂巢芯密肋梁。
3.预应力张拉：将预应力钢筋张拉至设计要求的张拉力，并进行锚固，确保密肋梁的承载能力。
三、施工过程1.安装模板：根据设计要求，搭设好楼盖的模板，确保模板的平整度和稳定性。
2.进行构件安装：将预制好的蜂巢芯密肋梁安装到楼盖的位置上，使用临时支撑进行固定。
3.进行混凝土浇筑：将混凝土按照设计要求进行浇筑，注意控制浇筑的速度和均匀性，防止发生温度应力和裂缝。
4.后期处理：在混凝土初凝后，进行表面处理，如刷涂混凝土保护剂，以提高密肋梁的抗渗性和耐久性。
四、质量控制1.施工记录：每次施工都要进行详细的施工记录，包括施工日期、施工人员、材料等，确保施工过程的可追溯性。
2.钢筋焊接接头检查：检查焊接接头的质量，确保焊接接头的强度和牢固度。
3.混凝土抗压强度检测：在混凝土养护期结束后，进行抗压强度检测，确保混凝土达到设计要求的强度。
4.结构形态检查：对施工完成的蜂巢芯密肋梁进行形态检查，确保其尺寸和形状符合设计要求。
GBF蜂巢空芯现浇混凝土空心楼盖施工工法GBF蜂巢空芯现浇混凝土空心楼盖施工工法一、前言近年来，随着建筑行业的快速发展，传统的混凝土楼盖结构已经不能满足需求。
为了提高施工效率、降低成本、减轻自重和增加楼盖整体强度，GBF蜂巢空芯现浇混凝土空心楼盖施工工法应运而生。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点GBF蜂巢空芯现浇混凝土空心楼盖施工工法具有以下特点：1. 结构轻巧：采用空心结构和蜂巢状的空心区域，使楼盖重量大幅减轻，提高整体强度。
2. 施工效率高：采用现浇混凝土技术，施工速度快，可以大幅缩短工期。
3.节省材料：由于采用空芯结构，减少了混凝土用量，降低了成本。
4. 提高隔热性能：蜂巢状的空心区域减少了传热，提高了楼盖的隔热性能。
5. 增加通风功能：由于空心结构，楼盖下方可以形成通风道，增加了通风功能。
三、适应范围GBF蜂巢空芯现浇混凝土空心楼盖施工工法适用于多种建筑类型，特别适用于大跨度的工业建筑和商业建筑。
四、工艺原理GBF蜂巢空芯现浇混凝土空心楼盖施工工法的工艺原理是将现浇混凝土与预制的空心蜂巢模具结合，形成蜂巢状的空心结构。
具体工艺过程包括以下几个步骤：1. 搭建支撑模架：搭建适合楼盖尺寸和形状的支撑模架，确保模板的稳定性。
2. 安装空心模具：利用预制的空心模具进行现场安装，形成蜂巢状的空心区域。
3. 浇筑混凝土：将预制的空心模具与支撑模架结合，然后进行现场浇筑混凝土。
4. 后期处理：待混凝土凝固后，拆除模具并进行后期处理，如抹灰、防水等。
五、施工工艺GBF蜂巢空芯现浇混凝土空心楼盖的施工工艺分为以下几个阶段：1. 模板搭设：根据楼盖的形状和尺寸，搭设适合的模板支撑系统。
2. 空心模具安装：安装预制的空心模具，形成楼盖的蜂巢状空心结构。
3. 混凝土浇筑：根据设计要求，将混凝土拌合物倒入模具中，采用现浇方式进行浇筑。
GBF蜂巢芯密肋梁楼盖施工方案一、施工前准备工作：1、项目部组织相关部门对施工现场进行认真勘测，仔细了解土地情况、地质情况、周边环境、交通情况等，确保施工安全；2、根据设计图纸进行分部分项工程施工图纸的评审和修改；3、组织技术交底会议，详细解释和讲解蜂巢芯密肋梁楼盖施工的流程、要点、技术要求等；4、准备好所需的施工材料、设备和人员，确保施工计划的顺利进行。
二、基础工程：1、在施工现场进行开挖土方工作，确保基础层的平整和坚实；2、测量和布置基础和设置桩点，确保楼盖的承重分布均匀；3、进行地下水位勘测，做好排水措施，确保基础工程的干燥。
三、楼盖主体结构施工：1、搭设脚手架和临时支撑，确保施工过程中的安全；2、根据设计要求，进行钢筋的加工和安装，采用搭接焊接、打结接头等方式进行连接；3、梁柱之间设置临时支撑和蜂巢形芯模板，做好支撑和模板的安装；4、混凝土搅拌站生产现场搅拌混凝土，并通过泵送到楼盖模板中，采用振捣机进行浇筑；5、待混凝土浇筑完成后，进行养护工作，保持混凝土的湿润，确保强度和稳定性；6、待混凝土达到设计强度后，进行模板的拆除和清理，同时检查楼盖的平整度和强度。
四、封顶工程：1、对楼盖顶部进行检查和整理，确保没有松动和裂缝；2、根据设计要求进行防水层和保温层的施工；3、安装楼盖顶面的地板、装饰材料等，确保楼盖的美观和耐用；4、进行楼盖的验收和测量，保证施工质量和设计要求的一致。
五、现场清理和验收：1、施工结束后，对现场进行清理和整理，清除垃圾和杂物，保持环境的整洁；2、进行楼盖的验收和检测，确保施工质量和安全性达到设计标准；3、制定档案和施工记录，详细记录每个环节的施工过程和结果；4、项目部组织相关部门进行验收和总结，做好经验教训的总结和记录。
以上就是蜂巢芯密肋梁楼盖施工方案的详细内容，希望能够对大家有所帮助。
在施工过程中，要注意做好安全控制和质量管理，确保项目的顺利进行和顺利完工。
祝施工顺利，工程质量过关！。
GBF蜂巢芯密肋梁楼板施工工法一、前言随着建筑技术的不断发展，各种先进的施工工法出现了。
其中，GBF蜂巢芯密肋梁楼板施工工法是一种较为先进和广泛应用的工法。
该工法具有许多优点，可以大大提高施工效率，保证施工质量并降低成本。
在本文中，我们将全面介绍GBF蜂巢芯密肋梁楼板施工工法的各项内容，以帮助读者更好地了解该工法。
二、工法特点GBF蜂巢芯密肋梁楼板施工工法是一种钢筋混凝土楼板的组合施工工法。
与传统工法相比，它有以下特点：1.施工效率高：该工法采用预制构件和工厂化生产的方法，在现场安装时可以快速拼接构件，大大缩短了施工时间，提高了施工效率。
2.施工质量高：工厂生产的预制构件可以保证施工质量的一致性，并且现场施工过程中会采取各种技术措施来保障施工质量。
3.成本低：由于采用了预制构件和工厂化生产的方法，可以大幅减少现场制造和加工的时间，节约了人力和物料成本。
4.适应性强：该工法不受施工现场环境的限制和影响，适用于各种建筑类型和地形条件。
5.防震性能好：鉴于预制构件的设计和工艺特点，GBF蜂巢芯密肋梁楼板施工工法的防震性能好。
三、适应范围GBF蜂巢芯密肋梁楼板施工工法适用于各种建筑类型和现场环境，特别适用于以下场合：1.大型公共建筑：如商场、办公楼、展览馆等。
2.高层住宅：如公寓、酒店等。
3.大型厂房：如工厂、仓库、生产车间等。
4.桥梁、隧道、地铁等地下工程。
四、工艺原理GBF蜂巢芯密肋梁楼板施工工法的主要原理和特点是：将预制混凝土芯板和GBF蜂巢网板、密肋梁轴网进行拼接组合，构成钢筋混凝土楼板。
具体来说，该工法的实现需要注意以下几点：1.预制芯板：预制芯板是由混凝土预制厂加工制成的标准化构件；需要严格按照设计要求进行加工，保持其表面平整、尺寸精确、强度一致。
2.GBF蜂巢网板：GBF蜂巢网板使用冷轧板材制成，网框内凸干、方块状，具有较高的承载能力，可以有效提高整个楼板的承载能力。
3.密肋梁轴网：密肋梁轴网由圆钢杆与连续轴钢条通过电焊组合而成。
现浇混凝土GBF蜂巢芯密肋楼盖施工工法第一章总则第1.0.1条为了在施工中正确贯彻现浇混凝土GBF蜂巢芯密肋楼盖的设计意图与技术要求，保证工程质量，针对该技术的关键环节制定本施工工法。
第1.0.2条本施工工法适用于建筑施工现场进行以GBF蜂巢芯作非拆除式肋间模壳的现浇混凝土密肋楼盖施工和质量验收。
第1.0.3条本施工工法根据本技术专利权人长沙巨星轻质建材股份有限公司的研究、试验、大量应用资料，并依据国家现行有关法规、标准和规程而编制。
第1.0.4条在按本施工工法进行施工操作与检查时，除应符合本篇条文规定外，尚应遵从国家现行有关建筑施工的标准、规范、规程.第二章主要技术特点与施工工艺流程第2.0.1条现浇混凝土GBF蜂巢芯密肋楼盖是一种由现浇混凝土框架暗梁(或明梁)、密肋梁、板和非拆除式肋间单面外露模壳组成的楼盖。
第2.0.2条根据柱网、板跨、荷载等的具体要求，由结构设计确定蜂巢芯的高度、蜂巢芯楼盖的总厚度、楼盖断面中孔间密肋及暗梁宽度（或明梁的宽度和高度）、梁板配筋等参数.第2.0.3条暗梁与楼盖等厚，可设计成预应力或非预应力梁。
第2.0.4条现浇混凝土蜂巢芯密肋楼盖的施工工艺流程见图1。
图1 现浇混凝土GBF蜂巢芯密肋楼盖施工工艺流程图注：图中实线工序为现浇混凝土蜂巢芯楼盖结构必须工序；虚线工序为预应力混凝土结构特需工序。
第三章模板与钢筋第3.0.1条现浇混凝土GBF 蜂巢芯楼盖的模板和钢筋的施工除应遵守本工法的规定外，还应遵循<<混凝土结构工程施工及验收规范〉〉(GB50204—2002）的有关规定。
第3.0.2条必须根据楼盖的暗梁（或明梁）、密肋梁、现浇板、蜂巢芯的重量及平面具体位置作恒载取值，并充分考虑施工荷载后，进行模板的竖向、侧向承载和稳定计算,以及上层支撑架立杆对下层楼板竖向冲切验算，设计模板、龙骨与支撑。
第3.0.3条模板应双向或单向起拱1。
5—3‰，或根据设计要区起拱。
高层建筑地下室GBF薄壁方箱内置模蜂巢状空心楼盖施工工法高层建筑地下室GBF薄壁方箱内置模蜂巢状空心楼盖施工工法一、前言随着城市化进程的加速和土地资源的日益稀缺，高层建筑地下室的施工面临着越来越多的挑战。
传统的地下室施工工法往往存在着施工周期长、造价高、施工质量难以保证等问题。
为了解决这些问题，发展一种新型的施工工法，成为高层建筑地下室施工中亟待解决的难题。
二、工法特点GBF薄壁方箱内置模蜂巢状空心楼盖施工工法是一种创新的地下室施工工法，具有以下几个特点：1. 施工周期短：采用了预制薄壁方箱模板和模蜂巢状空心楼盖板，可以快速、高效地进行施工，大大缩短了工期。
2. 造价低：由于采用了预制构件，减少了现场施工的劳动和材料消耗，降低了施工成本。
3. 施工质量可控：薄壁方箱模板和模蜂巢状空心楼盖板具有较高的均匀性和稳定性，能够保证施工质量的一致性和可控性。
4. 空间利用率高：薄壁方箱模板和模蜂巢状空心楼盖板的结构设计具有优良的承载性能，可以有效地提高地下空间的利用率。
三、适应范围GBF薄壁方箱内置模蜂巢状空心楼盖施工工法适用于各类高层建筑地下室的施工，在轻型、中型和重型建筑中均具有广泛的应用潜力。
尤其适用于需求快速施工和经济性的工程项目。
四、工艺原理GBF薄壁方箱内置模蜂巢状空心楼盖施工工法的工艺原理是将预制的薄壁方箱模板和模蜂巢状空心楼盖板内嵌于地下室的施工区域，并进行连续浇筑。
通过薄壁方箱和楼盖板之间的结合，形成一个坚固、稳定的地下室结构体系，提供承重和抗震的能力。
五、施工工艺1. 设置标线：根据设计要求设置地下室的标线，确定薄壁方箱的位置和尺寸。
2. 预制薄壁方箱模板：根据设计要求，预制薄壁方箱模板，包括底板、侧板和顶板。
3. 安装薄壁方箱模板：将预制的薄壁方箱模板安装到地下室的标线上，并进行调整和固定。
4. 安装模蜂巢状空心楼盖板：在薄壁方箱模板的顶板上安装模蜂巢状空心楼盖板，形成完整的地下室结构。
观澜安置房综合楼
GBF
蜂
巢
芯
密
肋
楼
盖
施
工
方
案
中铁二局建设工程有限责任公司二0一二年十二月
一、工程概况
本工程位于广东省深圳市为观澜长安汽车产业项目配套安居房项目，总建筑面积为467003㎡,地上塔楼共14栋，包括住宅，商业及社区服务等配套设施，地下室主要为车库和设备房。
二、工法特点
高强薄壁复合蜂巢芯简称GBF蜂巢芯，是用无机胶凝材料配以玻纤网格布、钢丝网片和钢筋增强制成的空心构件。
GBF蜂巢芯密肋楼盖是在现浇钢筋混凝土楼板中预埋GBF蜂巢芯，形成网格形密肋的空心楼板。
采用GBF蜂巢芯密肋楼盖结构体系能增加大跨度建筑空间净高，使建筑物具有空间开畅、自重轻等优点。
在密肋楼盖施工过程中，采用GBF蜂巢芯简化了模板施工，降低了模板损耗,通过工程实践，总结形成本工法。
1、不突出肋梁,增加房屋净空、简化模板施工。
2、楼板自重轻，钢筋含量少，模板损耗低，降低施工成本。
三、工艺原理
GBF蜂巢芯密肋楼盖由蜂巢芯、现浇钢筋混凝土纵、横肋和框架梁组成。
其工艺原理为：楼板模板安装后，摆放GBF蜂巢芯，安装蜂巢芯之间的肋梁及板面钢筋，经浇筑混凝土形成蜂巢芯密肋楼盖。
蜂巢芯楼板剖面示意图见图4。
5 施工工艺流程及操作要点
1、施工工艺流程
施工工艺流程见图5.1
图5.1 施工工艺流程图
2、操作要点
2.1 施工准备
（1）根据图纸尺寸和蜂巢芯型号规格编制材料进场计划并委托专业厂家生产。
（2）编制专项施工方案，组织施工技术人员进行针对性的学习，针对不同工种的班组进行技术安全交底，并做好劳力准备。
（3）施工前在现场划分出专门的材料场地，并根据蜂巢芯堆放的相关规定对场地进行处理。
（4）蜂巢芯进场后应对其外观逐个检查，蜂巢芯箱体破损的须进行封补、填塞。
缺损严重超标者不得使用。
（5）根据施工图进行蜂巢芯的排版设计；
2.2 模板安装
蜂巢芯模板支撑方案按一般楼板模板支撑的方案要求布置，支撑完毕先安装框架梁模板，最后铺设蜂巢芯底模，并按1‰～3‰进行双向起拱。
2.3 测量放线
根据排版图进行放线，放出肋梁的位置线，确定蜂巢芯的安装位置。
2.4 框架梁钢筋安装
按常规进行钢筋安装。
2.5 蜂巢芯安装
（1）将蜂巢芯吊运到板面上，并分散堆放，以免造成过大的集中荷载。
（2）蜂巢芯铺设前，应安排工人将板面清扫干净，确保蜂巢芯与模板面的紧密接触。
（3）安装时应安排四个人同时抬放，按事先弹好的分格线摆放。
（4）摆放完毕后，安排专人对蜂巢芯进行调整，以确保肋梁的顺直和断面尺寸。
2.6 水电预埋
（1）水电的线管、暗盒等都必须安装在肋梁内，并与肋梁钢筋绑扎固定。
（2）暗盒安装时可用切割机在蜂巢芯的挑边上开口，并及时将切割碎片清理干净，但严禁在挑边上直接打凿。
（3）消防管、雨水管等楼板套管及配电管井预埋在梁、柱边的楼板实心调整区内。
（4）在肋梁、板面钢筋安装后，应及时在肋梁内穿引水电线管与预埋好的暗盒连接，并用铁丝将线管固定在肋梁钢筋上。
2.7 肋梁、板面钢筋安装
（1）在绑扎过程中要注意肋梁钢筋和板面钢筋的同层同向，减少钢筋重叠以降低高度，保证板面钢筋的保护层厚度。
（2）板面钢筋绑扎完毕后，还必须用14#铁丝将钢筋网与蜂巢芯上的吊钩相连接与之形成整体。
2.8 混凝土浇捣
（1）输送混凝土的泵管应尽可能从框架梁上架设，如确需从蜂巢芯顶面架设泵管，应在纵横向肋梁相交处的混凝土泵管下垫放弹性缓冲垫（如废旧小汽车外胎）缓减泵管对蜂巢芯的冲击力。
（2）混凝土浇筑过程中禁止将施工机具直接压放在蜂巢芯上。
若采用塔吊运送混凝土，吊斗出料口处应铺设模板缓减混凝土冲击力，混凝土不能直接冲击蜂巢芯。
采用泵送混凝土时，应尽量降低泵管出料口的下落高差，下落点也应铺设模板缓减冲力。
（3）浇筑混凝土时，先浇筑柱头与框架梁，再浇筑肋梁和楼板混凝土，肋梁和楼板的混凝土浇筑同时一个方向进行。
（4）为保证楼盖混凝土浇倒密实，混凝土塌落度宜取15～18 cm，混凝土采用粗骨料粒径不得大于31.5㎜。
浇筑时宜采用小型插入振动器（直径3.5cm）振捣，不得将振捣器直接触压蜂巢芯表面进行振捣。
若配合采用平板振动器振捣，应采用小功率振动器。
（5）混凝土浇注完毕，在初凝后应安排工人将面层压实一遍，终凝后及时浇水养护。
3、劳动力组织
根据工程的面积、进度要求等情况安排。
以面积1500m2，工期7天的标准层施工为例，劳动力组织情况见表5.3。
5.3 劳动力组织情况表
四、材料与设备
1、材料
1.1 蜂巢芯规格型号
本工法采用的蜂巢芯分为AP型（普通不挑边底板）、AT型（带挑边底板）两大类，主规格产品的箱体平面尺寸为900㎜×900㎜；蜂巢芯高度最小为150㎜，每级级差为50㎜；蜂巢底板为10㎜-20㎜。
蜂巢芯主要规格见表6.1.1
表6.1.1 蜂巢芯主要规格
1.2 结构形状示意图
AP型蜂巢芯结构形状示意图见图6.1.2-1，AT型蜂巢芯结构形状示意图见图6.1.2-2。
1.3 技术要求
（1）外观质量
产品的外观质量应符合表6.1.3-1规定
表6.1.3-1 外观质量
（2）外观尺寸允许偏差
产品的外观尺寸允许偏差应符合表6.1.3-2规定
表6.1.3-2 外观尺寸允许偏差(㎜)
（3）物理力学性能
产品的物理力学性能应符合表6.1.3-3规定
表6.1.3-3 物理力学性能
2、机具设备
其他机具设备包括经纬仪、水准仪、标尺、吊笼、塔吊、钢筋弯曲机等。
五、质量控制
1、质量控制标准
1.1 施工过程应符合《混凝土结构工程施工及验收规范》GB50204等有关规定。
1.2 蜂巢芯质量标准参照其企业标准（Q/SX01-2008）。
2、质量保证措施
2.1 蜂巢芯到场后应按要求进行验收。
2.2 蜂巢芯的堆放场地应坚实、平整、洁净，未作表面硬化处理的堆场，其基层应压实，表面应铺垫厚度不少于50mm洁净砂子。
蜂巢芯应按规格型号分类平卧叠层堆放，蜂巢芯在施工现场的叠放高度不得高于1.5m。
2.3 蜂巢芯铺设前，模板要先进行验收，并派专人清扫，做到板面平整干净，保证蜂巢芯安装的平整度。
2.4 蜂巢芯应按平面布置图摆放，如设计未作要求，蜂巢芯与梁、墙钢筋的净间距≥钢筋保护层厚度，与预留孔洞的净间距≥50mm。
框架梁与柱相交核心部位采用相应的配套产品。
2.5 蜂巢芯铺设完毕后，进行钢筋安装时，调运到板面的钢筋尽量不要堆放在蜂巢芯上，如需堆放也要先在蜂巢芯上铺上模板进行保护。
2.6 补充蜂巢芯安装后的要求（跟肋梁的距离、两块板的偏差等）
六、安全措施
1、现场临时用电严格执行《施工现场临时用电安全技术规范》JGJ46的有关规定。
2、蜂巢芯吊运时其周围及下方应有完善的防护措施，并设置明显的警示标志，非作业人员不得进入作业区域；
3、应采用专门的吊笼吊运蜂巢芯，笼内的容许叠堆高度不得高出笼侧挡板。
严禁用缆绳直接绑扎蜂巢芯进行吊运。
4、运至板面的蜂巢芯应分散堆放以免形成集中荷载并及时铺设；
七、环保措施
1、施工现场合理布置，标牌清楚、齐全，标识醒目，场地整洁文明。
2、在吊运、铺设过程中损坏的蜂巢芯应及时吊回地面集中收集处理；
3、合理安排施工作业时间，尽量避免夜间浇倒混凝土。
