蜂巢芯现浇空心楼盖施工方案(严选材料)

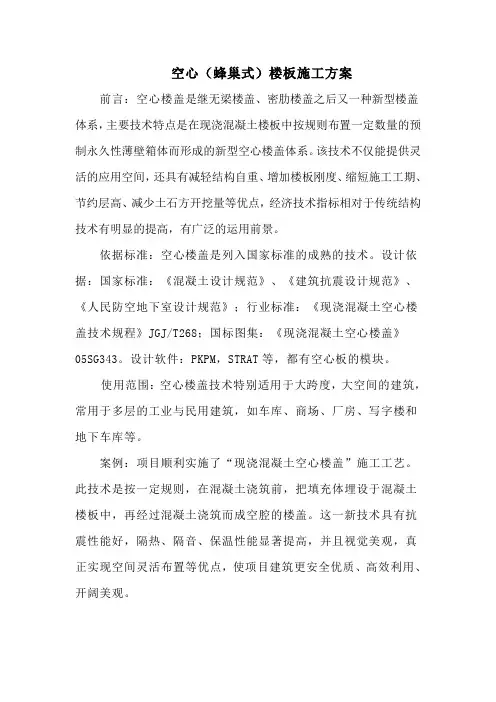

空心（蜂巢式）楼板施工方案前言：空心楼盖是继无梁楼盖、密肋楼盖之后又一种新型楼盖体系，主要技术特点是在现浇混凝土楼板中按规则布置一定数量的预制永久性薄壁箱体而形成的新型空心楼盖体系。

该技术不仅能提供灵活的应用空间，还具有减轻结构自重、增加楼板刚度、缩短施工工期、节约层高、减少土石方开挖量等优点，经济技术指标相对于传统结构技术有明显的提高，有广泛的运用前景。

依据标准：空心楼盖是列入国家标准的成熟的技术。

设计依据：国家标准：《混凝土设计规范》、《建筑抗震设计规范》、《人民防空地下室设计规范》；行业标准：《现浇混凝土空心楼盖技术规程》JGJ/T268；国标图集：《现浇混凝土空心楼盖》05SG343。

设计软件：PKPM，STRAT等，都有空心板的模块。

使用范围：空心楼盖技术特别适用于大跨度，大空间的建筑，常用于多层的工业与民用建筑，如车库、商场、厂房、写字楼和地下车库等。

案例：项目顺利实施了“现浇混凝土空心楼盖”施工工艺。

此技术是按一定规则，在混凝土浇筑前，把填充体埋设于混凝土楼板中，再经过混凝土浇筑而成空腔的楼盖。

这一新技术具有抗震性能好，隔热、隔音、保温性能显著提高，并且视觉美观，真正实现空间灵活布置等优点，使项目建筑更安全优质、高效利用、开阔美观。

混凝土空心楼盖底筋、肋梁钢筋绑扎完成，工人在铺放内模后，楼盖面筋绑扎完成的楼盖再浇筑施工。

下面以三层地下室GBF空心楼盖为例，通过设计、施工工艺、后期使用维护及经济效益等方面特点分析，以供设计、施工及业主单位再决定结构方案。

空心楼盖技术已写入人防地下室规范结构构件最小厚度：注：表中顶板、中间楼板最小厚度系指实心截面。

如为密肋板，其实心截面厚度不宜小于100mm；如为现浇空心板，其板顶厚度不宜小于100mm；且其折合厚度不应小于200mm。

防空地下室钢筋混凝土结构体系常采用梁板结构、板柱结构以及箱型结构等，当柱网尺寸较大时，也可采用双向密肋楼盖结构、现浇空心楼盖结构。

GBF蜂巢芯现浇混凝土空心楼盖施工工法1.前言随着社会经济文化的发展，大跨度、大空间、灵活间隔的建筑产品日益成为人们个性化的需求，而传统的现浇钢筋混凝土主次梁楼盖、密肋楼盖等结构体系在这方面存在的局限也众所周知，实现建筑的大开间无梁或少梁、隔声、隔热及空间的灵活分隔成为建筑界关注的焦点。

GBF蜂巢芯现浇混凝土空心楼盖是近年来发展起来的一种新型的结构体系，以传力明确的现浇混凝土双向网格肋的水平结构体系来承受荷载，实现了建筑大开间无梁或少梁、隔声、隔热、灵活分隔的梦想，该技术成果是建设部重点推广项目，已在全国二十多个省市的多个工程中成功应用。

首座二期工程±0.000以上主体结构除局部公共区域采用普通楼盖外均采用GBF蜂巢芯现浇混凝土空心楼盖，面积约45000m2。

我公司通过实践，取得了缩短工期、节约材料、降低成本等显著成效，也充分体现了该结构体系自重轻、隔音保温隔热效果好、空间开阔美观且自由间隔、增加楼层净空等优势。

2.工法特点2.1 GBF蜂巢芯现浇混凝土空心楼盖结构整体性好，受力性能优良，具有较强的抗剪、抗扭、抗震性能以及隔热、保温、隔音性能。

2.2 GBF蜂巢芯现浇混凝土空心楼盖的框架梁通常采用暗梁（宽扁梁）形式，蜂巢芯底板可作为密肋间的吊顶装饰板，使楼盖底部无突出肋梁，呈现出无梁楼盖的美观效果，可免去装饰吊顶，增加房屋净空，天棚面涂抹施工均很方便。

2.3 GBF蜂巢芯现浇混凝土空心楼盖结构施工技术与传统的现浇混凝土梁板结构相比，蜂巢芯安装与楼盖钢筋及预留预埋等工序可很好地分段流水穿插施工，蜂巢芯安装基本不占用多少工期时间，而模板施工工期缩短了较多。

楼盖中的蜂巢芯为空腔模构件，使得楼板自重减轻，钢筋含量少，能有效节约钢筋、混凝土等材料。

2.4 本工法施工简便易操作，易于施工人员掌握，施工工艺及质量控制措施到位、可靠，能有效保证工程质量。

3.适用范围适用于一般工业建筑（如多层厂房）与公共建筑（如办公楼、图书馆、医院、商场、停车场等）。

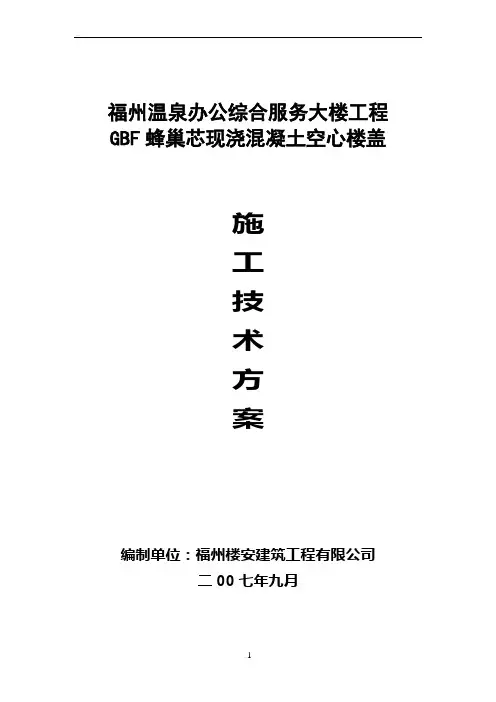

福州温泉办公综合服务大楼工程GBF蜂巢芯现浇混凝土空心楼盖施工技术方案编制单位：福州楼安建筑工程有限公司二00七年九月GBF蜂巢芯现浇混凝土空心楼盖施工技术方案一、工程及技术概况：福州温泉办公综合服务大楼工程位于福州市福州广场南侧，地面以上建筑层数为一十二层。

该工程二层及以上的楼面板及屋面板均采用了长沙巨星轻质建材股份有限公司的专利GBF蜂巢芯现浇混凝土空心楼盖技术及其蜂巢芯单面外露模产品，其中A~B轴间GBF蜂巢板厚度为250mm，采用的蜂巢芯产品厚度为200 mm，B~C轴间GBF蜂巢板厚度为300 mm，采用的蜂巢芯产品厚度为250 mm，本工程GBF蜂巢芯现浇空心楼盖应用面积约为7420m²。

GBF蜂巢芯现浇混凝土空心楼盖技术成果是建设部重点推广项目，已在全国二十多个省市的500多个工程中成功应用。

GBF蜂巢芯现浇混凝土空心楼盖是一种由现浇混凝土框架暗梁（或明梁）、密肋梁、现浇板和置于肋间非拆除式蜂巢芯（单面外露模）组成的楼盖。

根据柱网、板跨、荷载等的具体要求，由结构设计确定蜂巢芯的高度、蜂巢芯楼盖的总厚度、楼盖断面中孔间密肋及暗梁宽度（或明梁的宽度和高度）、梁板配筋等参数。

暗梁、密肋与楼盖等厚，可设计成预应力或非预应力梁。

GBF蜂巢芯现浇混凝土空心楼盖较普通框架梁板结构楼盖具有以下技术优势：○1实现大跨度，大开间，自重轻、隔音好、可灵活分隔的双向水平结构楼盖；○2节约水泥、混凝土、钢材和模板用量；○3加快施工进度约30%。

蜂巢芯在现浇混凝土楼盖结构中应用时，不仅仅是一个空腔模构件，而且蜂巢芯底板可充作密肋间的吊顶，使密肋楼盖底部呈现出无梁板的效果，不仅很好解决了建筑的大跨度，大开间问题，且使建筑物具有自重轻、隔热、保温、隔音、空间可灵活间隔、双向受力传力相同、挠度变形小、抗剪抗扭性能好、抗震性好的优良性能。

蜂巢芯密肋楼盖的房间无需吊顶，管线布设方便，模板施工简单方便，从而加快施工进度30％，降低主体结构工程综合造价3～8%，减少钢筋、水泥、模板高能耗材料5～15%，具有明显的经济效益和社会效益。

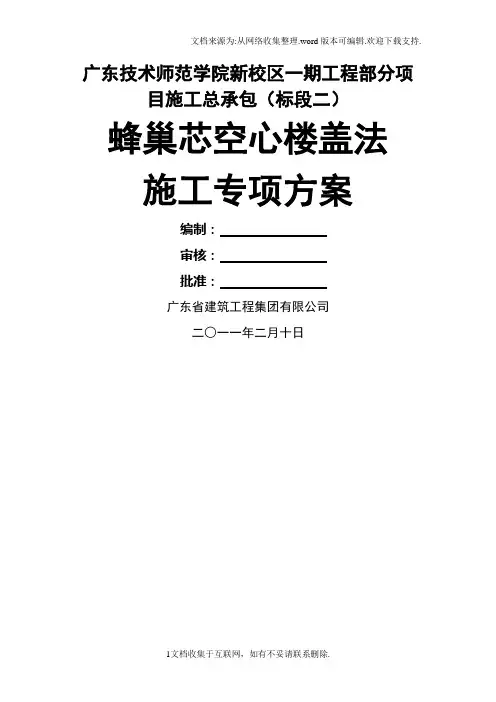

广东技术师范学院新校区一期工程部分项目施工总承包（标段二）蜂巢芯空心楼盖法施工专项方案编制：审核：批准：广东省建筑工程集团有限公司二○一一年二月十日目录第一章 GBF蜂巢芯空心楼盖技术简介........................................................ 错误!未定义书签。

一、蜂巢芯简介....................................................................................... 错误!未定义书签。

二、GBF蜂巢芯空心楼盖简介................................................................ 错误!未定义书签。

1、蜂巢芯空心楼盖法..................................................................... 错误!未定义书签。

2、蜂巢芯空心楼盖特点................................................................. 错误!未定义书签。

3、蜂巢芯空心楼盖适用范围......................................................... 错误!未定义书签。

三、GBF蜂巢芯空心楼板的受力机理简介............................................ 错误!未定义书签。

四、GBF蜂巢芯空心楼盖的设计简介.................................................... 错误!未定义书签。

1、结构布置原则............................................................................. 错误!未定义书签。

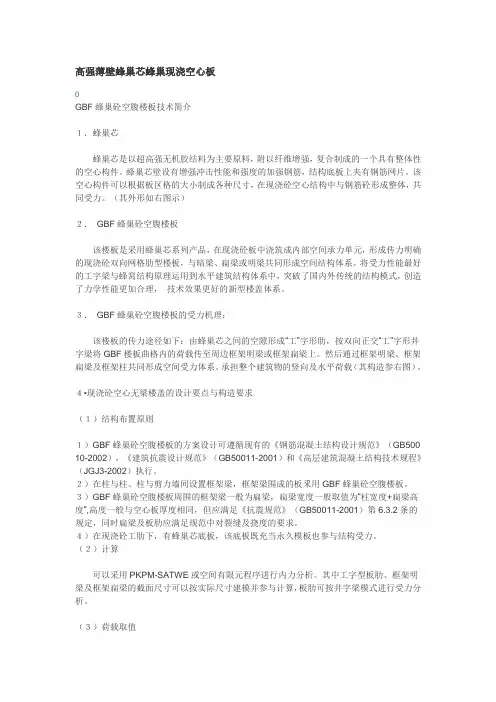

高强薄壁蜂巢芯蜂巢现浇空心板GBF蜂巢砼空腹楼板技术简介１．蜂巢芯蜂巢芯是以超高强无机胶结料为主要原料，附以纤维增强，复合制成的一个具有整体性的空心构件。

蜂巢芯壁设有增强冲击性能和强度的加强钢筋，结构底板上夹有钢筋网片。

该空心构件可以根据板区格的大小制成各种尺寸，在现浇砼空心结构中与钢筋砼形成整体，共同受力。

（其外形如右图示）２．GBF蜂巢砼空腹楼板该楼板是采用蜂巢芯系列产品，在现浇砼板中浇筑成内部空间承力单元，形成传力明确的现浇砼双向网格肋型楼板，与暗梁、扁梁或明梁共同形成空间结构体系。

将受力性能最好的工字梁与蜂窝结构原理运用到水平建筑结构体系中，突破了国内外传统的结构模式，创造了力学性能更加合理，技术效果更好的新型楼盖体系。

３．GBF蜂巢砼空腹楼板的受力机理：该楼板的传力途径如下：由蜂巢芯之间的空隙形成“工”字形肋，按双向正交“工”字形井字梁将GBF楼板曲格内的荷载传至周边框架明梁或框架扁梁上。

然后通过框架明梁、框架扁梁及框架柱共同形成空间受力体系。

承担整个建筑物的竖向及水平荷载（其构造参右图）。

４•现浇砼空心无梁楼盖的设计要点与构造要求（１）结构布置原则１）GBF蜂巢砼空腹楼板的方案设计可遵循现有的《钢筋混凝土结构设计规范》（GB500 10-2002），《建筑抗震设计规范》（GB50011-2001）和《高层建筑混凝土结构技术规程》（JGJ3-2002）执行。

２）在柱与柱、柱与剪力墙间设置框架梁，框架梁围成的板釆用GBF蜂巢砼空腹楼板。

３）GBF蜂巢砼空腹楼板周围的框架梁一般为扁梁，扁梁宽度一般取值为“柱宽度+扁梁高度”,高度一般与空心板厚度相同，但应满足《抗震规范》（GB50011-2001）第6.3.2条的规定，同时扁梁及板肋应满足规范中对裂缝及挠度的要求。

４）在现浇砼工肋下，有蜂巢芯底板，该底板既充当永久模板也参与结构受力。

（２）计算可以采用PKPM-SATWE或空间有限元程序进行内力分析。

目录一、工程概况 (1)1、工程概况 (1)2、空心楼盖部位 (1)二、编制依据 (1)三、设计概况 (2)1、GBF高分子（PP、PE）合金薄壁方箱简介 (2)2、空心楼盖设计 (3)四、施工准备及计划 (6)1、技术准备 (6)2、施工进度计划 (6)3、材料与设备计划 (7)4、劳动力计划 (7)5、现场准备 (8)五、施工工艺技术 (8)1、工艺流程图 (9)2、施工方法 (9)3、注意事项 (11)六、质量保证措施 (13)1、质量验收标准 (15)2、质量管理体系 (18)3、质量管理措施 (19)七、安全保证措施 (20)八、应急预案 (21)1、应急组织机构及职责 (21)2、危险源识别分析 (22)3、安全事故应急流程 (22)4、安全事故应急事故及处置................................ 错误!未定义书签。

5、安全事故应急救援电话及定点医院 (25)九、计算书及相关附件 (26)1、计算书 (26)2、相关附件.............................................. 错误!未定义书签。

PPE合金薄璧方箱进场记录表............................... 错误!未定义书签。

PPE合金薄璧方箱安装检验批质量验收记录表................. 错误!未定义书签。

一、工程概况1、工程概况本方案适用于南充恒大城项目部，其建筑面积为 173948.98 平方米，地上总建筑面积为128405.02 平方米，地下建筑面积为 45543.96 平方米。

结构形式:钢筋混凝土框架剪力墙结构，建筑层数:本工程设地下1层整体地下室，地上由 15栋单体建筑组成，分别为 11 栋 26~32 层高层住宅、1栋 2 层售楼部、1栋 2层综合楼和 2栋1层门卫室组成。

2、空心楼盖部位二、编制依据三、设计概况1、GBF高分子（PP、PE）合金薄壁方箱简介GBF高分子（PP、PE）合金薄壁方箱是以高分子树脂（PP、PE）为主要原料，经合金改性，用特殊工艺加工成型高分子合金盆模，由两个等高或不等高盆模开口对扣组合或由微骨料高强混凝土板与高分子合金盆模对扣组合而成，用于现浇混凝土空心楼盖结构非抽芯成孔的高注合金箱形内置芯模产品。

GBF蜂巢芯密肋梁楼盖专项施工方案蜂巢芯密肋梁是一种新型的楼盖结构材料，具有重量轻、刚度好、抗震性能强等特点，广泛应用于建筑工程中。

本文将就GBF蜂巢芯密肋梁楼盖的专项施工方案进行介绍。

一、施工前的准备工作1.材料准备：GBF蜂巢芯密肋梁材料的采购，包括钢材、混凝土、预应力钢筋等材料的购买，确保材料的质量符合设计要求。

2.设备准备：准备好用于制作蜂巢芯密肋梁的加工设备，如加工中心、钢筋切割机、预应力张拉设备等，确保设备的运行正常。

3.人员组织：组织具有相关施工经验的工人进行施工，明确各个工种的职责，保证施工过程顺利进行。

4.安全措施：制定安全施工措施，如搭设安全网、安装警示标志等，确保安全施工。

二、蜂巢芯密肋梁的制作1.钢筋加工：根据设计要求，通过钢筋切割机将钢筋进行加工，制作出密肋梁的截面轮廓。

2.蜂巢芯制作：在加工中心上，将钢筋焊接成蜂巢芯状的骨架结构，然后使用混凝土进行填充，形成蜂巢芯密肋梁。

3.预应力张拉：将预应力钢筋张拉至设计要求的张拉力，并进行锚固，确保密肋梁的承载能力。

三、施工过程1.安装模板：根据设计要求，搭设好楼盖的模板，确保模板的平整度和稳定性。

2.进行构件安装：将预制好的蜂巢芯密肋梁安装到楼盖的位置上，使用临时支撑进行固定。

3.进行混凝土浇筑：将混凝土按照设计要求进行浇筑，注意控制浇筑的速度和均匀性，防止发生温度应力和裂缝。

4.后期处理：在混凝土初凝后，进行表面处理，如刷涂混凝土保护剂，以提高密肋梁的抗渗性和耐久性。

四、质量控制1.施工记录：每次施工都要进行详细的施工记录，包括施工日期、施工人员、材料等，确保施工过程的可追溯性。

2.钢筋焊接接头检查：检查焊接接头的质量，确保焊接接头的强度和牢固度。

3.混凝土抗压强度检测：在混凝土养护期结束后，进行抗压强度检测，确保混凝土达到设计要求的强度。

4.结构形态检查：对施工完成的蜂巢芯密肋梁进行形态检查，确保其尺寸和形状符合设计要求。

GBF蜂巢空芯现浇混凝土空心楼盖施工工法GBF蜂巢空芯现浇混凝土空心楼盖施工工法一、前言近年来，随着建筑行业的快速发展，传统的混凝土楼盖结构已经不能满足需求。

为了提高施工效率、降低成本、减轻自重和增加楼盖整体强度，GBF蜂巢空芯现浇混凝土空心楼盖施工工法应运而生。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点GBF蜂巢空芯现浇混凝土空心楼盖施工工法具有以下特点：1. 结构轻巧：采用空心结构和蜂巢状的空心区域，使楼盖重量大幅减轻，提高整体强度。

2. 施工效率高：采用现浇混凝土技术，施工速度快，可以大幅缩短工期。

3.节省材料：由于采用空芯结构，减少了混凝土用量，降低了成本。

4. 提高隔热性能：蜂巢状的空心区域减少了传热，提高了楼盖的隔热性能。

5. 增加通风功能：由于空心结构，楼盖下方可以形成通风道，增加了通风功能。

三、适应范围GBF蜂巢空芯现浇混凝土空心楼盖施工工法适用于多种建筑类型，特别适用于大跨度的工业建筑和商业建筑。

四、工艺原理GBF蜂巢空芯现浇混凝土空心楼盖施工工法的工艺原理是将现浇混凝土与预制的空心蜂巢模具结合，形成蜂巢状的空心结构。

具体工艺过程包括以下几个步骤：1. 搭建支撑模架：搭建适合楼盖尺寸和形状的支撑模架，确保模板的稳定性。

2. 安装空心模具：利用预制的空心模具进行现场安装，形成蜂巢状的空心区域。

3. 浇筑混凝土：将预制的空心模具与支撑模架结合，然后进行现场浇筑混凝土。

4. 后期处理：待混凝土凝固后，拆除模具并进行后期处理，如抹灰、防水等。

五、施工工艺GBF蜂巢空芯现浇混凝土空心楼盖的施工工艺分为以下几个阶段：1. 模板搭设：根据楼盖的形状和尺寸，搭设适合的模板支撑系统。

2. 空心模具安装：安装预制的空心模具，形成楼盖的蜂巢状空心结构。

3. 混凝土浇筑：根据设计要求，将混凝土拌合物倒入模具中，采用现浇方式进行浇筑。

GBF蜂巢芯密肋梁楼盖施工方案一、施工前准备工作：1、项目部组织相关部门对施工现场进行认真勘测，仔细了解土地情况、地质情况、周边环境、交通情况等，确保施工安全；2、根据设计图纸进行分部分项工程施工图纸的评审和修改；3、组织技术交底会议，详细解释和讲解蜂巢芯密肋梁楼盖施工的流程、要点、技术要求等；4、准备好所需的施工材料、设备和人员，确保施工计划的顺利进行。

二、基础工程：1、在施工现场进行开挖土方工作，确保基础层的平整和坚实；2、测量和布置基础和设置桩点，确保楼盖的承重分布均匀；3、进行地下水位勘测，做好排水措施，确保基础工程的干燥。

三、楼盖主体结构施工：1、搭设脚手架和临时支撑，确保施工过程中的安全；2、根据设计要求，进行钢筋的加工和安装，采用搭接焊接、打结接头等方式进行连接；3、梁柱之间设置临时支撑和蜂巢形芯模板，做好支撑和模板的安装；4、混凝土搅拌站生产现场搅拌混凝土，并通过泵送到楼盖模板中，采用振捣机进行浇筑；5、待混凝土浇筑完成后，进行养护工作，保持混凝土的湿润，确保强度和稳定性；6、待混凝土达到设计强度后，进行模板的拆除和清理，同时检查楼盖的平整度和强度。

四、封顶工程：1、对楼盖顶部进行检查和整理，确保没有松动和裂缝；2、根据设计要求进行防水层和保温层的施工；3、安装楼盖顶面的地板、装饰材料等，确保楼盖的美观和耐用；4、进行楼盖的验收和测量，保证施工质量和设计要求的一致。

五、现场清理和验收：1、施工结束后，对现场进行清理和整理，清除垃圾和杂物，保持环境的整洁；2、进行楼盖的验收和检测，确保施工质量和安全性达到设计标准；3、制定档案和施工记录，详细记录每个环节的施工过程和结果；4、项目部组织相关部门进行验收和总结，做好经验教训的总结和记录。

以上就是蜂巢芯密肋梁楼盖施工方案的详细内容，希望能够对大家有所帮助。

在施工过程中，要注意做好安全控制和质量管理，确保项目的顺利进行和顺利完工。

祝施工顺利，工程质量过关！。

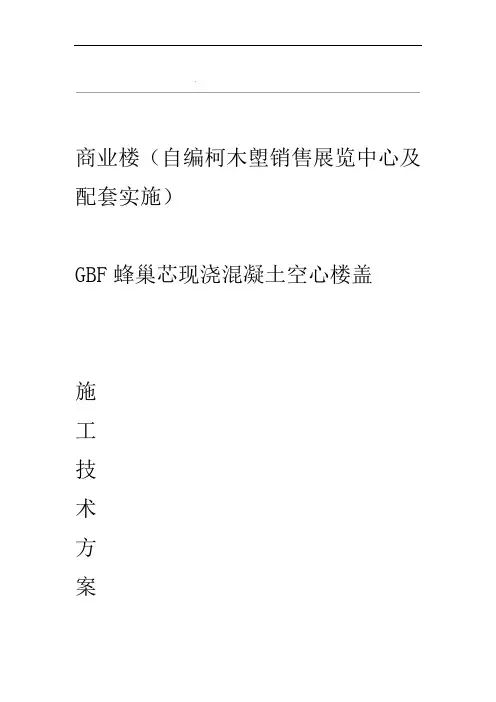

.商业楼（自编柯木塱销售展览中心及配套实施）GBF蜂巢芯现浇混凝土空心楼盖施工技术方案广西五建编制单位：2017年9月资料．.GBF蜂巢芯现浇混凝土空心楼盖施工技术方案一、工程及技术概况：商业楼（自编：柯木塱销售展览中心及配套设施）项目位于广州市天河区广汕一路背坪村旁，地面以上4层（局部5层）。

该工程二层以上，均为GBF蜂巢芯现浇混凝土空心楼板结构。

其中GBF蜂巢芯现浇楼板厚为400，采用蜂巢芯预制块的主规格为：900*900*350，配套规格为900*600*350、600*600*350、900*300*350。

GBF蜂巢芯现浇混凝土空心楼盖是一种由现浇混凝土框架暗梁（或明梁）、密肋梁、现浇板和置于肋间非拆除式蜂巢芯（单面外露模）组成的楼盖。

根据柱网、板跨、荷载等的具体要求，由结构设计确定蜂巢芯的高度、蜂巢芯楼盖的总厚度、楼盖断面中孔间密肋及暗梁宽度（或明梁的宽度和高度）、梁板配筋等参数。

暗梁、密肋与楼盖等厚，可设计成预应力或非预应力梁。

GBF蜂巢芯现浇混凝土空心楼盖较普通框架梁板1实现大跨度，大开间，自重轻、隔音好、可结构楼盖具有以下技术优势：○23灵活分隔的双向水平结构楼盖；○节约水泥、混凝土、钢材和模板用量；○加快施工进度约30%。

蜂巢芯在现浇混凝土楼盖结构中应用时，不仅仅是一个空腔模构件，而且蜂巢芯底板可充作密肋间的吊顶，使密肋楼盖底部呈现出无梁板的效果，不仅很好解决了建筑的大跨度，大开间问题，且使建筑物具有自重轻、隔热、保温、隔音、空间可灵活间隔、双向受力传力相同、挠度变形小、抗剪抗扭性能好、抗震性好的优良性能。

蜂巢芯密肋楼盖的房间无需吊顶，管线布设方便，模板施工简单方便，从而加快施工进度30％，降低主体结构工程综合造价3～8%，减少钢筋、水泥、模板高能耗材料5～15%，具有明显的经济效益和社会效益。

蜂巢芯作为新型混凝土密肋楼盖结构非拆除式单面外露模材料，主要用于各类建筑物、构筑物、桥梁、港口码头等结构工程。

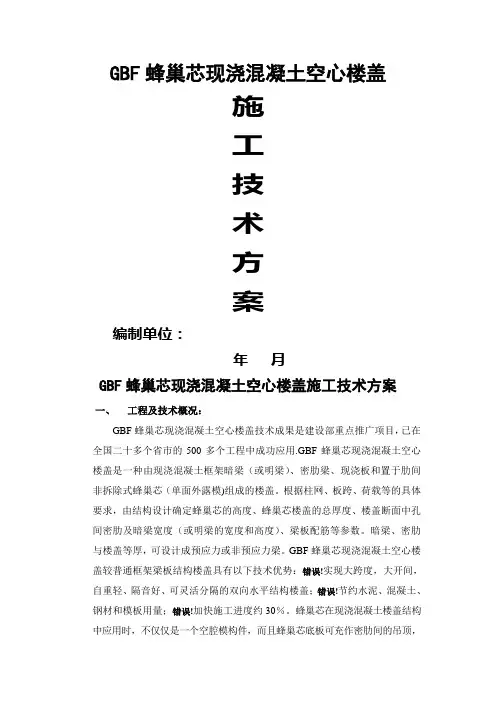

GBF蜂巢芯现浇混凝土空心楼盖施工技术方案编制单位：年月GBF蜂巢芯现浇混凝土空心楼盖施工技术方案一、工程及技术概况：GBF蜂巢芯现浇混凝土空心楼盖技术成果是建设部重点推广项目，已在全国二十多个省市的500多个工程中成功应用.GBF蜂巢芯现浇混凝土空心楼盖是一种由现浇混凝土框架暗梁（或明梁）、密肋梁、现浇板和置于肋间非拆除式蜂巢芯（单面外露模)组成的楼盖。

根据柱网、板跨、荷载等的具体要求，由结构设计确定蜂巢芯的高度、蜂巢芯楼盖的总厚度、楼盖断面中孔间密肋及暗梁宽度（或明梁的宽度和高度）、梁板配筋等参数。

暗梁、密肋与楼盖等厚，可设计成预应力或非预应力梁。

GBF蜂巢芯现浇混凝土空心楼盖较普通框架梁板结构楼盖具有以下技术优势：错误!实现大跨度，大开间，自重轻、隔音好、可灵活分隔的双向水平结构楼盖；错误!节约水泥、混凝土、钢材和模板用量；错误!加快施工进度约30％。

蜂巢芯在现浇混凝土楼盖结构中应用时，不仅仅是一个空腔模构件，而且蜂巢芯底板可充作密肋间的吊顶，使密肋楼盖底部呈现出无梁板的效果，不仅很好解决了建筑的大跨度,大开间问题，且使建筑物具有自重轻、隔热、保温、隔音、空间可灵活间隔、双向受力传力相同、挠度变形小、抗剪抗扭性能好、抗震性好的优良性能。

蜂巢芯密肋楼盖的房间无需吊顶，管线布设方便，模板施工简单方便，从而加快施工进度30%，降低主体结构工程综合造价3～8%，减少钢筋、水泥、模板高能耗材料5~15%，具有明显的经济效益和社会效益。

蜂巢芯作为新型混凝土密肋楼盖结构非拆除式单面外露模材料，主要用于各类建筑物、构筑物、桥梁、港口码头等结构工程。

二、施工工艺流程：现浇混凝土GBF蜂巢芯空心楼盖施工应按下图所示的施工工艺程序进行：注：图中实线工序为现浇混凝土蜂巢芯楼盖结构必须工序；虚线工序为预应力混凝土结构特需工序.预留预埋设施的施工应适时与钢筋安装和蜂巢芯安装等工序穿插进行。

楼板平模竖向支撑支楼板平模，暗梁钢筋安装蜂巢芯安装肋梁钢筋安装暗敷线管的安装板面钢筋安装拆模板后的效果三、模板1.必须根据蜂巢芯空腹楼盖的暗梁（或明梁）、密肋梁、现浇板、蜂巢芯的重量及平面具体位置作恒载取值,并充分考虑施工荷载后，进行模板的竖向、侧向承载和稳定计算，以及上层支撑架立杆对下层楼板竖向冲切验算,设计模板、木龙骨与钢管支模架。

现浇混凝土GBF蜂巢芯楼盖模板支设施工工法一、前言GBF蜂巢芯是以高强无机胶结料为主要原料,辅以纤维增强,复合制成的一个整体带加强肋的空心构件，GBF蜂巢芯密肋楼盖具有不凸出肋梁、增加房屋净空、简化施工的优点,很好地解决建筑物大跨度问题。

在蜂巢芯施工过程中，蜂巢芯底部模板及架体的支设需根据蜂巢芯自重、混凝土自重及施工荷载综合考虑后经计算确定，一般模板支设方法是搭设满堂架体，满铺竹（木）胶板，但通常情况下此方法易造成材料的大量投入，拆模后观感不理想。

德州嘉城•盛世B区地下车库采用了条形模板配合木方钢管的施工方案，即简化了模板施工，又降低了模板的损耗。

二、特点1、简化模板施工，减少工程量，缩短施工工期。

2、减少模板投入量，降低工程成本。

3、减轻自重，有利于抗震及减小竖向承重结构和基础的负荷。

三、适用范围适用于地下人防工程、地下车库、商场、办公楼等开间要求大、净高要求高的工程。

四、工艺原理其原理为：在暗梁及肋梁位置设置条形模板，模板宽度为每侧伸出暗梁或者肋梁边100mm，并在蜂巢芯底板中部加设木方加固，单个蜂巢芯底板下部木龙骨支撑至少3根（也可用钢管代替）。

见附图五、工艺流程及操作要点1、工艺流程1）、首先准备施工所用的各种材料，钢管、木方及条形模板由现场技术员提前报计划，材料及时到场，模板需现场木工加工制作。

2）、按照计算好的数据支设模板架体。

3）、木工将已制作完成的条形模板拼装在蜂巢芯底板，配合木方进行加固，蜂巢芯具体位置参照图纸。

4）、加固完毕后需进行模板验收，验收合格后方能进行下道工序的施工。

5）、验收合格后可进行绑扎钢筋工作，同时在模板上贴海绵胶条。

6）、钢筋绑扎完毕后，可吊装蜂巢芯，注意蜂巢芯不要集中堆放，及时按图纸位置排放。

2、操作要点1）、模板支设时必须根据楼盖的暗梁、密肋梁、现浇板、蜂巢芯的重量及平面具体位置、各种施工荷载取其荷载值，进行模板的竖向、侧向荷载和稳定计算，计算其龙骨和架体间距、位置。

一、现浇混凝土GBF 蜂巢芯密肋楼盖施工工艺流程图二、 模板与钢筋1、现浇混凝土GBF 蜂巢芯楼盖的模板和钢筋的施工除应遵守本工法的规定外，还应遵循《混凝土结构工程施工及验收规范》（GB50204-2002）的有关规定。

2、必须根据楼盖的暗梁（或明梁）、密肋梁、现浇板、蜂巢芯的重量及平面具体位置做恒载取值，并充分考虑施工荷载后，进行模板的竖向、侧向承载和稳定计算，以及上层支撑架立杆对下层楼板竖向冲切验算，设计模板、龙骨与支撑。

3、模板应双向或单项起拱1.5-3‰。

对于不铺设模板的蜂巢芯楼盖，暗梁及肋梁底部铺设条形模板，并应从梁边伸出200mm 宽以上模板，便于蜂巢芯底板同模板的搭接，防止该部位漏浆。

4、蜂巢芯底部模板支撑的大小及间距需根据蜂巢芯、上部浇筑混凝土重量及施工荷载综合考虑并计算后确定。

不铺设模板的蜂巢芯楼盖有两种支撑方案，支撑方案一：在蜂巢芯底部设木方（经计算设置在蜂巢芯肋下部、底部1/4处、中部等位置。

木方具体数量及断面尺寸根据荷载计算确定）。

支撑方案二：在暗梁及肋梁位置设置条形模板，模板宽度为每侧伸出暗梁或肋梁边不少于200，并在蜂巢芯底板中部加设木方加固，单个蜂巢芯底板下部木龙骨支撑不少于3根。

5、暗梁钢筋安装完毕，必须进行初检，并确定钢筋的保护层垫块完整可靠后，方可进行蜂巢芯铺设施工。

蜂巢芯铺设完毕后再摆放肋梁及板的钢筋。

6、肋梁钢筋应在预埋接线盒定位后在肋内进行绑扎，并应保证钢筋与蜂巢芯之间有足够的保护层厚度。

肋梁及现浇板的面筋应与宽扁梁上部负筋应保持同向同层（即摆放在同一平面内）以减少柱梁板节点位置钢筋高度。

暗梁宽大于柱宽的情况及暗梁柱帽的施工必须按设计图中现浇混凝土（GBF）蜂巢芯密肋楼盖结构说明的相应要求处理。

7、楼盖面层钢筋安装完毕，应按现行国家规范完成钢筋工程隐蔽验收后，方可进行混凝土浇筑施工。

8、宜在楼盖的一定面积范围内利用钢筋作板厚和盒芯标高控制标识，以保证其在后续混凝土浇筑中能符合设计要求。

GBF蜂巢芯密肋梁楼盖施工方案蜂巢芯密肋梁楼盖是一种新型的建筑结构形式，它的构件采用了蜂窝状的芯板，可以提高楼盖的承载能力，同时减小了构件的重量，增加了结构的稳定性。

本文将详细介绍GBF蜂巢芯密肋梁楼盖的施工方案。

一、施工前的准备工作1.在施工前，需要进行详细的施工方案编制，并将方案与相关人员进行沟通和确认。

2.根据施工方案，计算和准备所需的材料和设备。

3.对施工现场进行清理和整理，确保施工区域的平整和安全。

二、施工的基本步骤1.打地基：根据设计要求，对楼盖的支撑结构进行打地基。

通常情况下，可以采用直接基础或混凝土板基础。

2.安装蜂巢芯板：根据设计和施工方案，将蜂巢芯板按照预定位置进行布置，并进行拼接和固定。

注意要保证芯板之间的连接紧密，并且芯板的表面要平整。

3.安装密肋梁：根据设计和施工方案，将密肋梁安装在蜂巢芯板上，并进行固定。

密肋梁的安装要注意均匀分布和间距的控制，以保证结构的稳定性和承载能力。

4.安装钢筋：根据设计和施工方案，将预制的钢筋按照要求进行布置，并进行固定。

注意要保证钢筋的连接牢固和位置准确。

5.浇筑混凝土：将混凝土按照设计和施工方案进行浇筑，确保混凝土覆盖密肋梁和钢筋，达到设计要求的强度和密实度。

6.养护：对新浇筑的混凝土进行适当的养护，以确保混凝土的强度和稳定性。

三、施工中需要注意的问题1.施工过程中，要保证施工现场的安全，采取必要的安全防护措施，避免发生意外事故。

2.在蜂巢芯板和密肋梁的安装中，要确保连接牢固和位置准确，以保证结构的稳定性。

3.在钢筋布置和混凝土浇筑过程中，要根据设计要求进行施工，保证混凝土的质量和强度。

4.在施工结束后，及时对施工现场进行清理，保持施工区域的整洁和安全。

四、施工中可能遇到的问题及解决措施1.芯板和密肋梁的尺寸和位置不准确：在施工前，要进行详细的测量和标记，并与设计要求进行对比，确保尺寸和位置的准确性。

2.混凝土强度不符合设计要求：在混凝土浇筑前，要进行混凝土强度的试验，确保混凝土的质量和强度，如若不符合要求，需要重新调整配比。

百度文库 - 让每个人平等地提升自我广东技术师范学院新校区一期工程部分项目施工总承包（标段二）蜂巢芯空心楼盖法施工专项方案编制：审核：批准：广东省建筑工程集团有限公司二○一一年二月十日1百度文库 - 让每个人平等地提升自我目录第一章 GBF 蜂巢芯空心楼盖技术简介 (4)一、蜂巢芯简介 .................................................................................................... (4)二、GBF蜂巢芯空心楼盖简介 (4)1、蜂巢芯空心楼盖法 ............................................................................................... (4)2、蜂巢芯空心楼盖特点 ................................................................................................. 43、蜂巢芯空心楼盖适用范围 (5)三、GBF蜂巢芯空心楼板的受力机理简介 (5)四、GBF蜂巢芯空心楼盖的设计简介 (5)1、结构布置原则 ............................................................................................... (5)2、计算分析 ............................................................................................... (6)3、荷载取值 ............................................................................................... (6)4、—般构造要求 ............................................................................................... (6)第二章工程蜂巢芯空心楼盖概况 (8)一、工程概述 .................................................................................................... (8)二、设计原理 .................................................................................................... (8)1、蜂巢芯 ............................................................................................... (9)2、蜂巢芯的质量标准及要求 (10)3、蜂巢芯检验、试验方法 (10)4、蜂巢芯的验收项目 ............................................................................................... (11)第三章施工工艺流程及施工方法 (12)一、施工工艺流程 .................................................................................................... (12)二、施工准备 .................................................................................................... (12)1、施工现场准备 ............................................................................................... (13)2、蜂巢芯的堆放与吊运 ...............................................................................................13三、模板工程 .................................................................................................... (13)1、模板工程的选材 ............................................................................................... (13)2、模板工程的平整度 ............................................................................................... (14)3、模板工程的支撑体系 ...............................................................................................14三、蜂巢芯的安装工程 .................................................................................................... (14)四、水电预埋工程 .................................................................................................... (16)五、钢筋工程 .................................................................................................... (16)六、混凝土工程 .................................................................................................... (17)七、劳动力组织 .................................................................................................... (18)一、工程材料 .................................................................................................... (19)1、蜂巢芯规格型号 ............................................................................................... (19)2、结构形状示意图 ............................................................................................... (19)二、技术要求 .................................................................................................... (19)1、外观质量 ............................................................................................... (19)2、外观尺寸允许偏差 ............................................................................................... (20)3、物理力学性能 ............................................................................................... (20)三、机具设备 .................................................................................................... (20)2百度文库 - 让每个人平等地提升自我第五章工程质量控制 ........................................................................................................ (22)一、质量控制标准 .................................................................................................... (22)二、质量保证措施 .................................................................................................... (22)第六章工程安全措施 ........................................................................................................ (23)第七章工程环保措施 ........................................................................................................ (24)3百度文库 - 让每个人平等地提升自我第一章 GBF 蜂巢芯空心楼盖技术简介一、蜂巢芯简介蜂巢芯是以超高强无机胶结料为主要原料，附以纤维增强，复合制成的一个具有整体性的空心构件。
