XX项目GBF蜂巢芯密肋梁楼盖施工方案项目效果图编制人: _______________________ 审核人: _______________________ 批准人: _______________________中国建筑第二工程局有限公司20XX年X月X日目录一、工程概况 (1)2、工程概况 (1)2、空心楼盖部位 (1)二、编制依据 (2)三、设计概况 (2)1. GBF高分子（PP、PE）合金薄壁方箱简介 (2)2、空心楼盖设计 (3)四、施工准备及计划 (7)1、技术准备 (7)2、施工进度计划 (7)3、材料与设备计划 (7)4、劳动力计划 (8)5、现场准备 (8)五、施工工艺技术 (9)2、工艺流程图 (9)2、施工方法 (9)3、注意事项 (11)六、质疑保证措施 (14)1、质量验收标准 (14)2、质量管理体系 (18)3、质量管理措施 (18)七、安全保证措施 (20)八、应急预案 (21)1、应急组织机构及职责 (21)2、危险源识别分析 (22)3、安全事故应急流程 (22)4、安全事故应急事故及处置 (23)5、安全事故应急救援电话及定点医院 (24)九、计算书及相关附件 (25)2、计算书 (25)2、相关附件 (25)PPE合金薄璧方箱进场记录表 (26)PPE合金薄璧方箱安装检验批质量验收记录表 (26)XX项目空心楼盖施工方案一、工程概况盘项LI位于xx市xx路，总建筑面积xx m7,共x栋x建筑，地上x层，地下x层。
2、空心楼盖部位部位结构形式层咼板厚混凝土强度等级盘顶板薄壁方箱平面布置图如下:二、编制依据三、设计概况1、GBF高分子（PP、PE）合金薄壁方箱简介GBF高分子（PP、PE）合金薄壁方箱是以高分子树脂（PF、PE）为主要原料，经合金改性，用特殊工艺加工成型高分子合金盆模，山两个等高或不等高盆模开口对扣组合或山微骨料高强混凝土板与高分子合金盆模对扣组合而成，用于现浇混凝土空心楼盖结构非抽芯成孔的高注合金箱形内置芯模产品。
本空工程所用薄壁方箱I1IXXX公司提供，薄壁方箱主规格为XXX,辅规格为XXX,薄壁方箱lliaXbXHl 盆模与aXbXH2盆模（aXbXd混凝土板/硅板与alXblXH盆模）开口对扣组合而成。
薄壁方箱侧立面图（一个盆模和硅板组成）2、空心楼盖设计本空心楼盖板厚H,暗梁尺寸bXh,薄壁方箱距梁边100mm开始布置。
m•••1■L■f■1< kK ■,1L +1 11 愉度!图3. 2-1空心楼盖剖面示意图柱帽周边为实心区域，实心区域根据芯模布置图确定；暗梁与柱帽重叠区域暗梁箍筋绑至 柱帽底部；空心板两边板顶标高不同时设高差柱帽；后浇带处设膨胀止水条，内部设一排薄壁 方箱；空心板与普通实心板交接处时板面筋拉通；空心板与实心板相交时，根据高差不同情况 分别按照不同方式进行加腋。
（详图3. 2-2至3. 2-9）r — 一 nII在耽辭制：熾冗■Lgpb □[:出Awmoifefc图3.2-2柱帽边实心区域大样图图3. 2-3 1-1剖面图抗浮铁丝—« F&;图3.2-7空心板后浇带详图瀏I 800图3.2-8高差柱帽剖面示意图妙2：91沁:EEOO^S肿EE8tY2薦图3. 2-9不同高差空心板与普通实心板支座连接处加腋大样1、 技术准备1.1施工图纸熟悉。
1.2空心楼盖施工方案经编制，并公司审批、监理审核合格。
1.3已对施工人员进行了施工技术交底。
2、 施工进度计划*F*•» TftH:-ok,-・euiftjHia* *■鼻力© •耿!•3、材料与设备计划序号材料名称规格数量备注1 薄壁方箱（主规格）2 薄壁方箱（辅规格）3 铁丝4 磴垫块5XX#塔吊四、 工准备及计划3 Trt-d3ft«TiWisa：1肚:i Tftn31：»T1^13H圧：弘：5i-：Hp577"""MEHBWMW NT...Mt 如 RlO ：•-....«v t>r ....9UBR I g..........H 三足■ ML19:rra:<t^rju:<t 丹仙 :<<» i •vn': :i <•"・4^«. Wh«CQtfc» rs:ct^Hx•Ji TR.H:仇知F ：： :dm ：：” A ■ Z? I H:<15*31»-3.... ......：、• / :s>ut-^s =: ；：WfnHi=» ^；*； JS =C ■ Trt3?4、劳动力计划5、现场准备5.1薄壁方箱现场拼装完成。
5.2模板支撑体系完成。

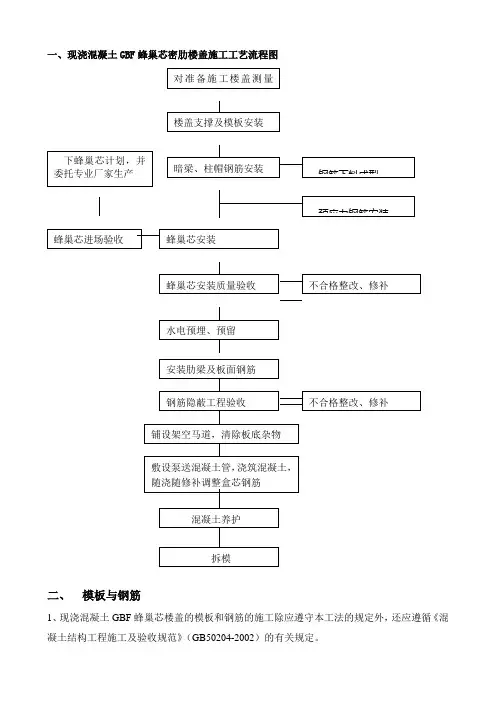

五、施工工艺技术1＞工艺流程图2、施工方法2.1模板支撑体系模板支撑体系为扣件式（承插式、碗扣式……）满堂支撑架，支模体系采用48Xxx钢管, "xx顶托，xxXxx木方，xx X xx X xx模板。
支撑架立杆纵距xxm,横距xxm,步距xxm。
立杆底部铺设垫块，扫地杆距立面20cm,自由端hW500mm；顶托升入钢管长度大于等于15cm,伸出长度小于等于20cm。
2.2定位放线模板支撑体系施工完成后对空心楼盖进行定位放线，根据薄壁方箱平面布置图及梁平法施工图对薄壁方箱箱体定位线、扁宽梁定位线进行放线。
定位防线时严格控制箱体与梁边距离及箱体之间距离，本工程薄壁方箱距梁边距为XXmm, 箱体之间距离为xxmmo2.3腹梁及底部钢筋绑扎钢筋班组根据测量员放的定位线进行钢筋绑扎，在绑扎板带底筋时，先从短方向两侧腹梁向板跨中绑扎1/4长度,在从长方向两侧腹梁向板跨中绑扎1/4长度，在绑扎短方向跨中剩余1/2 区域钢筋，最后绑扎长方向跨中剩余区域钢筋。
板底筋纵横方向以xxmrn间距成对钻孔，钻孔时及时清除锯末，并用14#铁丝绑扎底板钢筋纵横向节点，双肢穿过底模钻孔处垂直绑扎固定于下部的支模钢管架上。
暗梁钢筋及底筋绑扎完成后，清理板面锯末等垃圾，并进行保护层垫块铺设，垫块铺设时按照1个/nf均匀设置。
2.4薄壁方箱安装底筋绑扎完成后根据薄壁方箱定位线进行薄壁方箱安装。
薄壁方箱安装时在薄壁方箱定位线四角安放预制垫块，垫块规格尺寸为XXX,垫块铺设好后将组装好的薄壁方箱平稳放置于垫块上面。
箱体安装时从梁边开始，完成一排箱体安防后依次进行后面箱体安放。
2.5面筋绑扎薄壁方箱安装完成后进行压筋（直径xx钢筋，间距xxmmXxxmm）绑扎，并用x审铁丝将压筋与底板筋垂直捆绑连接（纵横间距xxmm—道）。
压筋及抗浮铁丝绑扎完成后开始面筋绑扎，面筋绑扎过程中注意薄壁方箱成品保护，避免绑扎面筋时对薄壁方箱造成损坏，操作人员施工时尽量在扁宽梁上行走，临时材料及工具等放置于扁宽梁上，减少对薄壁方箱的损坏。
2.6混凝土浇筑混凝土浇筑前铺设好浇筑通道，泵管布置尽量沿梁方向布置，并在泵管下面垫旧车轮等, 以起到减震作用，避免混凝土浇筑过程中对薄壁方箱造成损坏。
在钢筋验收前工程、质量人员重点对PPE合金薄壁方箱进行检查，对有破损现象的及时进行修补、更换，栓浇筑通道搭设及泵管布置是否与方案一致，无误后，方可进行栓浇筑。
浇筑过程中工程、质量、安全人员对混凝土浇筑振捣、收面、柱帽栓高低标号进行监督。
同时钢筋班组、木工班组进行看筋守模，对浇筑过程中支模体系出现的问题及时进行校正。
工程、质量人员在浇筑过程中重点对PPE薄壁方箱上浮情况进行控制。
2.7模板拆除混凝土达到设计强度后进行模板拆除，模板拆除后对抗浮铁丝进行切割打磨，同时检查碗成型效果，对有瑕疵部位及时进行修补。
3、注意事项3. 1支模架及模板施工3. 1 1 PPE合金薄璧方箱现浇混凝土空心楼盖的模板与钢筋施工，一般操作应遵循《混凝土结构工程施工及验收规范＞＞（GB50204）的有关规定；3.1.2必须根据楼盖厚度、孔间腹肋宽度、孔顶及孔底现浇板厚度、暗梁的宽度与平面具体位置讣算恒荷载值，并充分考虑楼盖上施工荷载后，进行模板承载及稳定讣算，设讣模板、龙骨与支撑。
3.1.3龙骨和支撑的布置宜考虑兼作PPE合金薄璧方箱抗浮锚定的要求。
模板应按设计要求进行起拱，当设计未作具体规定时，宜按1%〜3%。
对模板进行双向或单向起拱。
其中4m〜8m 跨度模板起拱按1%。
，8m〜12m跨度模板起拱按2%。
，12 m以上跨度模板起拱按3%。
；3.1.4模板安装完成并经验收合格后，应对暗梁、PPE合金薄璧方箱、预留预埋管、孔等作放线定位，核对无误后方可转序施工；3. 1.5 GBF现浇混凝土薄璧方箱空心楼盖底模的拆模时间与普通梁板结构拆模要求完全相同，即楼板跨度W8m时，底模拆模时楼盖混凝土强度等级应达到设计强度等级的75%；当楼盖跨度＞8m时，底模拆模时楼盖混凝土强度等级应达到设计强度等级的100%：对于悬挑结构，底模拆模时楼盖混凝土强度等级应达到设讣强度等级的100%。
对于有后张预应力的现浇混凝土薄璧方箱空心楼盖底模应待预应力张拉完成后方可拆除。
3. 2钢筋施工3. 2.1 PPE合金薄璧方箱楼盖暗梁钢筋、板底钢筋及肋间钢筋安装完毕，必须进行初验，且在薄璧方箱底部定位措施完成并确认可靠后，方可进行薄璧方箱安装施工；3. 2. 2宽扁梁核心区（纵横两向宽扁梁相交的重叠部位）的梁核心区附加腰筋和水平箍筋、柱帽侧向水平箍筋、柱帽上下部主筋之间的一字拉钩钢筋等构造要求均应按蜂巢芯密肋楼盖结构专项说明的规定进行施工；3. 2.3板、腹肋、梁钢筋安装宜同向同层布置，以避免不同钢筋反复重叠超高。
宽扁梁宽度大于柱宽的情况、暗梁核心区、柱帽的钢筋构造要求按设计图纸要求处理；3. 2.4宽扁梁核心区（纵横两向宽扁梁相交的重叠部位）的梁核心区附加腰筋和水平箍筋、柱帽侧向水平箍筋、柱帽上下部主筋之间的一字拉钩钢筋等构造要求均应按PPE合金薄璧方箱空心楼盖结构专项说明的规定进行施工。
3.2.5框架梁端部箍筋加密应从柱边开始，而不是从柱帽以外开始加密。
当设计未作具体规定时，框架梁端箍筋加密区长度取2. 5倍梁高（暗梁），2倍梁高（明梁）且不小于500。
3.2.6框架暗梁纵筋在保证钢筋净距^1.5d,且$30（面筋），23（底筋）的情况下应尽量穿过柱，且至少60%以上穿过柱。
3. 2.7当设计说明中未明确时，板纵筋较大的筋放外层，较小的放内层。
KAL暗梁筋的上下关系同板筋。
板上部通长钢筋及负筋应按同向同层的方式布置，其板钢筋布置图详见图2, 以防止板上部钢筋的多层重叠超高，导致楼板混凝土超厚。
柱上板带及跨中板带钢筋平面布置图见图3。
I W l. L板钢筋布置图注1： B—肋梁宽度，L—薄璧方箱长、宽尺寸；注2： PPE薄璧方箱的箱体高度$450mm时，箱体间应设撑拉钢筋。
