ttl反相器空载时的输出电压
本文主要探讨TTL反相器在空载时的输出电压情况。
在实际应用过程中，我们通常会将反相器连接到后续的电路中，以实现信号的传输和转换。
在这种情况下，输入信号的变化会引起反相器输出电平的改变，从而影响后续电路的工作。
然而，当反相器处于空载状态时，即没有连接到任何电路中时，输出电压会处于一个稳定的值。
这个值通常被认为是高电平，即 5V。
这是因为 TTL 反相器的工作原理是基于一个开关电路，当输入电平
为低电平时，开关关闭，输出电平为高电平；当输入电平为高电平时，开关打开，输出电平为低电平。
而在空载状态下，由于没有输入信号，开关电路会保持关闭状态，反相器输出电平因此会保持在高电平状态。
需要注意的是，尽管 TTL 反相器在空载状态下的输出电压通常
为高电平，但这并不是绝对的规律。
在一些极端情况下，如在高温环境或电源电压波动较大的情况下，反相器可能会处于不稳定状态，输出电压也可能会出现波动或异常变化。
因此，在实际应用中，我们需要根据具体情况进行测试和调试，以确保反相器的正常工作和输出电压的稳定性。
- 1 -。
ttl反相器工作原理详解TTL反相器是一种重要的数字逻辑门电路元件，在电子电路设计中得到广泛应用。
本文将详细介绍TTL反相器的工作原理，并探讨其在数字电子电路设计中的应用。
一、TTL反相器的基本概念TTL反相器是指一种输出电平与输入电平相反的器件。
同其它数字逻辑器件一样，TTL反相器也属于数字集成电路的一种，其主要作用是实现数字信号的反相。
TTL反相器的输出电平可以高电平或低电平，而输入电平通常为高电平或低电平。
输入被传入反相器时，输出将相反于输入。
这意味着，如果输入电平为高电平，则输出电平为低电平；反之，如果输入电平为低电平，则输出电平为高电平。

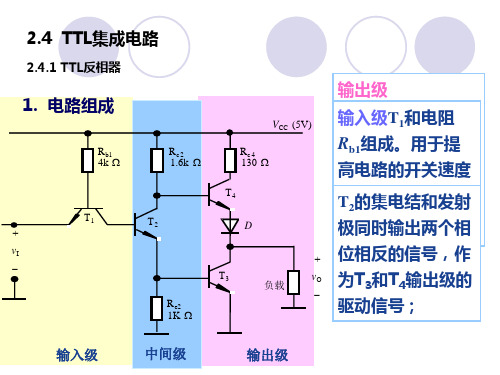

二、TTL反相器的工作原理TTL反相器的工作原理可以通过晶体管的电路理解。
TTL反相器通常是由四个晶体管组成的，分别是输入端的两个晶体管和输出端的两个晶体管。
这些晶体管的集电极和发射极与电路的正电源和负电源相连。
当输入电平为低电平时，输入晶体管关闭，输出晶体管也关闭，此时输出端的电平为高电平。
反之，当输入电平为高电平时，输入晶体管打开，输出晶体管也打开，因此输出端的电平为低电平。
由此可见，TTL反相器的输出与输入电平是相反的。
三、TTL反相器的特点1. TTL反相器具有高速反应速度和小功耗的特点，因此广泛应用于数字逻辑电路设计中。
2. TTL反相器的输入电阻较低，其输入电流比CMOS 电路更大，在设计电路时需要考虑其功耗问题。
4. TTL反相器的输出稳定性较低，有时需要加入适当的负载电阻来提高其稳定性。
五、TTL反相器的应用TTL反相器在数字电子电路中的应用非常广泛，它常常用于数字信号反相和逻辑运算中。
例如，TTL反相器可用于制作触发器电路、计数器电路、多路选择器等数字电路。
TTL反相器还常常与其它数字逻辑器件一起使用，如与与门相连可以形成反相与门，可帮助完成各种逻辑电路的设计。
六、总结本文详细介绍了TTL反相器的工作原理以及它在数字电子电路设计中的应用。
