ttl电路原理在数字电子技术中，TTL（Transistor-Transistor Logic）电路是一种常见的逻辑门电路。
它由晶体管和电阻器构成，是数字电子技术中最基本的逻辑门电路之一。
TTL电路原理是数字电子技术的基础知识，掌握了TTL电路原理，可以更好地理解数字电子技术的工作原理和应用。
TTL电路采用双极型晶体管作为放大器，电路中的晶体管是基本的工作元件。
TTL电路的输入和输出信号都是电压信号，输入信号作用在输入端，经过电路的放大和处理后，在输出端产生相应的输出信号。
TTL电路的输入和输出信号只有两种状态，高电平和低电平，分别对应于逻辑1和逻辑0。
TTL电路通过控制输入端的电压信号，实现对输出端的逻辑信号的控制和处理。
TTL电路的原理可以分为两个方面来理解，输入端的信号处理和输出端的信号产生。
在输入端，TTL电路采用双极型晶体管来放大和处理输入信号，当输入端的电压信号满足一定条件时，晶体管将会导通或截止，从而产生相应的输出信号。
在输出端，TTL电路通过晶体管的导通和截止状态，实现对输出端信号的控制。
当输入端的电压信号发生变化时，输出端的信号也会相应地发生变化。
TTL电路原理的核心是晶体管的工作原理和逻辑门电路的实现。
晶体管是TTL电路中最基本的元件，它通过控制输入端的电压信号，实现对输出端的逻辑信号的控制。
逻辑门电路是由晶体管和电阻器构成的，它可以实现与门、或门、非门等逻辑运算。
通过逻辑门电路的组合和连接，可以实现复杂的数字逻辑运算和控制功能。
总之，TTL电路原理是数字电子技术中的基础知识，它通过晶体管和逻辑门电路的实现，实现对输入信号的处理和输出信号的产生。
掌握了TTL电路原理，可以更好地理解数字电子技术的工作原理和应用，为后续的学习和应用打下坚实的基础。
希望通过本文的介绍，读者可以对TTL电路原理有一个更加深入的理解，为进一步学习和应用数字电子技术打下坚实的基础。

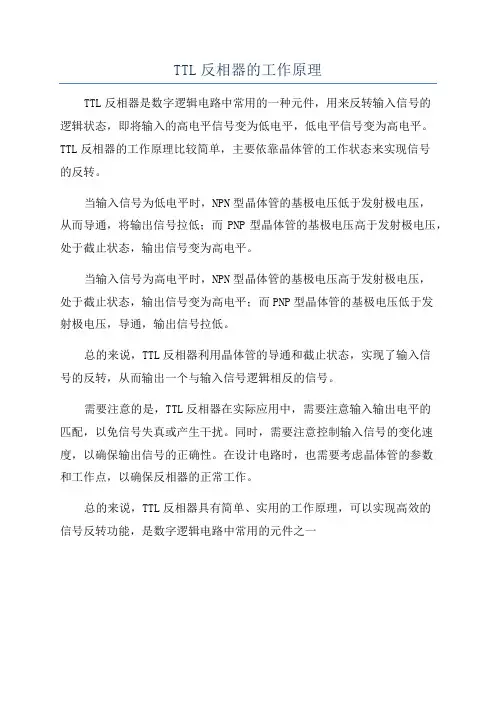

TTL反相器的工作原理
TTL反相器是数字逻辑电路中常用的一种元件，用来反转输入信号的
逻辑状态，即将输入的高电平信号变为低电平，低电平信号变为高电平。
TTL反相器的工作原理比较简单，主要依靠晶体管的工作状态来实现信号
的反转。
当输入信号为低电平时，NPN型晶体管的基极电压低于发射极电压，
从而导通，将输出信号拉低；而PNP型晶体管的基极电压高于发射极电压，处于截止状态，输出信号变为高电平。
当输入信号为高电平时，NPN型晶体管的基极电压高于发射极电压，
处于截止状态，输出信号变为高电平；而PNP型晶体管的基极电压低于发
射极电压，导通，输出信号拉低。
总的来说，TTL反相器利用晶体管的导通和截止状态，实现了输入信
号的反转，从而输出一个与输入信号逻辑相反的信号。
需要注意的是，TTL反相器在实际应用中，需要注意输入输出电平的
匹配，以免信号失真或产生干扰。
同时，需要注意控制输入信号的变化速度，以确保输出信号的正确性。
在设计电路时，也需要考虑晶体管的参数
和工作点，以确保反相器的正常工作。
总的来说，TTL反相器具有简单、实用的工作原理，可以实现高效的
信号反转功能，是数字逻辑电路中常用的元件之一。
ttl电路原理TTL电路原理。
TTL（Transistor-Transistor Logic）电路是一种常见的数字电路，它采用晶体管和二极管作为主要的元件，用于实现逻辑功能。
TTL电路广泛应用于数字系统中，例如计算机、通信设备、工业控制系统等。
本文将介绍TTL电路的基本原理、特点和应用。
TTL电路采用双极型晶体管作为放大器，由于其高速、低功耗和稳定的特点，因此在数字电路中得到了广泛的应用。
TTL电路的逻辑门包括与门、或门、非门等，它们可以实现各种逻辑功能。
TTL电路的输入电压范围为0~0.8V，表示逻辑低电平；输入电压范围为2~5V，表示逻辑高电平。
TTL电路的输出电压范围为0~0.4V，表示逻辑低电平；输出电压范围为2.4~5V，表示逻辑高电平。
TTL电路具有高速的特点，其响应速度快，能够实现高频率的工作。
此外，TTL电路的功耗较低，适合于大规模集成电路的应用。
TTL电路还具有良好的抗干扰能力，能够在复杂的电磁环境中稳定工作。
由于这些优点，TTL电路被广泛应用于数字系统中。
TTL电路在计算机系统中扮演着重要的角色，它被用于实现各种逻辑功能，例如数据处理、控制信号的生成和译码等。
此外，TTL电路还被应用于通信设备中，用于信号的处理和传输。
工业控制系统中也大量采用了TTL电路，用于控制和监测各种设备和工艺过程。
总之，TTL电路在数字系统中起着不可替代的作用。
总结一下，TTL电路是一种常见的数字电路，它采用晶体管和二极管作为主要的元件，具有高速、低功耗和稳定的特点。
TTL电路的逻辑门包括与门、或门、非门等，能够实现各种逻辑功能。
TTL电路在计算机系统、通信设备、工业控制系统等领域得到了广泛的应用。
希望本文能够帮助大家更好地理解TTL电路的原理和应用。
《数字电子线路》课程标准课程名称：数字电子线路适用专业：电气技术应用专业一、课程性质本课程是机电类专业的一门实践性很强的课程，通过本课程的学习，使学生熟悉数字电路的基础理论知识，理解基本数字逻辑电路的工作原理，掌握数字逻辑电路的基本分析和机电类专业的一门实践性很强的课程，通过本课程的学习，使学生熟悉数字电路的基础理论知识，理解基本数字逻辑电路的工作原理，掌握数字逻辑电路的基本分析。
能考维修电工职业资格证书。
二、课程设计思路本课程的课程标准在制定过程中严格把握学生学习该课程的基本标准，所以在研制前期要充分对学生的基础、起点，应用型中职技校人才的培养要求和培养目标等进行调研、分析，经过校内外专家（包括本校任课教师、兄弟院校教学同行、企业相关人士等）进行探讨分析，确定应用性中职技校人才对本课程的掌握和学习的最低标准或基本标准，然后在本专业实施，对存在的问题或标准的高低等进行修订、改进。
三、课程培养目标（一）总体目标通过任务驱动教学，动手能力的提高，只有通过实践性教学活动才能实现，理论和实践相互结合进而提高其现场解决实际问题的能力，培养今后从事维修电工一线岗位的职业综合能力和职业综合素质，实现职业能力目标。
（二）具体目标1．知识目标（1）能正确并熟练使用常用电工工具、电工仪器仪表；（2）掌握常用电子元器件的认识与检测方法；（3）掌握焊接技能及其工艺要求；（4）掌握电子产品正确装配的基本技能及电子产品装配过程中分析和解决实际问题的一般方法；2．能力目标（1）培养学生初步了解研究电子技术问题的思想方法，具有一定解决实际问题的能力；（2）培养学生动手实践能力和创新能力；（3）培养学生自主获取知识的能力，独立分析问题和解决问题的能力。
3．素质目标（1）培养学生具备辩证思维的能力；（2）培养学生在学习过程中养成求真务实、认真细致的工作态度，爱岗敬业、吃苦耐劳的职业道德。
（3）能在模拟电子线路的学习中，学会交流和协调同学、师生间的关系，能与他人进行团结协作，共同解决问题。
反相器工作原理
反相器（Inverter）是一种常见的电子电路元件，它的主要作用是将输入信号进行反相输出。
在数字电子电路和模拟电子电路中都有广泛的应用，下面我们来详细了解一下反相器的工作原理。
反相器由一个晶体管和若干个电阻组成。
当输入信号为高电平时，晶体管导通，输出信号为低电平；当输入信号为低电平时，晶体管截止，输出信号为高电平。
这样，输入信号的电平变化会在输出端得到相反的响应，因此称之为反相器。
在数字电子电路中，反相器常常用于逻辑门电路的设计中。
比如，将反相器与
与门电路相连，就可以实现或门电路的功能。
同时，反相器还可以用于时钟信号的处理，比如将时钟信号进行反相，可以得到时钟信号的补码，用于数字电路的计数和计时。
在模拟电子电路中，反相器通常用于信号放大和滤波。
通过反相器可以实现信
号的放大和频率特性的调节。
同时，反相器还可以用于振荡电路的设计，比如通过反馈电路将反相器输出接到输入端，就可以构成一个简单的振荡电路。
总的来说，反相器是一种非常常见且重要的电子电路元件，它在数字电子电路
和模拟电子电路中都有着广泛的应用。
通过对反相器的工作原理的深入了解，我们可以更好地应用它进行电子电路的设计和分析，从而提高电路设计的效率和准确性。
希望本文对大家有所帮助，谢谢阅读！。
ttl电路工作原理
TTL（Transistor-Transistor Logic）电路是一种数字电路，由晶
体管和电阻电容元件组成。
其工作原理主要包括以下几个关键点：
1. 确定逻辑电平：TTL电路使用两个逻辑电平 0（低电平）和
1（高电平）来表示不同的逻辑状态。
通常，低电平在接近于
0V时表示，高电平在接近于Vcc（供电电压）时表示。
2. 输入和输出电路：TTL电路通常包含输入端和输出端。
输
入端接收来自其他电路的信号，处理后输出到输出端。
输入电路可根据不同的逻辑门类型（如与门、或门、非门等）进行编码，而输出电路可将信号传输到其他数字电路。
3. 晶体管作为开关：TTL电路中的晶体管具有开关功能。
当
输入信号达到某个阈值电平时，晶体管进入饱和或截止状态，从而实现电路的开关功能。
4. 耦合电容的作用：TTL电路通常使用耦合电容来实现信号
的耦合和滤波效果。
耦合电容可以阻断直流信号并传递交流信号，使得输入和输出端的信号更稳定且不受干扰。
5. 偏置电流：TTL电路中的晶体管工作需要适当的偏置电流。
通常，通过电阻来提供恒定的偏置电流，以确保晶体管在工作时处于合适的工作区域。
通过适当的组合和连接不同的逻辑门，TTL电路可以实现各
种数字逻辑功能，如逻辑运算、计数、存储等。
同时，TTL 电路的工作原理可以通过逻辑图和真值表来描述和理解。
TTL门电路双极性数字集成电路中应用最广的为TTL电路（Transister-Transister-Logic的缩写）国产TTL集成电路有CT54/74通用系列、CT54H/74H高速系列、CT54S/74S肖特基系列和CT54LS/74LS低功耗肖特基系列。

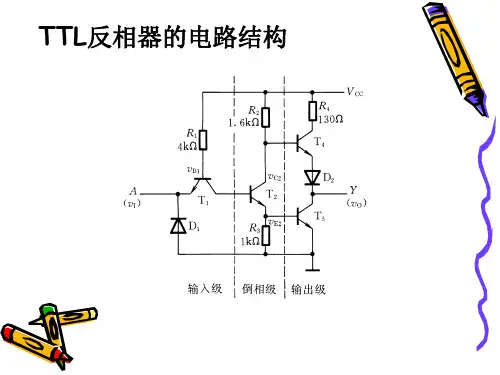

2.4.1 TTL反相器的电路结构和工作原理一、电路结构TTL反相器电路结构如图2.4.1示，由三部分组成：T1、R1，D1构成的输入级；T2、R2、R3组成的倒相级，T4、T5、D2、R4组成输出级。
输入端和输出端都是三极管结构。
设电源电压Ec=+5v， A,B输入信号的高、低电平分别为：VIH=3.4v，VIL=0.2v，PN结的开启电压为VoN=0.7v。
1. A为低电平时，T1的发射结导通，并将T1的集电极电位钳在VIL+VoN=0.9v，由于T1的集电极回路电阻为R2和T2的b-c结反向电阻之和，阻值非常大，所以T1工作在深度饱和区，Vces1 ?0。
显然，T2的发射结不导通，T2截止，Vc2为高电平，Ve2为低电平，使T5截止，故 R2上的压降很小，Vc2?Vcc，T4管导通。
因此，输出为高电平VOH=3.6v。
2. 当输入信号为高电平VIH=3.6v，假设暂不考虑T1管的集电极支路，则T1管的发射结均应导通，可能使Vb1=VIH+0.7=4.3v。
但是，由于Vcc经R1作用于T1管的集电极、T2和T5管的发射结，使三个PN结必定导通，Tb1=Vbc1+Vbe2+Vbe5=2.1v，使T1管的所有发射结均反偏，T1管处于倒置工作状态，T1、T2和T5管饱和导通，Vo=VoL=Vces5=0.3v，Vc2=Vces2+Vbe5=0.3+0.7=1v，T4管截止。
综上所述，TTL非门输入端输入低电平，输出即为高电平；当输入端输入高电平时，输出为低电平，实现了非逻辑功能，。
二、电压传输特性1．TTL反相器的电压传输特性图2.4.1示TTL反相器的电压传输特性是指门电路输入电压VI与输出电压VO之间的关系曲线，即VO = f（VI），电压传输特性如图2.4.2。
TTL 反相器 1.电路T 1、R 1、D 1组成输入级，T 2、R 2、 R 3组成中间级，T 4、D 2、T 5、R 4组成输出级。
A 为输入，Y 为输出。
设电源电压V CC＝5V，输入信号的高、低电平分别为 V iL=0.2v,V iH=3.4v ,三极管的开启电压为0.7V 。
2.工作原理当V I=V IL 时，T 1导通，导通后T 1的集电极电压为0.2V 。
因此T 2，T 5管截止，使V C2为高电平,VE2为低电平，从而使T4、D 2导通，输出为高电平V OH.当V I=V IH 时，如果不考虑T 2的存在，则应有显然，在存在T 2和T 5的情况下，T 2和T 5同时导通，则V B1 被钳在2.1V ，T 2导通使V C2为低电平 ，导致T 4、D 2截止、T 5导通，输出变为低电平V OL.为确保T 5饱和导通T 4可靠截止，在T 4的发射极下串进二极管D 2。
D 1是输入端钳位二极管，它可以防止输入电压为负时T 1的发射极电流过大，起到保护作用。
D 1允许通过的最大电流约为20mA 。
由于T 2集电极输出的电压信号和发射极输出的电压信号变化方向相反，所以把这一级也叫做倒相级。
输出级在稳定状态下T 4和T 5总是一个导通而另一个截止，这就有效地降低了输出级的静态功耗并提高了驱动负载的能力。
通常把这种形式的电路称为推拉式（push pull) 输出电路反相器输出电压V O 随输入电压V I 的变化，称为电路的电压传输特性，其曲线为反相器的电压传输特性曲线。
3.电压传输特性曲线的AB 段，因为 V I<0.7V 所以，T 2和 T 5截止而T4 、D 2导通，故输出为高电平。
这一段称为特性曲线的截止区BC 段，由于V I>=0.7V 但低于1.4V ，所以T 2导通而T 5依旧截止。
这时T 2工作在放大区，随着VI 的升高， T 5开始导通,V C2,V O 线性地下降。
TTL反相器的工作原理及传输特性TTL反相器的基本电路 由前面的分析已知，带电阻负载的BJT反相器，其动态性能不理想。
在保持逻辑功能不变的前提下，可以另外增加若干元器以改善其动态性能，如减少由于BJT基区电荷存储效应和负载电容所引起的时延。
这需改变反相器输入电路和输出电路的结构，以形成TTL反相器的基本电路。
下图就是一个TTL反相器的基本电路。
该电路由三部分组成： 由三极管T1组成电路的输入级； 由T3、T4和二极管D组成输出级； 由T2组成的中间级作为输出级的驱动电路，将T2的单端输入信号v I2转换为互补的双端输出信号v I3和v I4，以驱动T3和T4。
1.TTL反相器的工作原理 这里主要分析TTL反相器的逻辑关系,并估算电路中有关各点的电压，以得到简单的定量概念。
（1）当输入为高电平，如v I＝3.6V时，电源V CC通过R bl和T1的集电结向T2、T3提供基极电流，使T2、T3饱和，输出为低电平，如 v O＝0.2V。
此时 V B1＝V BC1＋V BE2＋V BE3＝（0.7＋0.7＋0.7）V＝2.1V T1的发射结处于反向偏置，而集电结处于正向偏置。
所以T1处于发射结和集电结倒置使用的放大状态。
由于T2和T3饱和，输出 V C3 ＝0.2V，同时可估算出V C2的值：V C2＝V CE2＋V B3＝（0.2＋0.7）V＝0.9V 此时，V B4＝V C2＝0.9V。
作用于T4的发射结和二极管D的串联支路的电压为V C2－V o＝（0.9－0.2）V＝0.7V，显然，T4和D均截止，实现了反相器的逻辑关系：输入为高电平时，输出为低电平。
（2）当输入为低电平且电压为0.2V时，T1的发射结导通，其基极电压等于输入低电压加上发射结正向压降，即：V B1＝（0.2＋0.7）V＝0.9V 此时V B1作用于T1的集电结和T2、T3的发射结上，所以T2、T3都截止，输出为高电平。
由于T2截止，V CC通过R C2向T4提供基极电流，致使T4和D导通，其电流流入负载。
