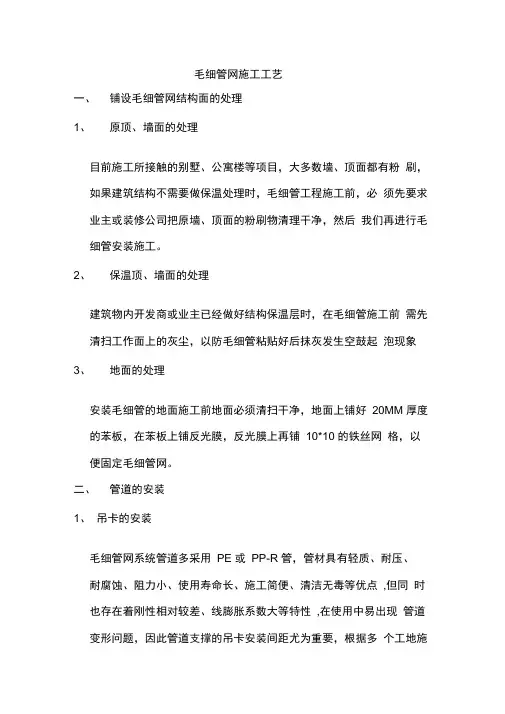

毛细管网施工工艺一、铺设毛细管网结构面的处理1、原顶、墙面的处理目前施工所接触的别墅、公寓楼等项目，大多数墙、顶面都有粉刷，如果建筑结构不需要做保温处理时，毛细管工程施工前，必须先要求业主或装修公司把原墙、顶面的粉刷物清理干净，然后我们再进行毛细管安装施工。
2、保温顶、墙面的处理建筑物内开发商或业主已经做好结构保温层时，在毛细管施工前需先清扫工作面上的灰尘，以防毛细管粘贴好后抹灰发生空鼓起泡现象3、地面的处理安装毛细管的地面施工前地面必须清扫干净，地面上铺好20MM 厚度的苯板，在苯板上铺反光膜，反光膜上再铺10*10 的铁丝网格，以便固定毛细管网。
二、管道的安装1、吊卡的安装毛细管网系统管道多采用PE 或PP-R 管，管材具有轻质、耐压、耐腐蚀、阻力小、使用寿命长、施工简便、清洁无毒等优点,但同时也存在着刚性相对较差、线膨胀系数大等特性,在使用中易出现管道变形问题，因此管道支撑的吊卡安装间距尤为重要，根据多个工地施工经验，工程中使用塑料或镀锌铁皮抱卡，吊装毛细管管卡间距650MM 一个为宜2、管道的制安2. 1 支管安装(1) 嵌墙暗敷:在墙面上开凹槽,管子直接嵌入并用管卡将管子固定在管槽内。
槽深比管外径大20 mm ,槽宽比管外径大40~60 mm , 有管件和管卡的部位应视管件尺寸适当加大。
管槽应随管道折角转弯。
槽弯曲半径应满足管道最小弯曲半径。
凹槽表面必须平整,不得有尖角等突出物,管道试压合格后,墙槽用水泥砂浆填补密实。
(2) 吊顶内:可据现场实际情况设定走向并作吊架,管壁距楼板底及吊顶构造面应一致，且管道横平竖直。
2. 2 立管安装(1) 有管井:敷设在管井中。
(2) 无管井:在管道穿越楼板部位预埋套管，立管安装应注意固定支承点的设置,预埋套管内径应比立管外径大30 mm。
(3) 建筑物埋地引入管和室内埋地管室内地坪以下管道铺设分两段进行，先进行地坪以下至基础墙外壁端的铺设,待土建施工结束后,再进行户外连接管的铺设。
本项目为某住宅小区地暖管道工程施工，位于XX市XX区，总建筑面积约为XX万平方米。
工程采用地暖管道系统，供热方式为集中供热。
地暖管道施工范围为厨房、卫生间、卧室、客厅等区域。
二、施工依据1. 设计施工图纸和有关技术文件；2. 施工手册；3. 国家现行有关标准；4. 施工现场条件；5. 公司类似工程的经验。
三、施工准备1. 技术准备：组织施工人员学习设计施工图纸、施工手册等相关技术文件，确保施工人员掌握地暖管道施工的技术要求。
2. 材料准备：所有材料进场前必须有质量合格证明文件，规格、型号及性能技术指标应符合国家现行有关标准的规定。
主要包括：（1）加热管：采用PE-RT地暖管，管材规格为De20/2.3（S5）；（2）连接管：连接分水器与表箱之间的连接部分，采用PE-X管材；（3）保温层：30厚复合铝箔挤塑聚苯乙烯保温板；（4）填充层：采用C15豆石混凝土，厚度为60mm；（5）其他辅助材料。
3. 机具准备：细石混凝土搅拌机、泵送设备、专用扳手、电动试压泵、锯条、手锤、活扳手、手动试压泵、刮刀、水平仪等。
四、施工工艺1. 施工顺序：先进行保温层施工，然后进行填充层施工，最后进行地暖管道安装。
2. 保温层施工：按照设计要求，将保温板铺设在基层上，用胶粘剂粘贴牢固。
3. 填充层施工：采用C15豆石混凝土，厚度为60mm，混凝土浇筑前应清理基层，确保基层平整。
4. 地暖管道安装：（1）按照设计图纸，将加热管铺设在填充层上，管材间距应符合设计要求；（2）加热管连接处采用专用接头连接，确保连接牢固；（3）安装分水器、集水器等设备，并与加热管连接；（4）进行水压试验，确保管道系统无泄漏。
五、施工质量控制1. 材料质量：所有材料进场前必须进行验收，确保符合国家现行有关标准；2. 施工质量：严格按照施工工艺进行施工，确保施工质量；3. 水压试验：进行水压试验，确保管道系统无泄漏；4. 工程验收：按照设计要求和规范进行工程验收。

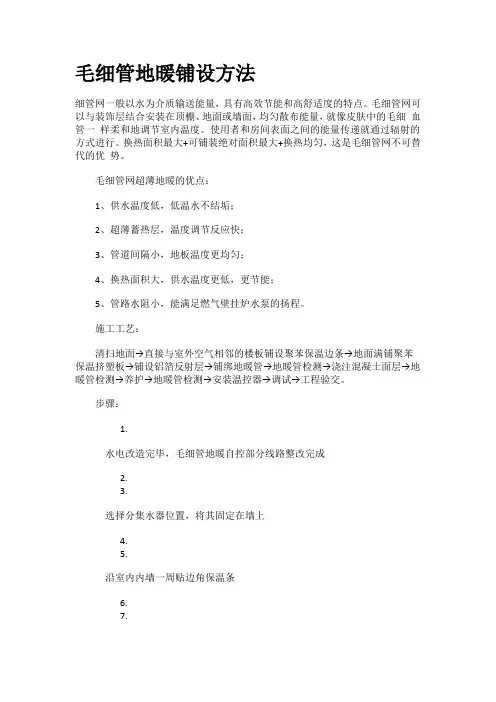

毛细管地暖铺设方法细管网一般以水为介质输送能量，具有高效节能和高舒适度的特点。
毛细管网可以与装饰层结合安装在顶棚、地面或墙面，均匀散布能量，就像皮肤中的毛细血管一样柔和地调节室内温度。
使用者和房间表面之间的能量传递就通过辐射的方式进行。
换热面积最大+可铺装绝对面积最大+换热均匀，这是毛细管网不可替代的优势。
毛细管网超薄地暖的优点：1、供水温度低，低温水不结垢；2、超薄蓄热层，温度调节反应快；3、管道间隔小，地板温度更均匀；4、换热面积大，供水温度更低，更节能；5、管路水阻小，能满足燃气壁挂炉水泵的扬程。
施工工艺：清扫地面→直接与室外空气相邻的楼板铺设聚苯保温边条→地面满铺聚苯保温挤塑板→铺设铝箔反射层→铺绑地暖管→地暖管检测→浇注混凝土面层→地暖管检测→养护→地暖管检测→安装温控器→调试→工程验交。
步骤：1.水电改造完毕，毛细管地暖自控部分线路整改完成2.3.选择分集水器位置，将其固定在墙上4.5.沿室内内墙一周贴边角保温条6.7.铺设保温板（保温板要平整、无缝）8.9.铺设反射膜，并用胶带粘牢10.11.将毛细管网按照设计图纸平铺到室内反射膜上面12.13.将毛细管网连接成一路，并通过主管连接到分集水器上14.15.待所有毛细管连接完毕后打水压测试（打压过程中需要将毛细管一路一路注水、排气、至注满水），打压测试压力为工作压力的1.5倍，不低于6公斤（0.6MPa）。
16.17.打压测试无问题，则可以将毛细管网固定、回填水暖地面（若地面不及时回填，应将毛细管网卷起，以保护毛细管网）18.19.铺设伸缩缝。
（室内进深大于6米或面积大于30平米必须设置伸缩缝）20.21.回填完毕后，安装自控部分---包含电热执行器、室内温控器等。
22.23.测试无问题，交付业主使用，并将材料的合格证、使用说明书等一并交予业主，交给业主简单的使用方法。
24.25.注意事项：∙焊接过程必须掌握热熔机的温度和时间∙∙毛细管铺设完成后，严禁用尖锐物体扎割毛细管网∙∙地暖回填过程中，必须保持高压，不低于0.6MPa∙帝思迈毛细管网辐射空调系统是一个恒温恒湿系统，用最小的空气交换率来打造“绿色建筑”：1、低能耗、新能源，打造节能绿色建筑2、无交叉污染，打造最洁净的室内空气环境3、无吹风感、无噪音、无异味、恒温恒湿恒氧，打造最舒适的室内环境。
帝思迈---来自欧洲的节能暖通专家
-------------------------------------------------------------------- 国际品牌 欧洲科技 ------------------------------------------------------
- 1 -毛细管网地暖混凝土和卫生间墙暖铺设指南
毛细管网超薄地暖混凝土整平层施工方法：
1、采用1:2的水泥砂浆，100斤425标号水泥配200斤粗砂，抹灰厚度10-15mm 。
2、然后在水泥整平层上面直接铺设木地板（卡槽式实木地板也可以使用）或者用瓷砖粘结剂贴
地砖。
备注：采用瓷砖粘结剂贴地砖比用水泥砂浆贴地砖成本更低！速度更快！最重要的是地暖传热更快更节能！
卫生间毛细管网墙暖铺设施工方法：
1、采用SB20毛细管网，2根主管留在卫生间吊顶上面，用管卡将毛细管网主管固定在吊顶墙
面上。
2、将原始墙面处理干净平整，然后用建筑胶或百得胶将毛细管网平整地粘在原始墙面上；
3、将地暖管从地面沿着墙壁开槽铺设到吊顶内，然后同毛细管网供水主管连接，再用地暖管连
接毛细管网回水主管沿着墙面开槽回到地面。
4、用1:3的水泥砂浆，100斤425标号水泥配300斤中砂，将毛细管网覆盖住并做整平；
5、用水泥或瓷砖粘结剂将墙砖贴在墙上。
备注：采用瓷砖粘结剂贴墙砖比用水泥贴地砖成本更低！更牢！最重要的是传热更快更节能！。

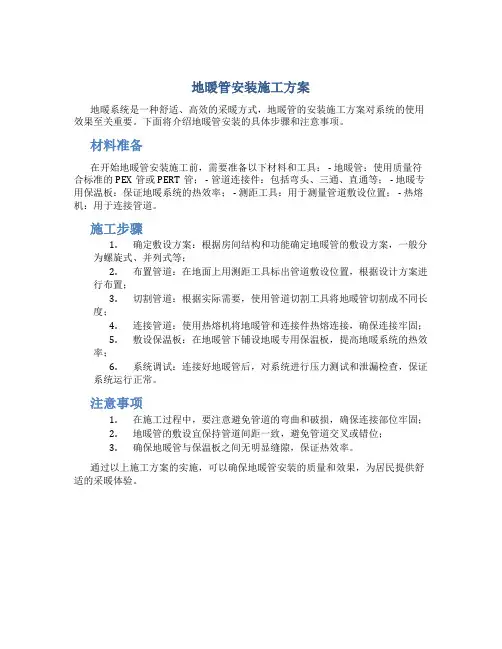

地暖管安装施工方案一、前期准备工作1.根据建筑结构和使用要求，确定地暖管的布置方案，并编制详细的管道布置图纸。
2.准备所需的材料和工具，包括地暖管、管道支撑、接头、阀门、保温材料、焊接设备等。
3.整理施工现场，清理杂物，确保施工区域干净整洁。
4.安排施工人员，确保施工队伍组成合理，具备相关的技术和经验。
二、地暖管的安装1.根据布置图纸，确定地暖管的位置和长度，从供热设备的出口开始进行安装。
2.首先，按照规定的距离和高度安装管道支撑，确保管道的稳固和均匀分布。
3.开始安装地暖管，先根据布置图纸的指示进行切割，然后使用接头连接管道。
4.在连接管道时，需注意接头的选择和安装方式，确保连接处密封可靠。
5.安装完毕后，使用焊接设备对接头进行焊接，确保焊缝牢固。
三、管道的压力测试1.完成地暖管的安装后，需要进行管道的压力测试，以确保管道的质量和安全性。
2.首先，关闭一切与地暖管有关的阀门，并排空管道中的空气。
3.使用专用的测试设备对管道加压至指定的压力，并保持一段时间。
4.在测试过程中，检查各个部位是否有泄漏现象，如有泄漏及时修补。
5.测试完毕后，记录测试结果，并保存测试报告。
四、保温层的安装1.在地暖管安装完毕后，需要进行保温层的安装，以减少能量损耗并提高供暖效果。
2.首先，在地暖管外围安装保温材料，如发泡塑料或玻璃棉，确保地暖管被完全包裹。
3.在保温材料外面再套上一层铝箔纸，增加保温效果。
4.确保保温材料的连接处紧密无缝，可使用胶带进行固定。
5.在保温层安装完毕后，对其进行检查，并记录施工质量。
五、系统的调试和验收1.安装完毕后，对地暖系统进行调试和验收，确保系统正常运行。
2.首先，打开地暖供热设备，调整供暖温度和水流量，观察供热效果。
3.检查各个管道和接头是否有渗漏现象，如有渗漏及时处理。
4.检查地暖系统的各项指标是否符合要求，如供暖温度、供水温度等。
5.完成调试和验收后，填写相关的验收报告，记录系统的相关情况和问题。
毛细管网辐射采暖供冷一般设计参数1、每平米毛细管网的散热散冷量是根据国家空调所实测数据并考虑到损耗系数规定的，具体如下：（1）空气中散热、冷量：q={[（T1+T2）/2]-T设计}×10 w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T设计为室内设计温度)。
实际设计时可参考《供热空调设计手册》第二版。
（2）水体中换热量：q={[（T2+T1）/2]-T环境}×100w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T环境为换热水体的温度)。
2、毛细管网夏季供冷（处理显热）时，供水温度以室内辐射面层温度不低于室内露点温度为准，一般控制在16℃-18℃，供回水3℃温差；冬季采暖供水温度根据室内热舒适度要求决定，一般控制在30-35℃。
如果用做室内局部高温（40℃以上）供热，考虑到毛细管网长期使用寿命，一般供水温度不超过65℃。
供热时供回水3-5℃温差。
3、毛细管网在温度65℃，压力0.6Mpa工况下使用寿命为50年，毛细管网长期工作压力一般不超过0.6MPa，爆破压力5.6 MPa。
4、毛细管网外径4.3mm，内径2.5mm，壁厚0.8mm，干管为de20。
单片毛细管网标准宽度为660mm，毛细管长度根据设计图纸而定，考虑到水力平衡等问题，一般长度不大于12m。
5、普来福毛细管网材料为热水PPR，连接方式以热熔连接为主，特殊情况在保证不漏水的情况下可辅以快速连接管件连接。
6、当环境温度平均低于5℃时，考虑到毛细管网冷脆性问题，如不配合相关温度保障措施，应停止施工。
7、毛细管网用于辐射供冷时，应配以合理的除湿系统，如冷凝除湿、吸附除湿等。
8、毛细管网施工时，如果铺设在墙面或屋顶面，一般抹灰找平层厚度为0.5cm—1cm；如果铺设在地面用作超薄型地暖，底层需铺设保温层，兼具防止逆向传热和找平作用，保温层建议使用发泡水泥，一般厚度为2cm，毛细管网找平层厚度为1cm，中间无需铺豆石砼层，总占用层高为3cm左右。

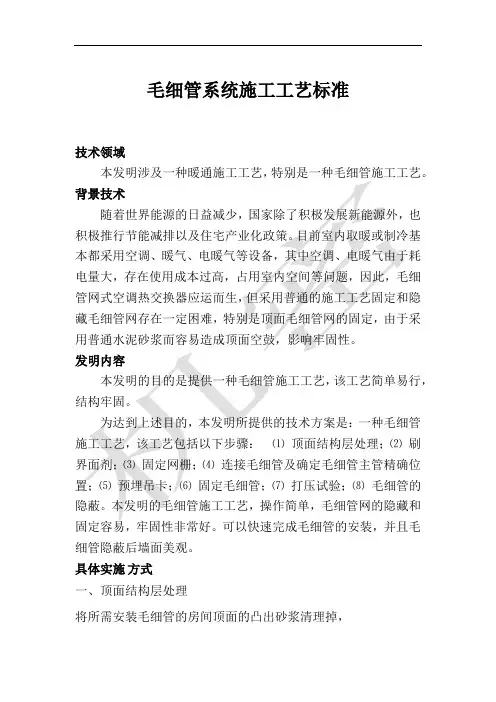

毛细管系统施工工艺标准技术领域本发明涉及一种暖通施工工艺，特别是一种毛细管施工工艺。
背景技术随着世界能源的日益减少，国家除了积极发展新能源外，也积极推行节能减排以及住宅产业化政策。
目前室内取暖或制冷基本都采用空调、暖气、电暖气等设备，其中空调、电暖气由于耗电量大，存在使用成本过高，占用室内空间等问题，因此，毛细管网式空调热交换器应运而生，但采用普通的施工工艺固定和隐藏毛细管网存在一定困难，特别是顶面毛细管网的固定，由于采用普通水泥砂浆而容易造成顶面空鼓，影响牢固性。
发明内容本发明的目的是提供一种毛细管施工工艺，该工艺简单易行，结构牢固。
为达到上述目的，本发明所提供的技术方案是：一种毛细管施工工艺，该工艺包括以下步骤：⑴顶面结构层处理；⑵刷界面剂；⑶固定网栅；⑷连接毛细管及确定毛细管主管精确位置；⑸预埋吊卡；⑹固定毛细管；⑺打压试验；⑻毛细管的隐蔽。
本发明的毛细管施工工艺，操作简单，毛细管网的隐藏和固定容易，牢固性非常好。
可以快速完成毛细管的安装，并且毛细管隐蔽后墙面美观。
具体实施方式一、顶面结构层处理将所需安装毛细管的房间顶面的凸出砂浆清理掉，二、刷界面剂将界面剂涂满顶面；界面剂作用：界面剂通常使用于混凝土表面，因为混凝土表面过于光滑，通过使用这个产品，可以使基层表面变得粗糙,可增加水泥砂浆对基层的粘结力,避免抹灰层空鼓起壳,从而代替人工凿毛处理工艺。
三、固定网栅⑴根据毛细管安装图纸确定房间所需网栅面积；一般采用25㎜*25㎜规格的网格。
⑵安装网栅；首先在顶层打孔，其次安装塑料膨胀，然后用自攻螺丝和圆形塑料卡片将其固定到顶面。
卡片之间间距不宜太远，使网栅全部紧贴顶面。
四、连接毛细管及确定毛细管主管精确位置⑴首先将毛细管里面的水全部清除；其次将房间所需毛细管链接起来，套好保温管。
⑵根据毛细管确定吊卡位置。
Φ20毛细管贴近房间阴角安装（安装时结合业主装修图可适当调整）；五、预埋吊卡根据上面确定的点，打好孔，向孔里订木屑，然后将对应吊卡固定在木屑上。

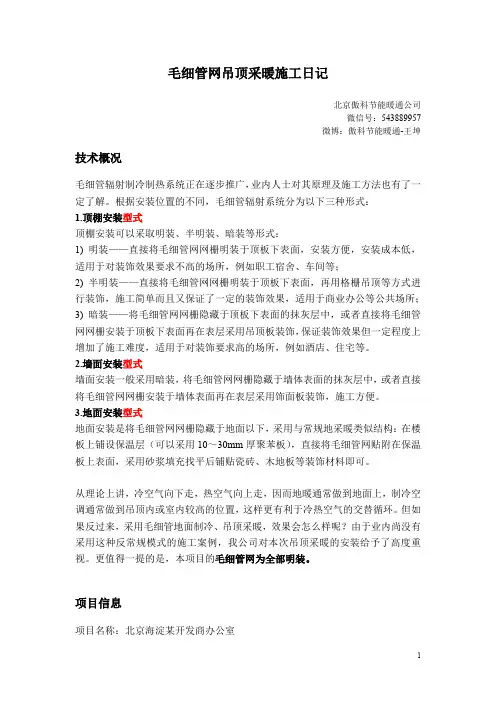

毛细管网吊顶采暖施工日记北京傲科节能暖通公司微信号：543889957微博：傲科节能暖通-王坤技术概况毛细管辐射制冷制热系统正在逐步推广，业内人士对其原理及施工方法也有了一定了解。
根据安装位置的不同，毛细管辐射系统分为以下三种形式：1.顶棚安装型式顶棚安装可以采取明装、半明装、暗装等形式：1)明装——直接将毛细管网网栅明装于顶板下表面，安装方便，安装成本低，适用于对装饰效果要求不高的场所，例如职工宿舍、车间等；2)半明装——直接将毛细管网网栅明装于顶板下表面，再用格栅吊顶等方式进行装饰，施工简单而且又保证了一定的装饰效果，适用于商业办公等公共场所；3)暗装——将毛细管网网栅隐藏于顶板下表面的抹灰层中，或者直接将毛细管网网栅安装于顶板下表面再在表层采用吊顶板装饰，保证装饰效果但一定程度上增加了施工难度，适用于对装饰要求高的场所，例如酒店、住宅等。
2.墙面安装型式墙面安装一般采用暗装，将毛细管网网栅隐藏于墙体表面的抹灰层中，或者直接将毛细管网网栅安装于墙体表面再在表层采用饰面板装饰，施工方便。
3.地面安装型式地面安装是将毛细管网网栅隐藏于地面以下，采用与常规地采暖类似结构：在楼板上铺设保温层（可以采用10～30mm厚聚苯板），直接将毛细管网贴附在保温板上表面，采用砂浆填充找平后铺贴瓷砖、木地板等装饰材料即可。
从理论上讲，冷空气向下走，热空气向上走，因而地暖通常做到地面上，制冷空调通常做到吊顶内或室内较高的位置，这样更有利于冷热空气的交替循环。
但如果反过来，采用毛细管地面制冷、吊顶采暖，效果会怎么样呢？由于业内尚没有采用这种反常规模式的施工案例，我公司对本次吊顶采暖的安装给予了高度重视。
更值得一提的是，本项目的毛细管网为全部明装。
项目信息项目名称：北京海淀某开发商办公室项目地址：北京市海淀区半壁店项目面积：150平米，2层施工周期：项目简介：本项目原始建筑为精装修住宅房。
为更直观地体现建筑装修的详细过程，开发商要求将所用材料全部外露展示。
第1篇一、施工准备1. 设计审查：在施工前，对供暖地暖系统设计进行审查，确保设计合理、符合国家标准和规范。
2. 材料设备准备：根据设计要求，准备地暖管道、分水器、集水器、保温材料、粘结剂等材料设备。
3. 施工队伍：组建一支具有丰富经验的施工队伍，确保施工质量。
二、施工工艺1. 基层处理：清理施工现场，确保基层平整、干净，若平整度不满足要求，需进行找平处理。
2. 保温层施工：在地暖管道铺设前，先铺设保温层，减少热量损失。
3. 管道铺设：按照设计要求，将地暖管道铺设在保温层上，注意管道间距、走向和弯曲度。
4. 分水器、集水器安装：在地暖管道铺设完成后，安装分水器和集水器，确保连接牢固。
5. 管道连接：采用热熔连接、电熔连接或焊接等方式，将地暖管道连接起来。
6. 检查测试：在管道连接完成后，进行压力测试，确保管道无泄漏、无损坏。
7. 铺设找平层：在管道测试合格后，铺设找平层，确保地暖系统稳定运行。
8. 铺设地砖或地板：在找平层铺设完成后，按照设计要求，铺设地砖或地板。
三、施工注意事项1. 施工人员需具备相关资质，熟悉施工工艺和操作规程。
2. 施工过程中，确保管道铺设平整、无扭曲，连接牢固。
3. 注意管道间距，避免管道交叉、重叠。
4. 在管道连接过程中，确保连接质量，避免泄漏。
5. 施工完成后，进行试运行，检查地暖系统是否正常运行。
6. 严格按照设计要求施工，确保地暖系统质量。
7. 注意施工现场安全，防止安全事故发生。
四、施工验收1. 施工完成后，进行自检，确保地暖系统质量符合要求。
2. 邀请相关部门进行验收，验收合格后方可投入使用。
总之，供暖地暖管道工程施工是一项复杂的工程，需要严格按照设计要求和施工规范进行。
在施工过程中，注意细节，确保地暖系统稳定运行，为居民提供舒适的冬季供暖环境。
第2篇一、施工准备1. 设计图纸：在施工前，需仔细阅读设计图纸，了解供暖系统的布局、管道走向、管材规格等。
2. 材料设备：准备供暖地暖管道所需的各种材料，如管道、保温材料、连接件、阀门等。
