地暖毛细管网基本知识

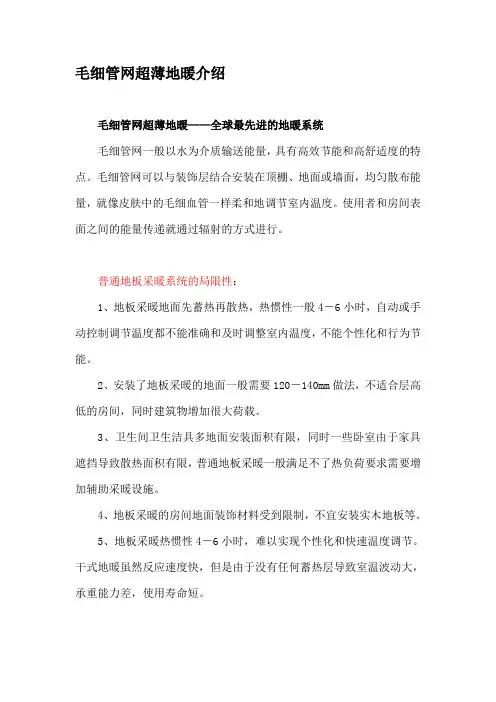

毛细管网超薄地暖介绍
毛细管网超薄地暖——全球最先进的地暖系统
毛细管网一般以水为介质输送能量，具有高效节能和高舒适度的特点。

毛细管网可以与装饰层结合安装在顶棚、地面或墙面，均匀散布能量，就像皮肤中的毛细血管一样柔和地调节室内温度。

使用者和房间表面之间的能量传递就通过辐射的方式进行。

普通地板采暖系统的局限性：
1、地板采暖地面先蓄热再散热，热惯性一般4－6小时，自动或手动控制调节温度都不能准确和及时调整室内温度，不能个性化和行为节能。

2、安装了地板采暖的地面一般需要120－140mm做法，不适合层高低的房间，同时建筑物增加很大荷载。

3、卫生间卫生洁具多地面安装面积有限，同时一些卧室由于家具遮挡导致散热面积有限，普通地板采暖一般满足不了热负荷要求需要增加辅助采暖设施。

4、地板采暖的房间地面装饰材料受到限制，不宜安装实木地板等。

5、地板采暖热惯性4－6小时，难以实现个性化和快速温度调节。

干式地暖虽然反应速度快，但是由于没有任何蓄热层导致室温波动大，承重能力差，使用寿命短。

毛细管网超薄地暖的优点：
1、加热快速，即开即用；
2、超薄蓄热层，温度调节反应快；
3、管道间隔小，地板温度更均匀；
4、换热面积大，供水温度更低，更节能；
5、管路水阻小，能满足燃气壁挂炉水泵的扬程。

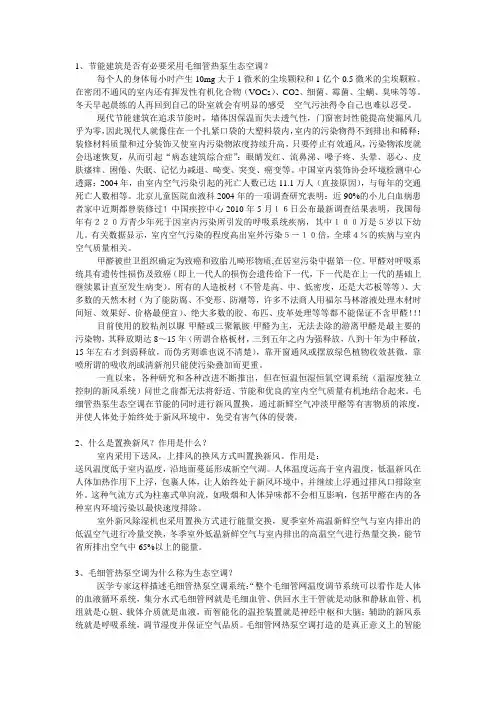

1、节能建筑是否有必要采用毛细管热泵生态空调？每个人的身体每小时产生10mg大于1微米的尘埃颗粒和1亿个0.5微米的尘埃颗粒。

在密闭不通风的室内还有挥发性有机化合物（VOCs）、CO2、细菌、霉菌、尘螨、臭味等等。

冬天早起晨练的人再回到自己的卧室就会有明显的感受---空气污浊得令自己也难以忍受。

现代节能建筑在追求节能时，墙体因保温而失去透气性，门窗密封性能提高使漏风几乎为零，因此现代人就像住在一个扎紧口袋的大塑料袋内，室内的污染物得不到排出和稀释；装修材料质量和过分装饰又使室内污染物浓度持续升高，只要停止有效通风，污染物浓度就会迅速恢复，从而引起“病态建筑综合症”：眼睛发红、流鼻涕、嗓子疼、头晕、恶心、皮肤瘙痒、困倦、失眠、记忆力减退、畸变、突变、癌变等。

中国室内装饰协会环境检测中心透露：2004年，由室内空气污染引起的死亡人数已达11.1万人（直接原因），与每年的交通死亡人数相等。

北京儿童医院血液科2004年的一项调查研究表明：近90%的小儿白血病患者家中近期都曾装修过！中国疾控中心2010年5月１６日公布最新调查结果表明，我国每年有２２０万青少年死于因室内污染所引发的呼吸系统疾病，其中１００万是５岁以下幼儿。

有关数据显示，室内空气污染的程度高出室外污染５－１０倍，全球４％的疾病与室内空气质量相关。

甲醛被世卫组织确定为致癌和致胎儿畸形物质,在居室污染中据第一位。

甲醛对呼吸系统具有遗传性损伤及致癌（即上一代人的损伤会遗传给下一代，下一代是在上一代的基础上继续累计直至发生病变）。

所有的人造板材（不管是高、中、低密度，还是大芯板等等）、大多数的天然木材（为了能防腐、不变形、防潮等，许多不法商人用福尔马林溶液处理木材时间短、效果好、价格最便宜）、绝大多数的胶、布匹、皮革处理等等都不能保证不含甲醛！！！目前使用的胶粘剂以脲-甲醛或三聚氰胺-甲醛为主，无法去除的游离甲醛是最主要的污染物，其释放期达8～15年（所谓合格板材，三到五年之内为强释放，八到十年为中释放，15年左右才到弱释放，而伪劣则谁也说不清楚），靠开窗通风或摆放绿色植物收效甚微，靠喷所谓的吸收剂或清新剂只能使污染叠加而更重。

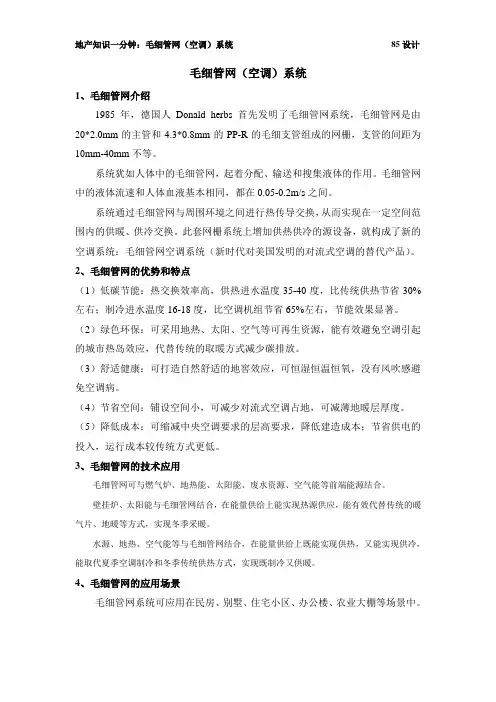

地产知识一分钟：毛细管网（空调）系统85设计毛细管网（空调）系统1、毛细管网介绍1985年，德国人Donald herbs 首先发明了毛细管网系统，毛细管网是由20*2.0mm的主管和4.3*0.8mm的PP-R的毛细支管组成的网栅，支管的间距为10mm-40mm不等。

系统犹如人体中的毛细管网，起着分配、输送和搜集液体的作用。

毛细管网中的液体流速和人体血液基本相同，都在0.05-0.2m/s之间。

系统通过毛细管网与周围环境之间进行热传导交换，从而实现在一定空间范围内的供暖、供冷交换。

此套网栅系统上增加供热供冷的源设备，就构成了新的空调系统：毛细管网空调系统（新时代对美国发明的对流式空调的替代产品）。

2、毛细管网的优势和特点（1）低碳节能：热交换效率高，供热进水温度35-40度，比传统供热节省30%左右；制冷进水温度16-18度，比空调机组节省65%左右，节能效果显著。

（2）绿色环保：可采用地热、太阳、空气等可再生资源，能有效避免空调引起的城市热岛效应，代替传统的取暖方式减少碳排放。

（3）舒适健康：可打造自然舒适的地窖效应，可恒湿恒温恒氧，没有风吹感避免空调病。

（4）节省空间：铺设空间小，可减少对流式空调占地，可减薄地暖层厚度。

（5）降低成本：可缩减中央空调要求的层高要求，降低建造成本；节省供电的投入，运行成本较传统方式更低。

3、毛细管网的技术应用毛细管网可与燃气炉、地热能、太阳能、废水资源、空气能等前端能源结合。

壁挂炉、太阳能与毛细管网结合，在能量供给上能实现热源供应，能有效代替传统的暖气片、地暖等方式，实现冬季采暖。

水源、地热、空气能等与毛细管网结合，在能量供给上既能实现供热，又能实现供冷，能取代夏季空调制冷和冬季传统供热方式，实现既制冷又供暖。

4、毛细管网的应用场景毛细管网系统可应用在民房、别墅、住宅小区、办公楼、农业大棚等场景中。

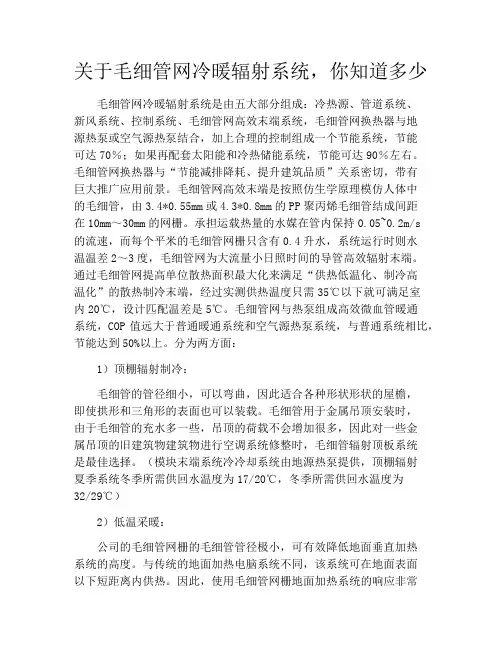

关于毛细管网冷暖辐射系统，你知道多少毛细管网冷暖辐射系统是由五大部分组成：冷热源、管道系统、新风系统、控制系统、毛细管网高效末端系统，毛细管网换热器与地源热泵或空气源热泵结合，加上合理的控制组成一个节能系统，节能可达70％；如果再配套太阳能和冷热储能系统，节能可达90％左右。

毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切，带有巨大推广应用前景。

毛细管网高效末端是按照仿生学原理模仿人体中的毛细管，由3.4*0.55mm或4.3*0.8mm的PP聚丙烯毛细管结成间距在10mm～30mm的网栅。

承担运载热量的水媒在管内保持0.05~0.2m/s的流速，而每个平米的毛细管网栅只含有0.4升水，系统运行时则水温温差2～3度，毛细管网为大流量小日照时间的导管高效辐射末端。

通过毛细管网提高单位散热面积最大化来满足“供热低温化、制冷高温化”的散热制冷末端，经过实测供热温度只需35℃以下就可满足室内20℃，设计匹配温差是5℃。

毛细管网与热泵组成高效微血管暖通系统，COP值远大于普通暖通系统和空气源热泵系统，与普通系统相比，节能达到50%以上。

分为两方面：1）顶棚辐射制冷：毛细管的管径细小，可以弯曲，因此适合各种形状形状的屋檐，即使拱形和三角形的表面也可以装载。

毛细管用于金属吊顶安装时，由于毛细管的充水多一些，吊顶的荷载不会增加很多，因此对一些金属吊顶的旧建筑物建筑物进行空调系统修整时，毛细管辐射顶板系统是最佳选择。

（模块末端系统冷冷却系统由地源热泵提供，顶棚辐射夏季系统冬季所需供回水温度为17/20℃，冬季所需供回水温度为32/29℃）2）低温采暖：公司的毛细管网栅的毛细管管径极小，可有效降低地面垂直加热系统的高度。

与传统的地面加热电脑系统不同，该系统可在地面表面以下短距离内供热。

因此，使用毛细管网栅地面加热系统的响应非常迅速，而且可在较低供水温度下输水工作。

将毛细管用于地面采暖或者墙面辐射时，可以先将毛细管用胶水、大头钉固定，然后用砂浆覆盖。

地板采暖新方式：毛细管网地板采暖
毛细管网地板供热和普通地盘管比较，提高了供回水温差，减少了流量，节省电能（缺点：要防止堵塞）仅供参考，大规模应用待验证。

1.系统组成：毛细管网，集分水器，温控器
2.功能：采暖供冷两用，夏季18摄式度水温供冷，冬季35摄式度水温采暖
3.舒适性：肢暖头凉的采暖方式舒适性高，便于分时分室控制，满足个性化需求，舒适度最高。

4.节能性：用能要求最低，机组效率高（可提高至7.0），夏季可直接利用地下水供冷，不用启动热泵机级。

房间独立控制，实现分户计量，与热泵结合可节能40-70%。

5. 安全性：即使遭破坏，毛细管管经小，不会出现水淹事故，查找漏及修复十分简单，安全性好，
6. 施工难度：工厂预测，现场仅需连接主管，与装饰面结合，对装饰影响最小，地面，顶棚，柱面，墙面任意安装。

7.温度控制：热惯性5-30分钟，控制速度快，分室分时智能温控效果好，满足个性化要求，实现节能
8.系统寿命：50年
9. 建筑影响：用作超薄地面时，不增建筑荷载，占层高20-30mm，不会造成房屋可利用空间减少
10. 先进性：技术先进成熟，科技地产，绿色地产，高端项目概念，欧洲技术，楼盘的大亮点大卖点。

（注：本资料素材和资料部分来自网络，仅供参考。

请预览后才下载，期待您的好评与关注！）
1 / 1。

帝思迈---来自欧洲的节能暖通专家
-------------------------------------------------------------------- 国际品牌 欧洲科技 ------------------------------------------------------

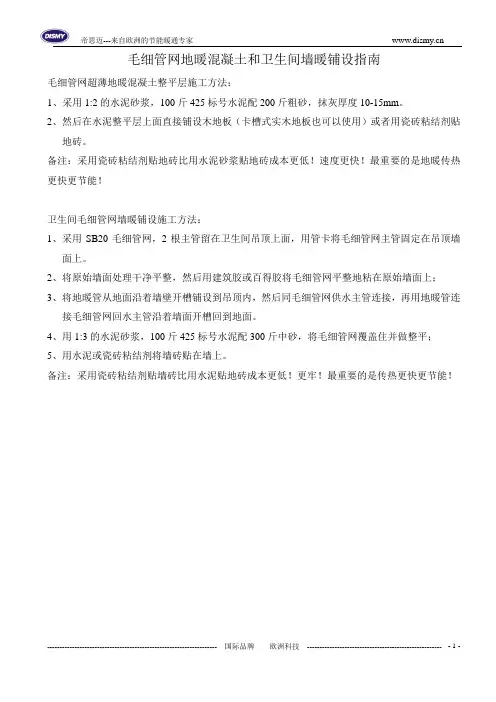

- 1 -毛细管网地暖混凝土和卫生间墙暖铺设指南
毛细管网超薄地暖混凝土整平层施工方法：
1、采用1:2的水泥砂浆，100斤425标号水泥配200斤粗砂，抹灰厚度10-15mm 。

2、然后在水泥整平层上面直接铺设木地板（卡槽式实木地板也可以使用）或者用瓷砖粘结剂贴
地砖。

备注：采用瓷砖粘结剂贴地砖比用水泥砂浆贴地砖成本更低！速度更快！最重要的是地暖传热更快更节能！
卫生间毛细管网墙暖铺设施工方法：
1、采用SB20毛细管网，2根主管留在卫生间吊顶上面，用管卡将毛细管网主管固定在吊顶墙
面上。

2、将原始墙面处理干净平整，然后用建筑胶或百得胶将毛细管网平整地粘在原始墙面上；
3、将地暖管从地面沿着墙壁开槽铺设到吊顶内，然后同毛细管网供水主管连接，再用地暖管连
接毛细管网回水主管沿着墙面开槽回到地面。

4、用1:3的水泥砂浆，100斤425标号水泥配300斤中砂，将毛细管网覆盖住并做整平；
5、用水泥或瓷砖粘结剂将墙砖贴在墙上。

备注：采用瓷砖粘结剂贴墙砖比用水泥贴地砖成本更低！更牢！最重要的是传热更快更节能！。

毛细管网辐射采暖供冷常见问题解决方案1.关于冷辐射表面凝露问题凝露的发生是有条件的: 冷辐射面温度低于空气露点才可能发生凝露。

只要采取措施控制冷辐射面温度永远高于露点就不会发生凝露了。

（1）高温冷水制冷。

让供水温度尽量低, 以满足制冷需要, 但又要以确保冷辐射表面温度高于空气露点, 不会发生凝露为前提。

（2）湿度控制。

通过冷凝或吸附等手段, 控制湿度, 降低空气的露点, 避免发生凝露。

（3）露点控制器。

露点控制器对环境的温度和湿度及时感应计算出即时的露点, 可以根据预设定把信号在发生凝露危险时发送信号切断冷水或加大除湿能力, 确保万无一失, 不会发生冷辐射面凝露。

2.关于毛细管网堵塞问题毛细管网一般是闭式循环系统, 不容易发生堵塞。

在使用中应该注意以下使用办法:（1）采用独立的封闭循环系统, 与大系统连接时通过板式换热器隔开, 通过过滤器补水。

防止大型颗粒物阻塞管道。

（2）循环系统全部采用耐腐蚀的管道及阀部件, 如塑料管、铜镀镍阀部件和连接件等。

（3）运行两个采暖季系统不漏不渗, 可以往系统中加杀生剂或除氧剂, 或采取真空脱气措施, 防止管道内滋生微生物形成生物粘泥造成堵塞。

3.关于毛细管网破坏修复问题（1）有客户担心毛细管网管路密集, 管壁薄, 安装后会发生漏水事故。

其实这些担心是多余的, 即使漏水修复也相对简单, 不需要专业工人和专业工具。

毛细管网是由PP-R原料制造, 发现毛细管漏水, 从漏水点剪断, 热熔焊死即可, 毛细管均为并联, 断掉一根不会影响效果。

（2）耐压能力强。

毛细管网虽然管壁薄, 但是耐压能力强, 管道耐压与管径的平方成反比, 不会轻易发生漏水。

（3）漏水容易查找。

毛细管网一般与装饰层结合安装, 一旦漏水很容易发现漏水点, 因为流量很小不会发生大的水淹事故。

（4）加强成品保护措施, 尽量避免破坏。

4.关于安装毛细管网的壁面开裂问题（供参考）毛细管网水温一般供冷时不低于18℃、供暖时不高于38℃, 壁面温度终年在20—30℃之间, 温差10℃以内, 热胀冷缩量很小, 不会造成面层开裂。

毛细管网地板采暖的技术和经济分析一、毛细管网空调介绍如今，现代建筑的空调系统必须要符合很高的要求。

传统的空调系统如通风设备和静态供热很难同时达到最佳热的舒适性、最省的空间和节能的要求毛细管是这个领域的一项新技术，它可以根据周围环境自动调整。

用水做热媒的毛细管使用的是弹性塑料，直接铺在房间围护结构表面的下方。

这样房间的天花板、地板和墙壁就会变得非常的温暖舒适。

这样，使用者和房间表面之间的能量传递就通过辐射的方式进行。

辐射是在自然条件下调整各物体间的热平衡。

研究已经证明，因为这个原因，帝思迈毛细管网制冷、采暖系统可使人们感觉更舒适，从而具有更高的工作效率。

二、毛细管网空调系统原理* * 采用4.3X0.8 mm 的PPR塑料毛细管组成的间隔为10 mm – 30 mm 的网栅，犹如人体中的毛细管，起到着分配、输送和搜集液体的功能。

在网栅中和人体毛细管中的液体流动速度基本相同，都在0.05 – 0.2 m/s之间。

同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换，达到自身温度调节的目的。

冬季毛细管内通较低温度的热水,柔和的向房间辐射热量；夏季毛细管内通温度较高的冷水,柔和的向房间辐射冷量。

由于毛细管席换热面积大，传热速度快，因此传热效率更高。

三、毛细管网辐射空调系统的优点：1）高舒适度经实践表明，辐射是舒适性最高的传热方式。

而毛细管网辐射空调末端系统60%的冷量和热量都是通过辐射的方式进行的，因而较其他形式的末端形式舒适度比较高。

由于网栅由间距很小的平行毛细管均匀分布，热辐射交换面积特别大，所以室内温度非常均匀。

热/冷辐射表面基本没有温度区别。

并且人体和空间的热交换主要是辐射的形式进行，这一静态制冷及自然温暖的环境使人体感到非常舒适，身体感到的温度比室温高2～3℃。

这一点可以额外地达到节省能源的目的。

每个房间采用单独循环结构，故通过安装在房间的室温调节器可单独控制各房间温度。

2）最为安静的空调系统：与传统的风机盘管相比（风机盘管存在电机、风机等室内运动部件，因此，会产生35~45dB左右的噪音），毛细管辐射式空调系统没有室内运动部件，不会产生任何室内噪音，是最为安静的空调系统。

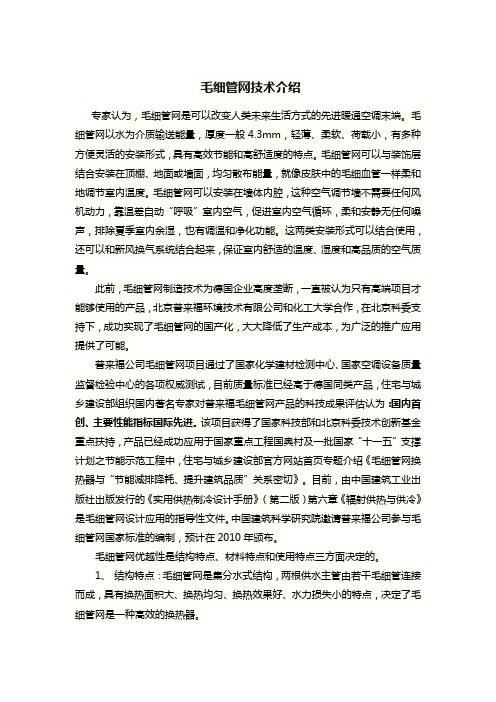

毛细管网技术介绍专家认为，毛细管网是可以改变人类未来生活方式的先进暖通空调末端。

毛细管网以水为介质输送能量，厚度一般4.3mm，轻薄、柔软、荷载小，有多种方便灵活的安装形式，具有高效节能和高舒适度的特点。

毛细管网可以与装饰层结合安装在顶棚、地面或墙面，均匀散布能量，就像皮肤中的毛细血管一样柔和地调节室内温度。

毛细管网可以安装在墙体内腔，这种空气调节墙不需要任何风机动力，靠温差自动“呼吸”室内空气，促进室内空气循环，柔和安静无任何噪声，排除夏季室内余湿，也有调温和净化功能。

这两类安装形式可以结合使用，还可以和新风换气系统结合起来，保证室内舒适的温度、湿度和高品质的空气质量。

此前，毛细管网制造技术为德国企业高度垄断，一直被认为只有高端项目才能够使用的产品，北京普来福环境技术有限公司和化工大学合作，在北京科委支持下，成功实现了毛细管网的国产化，大大降低了生产成本，为广泛的推广应用提供了可能。

普来福公司毛细管网项目通过了国家化学建材检测中心、国家空调设备质量监督检验中心的各项权威测试，目前质量标准已经高于德国同类产品，住宅与城乡建设部组织国内著名专家对普来福毛细管网产品的科技成果评估认为：国内首创、主要性能指标国际先进。

该项目获得了国家科技部和北京科委技术创新基金重点扶持，产品已经成功应用于国家重点工程国奥村及一批国家“十一五”支撑计划之节能示范工程中，住宅与城乡建设部官方网站首页专题介绍《毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切》。

目前，由中国建筑工业出版社出版发行的《实用供热制冷设计手册》（第二版）第六章《辐射供热与供冷》是毛细管网设计应用的指导性文件。

中国建筑科学研究院邀请普来福公司参与毛细管网国家标准的编制，预计在2010年颁布。

毛细管网优越性是结构特点、材料特点和使用特点三方面决定的。

1、结构特点：毛细管网是集分水式结构，两根供水主管由若干毛细管连接而成，具有换热面积大、换热均匀、换热效果好、水力损失小的特点，决定了毛细管网是一种高效的换热器。

毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切建筑能耗占整个能耗的40％左右，是最有潜力的节能领域。

毛细管网换热器结构具有换热面积大、流量分配均匀、水流阻力小、散热效果好的优点，还能够耐高温、耐高压、耐腐蚀，是一种理想的高效换热器，用途十分广泛。

毛细管网换热器的突出的优点是能够有效利用低品位的能源，尤其是可再生能源（如太阳能，以及土壤、地下水、空气、污水、地表水、发电厂废水等说蕴含的能量），还可以提高空调系统的能效，做到节能减排环保并提高建筑物的品质。

毛细管网换热器与地源热泵或空气源热泵结合，加上合理的控制组成一个节能系统，节能可达70％；如果再配套太阳能和冷热储能系统，节能可达90％左右。

毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切，具有巨大推广应用前景。

第一部分：温湿度独立控制空调技术简介一、常规空调技术存在的问题从人体的热舒适与健康出发，要求对室内温度、湿度进行全面控制。

夏季人体舒适区为25℃，相对湿度60%，此时露点温度为16.6℃。

空调排热排湿的任务可以看成是从25℃的环境中向外界排热，在16.6℃的露点温度的环境下向外界排湿。

目前空调方式的排热排湿都是通过空气冷却器对空气进行冷却和冷凝除湿，再将冷却干燥的空气送入室内，实现排热排湿的目的。

常规温湿度混合处理的空调方式存在如下问题：1、能源浪费。

使用一套系统同时制冷和除湿，为了满足用冷凝方法排除室内余湿，冷源的温度需要低于室内空气的露点温度，考虑传热温差与介质输送温差，实现16.6℃的露点温度需要约7℃的冷源温度，这是现有空调系统采用5～7℃的冷冻水、房间空调器中直接蒸发器的冷媒蒸发温度也多在5℃的原因。

在空调系统中，占总负荷一半以上的显热负荷部分，本可以采用高温冷源排走的热量却与除湿一起共用5～7℃的低温冷源进行处理，造成能量利用品位上的浪费。

而且，经过冷凝除湿后的空气虽然湿度（含湿量）满足要求，但温度过低，有时还需要再热，造成了能源的进一步浪费与损失。
