毛细管网辐射采暖方..

1、节能建筑是否有必要采用毛细管热泵生态空调？每个人的身体每小时产生10mg大于1微米的尘埃颗粒和1亿个0.5微米的尘埃颗粒。

在密闭不通风的室内还有挥发性有机化合物（VOCs）、CO2、细菌、霉菌、尘螨、臭味等等。

冬天早起晨练的人再回到自己的卧室就会有明显的感受---空气污浊得令自己也难以忍受。

现代节能建筑在追求节能时，墙体因保温而失去透气性，门窗密封性能提高使漏风几乎为零，因此现代人就像住在一个扎紧口袋的大塑料袋内，室内的污染物得不到排出和稀释；装修材料质量和过分装饰又使室内污染物浓度持续升高，只要停止有效通风，污染物浓度就会迅速恢复，从而引起“病态建筑综合症”：眼睛发红、流鼻涕、嗓子疼、头晕、恶心、皮肤瘙痒、困倦、失眠、记忆力减退、畸变、突变、癌变等。

中国室内装饰协会环境检测中心透露：2004年，由室内空气污染引起的死亡人数已达11.1万人（直接原因），与每年的交通死亡人数相等。

北京儿童医院血液科2004年的一项调查研究表明：近90%的小儿白血病患者家中近期都曾装修过！中国疾控中心2010年5月１６日公布最新调查结果表明，我国每年有２２０万青少年死于因室内污染所引发的呼吸系统疾病，其中１００万是５岁以下幼儿。

有关数据显示，室内空气污染的程度高出室外污染５－１０倍，全球４％的疾病与室内空气质量相关。

甲醛被世卫组织确定为致癌和致胎儿畸形物质,在居室污染中据第一位。

甲醛对呼吸系统具有遗传性损伤及致癌（即上一代人的损伤会遗传给下一代，下一代是在上一代的基础上继续累计直至发生病变）。

所有的人造板材（不管是高、中、低密度，还是大芯板等等）、大多数的天然木材（为了能防腐、不变形、防潮等，许多不法商人用福尔马林溶液处理木材时间短、效果好、价格最便宜）、绝大多数的胶、布匹、皮革处理等等都不能保证不含甲醛！！！目前使用的胶粘剂以脲-甲醛或三聚氰胺-甲醛为主，无法去除的游离甲醛是最主要的污染物，其释放期达8～15年（所谓合格板材，三到五年之内为强释放，八到十年为中释放，15年左右才到弱释放，而伪劣则谁也说不清楚），靠开窗通风或摆放绿色植物收效甚微，靠喷所谓的吸收剂或清新剂只能使污染叠加而更重。

０引言传统的供热制冷形式经历了数百年，人们在继承传统文化的同时也在一刻不断地追求着新生事物。

对生活环境舒适感的强烈追求，对生存环境的保护和受到能源资源的限制，促使人们不断研究新方法、新手段、新技术和新设备来满足日益增长的需求，也促使着人们从概念到应用都发生着巨大变化。

大量新理念、新方式经过时间的检验，成功、夭折皆有之，从“告别空调暖气时代”观点的宣传、到国家节能减排的强制要求，促使人们冷静地考虑如何将概念与现实有机地结合起来，作为工程技术人员，考虑更多的是应如何将成熟的工程技术尽快推向社会。

对于传统的辐射供暖，人们并不陌生，特别是地板辐射采暖，从理论上符合人体生理感觉，从感觉上舒适性好，从工程应用上技术成熟，也是国家节能环保的推广技术。

对于辐射供冷，至今存在争议，对不同位置辐射供冷方式的舒适感也存在着不同的意见，目前研究多利用仿真模拟技术进行，人体真实感觉效果是否与模拟效果相吻合还有待进一步证实。

由于受到围护结构结露等问题的困扰，辐射供冷还需要采取相应的技术措施。

１毛细管网辐射供热供冷系统介绍辐射供热供冷系统有多种形式，毛细管网辐射供热供冷系统只是其中一种新的形式，通过遍布在结构体表的毛细管内流动的液体来传递热量，调节自身机体温度并与周围环境保持平衡。

由于该系统形式符合“减排增效”和充分利用低品位能源的原则，受到大家的关注。

１．１工作原理毛细管网辐射供热供冷系统模拟植物叶脉和人体的毛细血管机制，形成毛细管网，利用毛细管网散热面积大、换热效率高的优势，利用毛细管网表面或辐射体表面与室内空气较小的温差，与人体或周边环境进行有效地热交换，从而达到调节房间温度的作用。

事实上，这种毛细管换热器还不能离开循环泵进行自然循环流动，并不是真正意义上的毛细管。

１．２毛细管网的组成毛细管网是由两根２０ｍｍ的供回水联管与若干毛细管组成的集分水式结构，联管与外径为４．３ｍｍ、壁厚０．９ｍｍ、长度为１￣６ｍ、间距为４０￣１２０ｍｍ，的毛细管连接，形成不同面积的网栅，其宽度也可根据房间尺寸定制，最大可达１０００ｍｍ。

毛细管网辐射采暖供冷系统的优势18条1、在热辐射的作用下，维护结构内表面和室内其他物体表面的温度，都比对流供暖时高，人体的辐射散热相应减少，人的实际感觉比相同室内温度对流供暖时舒适得多。

2、由于直接满足了辐射负荷，而且室内空气的流动速度处于自然通风水平，因此能创造舒适度优于其他供暖和空调系统的绿色环境。

3、室内空气的流动速度很低，没有强烈的对流，不会像对流供暖那样导致室内尘埃飞扬，影响室内卫生。

4、供暖时室内的垂直温度梯度很小，不仅舒适度提高，而且，维护结构上部的热损耗减少，供暖效果优于对流供暖。

5、室内没有明露的散热设备（散热器），不仅不占建筑面积与空间，且便于布置家居和悬挂窗帘，而且，也不会污染（熏黑）墙面。

6、既能供暖，又可供冷，一套设备，两种用途。

7、便于实现热量的“分户计量”。

8、由于有辐射强（照）度和温度的综合利用，供暖负荷可减少约15%左右；不仅节省能耗，而且初投资与运行费用都相应减少。

9、供水温度一般为16-35℃，为直接利用自然水（如地下水、江河湖海水）、废热等创造了条件，并使制冷制热机组的热效率大大提升，符合国家节能减排降耗的号召。

10、毛细管网配合装修面层安装，拆装方便快捷，能适应和满足房间分隔任意改变的需要。

11、可以与任何全空气空调系统相结合，组成混合（多元）暖通空调系统，分别处理热湿负荷；这时，所需的送风量一般不超过通风换气与除湿要求的数量。

12、不需要如风机盘管机组、诱导器等末端设备；几乎所有机械设备（如新风机组）都可以集中安置，简化运行管理与维修。

13、辐射供暖和供冷，加上置换通风或常规新风系统，可以创造出符合绿色要求的仿自然通风环境。

14、避免了冷却盘管在湿工况下运行的弊端，没有潮湿的表面，杜绝细菌滋生，不仅改善了卫生条件，而且减少了金属的腐蚀机会。

15、与全空气空调系统相组合，可以同时为建筑的内区和外区服务。

16、不会产生空调器、风机盘管机组、诱导器、风机动力箱等无法避免的噪声。

浅谈毛细管网空调系统论文导读：随着社会的进步，人民生活水平的提高，人们对住宅环境的舒适性要求也逐步提高，相应的室内空调系统必须得到改进，尽量减少室内送风量，避免强风感和噪声，特别是在休息时间保持室内宁静。

毛细管网就是温湿度独立控制空调技术的一部分。

1、高效节能：毛细管网有极大的散热表面积，以辐射方式供暖制冷。

因此，毛细管网承担的热、湿负荷有限，无法满足多数冷热负荷较大建筑的需要，特别是无法保证在高温环境下的空调效果，必须配以新风处理体统并将新风的含湿量处理到室内设计的绝对含湿量以下，是新风担负房间的部分湿负荷，弥补辐射供冷系统对热湿处理能力的不足。

关键词：毛细管网，辐射供冷，节能，舒适引言随着社会的进步，人民生活水平的提高，人们对住宅环境的舒适性要求也逐步提高，相应的室内空调系统必须得到改进，尽量减少室内送风量，避免强风感和噪声，特别是在休息时间保持室内宁静；同时考虑到能源短缺的影响，还应尽量采用低品位能源，有冷热蓄能措施等，目前普遍认为温度湿度独立控制空调技术可能是一个有效的解决途径。

毛细管网就是温湿度独立控制空调技术的一部分。

一、毛细管网平面辐射空调简介毛细管网模拟叶脉和人体毛细血管机制，利用毛细管网表面或辐射体表面与室内空气较小的温差，通过毛细管内流动的液体来调节自身温度，从而达到与周围环境的平衡。

毛细管网是集分水式结构，由外径3.5-5.0mm（壁厚0.4-0.9mm左右）的毛细管和外径20mm（壁厚2mm或2.3mm）的供回水主干管构成管网。

保温层、散热层和毛细管网结合使用，复合成毛细管网换热器。

毛细管网顶板辐射空调一般由热交换器、带循环泵的分配站、温控调节系统、毛细管网以及配套除湿系统等组成。

毛细管网主要承担室内去除显热的影响。

由于除湿的任务有处理潜热的新风系统承担，因而显热系统的冷水供水温度不再是常规冷凝除湿空调系统中的7℃，而是提高到18℃左右。

毛细管网平面空调系统夏季供水温度为16/18℃，辐射面表面温度约为20℃；冬季供水温度为28/32℃；辐射面表面温度约为30℃。

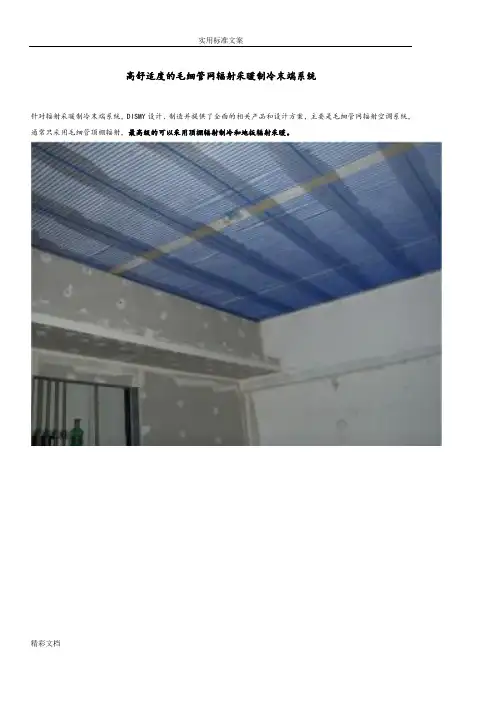

高舒适度的毛细管网辐射采暖制冷末端系统针对辐射采暖制冷末端系统，DISMY设计、制造并提供了全面的相关产品和设计方案，主要是毛细管网辐射空调系统，通常只采用毛细管顶棚辐射，最高级的可以采用顶棚辐射制冷和地板辐射采暖。

毛细管辐射空调系统如今，现代建筑的空调系统必须要符合很高的要求。

传统的空调系统如通风设备和静态供热很难同时达到最佳热的舒适性、最省的空间和节能的要求。

毛细管是这个领域的一项新技术，它可以根据周围环境自动调整红环境的换热量。

用水做热媒的毛细管使用的是弹性塑料，直接铺在房间围护结构表面的下方。

这样房间的天花板、地板和墙壁就会变得非常的温暖舒适。

v这样，使用者和房间表面之间的能量传递就通过辐射的方式进行。

辐射是在自然条件下调整各物体间的热平衡。

研究已经证明，因为这个原因，毛细管制冷、采暖系统可使人们感觉更舒适，从而具有更高的工作效率。

毛细管系统原理采用 4.3X0.8 mm 的 PPR 塑料毛细管组成的间隔为 10 mm – 30 mm 的网栅，犹如人体中的毛细管，起到着分配、输送和搜集液体的功能。

在网栅中和人体毛细管中的液体流动速度基本相同，都在 0.05 – 0.2 m/s 之间。

同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换，达到自身温度调节的目的。

冬季毛细管内通较低温度的热水,柔和的向房间辐射热量；夏季毛细管内通温度较高的冷水,柔和的向房间辐射冷量。

由于毛细管席换热面积大，传热速度快，因此传热效率更高。

毛细管网辐射末端系统的优点：1）高舒适度经实践表明，辐射是舒适性最高的传热方式量和热量都是通过辐射的方式进行的，因而较其他形式的末端形式舒适度比较高。

由于网栅由间距很小的平行毛细管均匀分布，热辐射交换面积特别大，所以室内温度非常均匀。

热/冷辐射表面基本没有温度区别。

并且人体和空间的热交换主要是辐射的形式进行，这一静态制冷及自然温暖的环境使人体感到非常舒适，身体感到的温度比室温高2～3℃。

毛细管辐射供暖系统在高层住宅的应用毛细管辐射供暖系统是一种现代化、节能环保的供暖方式，其应用在高层住宅中具有很大的优势。

以下是毛细管辐射供暖系统在高层住宅的应用的相关内容。

毛细管辐射供暖系统具有温度均匀、热效率高的特点。

这种供暖系统采用了地面辐射方式，通过放射热量将空气中的热能传递到室内，从而实现整个室内空间的均匀供暖。

与传统的暖气片、空调系统相比，毛细管辐射供暖系统能够更好地满足高层住宅用户的需求。

毛细管辐射供暖系统采用了中央供热方式，能够更好地控制温度。

无论是大厦的底层还是高层，这种供暖系统都能够确保供热温度的稳定和均匀。

通过联动调节，实现室内温度的精确控制。

这对于居民来说，能够提供一个舒适、温馨的居住环境。

毛细管辐射供暖系统在设计和安装上也非常灵活。

这种供暖系统可以根据不同的建筑结构和居住需求进行定制，灵活应用于高层住宅中。

由于毛细管辐射供暖系统的管道较细，安装和维护相对简便。

即便是高层住宅，也能够轻松安装和维护这种供暖系统。

在节能环保方面，毛细管辐射供暖系统是一种非常优秀的选择。

相比传统的暖气片和空调系统，毛细管辐射供暖系统能够更好地将热能转换为辐射热量，减少能源的浪费，提高供暖效率。

其低温供热特性也可以降低能源消耗，并减少对环境的热污染。

最后需要提醒的是，毛细管辐射供暖系统的设计、安装和维护需要专业的技术团队进行操作。

在高层住宅的应用中，必须严格按照相关规范和标准进行施工，确保供暖系统的安全可靠。

对于高层住宅的居民来说，也应当加强对供暖系统的了解和使用，以便更好地享受毛细管辐射供暖系统带来的舒适体验。

毛细管辐射供暖系统在高层住宅中的应用具有非常明显的优势，包括温度均匀、热效率高、温度控制好、灵活设计安装、节能环保等特点。

在未来的建设过程中，我们应当更加重视和推广这种供暖方式，为高层住宅提供更加优质的供暖服务。

关于毛细管网冷暖辐射系统，你知道多少毛细管网冷暖辐射系统是由五大部分组成：冷热源、管道系统、新风系统、控制系统、毛细管网高效末端系统，毛细管网换热器与地源热泵或空气源热泵结合，加上合理的控制组成一个节能系统，节能可达70％；如果再配套太阳能和冷热储能系统，节能可达90％左右。

毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切，带有巨大推广应用前景。

毛细管网高效末端是按照仿生学原理模仿人体中的毛细管，由3.4*0.55mm或4.3*0.8mm的PP聚丙烯毛细管结成间距在10mm～30mm的网栅。

承担运载热量的水媒在管内保持0.05~0.2m/s的流速，而每个平米的毛细管网栅只含有0.4升水，系统运行时则水温温差2～3度，毛细管网为大流量小日照时间的导管高效辐射末端。

通过毛细管网提高单位散热面积最大化来满足“供热低温化、制冷高温化”的散热制冷末端，经过实测供热温度只需35℃以下就可满足室内20℃，设计匹配温差是5℃。

毛细管网与热泵组成高效微血管暖通系统，COP值远大于普通暖通系统和空气源热泵系统，与普通系统相比，节能达到50%以上。

分为两方面：1）顶棚辐射制冷：毛细管的管径细小，可以弯曲，因此适合各种形状形状的屋檐，即使拱形和三角形的表面也可以装载。

毛细管用于金属吊顶安装时，由于毛细管的充水多一些，吊顶的荷载不会增加很多，因此对一些金属吊顶的旧建筑物建筑物进行空调系统修整时，毛细管辐射顶板系统是最佳选择。

（模块末端系统冷冷却系统由地源热泵提供，顶棚辐射夏季系统冬季所需供回水温度为17/20℃，冬季所需供回水温度为32/29℃）2）低温采暖：公司的毛细管网栅的毛细管管径极小，可有效降低地面垂直加热系统的高度。

与传统的地面加热电脑系统不同，该系统可在地面表面以下短距离内供热。

因此，使用毛细管网栅地面加热系统的响应非常迅速，而且可在较低供水温度下输水工作。

将毛细管用于地面采暖或者墙面辐射时，可以先将毛细管用胶水、大头钉固定，然后用砂浆覆盖。

毛细管网辐射采暖供冷一般设计参数1、每平米毛细管网的散热散冷量是根据国家空调所实测数据并考虑到损耗系数规定的，具体如下：（1）空气中散热、冷量：q={[（T1+T2）/2]-T设计}×10 w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T设计为室内设计温度)。

实际设计时可参考《供热空调设计手册》第二版。

（2）水体中换热量：q={[（T2+T1）/2]-T环境}×100w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T环境为换热水体的温度)。

2、毛细管网夏季供冷（处理显热）时，供水温度以室内辐射面层温度不低于室内露点温度为准，一般控制在16℃-18℃，供回水3℃温差；冬季采暖供水温度根据室内热舒适度要求决定，一般控制在30-35℃。

如果用做室内局部高温（40℃以上）供热，考虑到毛细管网长期使用寿命，一般供水温度不超过65℃。

供热时供回水3-5℃温差。

3、毛细管网在温度65℃，压力0.6Mpa工况下使用寿命为50年，毛细管网长期工作压力一般不超过0.6MPa，爆破压力5.6 MPa。

4、毛细管网外径4.3mm，内径2.5mm，壁厚0.8mm，干管为de20。

单片毛细管网标准宽度为660mm，毛细管长度根据设计图纸而定，考虑到水力平衡等问题，一般长度不大于12m。

5、普来福毛细管网材料为热水PPR，连接方式以热熔连接为主，特殊情况在保证不漏水的情况下可辅以快速连接管件连接。

6、当环境温度平均低于5℃时，考虑到毛细管网冷脆性问题，如不配合相关温度保障措施，应停止施工。

7、毛细管网用于辐射供冷时，应配以合理的除湿系统，如冷凝除湿、吸附除湿等。

8、毛细管网施工时，如果铺设在墙面或屋顶面，一般抹灰找平层厚度为0.5cm—1cm；如果铺设在地面用作超薄型地暖，底层需铺设保温层，兼具防止逆向传热和找平作用，保温层建议使用发泡水泥，一般厚度为2cm，毛细管网找平层厚度为1cm，中间无需铺豆石砼层，总占用层高为3cm左右。

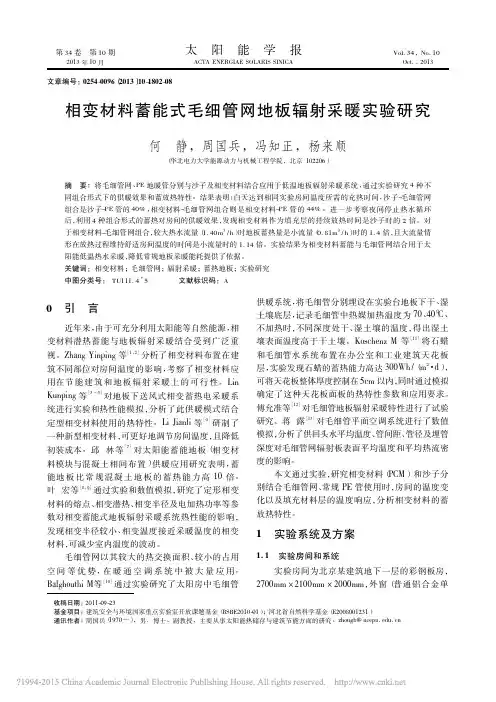

第34卷第10期2013年10月太阳能学报ACTA ENEＲGIAE SOLAＲIS SINICAVol.34，No．10Oct．，2013收稿日期：2011-09-23基金项目：建筑安全与环境国家重点实验室开放课题基金（BSBE2010-01）；河北省自然科学基金（E2008001231）通讯作者：周国兵（1970—），男，博士、副教授，主要从事太阳能热储存与建筑节能方面的研究。

zhougb@ncepu．edu．cn文章编号：0254-0096（2013）10-1802-08相变材料蓄能式毛细管网地板辐射采暖实验研究何静，周国兵，冯知正，杨来顺（华北电力大学能源动力与机械工程学院，北京102206）摘要：将毛细管网、PE 地暖管分别与沙子及相变材料结合应用于低温地板辐射采暖系统，通过实验研究4种不同组合形式下的供暖效果和蓄放热特性。

结果表明：白天达到相同实验房间温度所需的充热时间，沙子-毛细管网组合是沙子-PE 管的40%，相变材料-毛细管网组合则是相变材料-PE 管的44%。

进一步考察夜间停止热水循环后，利用4种组合形式的蓄热对房间的供暖效果，发现相变材料作为填充层的持续放热时间是沙子时的2倍。

对于相变材料-毛细管网组合，较大热水流量（1．40m 3/h ）时地板蓄热量是小流量（0．81m 3/h ）时的1．4倍，且大流量情形在放热过程维持舒适房间温度的时间是小流量时的1．14倍。

实验结果为相变材料蓄能与毛细管网结合用于太阳能低温热水采暖，降低常规地板采暖能耗提供了依据。

关键词：相变材料；毛细管网；辐射采暖；蓄热地板；实验研究中图分类号：TU111．4+5文献标识码：A0引言近年来，由于可充分利用太阳能等自然能源，相变材料潜热蓄能与地板辐射采暖结合受到广泛重视。

Zhang Yinping 等［1，2］分析了相变材料布置在建筑不同部位对房间温度的影响，考察了相变材料应用在节能建筑和地板辐射采暖上的可行性。

毛细管网低温辐射供暖供冷系统探讨摘要：毛细管网辐射供暖供冷系统作为一种新型低温热水辐射供暖方式，具有舒适、卫生、环保、高效率、低能耗、可利用低品位能源等诸多优势，有着巨大的应用潜力和研究价值。

为促进毛细管网辐射供暖系统的推广和应用，本文对毛细管网辐射供暖系统开展探讨。

关键词：毛细管网；辐射供暖；供暖供冷系统引言毛细管辐射供暖供冷系统末端因其具有人体感觉舒适、温度调节均匀、可以利用低品质冷热源、减少占用有效使用空间等特点逐渐得到推广和应用。

除可以利用传统能源（电，煤炭，燃气等），还可以和热泵配合使用，利用空气源、水源、地源等低品位冷热源，满足夏季制冷及冬季供暖的要求。

既可以集中设置也可以分散设置，系统灵活多变，可满足大部分用户的需求。

一、毛细管网供热系统的优势可有效利用低温热源，节能环保：由于毛细管网散热面积较大，供水温度为28~32℃，低于传统地暖热源所需的50~60℃，故可采用空气源、水源、太阳能、地源等可再生低品质能源。

以达到节能环保的目的。

目前我国也在积极推广这一绿色环保的新型设备。

利用可再生能源、工业废热、污废水、空气能、太阳能等能源上，毛细管网系统具有较大潜力和研究价值。

毛细管网传热均匀，同时以热辐射、对流的方式向室内散热，体感温度比室内实际温度高2~3℃。

与对流散热相比，要想达到同样供暖效果，计算以地板辐射供暖系统热负荷时，所取的室内设计温度降低2~3℃，或辐射供暖热负荷为传统对流供暖总热负荷乘以系数0.90~0.95。

人体感觉舒适，卫生环境良好：毛细管网末端主要通过形成的辐射方式进行供暖或制冷。

辐射供暖一般敷设于地面，当地面有效传热面积不足时，可敷设再墙面、顶棚等位置。

当敷设于地面时，由于热量从下向上传导，垂直温差小，人体感觉舒适；由于其是辐射供热，不产生强烈的空气对流，故没有吹风感，减小了室内空气中灰尘、病毒细菌、皮屑等扩散传播的可能性，从而提高了室内的卫生环境水平，从一定程度上保障了人体的健康。

毛细管网辐射采暖供冷常见问题解决方案1、关于冷辐射表面凝露问题凝露的发生是有条件的：冷辐射面温度低于空气露点才可能发生凝露。

只要采取措施控制冷辐射面温度永远高于露点就不会发生凝露了。

（1）高温冷水制冷。

让供水温度尽量低，以满足制冷需要，但又要以确保冷辐射表面温度高于空气露点，不会发生凝露为前提。

（2）湿度控制。

通过冷凝或吸附等手段，控制湿度，降低空气的露点，避免发生凝露。

（3）露点控制器。

露点控制器对环境的温度和湿度及时感应计算出即时的露点，可以根据预设定把信号在发生凝露危险时发送信号切断冷水或加大除湿能力，确保万无一失，不会发生冷辐射面凝露。

2、关于毛细管网堵塞问题毛细管网一般是闭式循环系统，不容易发生堵塞。

在使用中应该注意以下使用办法：（1）采用独立的封闭循环系统，与大系统连接时通过板式换热器隔开，通过过滤器补水。

防止大型颗粒物阻塞管道。

（2）循环系统全部采用耐腐蚀的管道及阀部件，如塑料管、铜镀镍阀部件和连接件等。

（3）运行两个采暖季系统不漏不渗，可以往系统中加杀生剂或除氧剂，或采取真空脱气措施，防止管道内滋生微生物形成生物粘泥造成堵塞。

3、关于毛细管网破坏修复问题（1）有客户担心毛细管网管路密集，管壁薄，安装后会发生漏水事故。

其实这些担心是多余的，即使漏水修复也相对简单，不需要专业工人和专业工具。

毛细管网是由PP-R原料制造，发现毛细管漏水，从漏水点剪断，热熔焊死即可，毛细管均为并联，断掉一根不会影响效果。

（2）耐压能力强。

毛细管网虽然管壁薄，但是耐压能力强，管道耐压与管径的平方成反比，不会轻易发生漏水。

（3）漏水容易查找。

毛细管网一般与装饰层结合安装，一旦漏水很容易发现漏水点，因为流量很小不会发生大的水淹事故。

（4）加强成品保护措施，尽量避免破坏。

4、关于安装毛细管网的壁面开裂问题（供参考）毛细管网水温一般供冷时不低于18℃、供暖时不高于38℃，壁面温度终年在20—30℃之间，温差10℃以内，热胀冷缩量很小，不会造成面层开裂。

浅谈毛细管网低温辐射供暖供冷系统浅谈毛细管网低温辐射供暖供冷系统随着建筑能耗的不断增长，节能减排已经成为当前社会发展的重中之重。

建筑能耗占总能耗的27%以上，每年还在以1%的速度增长。

因此，建筑节能被列为我国中长期节能规划的重点领域和重点工程。

本文旨在探讨一种新型的高舒适度高节能的高效换热器——毛细管网低温辐射供暖供冷系统。

毛细管网起源于自然界，例如植物的叶脉或人体皮下组织的毛细血管都是利用这种原理与周围环境成功地进行了传热交换，达到自身温度调节的目的。

德国科学家根据这种仿生学原理在20世纪70年代发明了一种新型空调末端系统形式——毛细管网辐射空调末端系统。

它于2005年被引入中国，在XXX 的节能示范楼进行展示，从此引领了中国新型高舒适度高节能的高效换热器的发展。

毛细管网由若干毛细管以并联方式与两根主管连接而成，散热面积大，壁薄导热性好，传热速度快，水力分布均匀，水力损失小，是理想的高效换热器。

由于采用PPR原料，具有耐高温、耐高压和耐腐蚀的优良性能，轻薄柔韧、安装灵活，在室内地面、墙面和顶棚都可以安装，隐蔽在装饰面层下，让建筑物有了一层可以调节室温的皮肤。

毛细管网技术创新主要体现在以下两个方面。

首先，PPR 原料的可塑性和可成型加工性，以及PPr成品的可焊接性，使得毛细管网的制造更加便捷。

其次，毛细管网的技术指标也得到了升级，采用PP-R、PE-RT或PB材料制造，可应用温度范围为-30℃～95℃，主管道规格为外径20mm、内径16mm，支管管道规格为外径4.3mm、内径2.5mm，支管间距可根据设计任意调节，管网形状可根据使用场合定制。

管网系统长期承压能力为20 kgf/cm2，爆破压力为5.6 MPa，耐水温度为60℃。

加热介质温度一般不超过35℃即可达到暖气片（加热介质温度为85℃）的效果，节能非常明显的同时，具有更为明显的舒适度；制冷介质温度一般不低于18℃即可达到所需的舒适温度。

本文介绍了一种新型的毛细管网辐射空调系统，该系统具有以下优点。

毛细管网辐射采暖供冷的优点(点击:240)pulaifu88 发表于富水一方论坛2008-04-11 22:40:40【3楼】一、常规空调系统采取温度和湿度混合处理方式，存在如下问题：1、能源浪费。

使用一套系统同时制冷和除湿，为了满足用冷凝方法排除室内余湿，冷源的温度需要低于室内空气的露点温度，一般采用5～7℃的冷冻水。

在空调系统中，占总负荷一半以上的显热负荷部分，本可以采用高温冷源排走的热量却与除湿一起共用5～7℃的低温冷源进行处理，造成能量利用品位上的浪费。

2、难以适应室内热湿比的变化。

同一套空调系统对空气进行冷却，其吸收的显热与潜热比只能在一定的范围内变化，而室内实际的热湿比变化范围较大。

常规空调一般会牺牲对湿度的控制，仅仅满足室内温度的要求，往往造成室内相对湿度过高或过低的现象。

相对湿度过高会感觉闷热不舒适，通过进一步降低室温来改善热舒适，造成能耗不必要的增加；相对湿度过低则增加处理室外新风的能耗。

3、造成室内空气品质下降。

常规空调依靠空气通过冷表面对空气进行降温除湿，导致冷表面潮湿甚至产生积水，空调停机后这样的潮湿表面就成为霉菌繁殖的理想场所。

常规空调系统霉菌繁殖并传播成为室内环境污染并影响身体健康的主要原因。

另外，目前我国大多数城市的主要污染物是可吸入颗粒物，空调系统引入的室外空气必须过滤，过滤器内必然成为粉尘和细菌聚集处，如果再漂溅一些冷凝水，则成为各种细菌、微生物繁殖的理想场所，甚至有爆发“军团菌”的威胁。

频繁清洗过滤器既不现实，也不是根本的解决方案。

4、常规空调的末端装置有局限性。

为排除足够的余热余湿同时又不使送风温度过低，就要求有较大的循环通风量，往往造成室内很大的空气流动，产生不适的强风感和噪声。

室内布置的风道还降低室内净高或加大楼层间距。

在冬季，为了避免强吹风感及干燥的不适，还有高能耗的问题，即使安装了空调系统，最好也不要使用热风取暖，而是应该通过另一套采暖系统（如散热器、地板采暖）供热。

毛细管网辐射采暖安装指导
一、材料准备：
1. 带调节阀的模块式分/集水器，旋紧联结螺纹件
2. 出水口的可调节式节流阀，起压力调节作用
3. 进水口和出水口的温度计、关闭水流的手柄和自动快速排气阀
4. 用于固定在墙壁上的木螺钉和挂件
5. 连接管路和型材，尺寸为16mm至160mm，根据需要任选
6. 过渡连接件
7. 固定支架、销钉及其它固定用材料
8. 联结头和堵头
9. 三通
10. 90度和15度弯头
11. 带螺纹过渡用联结件
二、毛细管可铺装到地面，顶棚，墙面和隔断上。

铺装厚度仅1cm，有效降低占用高度，增加室内层高及使用空间。

1. 网直接固定在地面上，浇上水泥沙浆，再铺上地砖；或直接铺装地板
2. 网直接固定在顶棚上，抹上粉刷石膏再刷涂料
3. 网直接固定在墙面上，抹上水泥沙浆，或直接安装各种墙面装饰材料
4. 网直接固定在隔断里，抹上水泥沙浆，或直接安装各种墙面装饰材料。

毛细管辐射供暖系统在高层住宅的应用
毛细管辐射供暖系统是一种新型的供暖方式，在高层住宅中应用越来越广泛。

毛细管
辐射供暖系统的特点是不会产生噪音、不会产生灰尘和异味、热能转换效率高、空气清洁等。

该系统采用管道输送热水或蒸汽，通过毛细管辐射管将热能释放到室内空气中，室内
空气被加热后形成自然对流，形成一个舒适的温度分布。

相较于传统的暖气方式，毛细管辐射供暖系统更为节能，能大幅降低能源消耗和二氧
化碳排放。

它采用分户供暖，可以根据用户的需求进行供暖，满足了不同用户的需求。

在高层住宅中，毛细管辐射供暖系统还具有安全性高的特点，由于其采用热水或蒸汽
作为传输介质，不存在燃气泄漏等危险，使得住户更加放心。

另外，毛细管辐射供暖系统还有一个特点是占用空间少，无需使用暖气片和暖气器具，可以节省室内空间，使得室内的布局更加灵活多样。

总的来说，毛细管辐射供暖系统在高层住宅中是一种非常优秀的供暖方式，它可以节
约能源、减少污染、提高空气质量和安全性。

相信，在未来，毛细管辐射供暖系统在高层
住宅中将会有更广泛的应用。
