机电一体化设备安装与调试国赛任务书任务书————————————————————————————————作者：————————————————————————————————日期：2012年全国职业院校技能大赛中职组电工电子赛项机电一体化设备组装与调试工作任务书中职组电工电子技术技能比赛专家组中国·天津2012·6一、工作任务与要求一、按《取料平台组装图》（附页1图号01）组装自动领料装置的取料平台。
二、按《自动领料装置部件组装图》（附页2图号02）组装自动领料装置，并满足图纸提出的技术要求。
三、按《自动领料装置气动系统图》（附页3图号03）连接自动领料装置的气路，并满足图纸提出的技术要求。
四、根据如表1所示的PLC输入输出端子（I/O）分配，在赛场提供的图纸（附页4图号04）上画出自动领料装置电气原理图并连接电路。
你画的电气原理图和连接的电路应符合下列要求：表1 PLC输入输出端子（I/O）分配表输入端子功能说明输出端子功能说明三菱PLC 西门子PLC松下PLC三菱PLC西门子PLC松下PLCX0 I0.0 X0 装置模式选择SA1 Y0 Q0.0 YA 蜂鸣器X1 I0.1 X1 组装调试启动按钮SB5 Y1 Q0.1 YB 旋转气缸左转X2 I0.2 X2 调试内容选择按钮SB1 Y2 Q0.2 YC 旋转气缸右转X3 I0.3 X3 调试内容选择按钮SB2 Y3 Q0.3 YD 悬臂伸出X4 I0.4 X4 调试内容选择按钮SB3 Y4 Q0.4 Y0 悬臂缩回X5 I0.5 X5 取料平台A电感传感器Y5 Q0.5 Y1 手臂上升X6 I0.6 X6 取料平台A光电传感器Y6 Q0.6 Y2 手臂下降X7 I0.7 X7 进料口光电传感器Y7 Q0.7 Y3 手爪合拢X10 I1.0 X8 领料口一光纤传感器Y10 Q1.0 Y4 手爪张开X11 I1.1 X9 领料口一气缸伸出到位检测Y11 Q1.1 Y5 领料口一气缸活塞杆伸出X12 I1.2 XA 领料口一气缸缩回到位检测Y12 Q1.2 Y6 领料口二气缸活塞杆伸出X13 I1.3 XB 领料口二光纤传感器Y13 Q1.3 Y7X14 I1.4 XC 领料口二气缸伸出到位检测Y14 Q1.4 Y8X15 I1.5 XD 领料口二气缸缩回到位检测Y15 Q1.5 Y9X16 I1.6 XE 旋转气缸左转到位检测Y16 Q1.6 Y10X17 I1.7 XF 旋转气缸右转到位检测Y17 Q1.7 Y11X20 I2.0 X10 悬臂伸出到位检测Y20 Q2.0 Y12 红色警示灯X21 I2.1 X11 悬臂缩回到位检测Y21 Q2.1 Y13 绿色警示灯X22 I2.2 X12 手臂上升到位检测Y22 Q2.2 Y14 三相电动机正转X23 I2.3 X13 手臂下降到位检测Y23 Q2.3 Y15 三相电动机低速X24 I2.4 X14 手爪合拢到位检测Y24 Q2.4 Y16 三相电动机中速X25 I2.5 X15 Y25 Q2.5 Y17 三相电动机高速X26 I2.6 X16 Y26 Q2.6 Y18X27 I2.7 X17 Y27 Q2.7 Y191. 电气原理图按2011年5月29日武汉说明会要求绘制，图形符号规范，布局合理，书写工整，图面整洁。
中职技能大赛通用机电设备安装与调试下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!中职技能大赛通用机电设备安装与调试1. 介绍机电设备安装与调试是现代工业生产过程中至关重要的技能之一，它涉及到工业生产线的搭建和设备的调试工作，是现代工业制造的重要保障。
训练三图1 ××加工设备安装示意图*、请参赛选手仔细阅读试卷的具体考核要求，并按要求完成操作或进行笔答；*、操作技能竞赛时要遵守考场纪律，服从赛场管理人员指挥，以保证竞赛安全顺利进行。
一、××搬运装配加工设备情况简介××搬运装配加工设备（以下简称加工设备）由送料装置，气动机械手，皮带输送机等部件组成，工件有三种，工件甲为金属件、工件乙为白色塑料件，工件丙为黑色塑料件，各部件的安装位置根据工艺要求确定。
1、以设备台左右两端为尺寸的基准时，端面包括封口的硬塑盖。
各处安装尺寸的误差不大于1mm。
2、料台高度与皮带相同，气动机械手需要根据实际进行调整，以机械手能从料台上抓取工件并顺利搬运到转盘中为准。
3、传感器的安装高度、检测灵敏度，均需根据生产要求进行调整。
图2机械手部件示意图4.加工设备中各元、器件的作用如表1所示。
二、加工设备的动作和控制要求1. 系统的自检第一次上电，将SA1“自检/运行”转换开关旋转在“自检”位，设备处于“自检”工作状态，系统工作前，必须确保各器件在原点位置，当不符合原点位置要求时，按下SB4“复位、自检”按钮，HL1、HL2、HL3、HL4先长亮4S后转为以2Hz频率闪烁，再按下SB4按钮，起动相应电磁阀使不在原点的气缸复位；如果系统都在原点，按下SB4“复位、自检”按钮，HL1、HL2、 HL3、HL4先长亮4S后转为以1Hz频率闪烁3S后，系统处于开始等待。
系统进入正常运行后，禁止SB4“复位、自检”操作。
2. 自动运行系统自检完成后，将SA1“自检/运行”转换开关置于“运行”位，设备处于“运行”工作状态；将SA2“自动/单步”转换开关置于“自动”位，设备处于“功能1”工作状态。
按下SB5“启动”按钮，HL1亮，系统起动。
当皮带输送机放料位置的漫射型光电传感器检测到工件后，指示灯HL1熄灭，拖动皮带输送机的交流电动机以25Hz的频率启动前进传送工件，变频器的爬坡时间为1S，制动时间为0.5S。

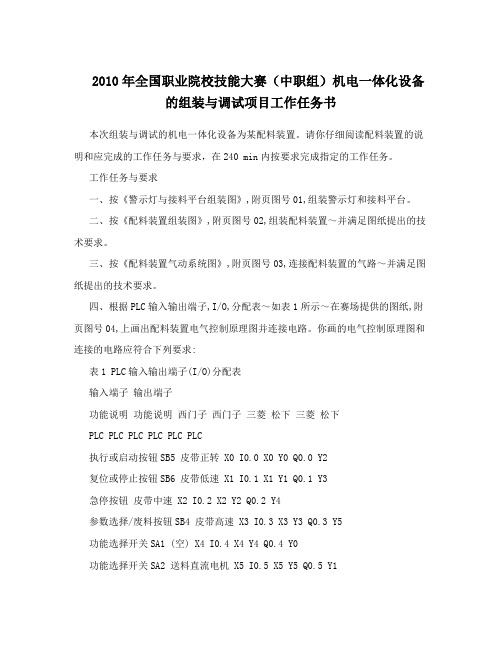

2010年全国职业院校技能大赛（中职组）机电一体化设备的组装与调试项目工作任务书本次组装与调试的机电一体化设备为某配料装置。
