1、目的和范围
为规范焊接、气割作业，控制作业中产生的风险。
2、危险源/环境因素：
2.1 触电；
2.2 作业过程中产生烟尘；
2.3 作业过程中产生噪音；
2.4 焊接时产生弧光伤眼；
2.5 高温金属熔渣飞溅烫伤及其他烫伤；
2.6 高温金属熔渣飞溅引燃周边物品。
3、劳防用品
眼部防护：焊接眼镜（强制）手部防护：焊接手套（强制）身体防护：工作服（强制）脚部防护：工作裤，劳保鞋（强制）
4、安全操作程序
4.1 焊接作业属特种工种，需经劳动行政部门特种作业考核站培训、考核合格，取得“特种作业人员操作证”方可上岗。
焊接作业学徒需在有资质人员监护下进行作业。
作业中严格遵守“十不焊”并有权及责任拒绝违章作业。
1）未取得焊接特殊工种操作证不得独立作业；
2）在要害部位和易燃易爆场所焊接时未经批准不焊；
3）未确认焊接场所周围情况不焊；
4）用可燃材料做保温隔层的部位未得到有效清理不焊；
5）装过易燃易爆和有毒物品的容器未进行有效清理不焊；
6）不了解被焊物品内部情况不焊；
7）密闭或有压力的容器或管道不焊；
8）焊接场所有易燃易爆物品不焊；
9）附近有与明火作业相抵触的作业时不焊；
10）焊接操作工有理由认为不安全的不焊。
4.2 作业前作业人员应穿戴好个人劳防用品，检查所使用的设备、工具安全状况，确认无误后方可操作。
目次前言1 范围2 规范性引用文件3 术语4 总则5 基本规定6 评定项目及试样制备7 试验方法及评定标准8 评定工作的程序和管理附录A（资料性附录）常见国外钢材分类表附录B（资料性附录）焊接工艺评定任务书、方案、报告格式前言根据原国家经济贸易委员会电力［2000］22号《关于确认1999年度电力行业标准制、修订计划项目的通知》的要求，对SD340—1989《火力发电厂锅炉、压力容器焊接工艺评定规程》进行了修订，其格式按照DL/T600—2001《电力标准编写的基本规定》的规定编排。
本标准修订过程中，参照了有关国际标准、国家标准和国内有关标准及规定。
为了正确地完成电力行业中生产、建设、检修、改造工作所涉及的焊接任务，必须按照规定程序拟定焊接工艺指导文件。
本标准则提供在拟定焊接工艺指导文件之前应该完成的焊接工艺评定工作的依据。
电力行业焊接工作的基础性标准是DL/T869—2004《火力发电厂焊接技术规程》和DL/T678—1999《电站钢结构焊接通用技术条件》。
本标准是支持上述标准且相对独立的标准。
原规程实施已十多年，对推动电力行业焊接技术的发展，进而提高焊接工程的质量起到了很好的作用。
随着技术的进步，该规程也显现出一些不适应性。
本次修订主要扩大了焊接方法的适用范围，增加了近年来电站已经采用的新钢种；对原规程中过于繁琐的程序和内容进行了调整。
本标准实施后替代SD340—1989《火力发电厂锅炉、压力容器焊接工艺评定规程》，可覆盖电力行业的全部焊接工艺评定工作。
本标准实施后代替SD340—1989。
本标准的附录A、附录B是资料性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业电站焊接标准化技术委员会归口并负责解释。
本标准主要起草单位：国电电力建设研究所、国家电力公司电源建设部、辽宁发电厂、辽宁省电力科学研究院、天津电力建设公司。
本标准主要起草人：郭军、杨建平、李卫东、张佩良、张信林、刘传玉。
焊接工艺评定规程1 范围本标准规定了在电力行业锅炉、管道、压力容器和承重钢结构等钢制设备的制作、安装、检修焊接工作和焊工技术考核工作实施前进行的焊接工艺评定（以下简称评定）规则、试验方法和合格标准。
焊接工艺评定及操作规范一、焊接工艺评定1.焊接工艺评定的目的：2.焊接工艺评定的要求：（1）焊接方法的选择：根据焊接材料的种类和要求，选择最适合的焊接方法，如手工焊接、自动焊接等。
（2）焊接工艺参数的确定：确定焊接电流、电压、焊接速度、焊接角度等焊接工艺参数，保证焊接质量。
（3）焊接试样的制备：根据产品要求，制备符合规定尺寸和形状的焊接试样。
（4）焊接试验的执行：按照焊接工艺参数进行焊接试验，测试焊缝的力学性能、外观质量等。
（5）焊接工艺评定报告：根据焊接试验的结果，编制焊接工艺评定报告，表明焊接工艺的可行性和适用性。
二、操作规范1.焊接设备和工具的选择与检查：（1）选择适合的焊接设备和工具，包括焊接机、气瓶等，确保其质量和性能满足焊接要求。
（2）定期对焊接设备和工具进行检查和维护，确保其正常工作。
2.安全措施：（1）戴好防护用具，包括焊接面罩、手套等，确保人身安全。
（2）保持焊接区域通风良好，避免有毒气体的积聚。
（3）遵守火灾预防措施，保持工作区域整洁，防止火花和火焰的扩散。
3.焊接操作：（1）根据焊接工艺评定报告中的焊接工艺参数进行焊接操作。
（2）焊接前应对焊接材料进行检查，确保其质量和表面清洁度。
（3）合理控制焊接电流、电压等参数，确保焊接质量。
（4）焊接时要注意焊接速度和焊接角度，保证焊缝的充实度和外观质量。
（5）焊接结束后，对焊缝进行外观检查和力学测试，保证焊接质量。
4.焊接质量控制：（1）焊接过程中，定期进行焊缝外观检查，确保焊接质量。
（2）根据产品要求，进行相应的力学性能测试，确保焊接部位的强度和韧性。
（3）记录焊接过程中的相关数据，包括焊接工艺参数、材料批次等，为质量管理提供依据。
以上就是关于焊接工艺评定及操作规范的详细介绍。
通过焊接工艺评定和制定操作规范，能够有效地控制焊接质量，提高生产效率，确保工作安全。
同时，合理的焊接工艺和操作规范也有助于提高焊接工人的技术水平和工作积极性，促进企业的可持续发展。
焊接工艺标准1一般规定1.焊工必须经考试合格并取得合格证书，分配焊工必须在其考试合格项目及其认可范围内施焊。
2. 施焊完成后，焊工必须在规定的位置大下钢印。
3. 设计要求的全熔透的一、二级焊缝应采用超声波进行内部缺陷的检验。
4. 引弧应在旱道处，不得擦伤母材。
5. T形接头、十字接头、交接接头等要求熔透的对接和角对接组合焊缝，其焊角尺寸不应小于t/4；设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘板的焊脚尺寸为t/2，且不应大于10mm。
焊脚尺寸的允许偏差为0～4mm。
6. 焊接时起落弧点距焊缝端部宜大于10mm，弧坑应填满。
7. 焊缝观感应达到：外形均匀，成形好，焊道与焊道，焊道与基本金属间过渡交平滑，焊渣和飞溅物清除干净。
焊缝表面不得有纹裂、焊瘤等缺陷。
一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不得有咬边、未焊满、根部收缩分等缺陷。
焊缝金属与母材间应过渡平缓。
2材料的规定1. 钢材应符合下列要求:1）清除待焊处表面的水、氧化皮、锈、油漆2）焊接坡口边缘上钢材的夹层缺陷长度超过25mm时，应采用无损探伤检测其深度，如深度不大于6mm，应用机械方法清除；如深度大于6mm，应用机械方法清除后填满。
2. 焊接材料应符合下列要求：1）焊条、焊丝、焊剂和熔嘴应存放在干燥、通风良好的地2）焊条、熔嘴、焊剂和药芯焊丝在使用前必须按产品说明书或按下面规定使用：酸性和碱性焊条烘焙条件注：焊条在使用过程中反复烘焙次数不得超过3次焊剂的烘焙3）低氢焊条烘干温度为350～380摄氏度保存时间为1.5～2小时，烘干后应缓冷放置与110～120摄氏度的保温箱中存放，待使用；使用时应置于保温筒中，烘干后的低氢型焊条在常温下放置时间超过3小时应重新烘干；焊条重复烘干次数不宜超过两次，受潮的焊条不应使用。
4）实芯焊丝及熔嘴导管应无油污、锈蚀、镀铜层应完好无损。
5）栓钉成品的质量要求，应无有害的邹皮、毛刺、裂纹、扭弯、锈蚀等；保护瓷环的尺寸公差，应能保证与同规格焊钉的互换性。
ISO15609-1：2019 金属材料焊接工艺规程和评定—焊接工艺规程第1部分：电弧焊狮子十之八九译备注：与前一版本的主要更新部分用阴影表示目录前言（略）引言1 范围2 引用标准（略）3 名词和术语4 焊接工艺规程（WPS）中的技术内容4.1 概述4.2 制造商信息4.3 母材信息4.3.1 母材类型4.3.2 母材规格4.4 所有焊接工艺相关信息4.4.1 焊接方法4.4.2 接头设计4.4.3 焊接位置4.4.4 接头准备4.4.5 焊接技能4.4.6 背面清根4.4.7 衬垫4.4.8 焊接材料4.4.9 电参数4.4.10 机械化和自动化4.4.11 预热温度4.4.12 道间温度4.4.13 预热维持温度4.4.14 焊后消氢处理4.4.15 焊后热处理4.4.16 保护气体4.4.17 热输入/电弧能量4.5 不同组别焊接方法的特殊内容4.5.1 焊接方法111（焊条电弧焊）4.5.2 焊接方法12（埋弧焊）4.5.3 焊接方法13（熔化极气体保护焊）4.5.4 焊接方法14（非熔化极其它保护焊）4.5.5 焊接方法15（等离子焊）参考文献（略）前言（略）引言自本标准颁布起，所有新的焊接工艺规程都应根据本标准编写。
但是，本标准不会使以前根据以前编写的焊接工艺规程失效（根据以前标准或规范或本文件以前版本制定）1 范围本标准规定了电弧焊焊接工艺规程的内容要求。
ISO15609系列标准的组成见ISO 15607。
本标准中规定的是影响焊接接头质量的变量。
2 引用标准（略）3 名词和术语ISO/TR 25901（所有部分）中术语和定义适用本标准。
本标准无名词和术语定义。
4 焊接工艺规程（WPS）中的技术内容4.1 概述预备焊接工艺规程/焊接工艺规程（pWPS/WPS）应包括进行焊接操作完成一条焊缝所需的所有必要信息。
pWPS/WPS中要求的内容见条款4.2至条款4.5。
对于某些应用领域，可能需要对具体内容进行增减。
焊接操作工艺规范一、前期准备工作1.所有焊工必须经过相应的培训和资格认证，确保其具备良好的焊接技能和专业知识。
2.检查焊机、气源、电源等设备是否正常运行，确保各项指标符合要求。
3.检查焊接材料的质量和规格，确保其适合本次焊接工作。
4.操作人员必须佩戴防护设备，如焊接面罩、防护手套等，确保人身安全。
5.在作业区域设置明显的安全警示标志，确保其他人员不会误入作业区域。
二、焊接准备工作1.将焊接材料进行清洁，确保其表面没有油污和氧化物，以保证焊缝质量。
2.根据焊接材料的种类和要求，调整焊机的电流和电压，并预热材料，以提高焊接质量和效率。
3.根据焊接工艺要求，选择适当的焊接电极和焊接方法，并保证焊接电极的质量。
4.针对大型焊接件，设置焊接固定装置，以确保焊接过程中焊件的固定和稳定。
三、焊接操作1.在焊接过程中，焊工必须保持专注和集中的精神状态，以确保焊接过程的安全和稳定。
2.在焊接过程中，焊工必须熟练掌握焊接方法和技巧，确保焊接质量的稳定和可靠。
3.控制焊接速度和焊接温度，在不超出焊接材料耐受范围的情况下，确保焊缝质量和焊接强度。
4.在焊接过程中，焊工必须保持工作区域的整洁，及时清理飞溅物，以免对焊接质量产生影响。
四、后期处理工作1.完成焊接任务后，焊工必须对焊接区域进行清理，确保焊接区域的整洁干净。
2.对焊接材料进行检查和测试，以确保焊接质量符合要求。
3.对于大型焊接件，进行非破坏性检测，以确保焊接质量和安全性。
4.对于关键性焊接件，进行热处理和退火处理，提高焊接质量和强度。
5.记录焊接过程中的关键参数和工艺控制点，以备后续评估和追溯。
在实际焊接工作中，操作人员必须严格遵守以上规范，确保焊接质量和工作安全。
同时，焊接操作工艺规范还需要根据具体情况进行适当调整和更新，以满足不同焊接项目的要求。

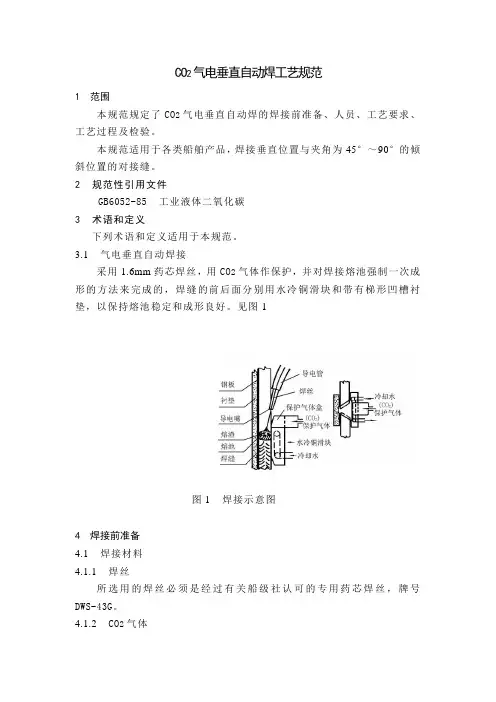

CO2气电垂直自动焊工艺规范1 范围本规范规定了CO2气电垂直自动焊的焊接前准备、人员、工艺要求、工艺过程及检验。
本规范适用于各类船舶产品，焊接垂直位置与夹角为45°～90°的倾斜位置的对接缝。
2 规范性引用文件GB6052-85工业液体二氧化碳3 术语和定义下列术语和定义适用于本规范。
3.1 气电垂直自动焊接采用1.6mm药芯焊丝，用CO2气体作保护，并对焊接熔池强制一次成形的方法来完成的，焊缝的前后面分别用水冷铜滑块和带有梯形凹槽衬垫，以保持熔池稳定和成形良好。
见图1图1 焊接示意图4 焊接前准备4.1 焊接材料4.1.1 焊丝所选用的焊丝必须是经过有关船级社认可的专用药芯焊丝，牌号DWS-43G。
4.1.2 CO2气体气体质量应符合国标GB6052-85《工业液体二氧化碳》中规定的Ⅰ类或Ⅱ类标准。
4.1.3 衬垫选用衬垫的型号为：KL和JN型，随用随拆，如拆封后未用完，储放时间过久，必须经（200～250）℃培烘后才能使用。
4.2坡口型式气电垂直自动焊接缝均采用V型坡口，其角度根据板厚而定，具体要求见表1。
表1 坡口型式4.3.2 无余量板材装配后按坡口标准修正，有余量板材装配后现场切割，但切割前要求纵向纵骨接缝暂不焊接，切割后坡口尺寸必须符合公差要求。
如遇相邻两板厚度不等时，应将高出不平部分批斜磨平，其斜度尺寸为（60～80）mm。
4.3.3 坡口边缘两侧50mm范围内应用风动砂轮清除气割毛刺、马脚、金属飞溅物以及纵向接缝的焊缝余高，确保正面水冷滑块顺利滑移和反面衬垫贴紧。
4.3.4 安装衬垫时必须保证成形槽与坡口中心一致，衬垫之间推紧无间隙，衬垫紧贴钢板背面。
4.4 焊接设备及安装要求4.4.1 焊接设备见表2。
4.4.2 将垂直自动焊设备吊在甲板上合适的位置，并装好气管、水管、控制线及电缆线等，长度应满足整条长接缝的焊接需要。
4.4.3 利用升降装置将导轨安置在距接缝200mm处（指磁钢边线）并要保证导轨之间的可靠连接。
焊接工艺规程第一节焊接规程本工程钢结构制作焊接工作量较大，焊接的质量好坏直接关系到构件制作的质量，因此控制焊接质量是非常必要和关键的。
采取合理有效的焊接技术、焊接工艺和焊接质量保证措施是十分重要的。
1.焊接技术人员①焊接技术责任人员应接受过专门的焊接技术培训，取得中级以上技术职称并有一年以上焊接生产或施工实践经验。
②焊接质检人员应接受过专门的技术培训，有一定的焊接实践经验和技术水平，并具有质检人员上岗资质证。
2、焊工①参加本工程焊接的焊工应持有行业指定部门颁发的焊工合格证书。
严格持证上岗从事与其证书等级相应的焊接工作。
②重要结构装配定位焊时，应由持定位焊工资格证的焊工进行操作。
③持证焊工无论其原因如何，如中断焊接操作连续时间超过半年者，该焊工再上岗前应重新进行资格考试。
④焊工考核管理由质管部归口3、焊接工艺方法及焊接设备1.3.1、本钢结构工程主要构件有相贯面钢管桁架、钢柱等。
主要焊接方法有手工电弧焊、CO气体保护焊、埋弧焊等焊接方法。
21.3.2、为保证钢结构工程具有优良的焊接质量，本工程施工使用的主要焊接切割设备有：直流手工电弧焊机，交流手工电弧焊焊机，埋弧自动焊机，CO2气体保护半自动焊机（美国林肯公司和松下公司产）、双头电渣焊机、焊接材料烘培设备及焊条保温筒及上海伊萨切割机、日本产铣边剖口机等。
4焊接材料订购、进库、检验及管理要求。
焊接材料的订购、进库、检验及管理。
按公司制定的程序文件规定，并严格做到：4.1、焊材的选用必须满足本钢结构工程的设计要求并选用本钢结构工程技术规范指定的焊接材料。
4.2、本钢结构工程的焊接材料必须具有材料合格证书，每批焊接材料进厂后，应由公司质量部门按采购要求和检验标准进行检验，合格后方可使用。
4.3、焊接材料的贮存、运输、焊前处理（烘干、焊丝油锈处理等），烘焙和领用过程中都要有标识和记录，标明焊接材料的牌号、规格、厂检号或生产厂批号等。
焊接材料的使用应符合制作厂的说明书和焊接工艺评定试验结果的要求。
