超声回弹综合法检测混凝土强度

超声回弹综合法检测混凝土强度实验指导书一、实验原理：超声法测强原理，混凝土声速（v）一般在4000-5000km/s之间变化。

混凝土强度（f）与声速（v）之间有较好的相关性。

混凝土强度越高，其声速也越快。

当知道f-v之间的关系曲线后，测出结构物混凝土的声速就可以推算结构物混凝土的强度。

二、检测标准检测标准：CECS 02:2005《超声回弹综合法检测混凝土强度技术规程》三、检测仪器介绍及使用回弹仪：采用ZC3-A型中型回弹仪，其冲击动能为2.207J。

回弹仪使用：回弹仪使用前应在钢砧上进行率定，率定值达到80±2时方可使用。

检测时，回弹仪的轴线应垂直于测试面，缓慢均匀施压，待弹击杆反弹后测读回弹值。

超声波检测仪：采用NM-4A非金属超声检测分析仪，它是一种利用超声波特性对非金属材料和构件进行无损检测的智能化仪器，集超声波发射、双通道同步接受、数字信号高速采集、声参量自动检测、数据分析处理、结果实时显示、数据存储与输出等功能于一身。

在功能完善的软件支持下，充分发挥计算机的运算、分析与控制功能，使之成为集发射激励、信号接受、数据采集、自动检测、结果分析、显示打印、数据输入输出于一体的高智能化仪器。

此外，还可以生成标准的数据文件，进入PC机中，由Windows平台下的分析处理软件进行后期处理。

超声波检测仪使用：（1）连接换能器，在仪器发射口与接收口1连接发射、接收换能器。

（2）连接电源，用交流电源或直流电池供电。

（3）通电，按下主机开关，电源指示灯显示绿色，几秒钟后，屏幕显示系统主界面。

（4）现场声参量检测，由主界面选择检测按钮进入超声，所示分别是单通道和双通道测试时的界面。

（5）参数设置，在超声检测界面下，按参数按钮就会弹出参数设置对话框，进行参数设置。

每次开机后系统都会自动将这些参数重置为较为常用的默认值。

（6）调零，在检测界面下按调零按钮就会弹出调零操作窗口，每次进行现场测试开始前或更换测试导线及传感器后都应进行调零操作。

混凝土强度超声回弹综合法是一种常用的非破坏性检测方法，用于评估混凝土结构的强度和质量。

该方法利用超声波在材料中传播的速度和回弹指数的变化来推测混凝土的强度。

该方法的具体步骤如下：
1.准备工作：将测量仪器（回弹仪、超声波检测仪等）带到测试
现场，并校正仪器。

2.测量回弹指数：使用回弹仪测量混凝土表面的回弹指数。

回弹
指数是混凝土表面在受到回弹锤击后回弹的程度，其数值越大，混凝土的强度越高。

3.测量超声波速度：使用超声波检测仪测量混凝土中超声波传播
的速度。

当超声波在混凝土中传播时，其传播速度与混凝土的
弹性模量和密度有关。

4.计算混凝土强度：根据回弹指数和超声波速度的测量结果，通
过相应的公式计算出混凝土的强度。

需要注意的是，该方法虽然可以在不破坏混凝土结构的前提下评估其强度，但其精度受到多种因素的影响，例如混凝土质量、表面状态、测量位置、仪器校准等，因此应该结合其他检测方法进行综合评估。

超声回弹综合法测定混凝土强度试验一、实验目的1.熟悉和掌握超声回弹综合法测混凝土强度的操作方法。

2. 掌握超声回弹综合法的数据处理和最后评定混凝土强度的方法。

二、使用设备和仪表1.回弹仪2.非金属超声检测仪3.探头（换能器）4．黄油（耦合剂），钢尺5．混凝土试件三、试验内容和步骤1．确定被测试件的测试部位，布置测点（1）每个测区的两个侧面布置8个回弹测点，测点均匀布置，测点间静距不得小于2cm。

（2）超声测点布置载回弹测试的同一测区内，在每个测区内的相对测试面上，应各布置3对测点。

2．测区表面清理、磨平测试面应避开蜂窝、麻面部位，要求平整干燥，不应有接缝、浮浆和油垢，必要时可用砂轮片清除杂物和磨平，并擦净粉尘。

3．回弹值测量。

（1）每一测区应先进行回弹测量，后进行超声测量。

（2）测量回弹值时宜使回弹仪处于水平状态，检测混凝土浇筑方向的侧面。

（3）检测时，回弹仪的轴线应始终垂直于混凝土检测面，缓慢施压，准确读数，快速复位。

每一测点回弹值读数精确至1。

4．超声声速值的测量（1）发射和接受探头的轴线应在同一条直线上。

（2）探头与混凝土面之间涂上黄油等耦合剂，以确保耦合良好。

（3）超声测距L，即发射探头和接受探头之间混凝土厚度用钢尺量得，其误差应不大于1％。

四、试验数据处理及混凝土强度评定1．回弹值的处理计算（1）在每个测区的16个测点的16个回弹值i R 中，剔除3个最大值和3个最小值，然后将剩余的10个回弹值按下式计算测区平均回弹值（精确至0.1）：101/10m i i R R ==∑（2）回弹仪非水平方向检测混凝土浇筑面时，应按下式修正：m ma aa R R R =+式中：ma R －非水平方向检测时测区的平均回弹值，精确至0.1。

aa R －非水平方向检测时回弹值的修正值，按附录附表2－3采用。

（3）回弹仪水平方向检测混凝土表面或底面时，应按下列公式修正：t t m m a R R R =+b b m m a R R R =+式中：m m t b R R 、－水平方向检测混凝土浇筑表面、底面时，测区的的平均回弹值，精确至0.1。

超声—回弹综合法测定混凝土强度
测定混凝土强度的方法之一是使用超声回弹综合法。

这种方法是利用声波在混凝土中的传播速度与混凝土强度之间的相关性来评估混凝土的强度。

下面将介绍超声回弹综合法的原理和操作步骤。

超声回弹综合法的原理基于混凝土的强度与声波在混凝土中的传播速度之间的关系。

当声波传播穿过混凝土时，它会受到混凝土的密度、弹性模量和强度等因素的影响。

因此，通过测量声波的传播速度，可以推算出混凝土的强度。

操作步骤如下：
1. 准备工作：选择一块平整、干净的混凝土表面作为测试点。

清理表面上的杂质和粉尘，确保其干燥。

2. 仪器设置：根据仪器的说明书，设置和校准超声回弹综合仪。

3. 测量点确定：在测试点上标记出需要测量的位置。

4. 测量操作：将超声回弹仪的传感器贴紧测试点表面。

按下触发按钮，仪器将发出一个短暂的冲击波，同时记录回弹指数。

5. 多次测量：为了提高测量的准确性，需要对同一位置进行多次测量，并计算平均值。

6. 数据记录和解读：将测量得到的回弹指数记录下来，并根据
回弹指数与混凝土强度的对应关系，来评估混凝土的强度。

需要注意的是，超声回弹综合法是一种相对简便和快速的测定混凝土强度的方法，但其结果受到多种因素的影响，如混凝土的含水量、颗粒组成等。

因此，在实际应用中，应结合其他测试方法和实际工程经验来综合评估混凝土的强度。

《土木工程结构试验》超声－回弹综合法测定混凝土强度实验指导书土木与建筑学院结构中心二0一一年超声－回弹综合法测定混凝土强度实验指导书超声回弹综合法适用于以中型回弹仪低频超声仪按综合法检测建筑结构和构筑物中的普通混凝土抗压强度值，其中混凝土强度换算值cf是根据用综合法cu取得的测值换算成相当于被测结构物所处条件及龄期下边长150mm立方体试块f是相应于强度换算值总体分布中保证率不的抗压强度值，混凝土强度推定值cu,e低于95％的强度值。

本方法不适用于下列情况的结构混凝土：1)遭受冻害、化学侵蚀、火灾以及高温损失；2）被测构件的混凝土厚度小于100mm；3）结构表面温度小于-4℃或大于60℃。

一、实验目的通过该试验应达到以下目的：1．了解回弹仪的基本构造，掌握回弹仪的正确使用方法；2．熟练掌握非金属超声仪的使用方法；3．处理回弹值及超声声时值结果，掌握对被测混凝土构件的抗压强度综合评定方法；4．培养结构试验与量测的动手能力和科学研究的分析能力。

二、主要仪器与设备1．HT—225混凝土回弹仪；2．DJUS－05非金属超声波仪；3．打磨工具、耦合剂以及计算器等。

三、实验步骤1．回弹仪的使用及率定操作；2．选取构件及构件测区处理；A）测区布置应符合：当按单个构件检测时应在构件上均匀布置测区每个构件上的测区数不应少于10个；对长度小于或等于2m的构件其测区数量可适当减少但不应少于3个。

B ）测区布置在构件混凝土浇灌方向的侧面；测区均匀分布相邻两测区的间距不宜大于2m ；测区避开钢筋密集区和预埋件；测区尺寸为200mm×200mm ；测试面应清洁平整干燥不应有接缝饰面层浮浆和油垢并避开蜂窝麻面部位必要时可用砂轮片清除杂物和磨平不平整处并搞净残留粉尘。

C ）结构或构件上的测区应注明编号并记录测区位置和外观质量情况；结构或构件的每一测区宜先进行回弹测试后进行超声测试，且回弹值和超声声速值必须一一对应。

3．回弹值的测量用回弹仪测试时宜使仪器处于水平状态测试混凝土浇灌方向的侧面。

超声回弹综合法检测混凝土强度实验指导书一、实验原理：超声法测强原理，混凝土声速（v）—般在4000-5000km/s之间变化。

混凝土强度（f）与声速（v）之间有较好的相关性。

混凝土强度越高，其声速也越快。

当知道f-v之间的关系曲线后，测出结构物混凝土的声速就可以推算结构物混凝土的强度。

二、检测标准检测标准：CECS02:2005《超声回弹综合法检测混凝土强度技术规程》三、检测仪器介绍及使用回弹仪：采用ZC3-A型中型回弹仪，其冲击动能为2.207J。

回弹仪使用：回弹仪使用前应在钢砧上进行率定，率定值达到80±2时方可使用。

检测时，回弹仪的轴线应垂直于测试面，缓慢均匀施压，待弹击杆反弹后测读回弹值。

超声波检测仪：采用NM-4A非金属超声检测分析仪，它是一种利用超声波特性对非金属材料和构件进行无损检测的智能化仪器，集超声波发射、双通道同步接受、数字信号高速采集、声参量自动检测、数据分析处理、结果实时显示、数据存储与输出等功能于一身。

在功能完善的软件支持下，充分发挥计算机的运算、分析与控制功能，使之成为集发射激励、信号接受、数据采集、自动检测、结果分析、显示打印、数据输入输出于一体的高智能化仪器。

此外，还可以生成标准的数据文件，进入PC机中，由Windows平台下的分析处理软件进行后期处理。

超声波检测仪使用：（1）连接换能器，在仪器发射口与接收口1连接发射、接收换能器。

（2）连接电源，用交流电源或直流电池供电。

（3）通电，按下主机开关，电源指示灯显示绿色，几秒钟后，屏幕显示系统主界面。

（4）现场声参量检测，由主界面选择检测按钮进入超声，所示分别是单通道和双通道测试时的界面。

（5）参数设置，在超声检测界面下，按参数按钮就会弹出参数设置对话框，进行参数设置。

每次开机后系统都会自动将这些参数重置为较为常用的默认值。

（6）调零，在检测界面下按调零按钮就会弹出调零操作窗口，每次进行现场测试开始前或更换测试导线及传感器后都应进行调零操作。

超声回弹综合法检测混凝土强度1.发展概况超声回弹综合法检测混凝土强度，是1966年由罗马尼亚建筑及建筑经济科学研究院首次提出的，并编制了有关技术规程，曾受到各国科技工作者的重视。

1976年我国引进了这一方法，在结合我国具体情况的基础上，许多科研单位进行了大量的试验。

近年来完成了多项科研成果，在结构混凝土工程的质量检测中已获得了广泛的推广应用。

1988年由中国工程标准化委员会批准了我国第一本《超声回弹综合法检测混凝土强度技术规程》(CECS02：88)；2005年由中国工程标准化协会修编为《超声回弹综合法检测混凝土强度技术规程》(CECS02：2005)。

混凝土强度的综合法检测，就是采用两种或两种以上的单一方法或参数(力学的、物理的或声学的等)联合测试混凝土强度的方法。

由于综合法，比单一法测试误差小和较宽的适用范围，因此在混凝土的质量控制与检测中的应用愈来愈多。

一般来说，在合理选择各种单一方法组合的前提下，所采用的非破损测试方法越多，混凝土强度的测试精度也越高。

采用综合法测量混凝土强度时应符合以下原则：(1)单一法的仪器性能、测试技术和测试误差都应满足规定的要求；(2)在已查明单一法测强影响因素的基础上，应当采取对测强影响较大且相反的单一法进行综合，以便抵消或减少一些影响因素；(3)综合法比单一法应具有较小的测试误差和较宽的适应范围；(4)综合法适用于确定内部无缺陷部位的混凝土强度。

综合法测定混凝土强度的方法是较多的，如“超声波传播速度—回弹值”、“超声波传播速度—表面硬度”、“超声波传播速度—超声波衰减值”、“超声波传播速度—回弹值—碳化深度”以及“砂浆超声波传播速度—回弹值—碳化深度”等等综合法。

而声速—回弹综合法是国内外研究最多，应用最广的一种方法。

超声回弹综合法是指采用超声仪和回弹仪，在结构混凝土同一测区分别测量声时值及回弹值R，然后利用已建立起来的测强公式推算该测区混凝土强度f cu的一种方法。

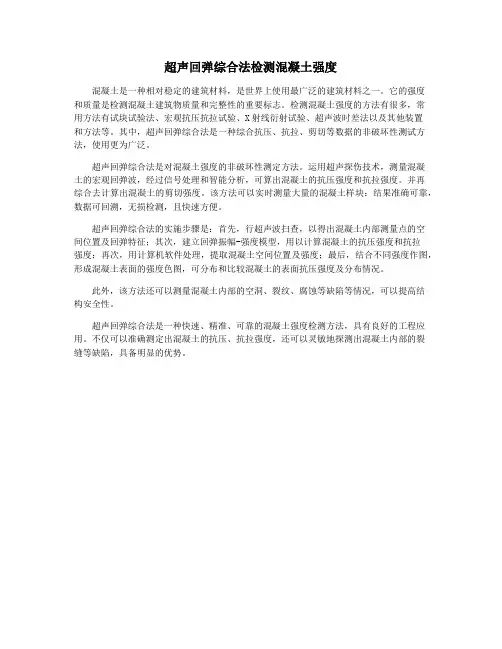

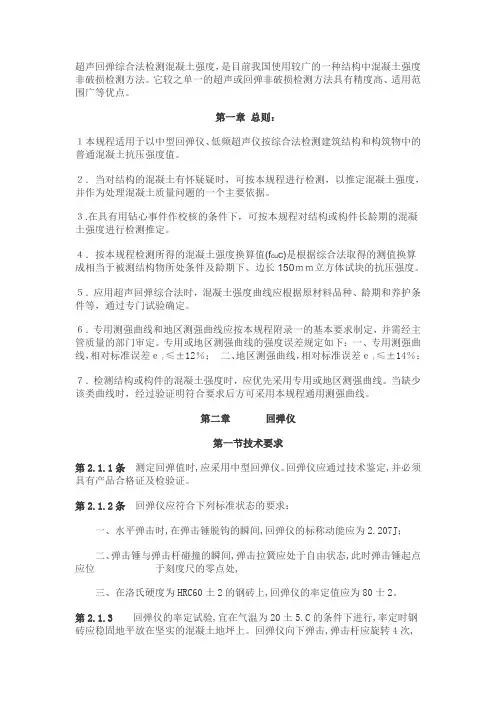

超声回弹综合法检测混凝土强度
混凝土是一种相对稳定的建筑材料，是世界上使用最广泛的建筑材料之一。

它的强度
和质量是检测混凝土建筑物质量和完整性的重要标志。

检测混凝土强度的方法有很多，常
用方法有试块试验法、宏观抗压抗拉试验、X射线衍射试验、超声波时差法以及其他装置
和方法等。

其中，超声回弹综合法是一种综合抗压、抗拉、剪切等数据的非破坏性测试方法，使用更为广泛。

超声回弹综合法是对混凝土强度的非破坏性测定方法。

运用超声探伤技术，测量混凝
土的宏观回弹波，经过信号处理和智能分析，可算出混凝土的抗压强度和抗拉强度。

并再
综合去计算出混凝土的剪切强度。

该方法可以实时测量大量的混凝土样块：结果准确可靠，数据可回溯，无损检测，且快速方便。

超声回弹综合法的实施步骤是：首先，行超声波扫查，以得出混凝土内部测量点的空
间位置及回弹特征；其次，建立回弹振幅-强度模型，用以计算混凝土的抗压强度和抗拉
强度；再次，用计算机软件处理，提取混凝土空间位置及强度；最后，结合不同强度作图，形成混凝土表面的强度色图，可分布和比较混凝土的表面抗压强度及分布情况。

此外，该方法还可以测量混凝土内部的空洞、裂纹、腐蚀等缺陷等情况，可以提高结
构安全性。

超声回弹综合法是一种快速、精准、可靠的混凝土强度检测方法，具有良好的工程应用。

不仅可以准确测定出混凝土的抗压、抗拉强度，还可以灵敏地探测出混凝土内部的裂
缝等缺陷，具备明显的优势。
