回弹法超声法

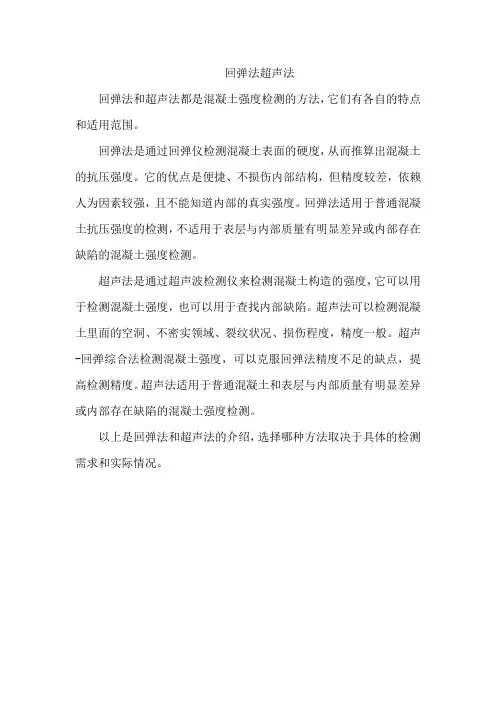

回弹法和超声法都是混凝土强度检测的方法,它们有各自的特点和适用范围。
回弹法是通过回弹仪检测混凝土表面的硬度,从而推算出混凝土的抗压强度。
它的优点是便捷、不损伤内部结构,但精度较差,依赖人为因素较强,且不能知道内部的真实强度。
回弹法适用于普通混凝土抗压强度的检测,不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土强度检测。
超声法是通过超声波检测仪来检测混凝土构造的强度,它可以用于检测混凝土强度,也可以用于查找内部缺陷。
超声法可以检测混凝土里面的空洞、不密实领域、裂纹状况、损伤程度,精度一般。
超声-回弹综合法检测混凝土强度,可以克服回弹法精度不足的缺点,提高检测精度。
超声法适用于普通混凝土和表层与内部质量有明显差异或内部存在缺陷的混凝土强度检测。
以上是回弹法和超声法的介绍,选择哪种方法取决于具体的检测需求和实际情况。

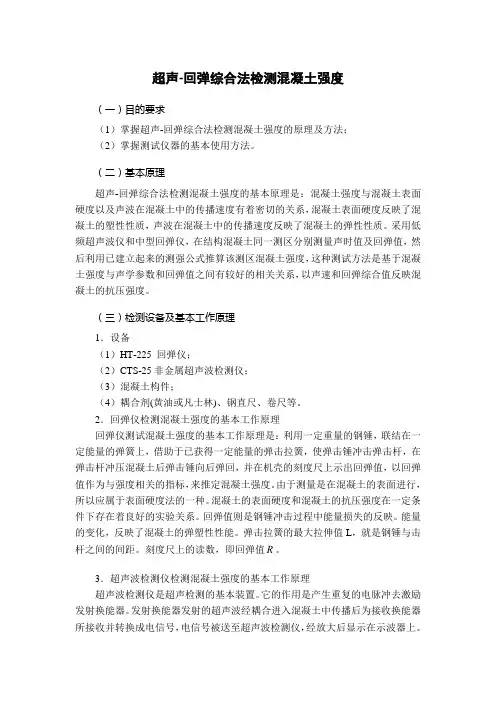

超声-回弹综合法检测混凝土强度(一)目的要求(1)掌握超声-回弹综合法检测混凝土强度的原理及方法;(2)掌握测试仪器的基本使用方法。
(二)基本原理超声-回弹综合法检测混凝土强度的基本原理是:混凝土强度与混凝土表面硬度以及声波在混凝土中的传播速度有着密切的关系,混凝土表面硬度反映了混凝土的塑性性质,声波在混凝土中的传播速度反映了混凝土的弹性性质。
采用低频超声波仪和中型回弹仪,在结构混凝土同一测区分别测量声时值及回弹值,然后利用已建立起来的测强公式推算该测区混凝土强度,这种测试方法是基于混凝土强度与声学参数和回弹值之间有较好的相关关系,以声速和回弹综合值反映混凝土的抗压强度。
(三)检测设备及基本工作原理1.设备(1)HT-225 回弹仪;(2)CTS-25非金属超声波检测仪;(3)混凝土构件;(4)耦合剂(黄油或凡士林)、钢直尺、卷尺等。
2.回弹仪检测混凝土强度的基本工作原理回弹仪测试混凝土强度的基本工作原理是:利用一定重量的钢锤,联结在一定能量的弹簧上,借助于已获得一定能量的弹击拉簧,使弹击锤冲击弹击杆,在弹击杆冲压混凝土后弹击锤向后弹回,并在机壳的刻度尺上示出回弹值,以回弹值作为与强度相关的指标,来推定混凝土强度。
由于测量是在混凝土的表面进行,所以应属于表面硬度法的一种。
混凝土的表面硬度和混凝土的抗压强度在一定条件下存在着良好的实验关系。
回弹值则是钢锤冲击过程中能量损失的反映。
能量的变化,反映了混凝土的弹塑性性能。
弹击拉簧的最大拉伸值L,就是钢锤与击杆之间的间距。
刻度尺上的读数,即回弹值R。
3.超声波检测仪检测混凝土强度的基本工作原理超声波检测仪是超声检测的基本装置。
它的作用是产生重复的电脉冲去激励发射换能器。
发射换能器发射的超声波经耦合进入混凝土中传播后为接收换能器所接收并转换成电信号,电信号被送至超声波检测仪,经放大后显示在示波器上。
根据超声波在混凝土中的传播速度(简称波速)来推求结构混凝土强度。
超声回弹综合法

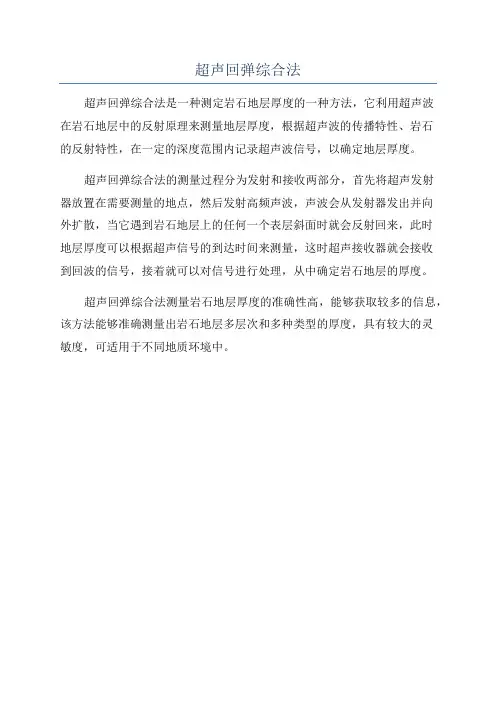

超声回弹综合法是一种测定岩石地层厚度的一种方法,它利用超声波
在岩石地层中的反射原理来测量地层厚度,根据超声波的传播特性、岩石
的反射特性,在一定的深度范围内记录超声波信号,以确定地层厚度。
超声回弹综合法的测量过程分为发射和接收两部分,首先将超声发射
器放置在需要测量的地点,然后发射高频声波,声波会从发射器发出并向
外扩散,当它遇到岩石地层上的任何一个表层斜面时就会反射回来,此时
地层厚度可以根据超声信号的到达时间来测量,这时超声接收器就会接收
到回波的信号,接着就可以对信号进行处理,从中确定岩石地层的厚度。
超声回弹综合法测量岩石地层厚度的准确性高,能够获取较多的信息,该方法能够准确测量出岩石地层多层次和多种类型的厚度,具有较大的灵
敏度,可适用于不同地质环境中。
超声回弹综合法检测混凝土强度技术规程本规程规定了使用超声回弹综合法检测混凝土强度的技术要求,适用于混凝土正确抗压强度设计结构设计、施工质量检测与混凝土耐久性评价等领域。
一、准备材料。
1.超声回弹仪;
2.具有精度的温湿度传感器;
3.压头;
4.检测仪;
5.安全防护装备和工具;
6.标准超声回弹仪发射器;
7.电测头;
8.保护材料。
二、设备操作。
1.确定超声综合法的检测位置:检测位置应至少为3个,检测位置的间距一般不超过3m;
2.铺设超声回弹仪:应根据预定位置调整检测仪,使检测仪放置在检测点不受到干扰;
3.连接发射器:将发射器连接到超声回弹仪,并确定发射器的位置;
4.连接检测仪:将检测仪连接到超声回弹仪,并根据检测仪屏幕指示
参数进行设置;
5.调节超声回弹仪检测参数:根据屏幕指示数值调节超声回弹仪的检
测参数;
6.测量强度:根据实际情况,对混凝土的各个检测位置进行强度测量;
7.结果分析:根据测量结果,分析出混凝土的强度,以及混凝土强度
分布特性;
8.传输数据:将测量结果传输到计算机,用软件进行后续分析处理;
三、安全措施。
1.检测前应对超声回弹仪进行周全检查。
回弹法、超声回弹综合法检测泵送混凝土强度技术规程

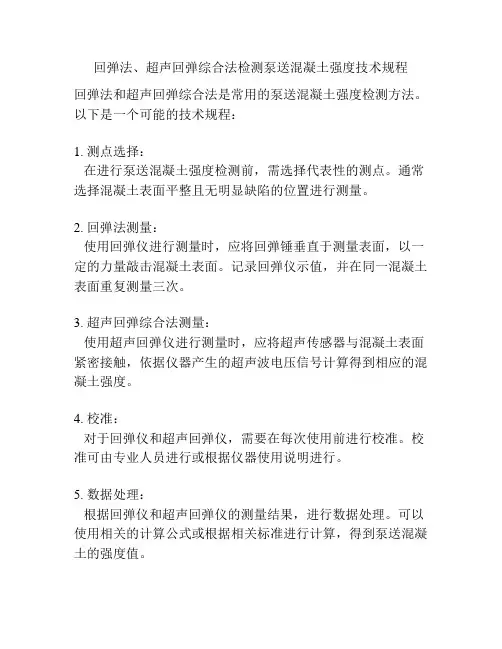

回弹法和超声回弹综合法是常用的泵送混凝土强度检测方法。
以下是一个可能的技术规程:
1. 测点选择:
在进行泵送混凝土强度检测前,需选择代表性的测点。
通常选择混凝土表面平整且无明显缺陷的位置进行测量。
2. 回弹法测量:
使用回弹仪进行测量时,应将回弹锤垂直于测量表面,以一定的力量敲击混凝土表面。
记录回弹仪示值,并在同一混凝土表面重复测量三次。
3. 超声回弹综合法测量:
使用超声回弹仪进行测量时,应将超声传感器与混凝土表面紧密接触,依据仪器产生的超声波电压信号计算得到相应的混凝土强度。
4. 校准:
对于回弹仪和超声回弹仪,需要在每次使用前进行校准。
校准可由专业人员进行或根据仪器使用说明进行。
5. 数据处理:
根据回弹仪和超声回弹仪的测量结果,进行数据处理。
可以使用相关的计算公式或根据相关标准进行计算,得到泵送混凝土的强度值。
6. 结果评定:
根据相关标准或设计要求,对泵送混凝土强度进行评定。
判
断是否符合设计要求或者是否需要采取进一步的强度加固措施。
7. 实验报告:
将测量结果整理成实验报告,包括测点位置、测量方法、校
准信息、数据处理结果、强度评定等内容。
实验报告应具备清晰的结论和可查证的数据。
这个技术规程仅作为一个指导,并不是具体的标准规范。
具体的泵送混凝土强度检测应根据相关的国家或地区的标准和规范进行操作。

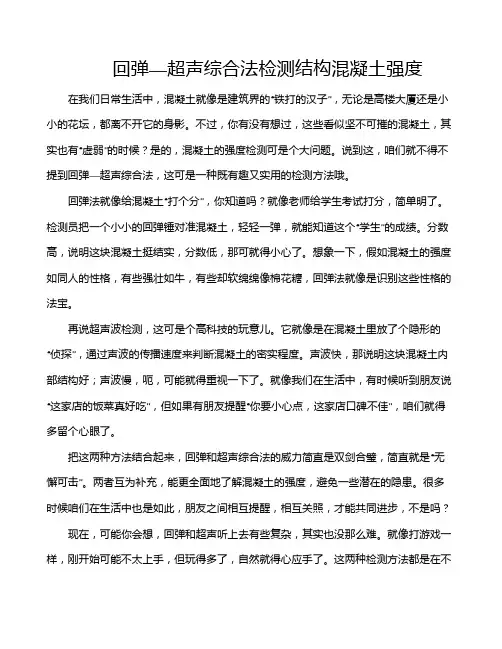

回弹—超声综合法检测结构混凝土强度在我们日常生活中,混凝土就像是建筑界的“铁打的汉子”,无论是高楼大厦还是小小的花坛,都离不开它的身影。
不过,你有没有想过,这些看似坚不可摧的混凝土,其实也有“虚弱”的时候?是的,混凝土的强度检测可是个大问题。
说到这,咱们就不得不提到回弹—超声综合法,这可是一种既有趣又实用的检测方法哦。
回弹法就像给混凝土“打个分”,你知道吗?就像老师给学生考试打分,简单明了。
检测员把一个小小的回弹锤对准混凝土,轻轻一弹,就能知道这个“学生”的成绩。
分数高,说明这块混凝土挺结实,分数低,那可就得小心了。
想象一下,假如混凝土的强度如同人的性格,有些强壮如牛,有些却软绵绵像棉花糖,回弹法就像是识别这些性格的法宝。
再说超声波检测,这可是个高科技的玩意儿。
它就像是在混凝土里放了个隐形的“侦探”,通过声波的传播速度来判断混凝土的密实程度。
声波快,那说明这块混凝土内部结构好;声波慢,呃,可能就得重视一下了。
就像我们在生活中,有时候听到朋友说“这家店的饭菜真好吃”,但如果有朋友提醒“你要小心点,这家店口碑不佳”,咱们就得多留个心眼了。
把这两种方法结合起来,回弹和超声综合法的威力简直是双剑合璧,简直就是“无懈可击”。
两者互为补充,能更全面地了解混凝土的强度,避免一些潜在的隐患。
很多时候咱们在生活中也是如此,朋友之间相互提醒,相互关照,才能共同进步,不是吗?现在,可能你会想,回弹和超声听上去有些复杂,其实也没那么难。
就像打游戏一样,刚开始可能不太上手,但玩得多了,自然就得心应手了。
这两种检测方法都是在不断改进的,技术也在进步,结果的准确性和效率也越来越高。
可以说,随着科技的发展,混凝土的检测变得越来越像是玩游戏,简单又高效。
说到这,我就想到了一个有趣的比喻。
你知道吗,检测混凝土的过程就像是在给一位隐形的巨人量体裁衣,得认真对待,才能确保他穿得合身。
混凝土的强度不仅关乎建筑的安全,还影响着人们的生活。
超声回弹综合法检测混凝土强度实验指导书一、实验原理:超声法测强原理,混凝土声速(v)—般在4000-5000km/s之间变化。
混凝土强度(f)与声速(v)之间有较好的相关性。
混凝土强度越高,其声速也越快。
当知道f-v之间的关系曲线后,测出结构物混凝土的声速就可以推算结构物混凝土的强度。
二、检测标准检测标准:CECS02:2005《超声回弹综合法检测混凝土强度技术规程》三、检测仪器介绍及使用回弹仪:采用ZC3-A型中型回弹仪,其冲击动能为2.207J。
回弹仪使用:回弹仪使用前应在钢砧上进行率定,率定值达到80±2时方可使用。
检测时,回弹仪的轴线应垂直于测试面,缓慢均匀施压,待弹击杆反弹后测读回弹值。
超声波检测仪:采用NM-4A非金属超声检测分析仪,它是一种利用超声波特性对非金属材料和构件进行无损检测的智能化仪器,集超声波发射、双通道同步接受、数字信号高速采集、声参量自动检测、数据分析处理、结果实时显示、数据存储与输出等功能于一身。
在功能完善的软件支持下,充分发挥计算机的运算、分析与控制功能,使之成为集发射激励、信号接受、数据采集、自动检测、结果分析、显示打印、数据输入输出于一体的高智能化仪器。
此外,还可以生成标准的数据文件,进入PC机中,由Windows平台下的分析处理软件进行后期处理。
超声波检测仪使用:(1)连接换能器,在仪器发射口与接收口1连接发射、接收换能器。
(2)连接电源,用交流电源或直流电池供电。
(3)通电,按下主机开关,电源指示灯显示绿色,几秒钟后,屏幕显示系统主界面。
(4)现场声参量检测,由主界面选择检测按钮进入超声,所示分别是单通道和双通道测试时的界面。
(5)参数设置,在超声检测界面下,按参数按钮就会弹出参数设置对话框,进行参数设置。
每次开机后系统都会自动将这些参数重置为较为常用的默认值。
(6)调零,在检测界面下按调零按钮就会弹出调零操作窗口,每次进行现场测试开始前或更换测试导线及传感器后都应进行调零操作。
超声回弹综合法测定混凝土强度试验一、实验目的1.熟悉和掌握超声回弹综合法测混凝土强度的操作方法。
2. 掌握超声回弹综合法的数据处理和最后评定混凝土强度的方法。
二、使用设备和仪表1.回弹仪2.非金属超声检测仪3.探头(换能器)4.黄油(耦合剂),钢尺5.混凝土试件三、试验内容和步骤1.确定被测试件的测试部位,布置测点(1)每个测区的两个侧面布置8个回弹测点,测点均匀布置,测点间静距不得小于2cm。
(2)超声测点布置载回弹测试的同一测区内,在每个测区内的相对测试面上,应各布置3对测点。
2.测区表面清理、磨平测试面应避开蜂窝、麻面部位,要求平整干燥,不应有接缝、浮浆和油垢,必要时可用砂轮片清除杂物和磨平,并擦净粉尘。
3.回弹值测量。
(1)每一测区应先进行回弹测量,后进行超声测量。
(2)测量回弹值时宜使回弹仪处于水平状态,检测混凝土浇筑方向的侧面。
(3)检测时,回弹仪的轴线应始终垂直于混凝土检测面,缓慢施压,准确读数,快速复位。
每一测点回弹值读数精确至1。
4.超声声速值的测量(1)发射和接受探头的轴线应在同一条直线上。
(2)探头与混凝土面之间涂上黄油等耦合剂,以确保耦合良好。
(3)超声测距L,即发射探头和接受探头之间混凝土厚度用钢尺量得,其误差应不大于1%。
四、试验数据处理及混凝土强度评定1.回弹值的处理计算(1)在每个测区的16个测点的16个回弹值i R 中,剔除3个最大值和3个最小值,然后将剩余的10个回弹值按下式计算测区平均回弹值(精确至0.1):101/10m i i R R ==∑(2)回弹仪非水平方向检测混凝土浇筑面时,应按下式修正:m ma aa R R R =+式中:ma R -非水平方向检测时测区的平均回弹值,精确至0.1。
aa R -非水平方向检测时回弹值的修正值,按附录附表2-3采用。
(3)回弹仪水平方向检测混凝土表面或底面时,应按下列公式修正:t t m m a R R R =+b b m m a R R R =+式中:m m t b R R 、-水平方向检测混凝土浇筑表面、底面时,测区的的平均回弹值,精确至0.1。
超声回弹综合法检测混凝土强度浅析超声回弹综合法检测混凝土构件强度1 超声回弹综合法测强的基本原理超声回弹综合法是指采用混凝土超声波检测仪和混凝土回弹仪在结构混凝土同一测区分别测量声速值v(在混凝土中,超声脉冲单位时间内的传播速度)及回弹值R,根据混凝土强度与表面硬度以及超声脉冲在混凝土中传播的规律之间的相关关系推定混凝土强度等级的一种检测方法。
其检测原理是:超声仪发出的声脉冲传入混凝土介质中。
由于声波在混凝土中的传播速度能反映混凝土的密实度,而混凝土的密实度又与混凝土的强度有关,因而超声波在混凝土中的声速与混凝土的强度之间存在相关关系。
混凝土越密实,声波在混凝土中的传播时间越短,声速越大,混凝土强度就越高;反之,混凝土越疏松,声波在混凝土中的传播时间越长,声速越小,混凝土强度也就越低。
因此可以通过测定声波在混凝土中的传播速度来推定混凝土的强度。
2 超声回弹综合法测强的优点。
与单一的回弹法和超声法相比,超声回弹综合法具的独特的优点:2.1 减少了龄期和含水率的影响。
声速值除了受混凝土骨料的影响外还受混凝土龄期和含水率的影响,而回弹值除受表面状态的影响外也受混凝土龄期和含水率的影响,但龄期和含水率对二者的影响有着本质的区别国,混凝土含水率高,超声波的超速就高,而回弹值则偏低凝土龄期越长,声速的增长率会下降,而回弹值反而会因碳化深度增大而提高。
因此二者结合起来测定混凝土强度就可以减少龄期和含水率的影响。
2.2 弥补相互不足。
采用超声回弹综合法检测混凝土构件强度,既可以内外结合,又难能使较高和较低的强度之间相互弥补,能够全面的反映结构混凝土构件的实际质量。
2.3 有效的提高了测试精度。
单一的回弹法和超声波检测会受到多种因素的影响,而综合法能够减少一些因素的干扰,比较全面的反映整体混凝土构件的质量,所以对提高混凝土无损检测的质量具有明显的效果。
3 超声回弹综合法的技术要求。
3.1 抽样方法与测区布置。
单个构件检测时,应该在构件上均匀布置测区,每个构件上测区数量不应该少于10个,按批抽样检测时,按混凝土龄期和混凝土设计强度等级不国而化分检测批,构件抽样数量不少于构件数量的30%,且不应少于10件。
超声回弹综合法检测混凝土强度1.发展概况超声回弹综合法检测混凝土强度,是1966年由罗马尼亚建筑及建筑经济科学研究院首次提出的,并编制了有关技术规程,曾受到各国科技工作者的重视。
1976年我国引进了这一方法,在结合我国具体情况的基础上,许多科研单位进行了大量的试验。
近年来完成了多项科研成果,在结构混凝土工程的质量检测中已获得了广泛的推广应用。
1988年由中国工程标准化委员会批准了我国第一本《超声回弹综合法检测混凝土强度技术规程》(CECS02:88);2005年由中国工程标准化协会修编为《超声回弹综合法检测混凝土强度技术规程》(CECS02:2005)。
混凝土强度的综合法检测,就是采用两种或两种以上的单一方法或参数(力学的、物理的或声学的等)联合测试混凝土强度的方法。
由于综合法,比单一法测试误差小和较宽的适用范围,因此在混凝土的质量控制与检测中的应用愈来愈多。
一般来说,在合理选择各种单一方法组合的前提下,所采用的非破损测试方法越多,混凝土强度的测试精度也越高。
采用综合法测量混凝土强度时应符合以下原则:(1)单一法的仪器性能、测试技术和测试误差都应满足规定的要求;(2)在已查明单一法测强影响因素的基础上,应当采取对测强影响较大且相反的单一法进行综合,以便抵消或减少一些影响因素;(3)综合法比单一法应具有较小的测试误差和较宽的适应范围;(4)综合法适用于确定内部无缺陷部位的混凝土强度。
综合法测定混凝土强度的方法是较多的,如“超声波传播速度—回弹值”、“超声波传播速度—表面硬度”、“超声波传播速度—超声波衰减值”、“超声波传播速度—回弹值—碳化深度”以及“砂浆超声波传播速度—回弹值—碳化深度”等等综合法。
而声速—回弹综合法是国内外研究最多,应用最广的一种方法。
超声回弹综合法是指采用超声仪和回弹仪,在结构混凝土同一测区分别测量声时值及回弹值R,然后利用已建立起来的测强公式推算该测区混凝土强度f cu的一种方法。
