作用于曲面上的静水总压力

《水力学》考试题+参考答案一、单选题（共50题，每题1分，共50分）1、明渠水流由急流向缓流过渡，产生（）|临界坡除外（）。

A、水跃B、水击波C、跌水D、水跌正确答案：A2、水泵的安装高度要受到()的限制。

A、扬程B、流量C、地形条件D、允许吸上真空高度正确答案：D3、紊流过渡粗糙区的沿程阻力系数λ与（）有关，与相对光滑度有关。

A、雷诺数B、相对光滑度C、相对粗糙度D、谢才系数正确答案：A4、绝大多数明渠水流（）都为（）渗流除外|A、层流B、缓流C、急流D、紊流正确答案：D5、均匀流条件下，任一微小流束的水力坡度（）总流的水力坡度。

A、等于B、大于C、小于D、不确定正确答案：A6、临界流时，矩形断面的断面比能等于临界水深的（）倍。

A、1B、1.5C、0.5D、2正确答案：B7、明渠的过水断面水深大于临界水深，据此可判定水流为（）。

A、临界流B、急流C、缓流D、紊流正确答案：C8、水跃函数曲线的上支为（），水流为缓流。

A、增函数B、抛物线C、双曲线D、减函数正确答案：A9、闸底坎为平顶堰，闸门相对开度（）0.65, 水流为堰流。

A、大于B、大于等于C、小于等于D、小于正确答案：A10、能量方程应用过程中，基准面可以任意选，但一定要是（）.。

A、平面B、水平面C、垂直于管轴线的平面D、平行于管轴线的平面正确答案：B11、紊流中，某一瞬时液体质点的流速可称之为（）。

A、瞬时流速B、时均流速C、脉动流速D、紊动强度正确答案：A12、紊流光滑区的沿程阻力系数λ仅与（）有关，与相对光滑度无关。

A、谢才系数B、雷诺数C、相对光滑度D、相对粗糙度正确答案：B13、水流按流线是否为平行的直线或按流速是否沿程变化分为（）和非均匀流。

A、一元流B、二元流C、均匀流D、非均匀流正确答案：C14、在初生弹性波继续发生时，由上游反射回来的减压波已经到达阀门断面，并可能在阀门断面发生正反射，从而部分抵消了水击增压值，使阀门断面的水击压强值有所减小。

《水力学》试题及参考答案一、单选题（共50题，每题1分，共50分）1、水击现象与调压系统的液面波动都属于（）。

A、恒定流B、渐变流C、非恒定流D、急变流正确答案：C2、堰流及闸孔出流都属于明渠（）。

A、缓流B、均匀流C、渐变流D、急变流正确答案：D3、水力计算中的工程大气压强值是（）千帕。

A、98B、101C、100D、101.293正确答案：A4、与静水压强的量测相似，可以用（）来测量动水压强。

A、测压管B、虹吸管C、比压计D、差压计正确答案：A5、突然扩大管段的测压管水头线沿程。

（）A、保持水平B、不确定C、上升D、下降正确答案：C6、测量液体中某一点的相对压强值可以用（）。

A、测压管B、比压计C、压差计D、差压计正确答案：A7、管道中心处的切应力为（），沿半径方向逐渐增大，管壁处达到最大。

A、0B、0.4PaC、0.3PaD、0.2Pa正确答案：A8、管嘴出流的泄流量( )孔口出流的泄流量。

A、相等B、不确定C、大于D、小于正确答案：C9、有一定大小尺寸的实际水流一般称为（）。

A、元流B、微小流束C、流管D、总流正确答案：D10、均质孔隙介质中渗流流速与水力坡度的一次方成（），并与土的性质有关。

A、对数关系B、反比C、平方关系D、正比正确答案：D11、堰流为自由出流，其淹没系数（）1.0。

A、等于B、小于C、小于等于D、大于正确答案：A12、总水头线与基准面之间的几何高度代表了（）的大小。

A、流速水头B、测压管水头C、总水头D、压强水头正确答案：C13、若压力体为实（）压力体，则作用于曲面上的静水总压力的垂直分力的方向（）。

A、与曲面正交B、铅垂向下C、铅垂向上D、与曲面的切平面正交正确答案：B14、水力坡度是表示单位重量液体在单位流程上的（）。

A、水头损失B、位置升高C、位置降低D、压强降低正确答案：A15、圆管均匀层流的流速分布为（）。

A、抛物线B、指数曲线C、直线D、对数曲线正确答案：A16、水跃函数曲线的上支为增函数，水流为缓流，代表（）。

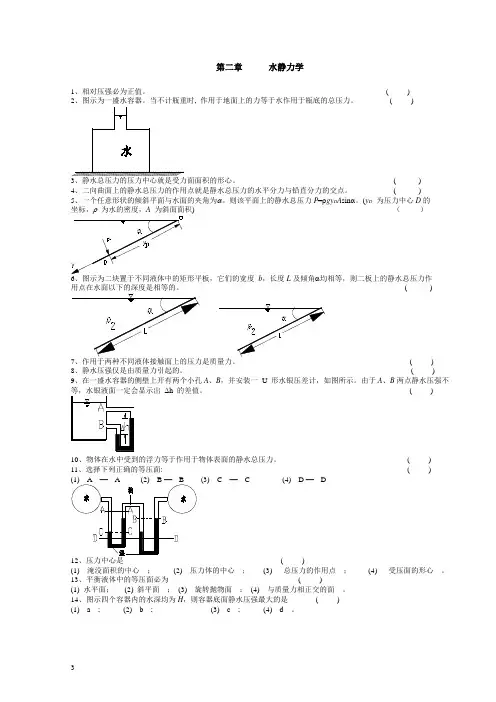

第二章水静力学1、相对压强必为正值。

( )2、图示为一盛水容器。

当不计瓶重时, 作用于地面上的力等于水作用于瓶底的总压力。

( )3、静水总压力的压力中心就是受力面面积的形心。

( )4、二向曲面上的静水总压力的作用点就是静水总压力的水平分力与铅直分力的交点。

( )5、一个任意形状的倾斜平面与水面的夹角为α。

则该平面上的静水总压力P=ρgy D A sinα。

(y D为压力中心D的) （）b，长度L及倾角α均相等，则二板上的静水总压力作( )( )8、静水压强仅是由质量力引起的。

( )9、在一盛水容器的侧壁上开有两个小孔A、B，并安装一U 形水银压差计，如图所示。

由于A、B两点静水压强不∆h 的差值。

( )10、物体在水中受到的浮力等于作用于物体表面的静水总压力。

( )11、选择下列正确的等压面: ( )(3) C − C (4) D − D( )(1) 淹没面积的中心；(2) 压力体的中心；(3) 总压力的作用点；(4) 受压面的形心。

13、平衡液体中的等压面必为( )(1) 水平面；(2) 斜平面；(3) 旋转抛物面；(4) 与质量力相正交的面。

14、图示四个容器内的水深均为H，则容器底面静水压强最大的是( )(1) a ; (2) b ; (3) c ; (4) d 。

15、欧拉液体平衡微分方程( ) (1) 只适用于静止液体；(2) 只适用于相对平衡液体；(3) 不适用于理想液体；(4) 理想液体和实际液体均适用。

16、容器中盛有两种不同重度的静止液体，如图所示，作用在容器A B 壁面上的静水压强分布图应为( ) (1) a (2) d17、液体某点的绝对压强为58 kP a，则该点的相对压强为( )(1) 159.3 kP a；(2) 43.3 kP a；(3) -58 kP a(4) -43.3 kP a。

18、图示的容器a 中盛有重度为ρ1的液体，容器b中盛有密度为ρ1和ρ2的两种液体，则两个容器中曲面AB 上压力体及压力应为( )(1) 压力体相同，且压力相等；(2) 压力体相同，但压力不相等；(3) 压力体不同，压力不相等；1 m 时〔虚线位置〕，闸门上的静水总压力。

水利工程师水力学练习题库（附答案）一、单选题（共40题，每题1分，共40分）1、堰流为淹没出流,其淹没系数[ ]1.0。

A、等于B、小于C、大于D、小于等于正确答案：B2、土坝的浸润线与上游坝坡[ ]。

A、相交B、垂直C、相切D、平行正确答案：B3、通过达西试验发现,在不同尺寸的圆筒和不同类型土的渗流过程中,渗流流量与圆筒的断面面积及水力坡度成正比,并与土的[ ]有关。

A、透水能力B、持水能力C、给水能力D、容水能力正确答案：A4、任一点处所有的运动要素都随时间而变化的水流称为[ ]。

A、恒定流B、非恒定流C、均匀流D、非均匀流正确答案：B5、均匀流为[ ]直线运动。

A、匀加速B、匀减速C、变速D、匀速正确答案：D6、从水流的流线变化情况来看,堰流属于明渠[ ],离心惯性力的影响比A、非恒定流B、均匀流C、渐变流D、急变流正确答案：D7、均匀流动沿流程各过水断面上的断面平均流速[ ]。

A、逐渐增大B、逐渐减小C、保持不变D、不确定正确答案：C8、紊流阻力平方区时的水力阻力以[ ]为主。

A、剪应力B、附加切应力C、粘滞切应力D、正应力正确答案：B9、随着泄水建筑物上游单位重量液体总机械能的增大,相应的收缩水深的[ ]值增大。

A、正常水深B、临界水深C、共轭水深D、非均匀流水深正确答案：C10、平顶堰上闸孔出流为淹没出流,其淹没系数[ ]1.0。

A、小于B、等于C、大于D、小于等于正确答案：A11、设计的渠道流速应不致引起渠槽冲刷,其断面平均流速应[ ]不冲允许流速。

A、等于 1.2 倍的C、等于 0.9 倍的D、大于正确答案：B12、紊流过渡粗糙区的沿程水头损失与断面平均流速的[ ]次方成正比。

A、(1.75,2.0)B、1C、1.75D、2.0正确答案：A13、与微小流束或总流的[ ]呈正交的横断面称为过水断面.A、等速线B、迹线C、流线D、等势线正确答案：C14、单位重量液体从水泵获得的[ ]称为水泵扬程。

第五节 作用于曲面壁上的静水总压力一、 静水总压力的两个分力水工建筑物中常碰到受压面为曲面的情况，如弧形闸门、拱坝坝面、闸墩及边墩等。

其水力计算归为曲面壁静水总压力的求解。

因曲面上各点静水压强的方向也是垂直指向作用面，各点压力互不平行，则求平面壁静水总压力的方法这里不再适用。

但是我们可以将曲面壁上的静水总压力分解为水平方向的力P x 和铅直方向的力P z ，分别求解，然后再根据求合力的法则，求出静水总压力P 。

公式推导如下。

现以弧形闸门AB 为例，讨论曲面壁静水总压力计算问题。

见图2-24。

为了确定P x 、P z ，先取宽度为b （即闸门宽度）、截面为ABC 的水体为脱离体。

z图 2-23(a)(b)(c)注意：从Ａ点向下做一铅直平面AC ，从Ｂ点做一水平面BC ，两平面的相交于Ｃ，由曲面AB 与AC 、BC 平面包围的水体即为ABC 脱离水体，如图2-23（b ）所示，研究该水体的平衡。

在图2-23中P '── 闸门AB 对水体的反作用力，与P 等值反向； x P '、z P '── P '的水平分力和铅直分力；AC P 、BC P ──作用在AC 、BC 面的静水总压力；G ── 脱离体水重。

1. 静水总压力的水平分力分析脱离水体的受力情况，如图2-23(b )所示。

列水平方向的静力平衡方程得：x P '=AC P根据作用力与反作用力大小相等，方向相反的原理，闸门受到的水平分力为x x P P '==AC P （2-33）因AC 为铅直面，而且相当于曲面AB 在铅直投影面上的投影，则由上式可知：作用于曲面壁上静水总压力的水平分力P x 等于作用于该曲面在铅直投影面上的静水总压力。

因此，求水平方向的静水总压力可归结为：将曲面投影到铅直投影平面上，再计算出铅直投影面上所受到的静水总压力即为P 的水平分力P x 。

2. 静水总压力的铅直分力P z根据静力平衡条件，列出铅直方向的静力平衡方程式得：G P P BC z -='由于BC 水平面是以BC 和b 为边的矩形平面，其面积可用A BC 表示，，所处水深为h 2，其面上各点的压强都等于2h γ，则MCBN BC BC V A h P γγ==2式中V MBCN —— 以MCBN 为底面积、b 为宽度的棱柱体体积。

水力学静水压力计算公式---------------------------------------------------------------------- 静水压力的计算方法为：P=ρgh，静水总压力的计算方法如下。

1、平面平面上静水总压力的大小，应等于分布在平面上各点静水压强作用的总压力的总和。

（矢量的加和性）作用在单位宽度的静水总压力，应等于静水压强分布图的面积。

因此整个矩形平面的静水总压力，则等于平面宽度乘以压强分布图的面积。

2、任意平面作用于任意平面上的静水总压力，等于平面形心点上的静水压强与平面面积的乘积。

形心点压强Pc，可理解成整个平面的平均静水压强。

扩展资料：静水压就是指液体所产生的压强，生理学上的静水压就是机体某部位积聚的液体对其周围组织产生的压强。

例如生理学中组织液对毛细血管壁的压力。

作用在平面上静水总压力的大小P等于该平面的面积 A与其形心处的压强pc的乘积，即p＝pcA＝γhcA,hc为平面形心处于液面下的深度，总压力的方向垂直于作用面。

总压力的作用点即压力中心的位置在平面图形形心的下方，二者间的距离，可由计算确定。

作用在曲面上的静水总压力p可分别计算其铅直分力pΖ和水平分力px，然后按力的合成法确定总压力的大小和作用点。

曲面上静水总压力的水平分量等于该曲面的铅直投影平面上的静水总压力，按平面静水总压力的计算方法确定其大小、方向和作用点。

静水总压力的铅直分量等于“压力体”体积内所含液体的重量。

压力体由如下诸面围成：过曲面周界上一切点的铅垂线所构成的曲面；与液面重合的水平面。

若压力体实际上充有液体，则该铅直分力的方向向下。

若压力体并未充有液体，则该铅直分力的方向向上。
