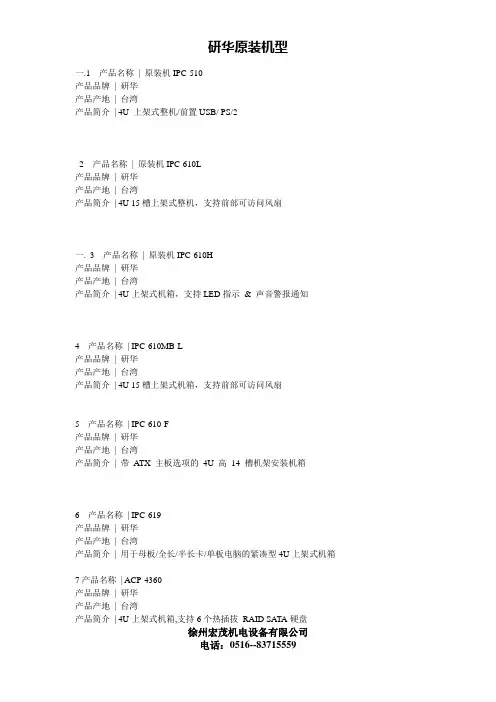

一.1 产品名称| 原装机IPC-510产品品牌| 研华产品产地| 台湾产品简介| 4U 上架式整机/前置USB/ PS/22 产品名称| 原装机IPC-610L产品品牌| 研华产品产地| 台湾产品简介| 4U 15槽上架式整机，支持前部可访问风扇一.3 产品名称| 原装机IPC-610H产品品牌| 研华产品产地| 台湾产品简介| 4U上架式机箱，支持LED指示& 声音警报通知4 产品名称| IPC-610MB-L产品品牌| 研华产品产地| 台湾产品简介| 4U 15槽上架式机箱，支持前部可访问风扇5 产品名称| IPC-610-F产品品牌| 研华产品产地| 台湾产品简介| 带ATX 主板选项的4U 高14 槽机架安装机箱6 产品名称| IPC-619产品品牌| 研华产品产地| 台湾产品简介| 用于母板/全长/半长卡/单板电脑的紧凑型4U上架式机箱7产品名称| ACP-4360产品品牌| 研华产品产地| 台湾产品简介| 4U上架式机箱,支持6个热插拔RAID SA TA硬盘徐州宏茂机电设备有限公司二.你好,现向您介绍的是研华IPC-610工控机的一些系列和参数配置,以下配置仅做为参考研华IPC-610工控机主要特点4U高支持14槽背板/A TX母板前端可安装3个驱动器/1个软驱前置USB/PS2接口能抗冲击，振荡，并且能在高温下稳定工作可支持冗余电源尺寸482x177x480 mm(宽x高x深)以上工控机可按客户要求进行配置1 IPC-610/PCA-6006LV工业主板/P42.8G/1G/160G/DVD/百兆网卡/显卡/2USB/键盘鼠标2 IPC-610/PCA-6006LV工业主板/P43.0G/1G/160G/DVD/百兆网卡/显卡/2USB/键盘鼠标3 IPC-610/PCA-6010VG工业主板/双核1.8G/1G/160G/DVD/千兆网卡/显卡/6USB/键盘鼠标4 IPC-610/PCA-6010VG工业主板/双核2.0G/1G/160G/DVD/千兆网卡/显卡/6USB/键盘鼠标5 IPC-610/PCA-6010VG工业主板/双核2.4G/1G/160G/DVD/千兆网卡/显卡/6USB/键盘鼠标6 IPC-610/PCA-6010VG工业主板/双核2.6G/1G/160G/DVD/千兆网卡/显卡/6USB/键盘鼠标7 IPC-610MB/AIMB-763VG工业母板/双核1.8G/1G/160G/DVD/千兆网卡/显卡/声卡/6USB/键盘鼠标8 IPC-610MB/AIMB-763VG工业母板/双核2.0G/1G/160G/DVD/千兆网卡/显卡/声卡/6USB/键盘鼠标9 IPC-610MB/AIMB-763VG工业母板/双核2.4G/1G/160G/DVD/千兆网卡/显卡/声卡/6USB/键盘鼠标10 IPC-610MB/AIMB-763VG工业母板/双核2.6G/1G/160G/DVD/千兆网卡/显卡/声卡/6USB/键盘鼠标11. IPC-610MB-25LCE/562VG/E5300/2G/250G/DVD/KB/MS/一年12. IPC-610P4R-30H/6010VG/E7400/2G/320G/DVD/KB/MS/一年13. IPC-610/763VG/E5300/1G/250G/DVD/KB/MS/一年徐州宏茂机电设备有限公司。

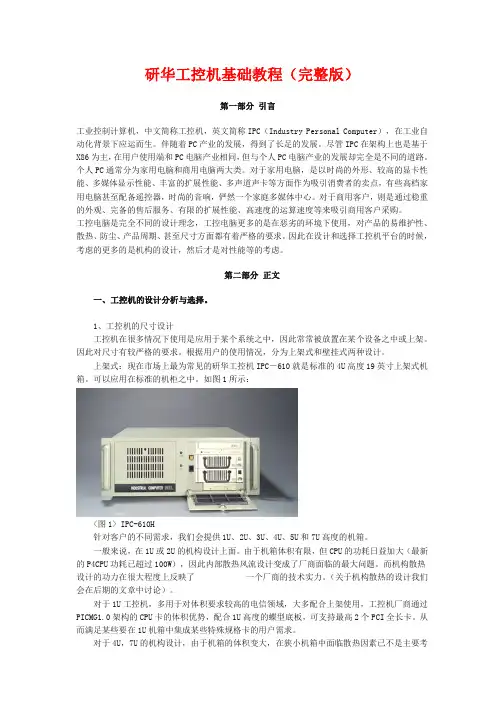

研华工控机基础教程（完整版）第一部分 引言工业控制计算机，中文简称工控机，英文简称IPC（Industry Personal Computer），在工业自动化背景下应运而生。
伴随着PC产业的发展，得到了长足的发展。
尽管IPC在架构上也是基于X86为主，在用户使用端和PC电脑产业相同，但与个人PC电脑产业的发展却完全是不同的道路。
个人PC通常分为家用电脑和商用电脑两大类。
对于家用电脑，是以时尚的外形、较高的显卡性能、多媒体显示性能、丰富的扩展性能、多声道声卡等方面作为吸引消费者的卖点，有些高档家用电脑甚至配备遥控器，时尚的音响，俨然一个家庭多媒体中心。
对于商用客户，则是通过稳重的外观、完备的售后服务、有限的扩展性能、高速度的运算速度等来吸引商用客户采购。
工控电脑是完全不同的设计理念，工控电脑更多的是在恶劣的环境下使用，对产品的易维护性、散热、防尘、产品周期、甚至尺寸方面都有着严格的要求。
因此在设计和选择工控机平台的时候，考虑的更多的是机构的设计，然后才是对性能等的考虑。
第二部分 正文一、工控机的设计分析与选择。
1、工控机的尺寸设计工控机在很多情况下使用是应用于某个系统之中，因此常常被放置在某个设备之中或上架。
因此对尺寸有较严格的要求。
根据用户的使用情况，分为上架式和壁挂式两种设计。
上架式：现在市场上最为常见的研华工控机IPC－610就是标准的4U高度19英寸上架式机箱。
可以应用在标准的机柜之中。
如图1所示：<图1> IPC-610H针对客户的不同需求，我们会提供1U、2U、3U、4U、5U和7U高度的机箱。
一般来说，在1U或2U的机构设计上面。
由于机箱体积有限，但CPU的功耗日益加大（最新的P4CPU功耗已超过100W），因此内部散热风流设计变成了厂商面临的最大问题。
而机构散热设计的功力在很大程度上反映了 一个厂商的技术实力。
（关于机构散热的设计我们会在后期的文章中讨论）。
对于1U工控机，多用于对体积要求较高的电信领域，大多配合上架使用，工控机厂商通过PICMG1.0架构的CPU卡的体积优势，配合1U高度的蝶型底板，可支持最高2个PCI全长卡。

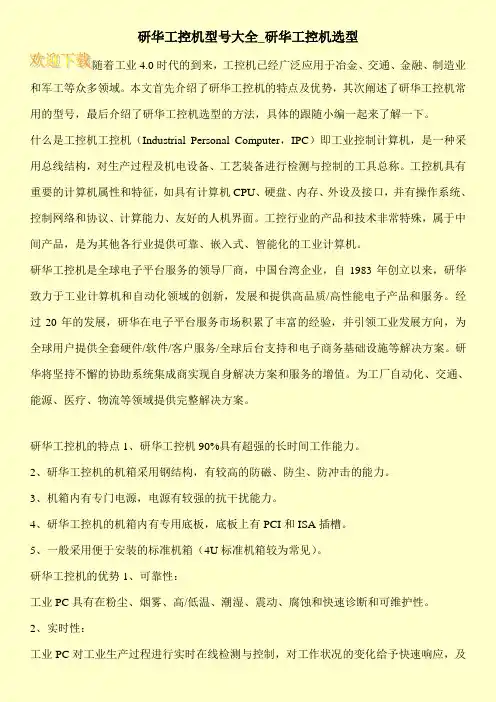

研华工控机型号大全_研华工控机选型随着工业4.0时代的到来，工控机已经广泛应用于冶金、交通、金融、制造业和军工等众多领域。
本文首先介绍了研华工控机的特点及优势，其次阐述了研华工控机常用的型号，最后介绍了研华工控机选型的方法，具体的跟随小编一起来了解一下。
什么是工控机工控机（Industrial Personal Computer，IPC）即工业控制计算机，是一种采用总线结构，对生产过程及机电设备、工艺装备进行检测与控制的工具总称。
工控机具有重要的计算机属性和特征，如具有计算机CPU、硬盘、内存、外设及接口，并有操作系统、控制网络和协议、计算能力、友好的人机界面。
工控行业的产品和技术非常特殊，属于中间产品，是为其他各行业提供可靠、嵌入式、智能化的工业计算机。
研华工控机是全球电子平台服务的领导厂商，中国台湾企业，自1983年创立以来，研华致力于工业计算机和自动化领域的创新，发展和提供高品质/高性能电子产品和服务。
经过20年的发展，研华在电子平台服务市场积累了丰富的经验，并引领工业发展方向，为全球用户提供全套硬件/软件/客户服务/全球后台支持和电子商务基础设施等解决方案。
研华将坚持不懈的协助系统集成商实现自身解决方案和服务的增值。
为工厂自动化、交通、能源、医疗、物流等领域提供完整解决方案。
研华工控机的特点1、研华工控机90%具有超强的长时间工作能力。
2、研华工控机的机箱采用钢结构，有较高的防磁、防尘、防冲击的能力。
3、机箱内有专门电源，电源有较强的抗干扰能力。
4、研华工控机的机箱内有专用底板，底板上有PCI和ISA插槽。
5、一般采用便于安装的标准机箱（4U标准机箱较为常见）。
研华工控机的优势1、可靠性：工业PC具有在粉尘、烟雾、高/低温、潮湿、震动、腐蚀和快速诊断和可维护性。
2、实时性：工业PC对工业生产过程进行实时在线检测与控制，对工作状况的变化给予快速响应，及。
