User ManualMIC-3042A/B4U高、8槽、配有标准cPCI电源的CompactPCI TM机箱版权声明随附本产品发行的文件为研华公司2008年版权所有，并保留相关权利。

针对本手册中相关产品的说明，研华公司保留随时变更的权利，恕不另行通知。

未经研华公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。

本手册以提供正确、可靠的信息为出发点。

但是研华公司对于本手册的使用结果，或者因使用本手册而导致其它协力厂商的权益受损，概不负责。

认可声明PICMG TM、 CompactPCI TM和PICMG TM、CompactPCI TM标志是 PCI工业计算机制造厂商协会的注册商标。

所有其他产品名或商标均为各自所属方的财产。

CE本设备已通过CE 测试，符合以屏蔽电缆进行外部接线的环境规格标准。

建议用户使用屏蔽电缆，此种电缆可从研华公司购买。

如需订购，请与当地分销商联系。

产品质量保证（一年）从购买之日起，研华为原购买商提供一年的产品质量保证。

但对那些未经授权的维修人员维修过的产品并不进行质量保证。

研华对于不正确的使用、灾难、错误安装产生的问题有免责权利。

如果研华产品出现故障，在质保期内我们提供免费维修或更换服务。

对于出保产品，我们将会酌情收取材料费、人工服务费用。

请联系您的销售人员了解详细情况。

如果您认为您购买的产品出现了故障，请遵循以下步骤：1.收集您所遇到的问题的信息（例如，CPU主频、使用的研华产品及其它软件、硬件等）。

请注意屏幕上出现的任何不正常信息显示。

2.打电话给您的供货商，描述故障问题。

请借助手册，产品和任何有帮助的信息。

3.如果您的产品被诊断发生故障，请从您的供货商那里获得RMA（ReturnMaterial Authorization）序列号。

这可以让我们尽快的进行故障产品的回收。

4.请仔细的包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明（如销售发票）。

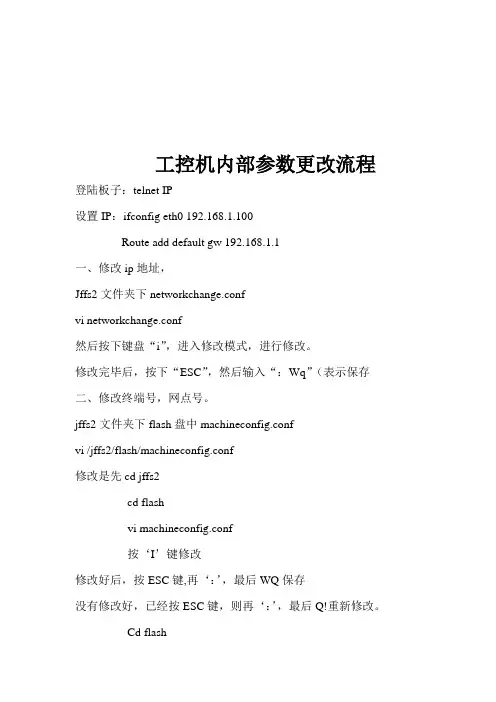

工控机内部参数更改流程登陆板子：telnet IP设置IP：ifconfig eth0 192.168.1.100Route add default gw 192.168.1.1一、修改ip地址，Jffs2文件夹下networkchange.confvi networkchange.conf然后按下键盘“i”，进入修改模式，进行修改。

修改完毕后，按下“ESC”，然后输入“：Wq”（表示保存二、修改终端号，网点号。

jffs2文件夹下flash盘中machineconfig.confvi /jffs2/flash/machineconfig.conf修改是先cd jffs2cd flashvi machineconfig.conf按‘I’键修改修改好后，按ESC键,再‘：’，最后WQ保存没有修改好，已经按ESC键，则再‘：’，最后Q!重新修改。

Cd flashCat machineconfig.conf看蹲位、服务器IP、arrangei=10.255.254.19调度中心IP等等信息。

如有误差：vi machineconfig.conf按‘I’键修改修改好后，按ESC键,再‘：’，最后WQ保存修改有误，已经按ESC键，再‘：’，最后Q!重新修改。

备注：在修改参数之前先把进程杀掉：killCd jffs2 cd flash cd faildir 然后ls 列出看那个文件值大？然后rm删掉那个常用命令：cd 是进入文件夹cd .. 是返回上层目录ps –a (列出进程)kill 是杀掉进程chmod –R 777 jffs2设置最大权限cd jffs2 ./main &（重新运行程序）reboot –f(重启工控机)cat (查看数据)ls (列出文件)修改改时间：date 月日时间年份HwclockHwclock -w进入工控机用超级终端设57600和硬件（无）telnet 里面设置PS显示所有进程。

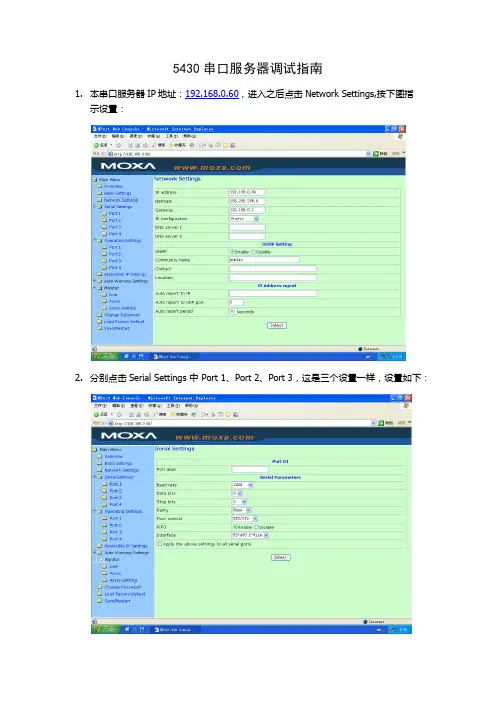

5430串口服务器调试指南
1.本串口服务器IP地址：19
2.168.0.60，进入之后点击Network Settings,按下图指
示设置：
2.分别点击Serial Settings 中 Port 1、Port 2、Port 3，这是三个设置一样，设置如下：
3.分别点击Operating Settings 中 Port 1、Port 2、Port 3，这是三个设置一样，设置
如下：
注意：4个接口其中3 个是用于485通讯一个用于422通讯，现将1、2、3口用于485通讯，4口用于422通讯，所以Serial Setting 和 Operating Settings中的Port 4可以不用设置。

但需要注意的是Operating Settings中Port 4的Local TCP port 不能设为8000可设为8001或8002。

4.在Montor的Line中可以查看当前接口内人员定位服务器的IP地址，例如当前用
的是第三个接口，那么在Port 3中可以看到人员定位服务器的IP地址为
192.168.0.60。

具体如下图所示：
5.在Monitor Async中可以监测到当前接口的发送和接收数据，当TxCnt和RxCnt都有数据时说明通讯正常。

具体如下图所示：。

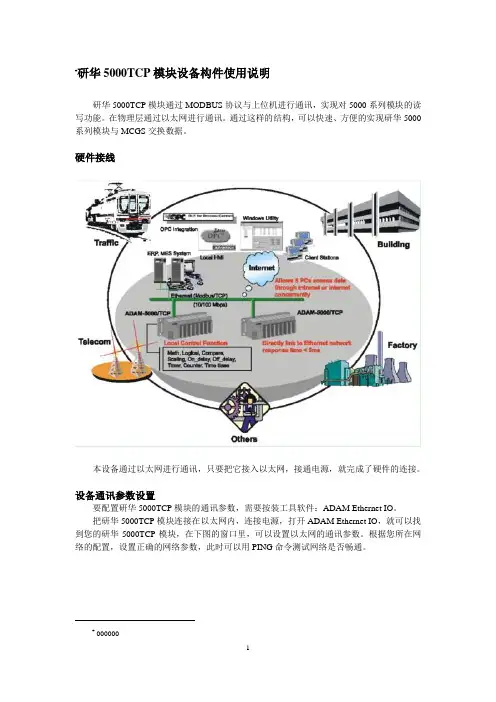

#研华5000TCP模块设备构件使用说明研华5000TCP模块通过MODBUS协议与上位机进行通讯，实现对5000系列模块的读写功能。

在物理层通过以太网进行通讯。

通过这样的结构，可以快速、方便的实现研华5000系列模块与MCGS交换数据。

硬件接线本设备通过以太网进行通讯，只要把它接入以太网，接通电源，就完成了硬件的连接。

设备通讯参数设置要配置研华5000TCP模块的通讯参数，需要按装工具软件：ADAM Ethernet IO。

把研华5000TCP模块连接在以太网内，连接电源，打开ADAM Ethernet IO，就可以找到您的研华5000TCP模块，在下图的窗口里，可以设置以太网的通讯参数。

根据您所在网络的配置，设置正确的网络参数，此时可以用PING命令测试网络是否畅通。

# 000000此时，可以从窗口左边的树状列表中看到研华5000TCP模块扩展槽上插入的模块，可以查看模块的实时数值，并设置参数。

（如下图）属性设置要使MCGS能正确操作研华5000TCP模块，首先需要添加“通用TCP/IP父设备”，并设置通讯参数：●●本地IP地址：设置为本机设定的IP。

●●远程IP地址：设置为模块的IP地址，其他的参数请设置为与上图一致。

在“通用TCP/IP父设备”下添加“研华ADAM5000TCP”，并设置如下参数●●设备地址：这里的地址是一个十进制数，根据模块右侧的DIP开关确定。

●●内部属性：内部属性用于设置PLC的读写通道，以便后面进行设备通道连接，从而把设备中的数据送入实时数据库中的指定数据对象或把数据对象的值送入设备指定的通道输出研华ADAM5000TCP设备构件把寄存器的通道分为只读，只写，读写三种情况，只读用于把研华ADAM5000TCP中的数据读入到MCGS的实时数据库中，只写通道用于把MCGS实时数据库中的数据写入到研华ADAM5000TCP中，读写则可以从研华ADAM5000TCP中读数据，也可以往PLC中写数据。

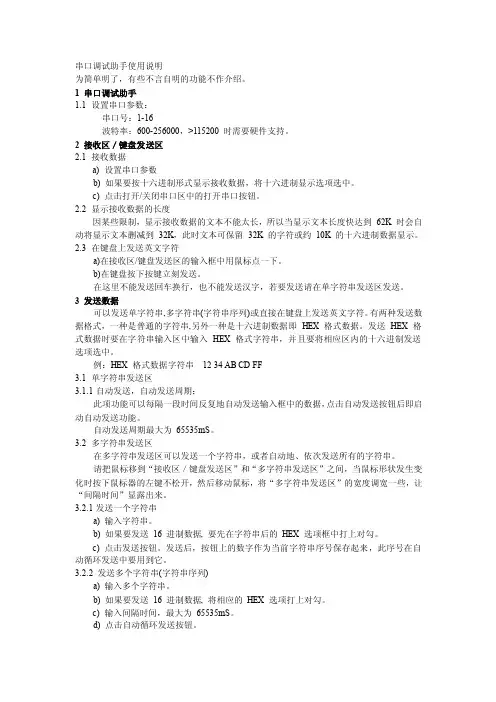

串口调试助手使用说明为简单明了，有些不言自明的功能不作介绍。

1 串口调试助手1.1 设置串口参数：串口号：1-16波特率：600-256000，>115200 时需要硬件支持。

2 接收区／键盘发送区2.1 接收数据a) 设置串口参数b) 如果要按十六进制形式显示接收数据，将十六进制显示选项选中。

c) 点击打开/关闭串口区中的打开串口按钮。

2.2 显示接收数据的长度因某些限制，显示接收数据的文本不能太长，所以当显示文本长度快达到62K 时会自动将显示文本删减到32K，此时文本可保留32K 的字符或约10K 的十六进制数据显示。

2.3 在键盘上发送英文字符a)在接收区/键盘发送区的输入框中用鼠标点一下。

b)在键盘按下按键立刻发送。

在这里不能发送回车换行，也不能发送汉字，若要发送请在单字符串发送区发送。

3 发送数据可以发送单字符串,多字符串(字符串序列)或直接在键盘上发送英文字符。

有两种发送数据格式，一种是普通的字符串,另外一种是十六进制数据即HEX 格式数据。

发送HEX 格式数据时要在字符串输入区中输入HEX 格式字符串，并且要将相应区内的十六进制发送选项选中。

例：HEX 格式数据字符串12 34 AB CD FF3.1 单字符串发送区3.1.1自动发送，自动发送周期：此项功能可以每隔一段时间反复地自动发送输入框中的数据，点击自动发送按钮后即启动自动发送功能。

自动发送周期最大为65535mS。

3.2 多字符串发送区在多字符串发送区可以发送一个字符串，或者自动地、依次发送所有的字符串。

请把鼠标移到“接收区／键盘发送区”和“多字符串发送区”之间，当鼠标形状发生变化时按下鼠标器的左键不松开，然后移动鼠标，将“多字符串发送区”的宽度调宽一些，让“间隔时间”显露出来。

3.2.1发送一个字符串a) 输入字符串。

b) 如果要发送16 进制数据, 要先在字符串后的HEX 选项框中打上对勾。

c) 点击发送按钮。

EKI-152X用户使用文档目录EKI-152X用户使用文档 (1)目录 (2)1.研华串行设备服务器配置工具安装方法 (3)2.连接EKI-152X (5)3.查看设备相关信息 (6)3.1 查看设备信息 (6)3.2 查看MAC地址和配置IP地址 (7)3.3 设备固件升级 (8)3.4 恢复出厂默认配置 (9)4.设备操作模式配置 (10)4.1 设置操作模式 (10)4.2 虚拟COM模式 (10)4.2.1 正常访问模式 (13)4.2.2 多主机访问模式 (14)4.3 USDG模式 (17)4.3.1 TCP/UDP协议Server模式 (17)4.3.2 TCP/UDP协议Client模式 (18)5. 配置案例 (22)5.1 VCOM模式下通讯 (22)5.1.1 正常模式 (22)5.1.2 多访问模式（共享COM端口模式） (24)5.2 USDG模式下通讯 (25)5.2.1 TCP/UDP协议下点对点模式 (25)5.2.2 TCP/UDP协议下点对多点模式 (27)5.2.3 主动与一台远程主机建立连接 (29)5.2.4 主动与多台远程主机建立连接 (30)5.3 多种串行设备间通讯 (32)附录一：案例索引 (36)附录二：功能应用 (36)研华EKI-152X系列是支持RS-232/422/485的串口设备联网服务器，例如将PLC、仪表、传感器和扫描器等设备联入基于TCP/IP的以太网。

他们允许几乎所有带串口的设备接入并共享以太网络。

EKI-152X提供了多种操作：串口重定向（虚拟串口）、TCP Server/Client模式、UDP模式。

通过安装研华重定向软件，标准串口操作非常容易地实现重定向到EKI串口服务器，现有软件也能够保证对先前设备及今后设备的兼容性。

在TCP Server/Client模式、UDP模式下，EKI-152X保证了使用API标准网络的网络软件的兼容性。

工控机内部参数更改流程登陆板子：telnet IP设置IP：ifconfig eth0 192.168.1.100Route add default gw 192.168.1.1一、修改ip地址，Jffs2文件夹下networkchange.confvi networkchange.conf然后按下键盘“i”，进入修改模式，进行修改。

修改完毕后，按下“ESC”，然后输入“：Wq”（表示保存二、修改终端号，网点号。

jffs2文件夹下flash盘中machineconfig.confvi /jffs2/flash/machineconfig.conf修改是先cd jffs2cd flashvi machineconfig.conf按‘I’键修改修改好后，按ESC键,再‘：’，最后WQ保存没有修改好，已经按ESC键，则再‘：’，最后Q!重新修改。

Cd flashCat machineconfig.conf看蹲位、服务器IP、arrangei=10.255.254.19调度中心IP等等信息。

如有误差：vi machineconfig.conf按‘I’键修改修改好后，按ESC键,再‘：’，最后WQ保存修改有误，已经按ESC键，再‘：’，最后Q!重新修改。

备注：在修改参数之前先把进程杀掉：killCd jffs2 cd flash cd faildir 然后ls 列出看那个文件值大？然后rm删掉那个常用命令：cd 是进入文件夹cd .. 是返回上层目录ps –a (列出进程)kill 是杀掉进程chmod –R 777 jffs2设置最大权限cd jffs2 ./main &（重新运行程序）reboot –f(重启工控机)cat (查看数据)ls (列出文件)修改改时间：date 月日时间年份HwclockHwclock -w进入工控机用超级终端设57600和硬件（无）telnet 里面设置PS显示所有进程。

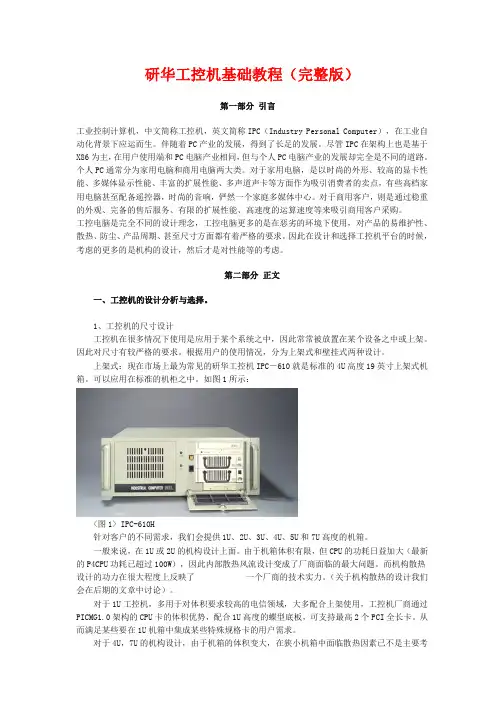

研华工控机基础教程（完整版）第一部分 引言工业控制计算机，中文简称工控机，英文简称IPC（Industry Personal Computer），在工业自动化背景下应运而生。

伴随着PC产业的发展，得到了长足的发展。

尽管IPC在架构上也是基于X86为主，在用户使用端和PC电脑产业相同，但与个人PC电脑产业的发展却完全是不同的道路。

个人PC通常分为家用电脑和商用电脑两大类。

对于家用电脑，是以时尚的外形、较高的显卡性能、多媒体显示性能、丰富的扩展性能、多声道声卡等方面作为吸引消费者的卖点，有些高档家用电脑甚至配备遥控器，时尚的音响，俨然一个家庭多媒体中心。

对于商用客户，则是通过稳重的外观、完备的售后服务、有限的扩展性能、高速度的运算速度等来吸引商用客户采购。

工控电脑是完全不同的设计理念，工控电脑更多的是在恶劣的环境下使用，对产品的易维护性、散热、防尘、产品周期、甚至尺寸方面都有着严格的要求。

因此在设计和选择工控机平台的时候，考虑的更多的是机构的设计，然后才是对性能等的考虑。

第二部分 正文一、工控机的设计分析与选择。

1、工控机的尺寸设计工控机在很多情况下使用是应用于某个系统之中，因此常常被放置在某个设备之中或上架。

因此对尺寸有较严格的要求。

根据用户的使用情况，分为上架式和壁挂式两种设计。

上架式：现在市场上最为常见的研华工控机IPC－610就是标准的4U高度19英寸上架式机箱。

可以应用在标准的机柜之中。

如图1所示：<图1> IPC-610H针对客户的不同需求，我们会提供1U、2U、3U、4U、5U和7U高度的机箱。

一般来说，在1U或2U的机构设计上面。

由于机箱体积有限，但CPU的功耗日益加大（最新的P4CPU功耗已超过100W），因此内部散热风流设计变成了厂商面临的最大问题。

而机构散热设计的功力在很大程度上反映了 一个厂商的技术实力。

（关于机构散热的设计我们会在后期的文章中讨论）。

对于1U工控机，多用于对体积要求较高的电信领域，大多配合上架使用，工控机厂商通过PICMG1.0架构的CPU卡的体积优势，配合1U高度的蝶型底板，可支持最高2个PCI全长卡。

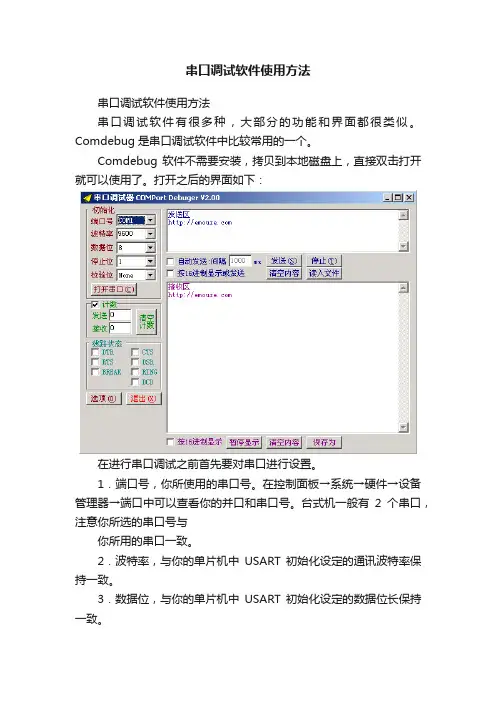

串口调试软件使用方法串口调试软件使用方法串口调试软件有很多种，大部分的功能和界面都很类似。

Comdebug是串口调试软件中比较常用的一个。

Comdebug软件不需要安装，拷贝到本地磁盘上，直接双击打开就可以使用了。

打开之后的界面如下：在进行串口调试之前首先要对串口进行设置。

1．端口号，你所使用的串口号。

在控制面板→系统→硬件→设备管理器→端口中可以查看你的并口和串口号。

台式机一般有2个串口，注意你所选的串口号与你所用的串口一致。

2．波特率，与你的单片机中USART初始化设定的通讯波特率保持一致。

3．数据位，与你的单片机中USART初始化设定的数据位长保持一致。

4．停止位，与你的单片机中USART初始化设定的停止位数保持一致。

5．校验位，与你的单片机中USART初始化设定的校验位保持一致。

6．打开串口，在进行调试之前首先要点击打开串口；如果要关闭串口，点击关闭串口。

7．计数，选中此功能，则软件自动计数发送字节数与接收字节数。

8．发送，显示累计发送字节数。

9．接收，显示累计接收字节数。

10．清空计数，将显示数据清0。

11．线路状态，在三线通讯中暂无涉及。

12．选项，保持默认值即可。

13．退出，退出软件。

14．发送区，PC发给单片机的字符写在此处，点击发送，即可以将数据发给单片机。

15．自动发送，顾名思义。

后面为自动发送时间间隔。

16．按16进制显示和发送，显示字符的ascii码。

比如‘T’显示为‘0x54’。

17．发送，将需要发送给单片机的字符写在发送区，点击发送，即可将数据发给单片机。

18．停止，自动发送时，点击停止，则停止发送。

19．清空内容，清空发送区内容20．读入文件，发送文件时，选择从这里打开。

21．接收区，PC收到的从单片机发送过来的字符在这里显示。

22．按16进制显示，显示字符的ascii码。

23．暂停显示，停止显示接收内容。

24．清空内容，清空显示内容。

25．保存为，将接收到的单片机发送的字符保存起来。

串口设置详解本节主要讲解设置串口的主要方法。

如前所述，设置串口中最基本的包括波特率设置，校验位和停止位设置。

串口的设置主要是设置struct termios结构体的各成员值，如下所示：＃include<termios.h>struct termio{ unsigned short c_iflag; /* 输入模式标志*/unsigned short c_oflag; /* 输出模式标志*/unsigned short c_cflag; /* 控制模式标志*/unsigned short c_lflag; /*本地模式标志*/unsigned char c_line; /* line discipline */unsigned char c_cc[NCC]; /* control characters */};在这个结构中最为重要的是c_cflag，通过对它的赋值，用户可以设置波特率、字符大小、数据位、停止位、奇偶校验位和硬件流控等。

另外c_iflag 和c_cc 也是比较常用的标志。

在此主要对这3 个成员进行详细说明。

c_cflag 支持的常量名称如表6.10 所示。

其中设置波特率为相应的波特率前加上‘B’，由于数值较多，本表没有全部列出。

表6.10 c_cflag支持的常量名称CBAUD 波特率的位掩码B0 0波特率（放弃DTR）《嵌入式Linux应用程序开发详解》——第6章、文件IO编程……续表B1800 1800波特率B2400 2400波特率B4800 4800波特率B9600 9600波特率B19200 19200波特率B38400 38400波特率B57600 57600波特率B115200 115200波特率EXTA 外部时钟率EXTB 外部时钟率CSIZE 数据位的位掩码CS5 5个数据位CS6 6个数据位CS7 7个数据位CS8 8个数据位CSTOPB 2个停止位（不设则是1个停止位）CREAD 接收使能PARENBPARODD校验位使能使用奇校验而不使用偶校验HUPCL 最后关闭时挂线（放弃DTR）CLOCAL 本地连接（不改变端口所有者）LOBLK 块作业控制输出CNET_CTSRTS 硬件流控制使能在这里，对于c_cflag成员不能直接对其初始化，而要将其通过“与”、“或”操作使用其中的某些选项。

串口、串口服务器使用及调试技巧汇总1.串口的自我测试测试串口是好是坏的办法：用导线把2、3脚短路，然后使用串口调试助手，手动发送一个（或多个）字节，如果接受区能收到同样的字节，则说明串口是好的，能正常工作。

否则，串口有问题。

加串口服务器后，该方法依然适用，且不论交叉线还是直连线。

2.串口测试模拟串口的测试可以用电脑来模拟一台设备，不一定非要有实际的设备。

波特率也可以模拟。

3.485转换器232-485转换器，实际上也是一个485-232转换器，两种方式都可以使用。

4.尝试使用多款串口调试助手使用一款串口调试助手出了问题，如提示串口被占用之类的信息，并不等价于串口有问题，也有可能是调试助手本身的软件有问题。

这个时候可以尝试换一款软件。

5.串口服务器的两种使用方法：虚拟串口与IP形式。

（注意：这两种方式基本上是等价的，但是，遇到其中一种无法连接的时候，可以尝试使用另外一种方式，即监控软件可能仅支持其中的一种。

）第一种：虚拟串口首先，使用“串口服务器调试工具”获得串口服务器的IP，如下图所示；其次，使用安装并使用COM port over TCP/IP软件，将串口服务器虚拟成串口，如下图所示。

注意：最好是虚拟成COM3或更靠后的，避免出现意料不到的冲突。

再次，串口服务器的工作模式选择——TCP realport，如下图所示。

最后，使用普通的串口调试助手，进行调试。

第二种：IP形式首先，在获知串口服务器IP的前提下，使用“网络调试助手-踏雪无痕修正版”直接进行调试。

相关的设置，协议类型必须选择第三项“TCP客户端”，IP地址填写串口服务器的实际IP，服务器端口号，如果是端口串口服务器，填写10001，如果是多口串口服务器，则填写1000X，X代表对应的端口。

如下图所示。

其次，串口服务器的工作模式选择——TCP/UDP Socket，如下图所示。

最后，开始调试。

6.如何判断串口直连线或者交叉线的好坏？测试一根串口直连线或者交叉线是否是好的，不能只简单地测量3根线（2、3、5脚），还要考虑这3根线有没有可能与其它的未使用的线相连。

串口调试助手使用说明为简单明了，有些不言自明的功能不作介绍。

1 串口调试助手1.1 设置串口参数：串口号：1-16波特率：600-256000，>115200 时需要硬件支持。

2 接收区／键盘发送区2.1 接收数据a 设置串口参数b 如果要按十六进制形式显示接收数据，将十六进制显示选项选中。

c 点击打开/关闭串口区中的打开串口按钮。

2.2 显示接收数据的长度因某些限制，显示接收数据的文本不能太长，所以当显示文本长度快达到 62K 时会自动将显示文本删减到 32K，此时文本可保留 32K 的字符或约 10K 的十六进制数据显示。

2.3 在键盘上发送英文字符a在接收区/键盘发送区的输入框中用鼠标点一下。

b在键盘按下按键立刻发送。

在这里不能发送回车换行，也不能发送汉字，若要发送请在单字符串发送区发送。

3 发送数据可以发送单字符串,多字符串(字符串序列或直接在键盘上发送英文字符。

有两种发送数据格式，一种是普通的字符串,另外一种是十六进制数据即 HEX 格式数据。

发送 HEX 格式数据时要在字符串输入区中输入 HEX 格式字符串，并且要将相应区内的十六进制发送选项选中。

例：HEX 格式数据字符串12 34 AB CD FF3.1 单字符串发送区3.1.1自动发送，自动发送周期：此项功能可以每隔一段时间反复地自动发送输入框中的数据，点击自动发送按钮后即启动自动发送功能。

自动发送周期最大为 65535mS。

3.2 多字符串发送区在多字符串发送区可以发送一个字符串，或者自动地、依次发送所有的字符串。

请把鼠标移到“接收区／键盘发送区”和“多字符串发送区”之间，当鼠标形状发生变化时按下鼠标器的左键不松开，然后移动鼠标，将“多字符串发送区”的宽度调宽一些，让“间隔时间”显露出来。

3.2.1发送一个字符串a 输入字符串。

b 如果要发送 16 进制数据, 要先在字符串后的 HEX 选项框中打上对勾。

c 点击发送按钮。

研华工控机BIOS设置译本对照BIOS SETUP UTILITY /BIOS设置实用程序Main主要AMIBIOS电脑故障声音提示全解Version :00.00.00版本Build Date:00/00/00创建日期ID :1210X019信息编号Processor处理器Intel(R)Atom(TM)***************英特尔（R）的原子（TM System Memory系统存储器Size大小:2039MBSystem Time系统时间[00:00:00] System Date系统日期[Thu 00/00/0000/]Use [ENTER],[TAB] or [SHIFT-TAB] to select a field.使用[进入]，[标签]或[ shift-tab ]选择一个字段。

Use [+] or [-] to configure system time.使用[ + ]或[ - ]配置系统时间← Select Screen 选择屏幕↑↓ Select Item 选择项目+ - Change Field 更改字段Tab Select Field 选项卡中选择字段F1 General Help F1帮助F10 Save and Exit F10保存并退出ESC Exit ESC退出V02.61 (C)Copyright 1985-2006,American Megatrends,Inc. v02.61（C）版权1985-2006年，美国大趋势，公司--------------------------------------------------------------------------------------------------------------------------------- Advanced高级设置设定Advanced Settings高级设置WARNING: Setting wrong values in below sections may cause system malfunction.警告：在下面设置错误的值可能导致系统故障。

研华主板bios设置方法你们知道怎么设置研华主板的BIOS吗?下面是店铺带来研华主板bios设置方法的内容，欢迎阅读!研华主板bios的设置方法：1. 设置系统日期和时间在标准BIOS设置界面中通过按方向键移动光标到Date和Time 选项上，然后按翻页键Page Up/Page Down或+/&S722键，即可对系统的日期和时间进行修改。

2. IDE接口设置IDE接口设置主要是对IDE设备的数量、类型和工作模式进行设置。

计算机主板中一般有两个IDE接口插槽，一条IDE数据线最多可以接两个IDE设备，所以在一般的计算机中最多可以连接4个IDE设备。

IDE接口设置中各项的含义如下：IDE Primary Master：第一组IDE插槽的主IDE接口。

IDE Primary Slave：第一组IDE插槽的从IDE接口。

IDE Secondary Master：第二组IDE插槽的主IDE接口。

IDE Secondary Slave：第二组IDE插槽的从IDE接口。

选择一个IDE接口后，即可通过Page Up/Page Down或+/-键来选择硬盘类型：Manual、None或Auto。

其中，Manual表示允许用户设置IDE设备的参数。

None则表示开机时不检测该电脑BIOS的设置，一般用的最多的是设置电脑的第一启动项，比如要用关盘装某些软件，就需要设置BIOS，将BIOS第一启动项设置为光驱启动，这样，电脑重新启动后即可进入关盘安装软件了。

当然还可以在电脑BIOS中，查看电脑的健康状况，比如CPU温度等。

IDE接口上的设备，即屏蔽该接口上的IDE设备，Auto表示自动检测IDE设备的参数。

建议用户使用Auto，以便让系统能够自动查找硬盘信息。

3. 设置软驱(Drive A/Drive B)Drive A和Drive B选项用于选择安装的软驱类型。

一般的主板BIOS都支持两个软盘驱动器，在系统中称为A盘和B盘，对应在BIOS 设置中为Drive A和Drive B。

工控机内部参数更改流程登陆板子：telnet IP设置IP：ifconfig eth0 192.168.1.100Route add default gw 192.168.1.1一、修改ip地址，Jffs2文件夹下networkchange.confvi networkchange.conf然后按下键盘“i”，进入修改模式，进行修改。

修改完毕后，按下“ESC”，然后输入“：Wq”（表示保存二、修改终端号，网点号。

jffs2文件夹下flash盘中machineconfig.confvi /jffs2/flash/machineconfig.conf修改是先cd jffs2cd flashvi machineconfig.conf按‘I’键修改修改好后，按ESC键,再‘：’，最后WQ保存没有修改好，已经按ESC键，则再‘：’，最后Q!重新修改。

Cd flashCat machineconfig.conf看蹲位、服务器IP、arrangei=10.255.254.19调度中心IP等等信息。

如有误差：vi machineconfig.conf按‘I’键修改修改好后，按ESC键,再‘：’，最后WQ保存修改有误，已经按ESC键，再‘：’，最后Q!重新修改。

备注：在修改参数之前先把进程杀掉：killCd jffs2 cd flash cd faildir 然后ls 列出看那个文件值大？然后rm删掉那个常用命令：cd 是进入文件夹cd .. 是返回上层目录ps –a (列出进程)kill 是杀掉进程chmod –R 777 jffs2设置最大权限cd jffs2 ./main &（重新运行程序）reboot –f(重启工控机)cat (查看数据)ls (列出文件)修改改时间：date 月日时间年份HwclockHwclock -w进入工控机用超级终端设57600和硬件（无）telnet 里面设置PS显示所有进程。

研华串口寄存器功能介绍研华串口卡的串口寄存器和PC机标准的COM1口COM2口的寄存器功能一样。

每个串口由8位寄存器组成。

每位寄存器都有不同的功能。

下面通过PC机的标准COM来说明各位寄存器的功能。

PC机上，COM1和COM2的地址是3F8~3FF及2F8~2FF，在这个范围内的每个地址都有不同的功能，这些功能分别通过寄存器来实现，读写这些寄存器就可以执行与串行端口相关的功能。

而所谓的寄存器就是暂时存放信息的地方，这些被存放在此的信息是以位的形式存储，通常以8个位（一个字节）作为一个单位。

读写这些寄存器地址的同时，也就是读取这些代表的状态或控制某些功能。

上表中，3F8，3F9及2F8，2F9分别有两种功能，显然还需要其他寄存器的信号来加以区别。

在串行通信中，这一点是通过使用传输线控制寄存器（LCR）上的第7位来实现的。

这个位被称为分频器锁存器存取位（Divistor Latch Access Bit,DLAB）,当DLAB为0时，表示读写信息寄存器和中断启动寄存器；当DLAB为1时，表示读写波特率分频器的内容。

以下是各寄存器的说明：●BDR：设置使用串行通信的传输速度。

串口波特率和数据格式的设置：首先向LCR（传输线控制寄存器）的高位写入1（即DLAB为1），然后再设置波特率：在基地址和基地址+1的地方写入的数据为1843200/（16*波特率）。

然后设置LCR，最后设置Modem控制寄存器和中断允许寄存器。

波特率数值=1843200/（16*波特率）（十进制，可转化为十六进制）outportb(0x3fb,0x80); 对LCR的最高位置‘1',是说明以下为输入波特率因子outportb(0x3f8,0x0c); //outportb(0x3f8+0,0x0C)输入波特率因子的低8位/9600outportb(0x3f9,0x00); //outportb(0x3f8+1,0x00) 输入波特率因子的高8位●DR 先令DLAB为0，再读取3F8就等于读取被传送到COM1的信息。
