XL型动力配电柜说明书

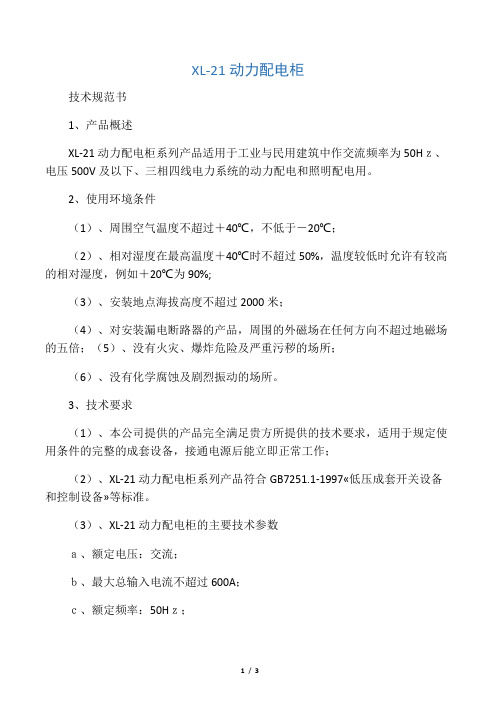

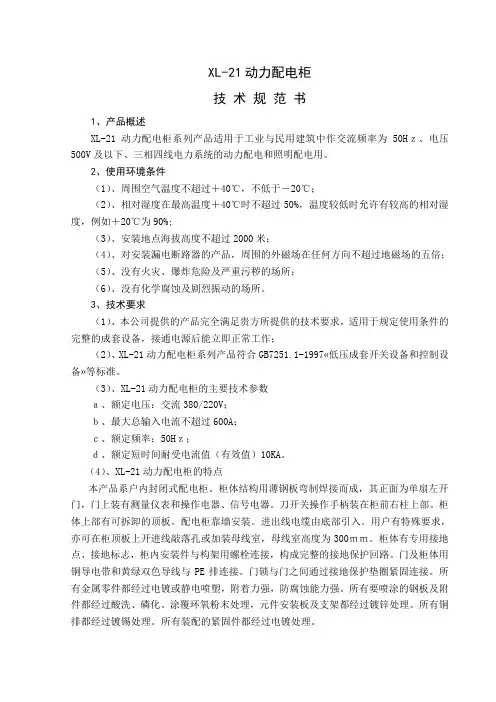

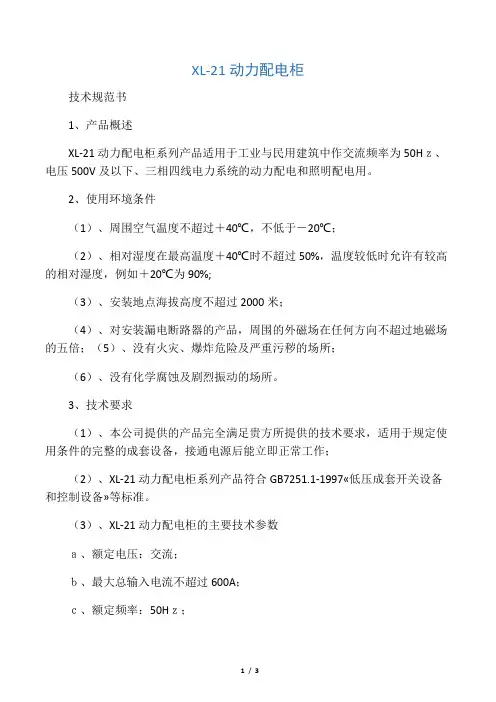

XL-21动力配电柜技术规范书1、产品概述XL-21动力配电柜系列产品适用于工业与民用建筑中作交流频率为50Hｚ、电压500V及以下、三相四线电力系统的动力配电和照明配电用。

2、使用环境条件（1）、周围空气温度不超过＋40℃，不低于－20℃；（2）、相对湿度在最高温度＋40℃时不超过50%，温度较低时允许有较高的相对湿度，例如＋20℃为90%;（3）、安装地点海拔高度不超过2000米；（4）、对安装漏电断路器的产品，周围的外磁场在任何方向不超过地磁场的五倍；（5）、没有火灾、爆炸危险及严重污秽的场所；（6）、没有化学腐蚀及剧烈振动的场所。

3、技术要求（1）、本公司提供的产品完全满足贵方所提供的技术要求，适用于规定使用条件的完整的成套设备，接通电源后能立即正常工作；（2）、XL-21动力配电柜系列产品符合GB7251.1-1997«低压成套开关设备和控制设备»等标准。

（3）、XL-21动力配电柜的主要技术参数ａ、额定电压：交流380/220V；ｂ、最大总输入电流不超过600A；ｃ、额定频率：50Hｚ；ｄ、额定短时间耐受电流值（有效值）10KA。

（4）、XL-21动力配电柜的特点本产品系户内封闭式配电柜。

柜体结构用薄钢板弯制焊接而成，其正面为单扇左开门，门上装有测量仪表和操作电器、信号电器。

刀开关操作手柄装在柜前右柱上部。

柜体上部有可拆卸的顶板。

配电柜靠墙安装。

进出线电缆由底部引入。

用户有特殊要求，亦可在柜顶板上开进线敲落孔或加装母线室，母线室高度为300ｍｍ。

柜体有专用接地点、接地标志，柜内安装件与构架用螺栓连接，构成完整的接地保护回路。

门及柜体用铜导电带和黄绿双色导线与PE排连接。

门锁与门之间通过接地保护垫圈紧固连接。

所有金属零件都经过电镀或静电喷塑，附着力强，防腐蚀能力强。

所有要喷涂的钢板及附件都经过酸洗、磷化、涂覆环氧粉末处理，元件安装板及支架都经过镀锌处理。

所有铜排都经过镀锡处理。

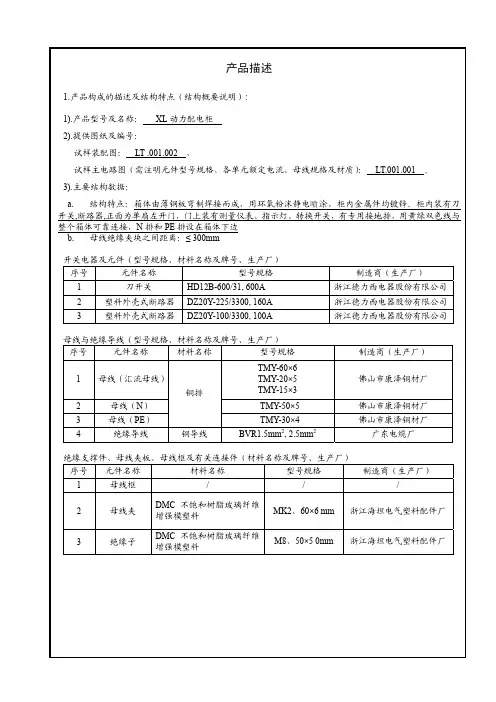

1. 产品构成的描述及结构特点（结构概要说明）:1).产品型号及名称： XL 动力配电柜 2).提供图纸及编号：试样装配图： LT .001.002 ，试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质）： LT.001.001 。

3).主要结构数据：a ． 结构特点：噴箱体由薄钢板弯制焊接而成，用环氧粉沫静电涂，柜内金属件均镀锌。

柜内装有刀开关,断路器,正面为单扇左开门，门上装有测量仪表、指示灯、转换开关，有专用接地排，用黄绿双色线与整个箱体可靠连接，N 排和PE 排设在箱体下边b ． 母线绝缘夹块之间距离：≤ 300mm开关电器及元件（型号规格、材料名称及牌号、生产厂） 序号 元件名称 型号规格 制造商（生产厂）1 刀开关 HD12B-600/31, 600A 浙江德力西电器股份有限公司2 塑料外壳式断路器 DZ20Y-225/3300, 160A 浙江德力西电器股份有限公司3塑料外壳式断路器DZ20Y-100/3300, 100A浙江德力西电器股份有限公司母线与绝缘导线（型号规格、材料名称及牌号、生产厂） 序号 元件名称 材料名称 型号规格 制造商（生产厂） 1 母线（汇流母线）TMY-60×6TMY-20×5 TMY-15×3 佛山市康泽铜材厂 2 母线（N ） TMY-50×5 佛山市康泽铜材厂 3 母线（PE ） 铜排TMY-30×4佛山市康泽铜材厂4绝缘导线铜导线 BVR1.5mm 2, 2.5mm 2广东电缆厂绝缘支撑件、母线夹板、母线框及有关连接件（材料名称及牌号、生产厂） 序号 元件名称 材料名称 型号规格 制造商（生产厂）1 母线框 / //2 母线夹 DMC 不饱和树脂玻璃纤维增强模塑料MK2、60×6 mm 浙江海坦电气塑料配件厂3绝缘子DMC 不饱和树脂玻璃纤维增强模塑料M8、50×5 0mm浙江海坦电气塑料配件厂4).开关柜的壳体材料及尺寸：采用钢型材，板材厚度2mm，整柜采用焊接组装而成；柜宽：700mm 柜高：1700mm 柜深：350mm主要组成部件：铭牌、柜体骨架、母线系统、绝缘支撑件、一次电器元件及二次电器元件等。

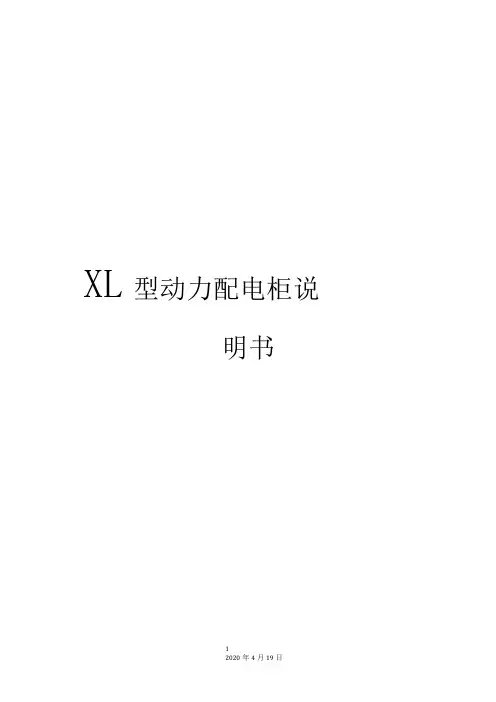

XL型动力配电柜说
明书
1

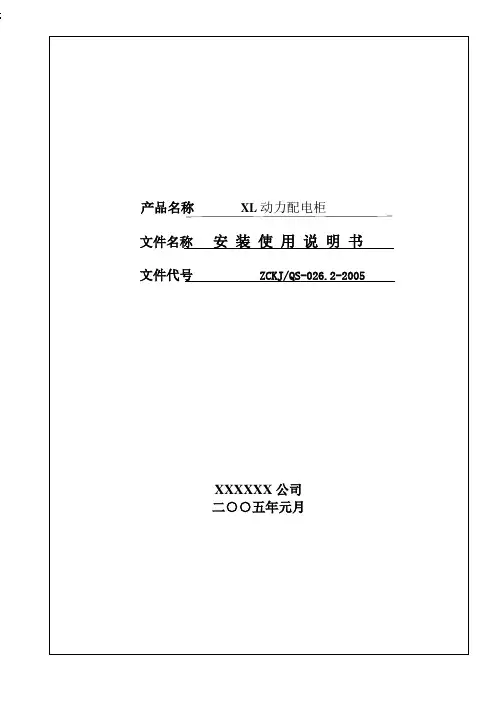

XL型低压动力配电柜
安装使用说明书

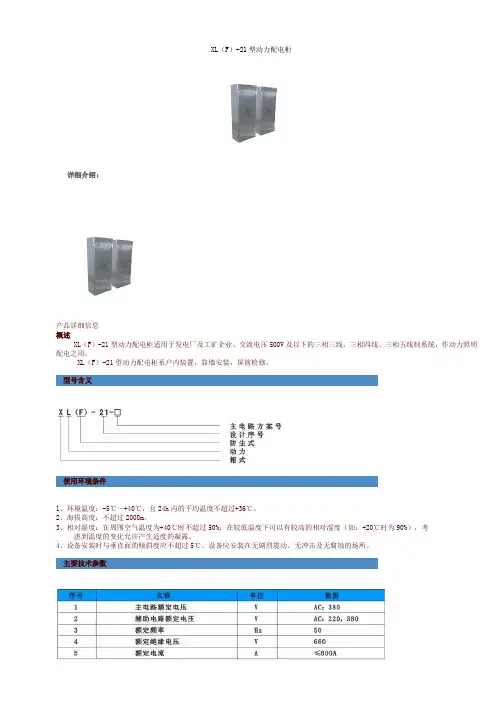

XL(F)-21型动力配电柜
一 .概述：
XL型低压动力配电柜均采用国内自行设计的新型组件，外壳用钢板弯制而成，具有结构紧凑，检修方便，线路线路方案能够灵活组合等特点；配电柜除了可装空气断路器和熔断器作为断路保护外，还可装有接触器和热继电器，箱前门可装操作按钮和指示灯，以及需配刀开关时，其刀开关操作手柄装于箱前右柱上部，能够作为切换电源之用，配电箱前面有门，门打开后，配电箱内全部设备敞露，便于检修维护。

XL型动力配电柜用于工矿企业，交流频率50Hz、电压500V以下IT系统，TN-C系统，TT系统(原称三相三线、三相四线电力系统)作动力、照明配电用。

二.型号含义：
主电路方案号主设计序号防尘式动力箱式
三.主要技术参数:
XL(F)-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。

其基本结构采用钢板弯制及角钢焊接而成。

前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器
和热继电器。

门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

订货时应提供如下资料：
1、产品的全部型号（包括主电路方案号和辅助电路方案号）；
2、主电路系统图，柜的平面排列图；
3、辅助电路电气原理图；
4、柜内元器件清单（主母线规格）；
5、柜体颜色（如无要求，则按浅驼灰色供货）；
6、柜体尺寸（如无要求，则由我公司根据情况自定）；
其它与产品正常使用条件不符的特殊要求。

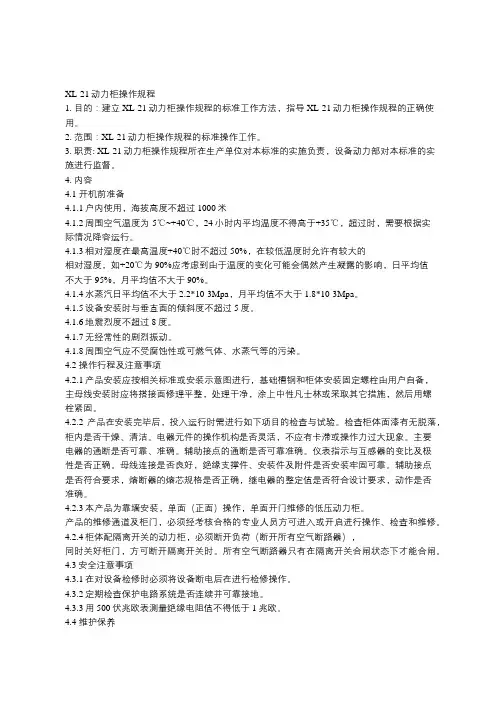

XL-21动力柜操作规程1. 目的：建立XL-21动力柜操作规程的标准工作方法，指导XL-21动力柜操作规程的正确使用。

2. 范围：XL-21动力柜操作规程的标准操作工作。

3. 职责: XL-21动力柜操作规程所在生产单位对本标准的实施负责，设备动力部对本标准的实施进行监督。

4. 内容4.1 开机前准备4.1.1户内使用，海拔高度不超过1000米4.1.2周围空气温度为-5℃~+40℃，24小时内平均温度不得高于+35℃，超过时，需要根据实际情况降容运行。

4.1.3相对湿度在最高温度+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃为90%应考虑到由于温度的变化可能会偶然产生凝露的影响，日平均值不大于95%，月平均值不大于90%。

4.1.4水蒸汽日平均值不大于2.2*10-3Mpa，月平均值不大于1.8*10-3Mpa。

4.1.5设备安装时与垂直面的倾斜度不超过5度。

4.1.6地震烈度不超过8度。

4.1.7无经常性的剧烈振动。

4.1.8周围空气应不受腐蚀性或可燃气体、水蒸气等的污染。

4.2 操作行程及注意事项4.2.1产品安装应按相关标准或安装示意图进行，基础槽钢和柜体安装固定螺栓由用户自备，主母线安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采取其它措施，然后用螺栓紧固。

4.2.2产品在安装完毕后，投入运行时需进行如下项目的检查与试验。

检查柜体面漆有无脱落，柜内是否干燥、清洁。

电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。

主要电器的通断是否可靠、准确。

辅助接点的通断是否可靠准确。

仪表指示与互感器的变比及极性是否正确。

母线连接是否良好，绝缘支撑件、安装件及附件是否安装牢固可靠。

辅助接点是否符合要求，熔断器的熔芯规格是否正确，继电器的整定值是否符合设计要求，动作是否准确。

4.2.3本产品为靠墙安装，单面（正面）操作，单面开门维修的低压动力柜。

产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操作、检查和维修。

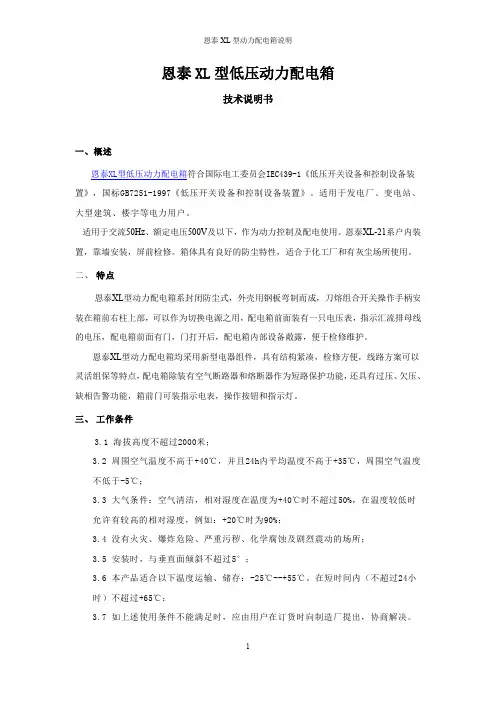

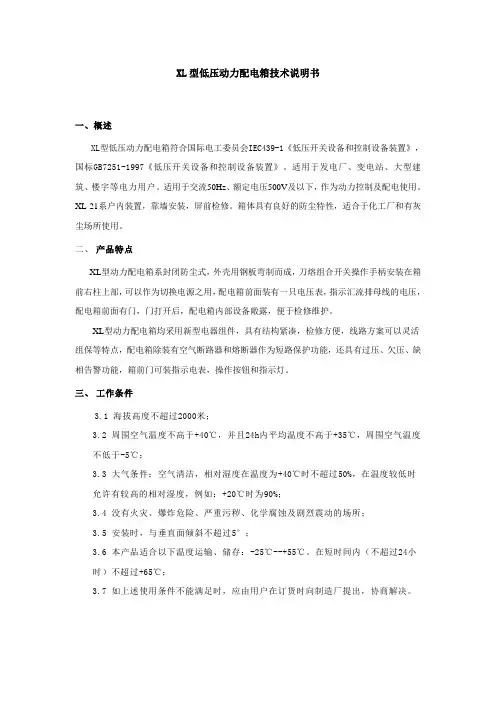

恩泰XL型低压动力配电箱技术说明书一、概述恩泰XL型低压动力配电箱符合国际电工委员会IEC439-1《低压开关设备和控制设备装置》，国标GB7251-1997《低压开关设备和控制设备装置》。

适用于发电厂、变电站、大型建筑、楼宇等电力用户。

适用于交流50Hz、额定电压500V及以下，作为动力控制及配电使用。

恩泰XL-21系户内装置，靠墙安装，屏前检修。

箱体具有良好的防尘特性，适合于化工厂和有灰尘场所使用。

二、特点恩泰XL型动力配电箱系封闭防尘式，外壳用钢板弯制而成，刀熔组合开关操作手柄安装在箱前右柱上部，可以作为切换电源之用，配电箱前面装有一只电压表，指示汇流排母线的电压，配电箱前面有门，门打开后，配电箱内部设备敞露，便于检修维护。

恩泰XL型动力配电箱均采用新型电器组件，具有结构紧凑，检修方便，线路方案可以灵活组保等特点，配电箱除装有空气断路器和熔断器作为短路保护功能，还具有过压、欠压、缺相告警功能，箱前门可装指示电表，操作按钮和指示灯。

三、工作条件3.1 海拔高度不超过2000米；3.2 周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-5℃；3.3 大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，例如：+20℃时为90%；3.4 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；3.5 安装时，与垂直面倾斜不超过5°；3.6 本产品适合以下温度运输、储存：-25℃--+55℃。

在短时间内（不超过24小时）不超过+65℃；3.7 如上述使用条件不能满足时，应由用户在订货时向制造厂提出，协商解决。

四、参数序号名称单位数据1 额定电压V 380/220 VAC2 最大额定工作电流 A 6003 额定绝缘电压V 6604 频率Hz 505 防护等级IP306 短时耐受电流kA 187 短时耐受电流kA 36五、使用、维护和检修恩泰XL型动力配电箱在检修后，在投入运行前需进行下列检查和检验：5.1 检查动力配电箱内电器元件、二次接线是否符合图纸要求；5.2 检查手动操作的刀开关、空气开关是否灵活，无卡扎现象；5.3 检查所装设的电器设备接触是否良好、是否符合该电器设备的本身使用要求；5.4 检查动力配电箱内无异物，检查紧固螺钉是否松动。

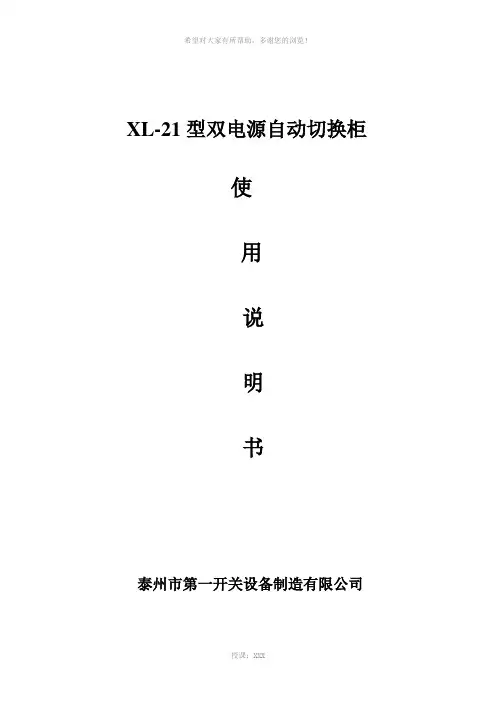

XL-21型双电源自动切换柜使用说明书泰州市第一开关设备制造有限公司XL-21型双电源自动切换柜XL-21型系列双电源自动切换柜是专门为建筑、铁路、工厂流水线、医院、船舶、通信基站等不能停电的场所专门设计的配电设备，该设备主要用于电源的接入、自动切换，以满足当市电停电后，油机供电时，工作人员不便现场值守的要求。

箱门控制器上设有市电工作指示，油机工作指示；市电、油机工作电压指示表。

机柜下部位设有进出线孔。

使进出接线灵活、方便，整个机柜结构紧凑、可靠。

机箱还可根据用户要求设有远端遥信端子，供远端集中监控一、使用环境海拔高度不超过2000米；环境温度不高于40℃，不低于-5℃；相对湿度不大于95%；无爆炸危险介质环境；无雨雪侵害环境；无振动冲击的地方；二、用途交流50赫兹，额定电压至660V，直流额定电压440V，额定电流至630A。

用于不频繁接通与分断电路。

三、性能参数四、操作说明XL-21型系列双电源自动切换柜以ATS系列双路电磁自动转换开关为核心功能器件选配CY-DCU智能电子控制器可实现各种用途的控制和保护。

1、ATS系列双路电磁自动转换开关具有以下特点：体积小、外形美观。

触点的投入、断开均由电磁力驱动，切换速度快。

触点的接触压力由弹簧提供，不受电源电压波动的影响。

电磁线圈的励磁电流只在切换瞬间存在，稳态时无需操作用电流，节能显著，亦无温升发热及电磁噪音现象。

开关本身具有灭弧装置，可带负荷操作。

触点材料采用耐电弧能力极强的银钨合金。

开关本身具有电气和机械双重互锁机构，确保双路电源可靠转换，互不干涉。

2、ATS的电器性能与机械性能3、CY-DCU型智能化电子控制器适合于控制所有双电路电磁式转换开关的CY-DCU型智能化电子控制器是我公司采用进口芯片，并采用环氧浇铸技术制作而成的高新技术产品，它除了具有外形美观、体积小、检测可靠、抗振动、防冲击等特点外，还具有以下重要功能：指示转换开关当前接入电源的工作状态；（2）指示转换开关当前的工作状态；（3）接入的双路电源中任一路电源停止供电时，其能控制转换开关自动切换至另一路电源供电；（4）双路电源同时供电时，电子控制器控制转换开关至主电源优先供电；（5）通过电子控制器面板上控制开关的选择，可实现转换开关的手动、自动及远程控制；（6）双路可提供0～30S以内或更长时间的延时；（7）当优先供电的主电源发生失压、欠压和缺相故障时CY-DCU型智能化电子制器能控制转换开关自动切换至另一路电源供电；说明：A1，B1，C1，N1接主电源三相四线，若是三相三线则N1接地；A2，B2，C2，N2接备用电源三相四线，若是三相三线则N2接地；L1接主电源单相高电位输入，为主电源合闸指示；L2接备用电源单相高电位输入，为备用电源合闸指示；M1 M2；M3 M4均为开关量输出；五、外部接线1、ATS系列双路电磁自动转换开关上部铜排从左向右分别接主电源（市电）的A1、B1、C1、N1相。

v1.0 可编辑可修改XL-21动力柜电柜使用说明书版编制：谢小军校核：周清平审定：批准：华自科技股份有限公司目录1产品概述 (1)2环境条件 (1)3型号含义 (1)4技术参数 (2)5结构功能 (2)6使用与维护 (3)8订货须知 (5)1产品概述XL-21型动力配电柜适用于发电厂、变电站、民用建筑及工矿企业等额定频率50Hz，额定电压380V，额定电流600A以下三相交流系统，作为电能的转换、分配，或现场负荷就地操作控制之用。

2环境条件2.1户内使用，海拔高度不超过1000米；2.2周围空气温度为-5℃~+40℃，24小时内平均温度不得高于+35℃，超过时，需要根据实际情况降容运行；2.3相对湿度在最高温度+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响，日平均值不大于95%，月平均值不大于90%；2.4水蒸汽日平均值不大于*10-3Mpa，月平均值不大于*10-3Mpa；2.5设备安装时与垂直面的倾斜度不超过5度；2.6地震烈度不超过8度；2.7无经常性的剧烈振动；2.8周围空气应不受腐蚀性或可燃气体、水蒸气等的污染；2.9当使用环境特殊或有其它要求时需与制造厂协商。

3型号含义XL-21设计序号动力用配电柜（箱）4技术参数5结构功能本配电柜柜体结构用钢板弯制焊接而成，其正面为单扇左开门，门上装有电压表、电流表等测量仪表和操作元件、信号元件。

一般情况下，刀开关操作手柄安装在箱前右侧上部，配电柜靠墙安装，进出线电缆由底部引入。

用户有特殊要求，亦可在箱顶盖板上开进线敲落孔或加装母线室。

本配电柜可单独成柜，或组合成柜。

5.1主要功能分类：进线、馈电、电动机控制。

5.2主要组成部分：柜体、柜门（可装仪表）、后封板、眉头、上进出线孔封板、母排、电器元件、母线夹板、绝缘支撑件、绝缘子、辅材等。

5.3操作方式：正面操作。

5.4安装方式：户内式、固定垂直安装。
