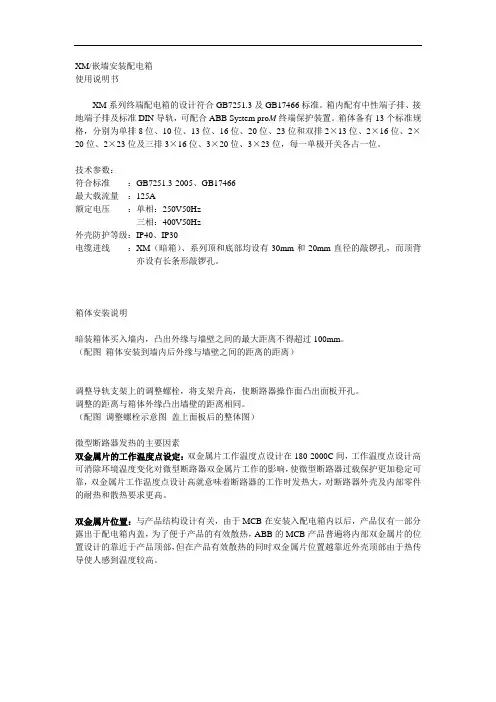

XM/嵌墙安装配电箱使用说明书XM系列终端配电箱的设计符合GB7251.3及GB17466标准。

箱内配有中性端子排、接地端子排及标准DIN导轨，可配合ABB System pro M终端保护装置。

箱体备有13个标准规格，分别为单排8位、10位、13位、16位、20位、23位和双排2×13位、2×16位、2×20位、2×23位及三排3×16位、3×20位、3×23位，每一单极开关各占一位。

技术参数：符合标准：GB7251.3-2005、GB17466最大载流量：125A额定电压：单相：250V50Hz三相：400V50Hz外壳防护等级：IP40、IP30电缆进线：XM（暗箱）、系列顶和底部均设有30mm和20mm直径的敲锣孔，而顶背亦设有长条形敲锣孔。

箱体安装说明暗装箱体买入墙内，凸出外缘与墙壁之间的最大距离不得超过100mm。

（配图箱体安装到墙内后外缘与墙壁之间的距离的距离）调整导轨支架上的调整螺栓，将支架升高，使断路器操作面凸出面板开孔。

调整的距离与箱体外缘凸出墙壁的距离相同。

（配图调整螺栓示意图盖上面板后的整体图）微型断路器发热的主要因素双金属片的工作温度点设定：双金属片工作温度点设计在180-2000C间，工作温度点设计高可消除环境温度变化对微型断路器双金属片工作的影响，使微型断路器过载保护更加稳定可靠，双金属片工作温度点设计高就意味着断路器的工作时发热大，对断路器外壳及内部零件的耐热和散热要求更高。

双金属片位置：与产品结构设计有关，由于MCB在安装入配电箱内以后，产品仅有一部分露出于配电箱内盖，为了便于产品的有效散热，ABB的MCB产品普遍将内部双金属片的位置设计的靠近于产品顶部，但在产品有效散热的同时双金属片位置越靠近外壳顶部由于热传导使人感到温度较高。

A 、B —进出线端子 C-------操作手柄 D-------断路器顶端E-------磁脱扣器线圈正确使用漏电保护器应注意几个问题(1)漏电保护器使用之前,应作动态特性试验.检查动作时间,漏电电流值是否符合要求;漏电保护开关一般在新安装或使用一个月后,在带电状态下,应定期按动试验按钮,以检查保护性能是否正常可靠.若按下试验按钮,开关分闸,则说明漏电开关有故障需检修或更换.(2)发生保护器动作跳闸,须先看一下白色漏电指示按钮.若按钮已跳起凸出,则线路中出现漏 电故障,应先查明原因,排除故障,再将漏电指示按钮掀下复位闭合开关;若漏电指示按钮没有凸起,则是过载故障.严禁私自拆除保护器而强行送电.(3)在漏电保护范围内出现触电,漏电事故而保护器未动作,应首先查明原因,排除故障后方可 使用.(4)漏电保护是一种有效的触电后备保护措施,但它不能代替其它一切保护措施.采用漏电保护时,应同时考虑漏电保护与其它保护措施的相互配合,以便对触电进行最有效的保护.S250S S260 A AB B CC D DEE。

低压电气配电柜、操作台、操作箱使用说明书中冶南方（武汉）自动化有限公司二○一六年四月目录MCC配电柜变频调速柜电气操作台箱小型动力配电柜配电箱2.1、PLC柜1.产品概述：我公司依托于强大的研发、设计能力，根据用户需求，量身设计非标PLC控制柜，完成多行业的生产线全功能自动化控制。

配合HMI、控制台、箱等多种电气成套设备，具备报警、系统诊断、紧急停车等控制功能，并实现与其他设备的联动，满足各行业的智能化控制管理需求。

PLC控制柜具有过载、短路、缺相保护等保护功能。

它具有结构紧凑、工作稳定、功能齐焊接双重连接组合，顶置吊环与刚插件之间连接，四周围板都能卸下来，方便多个单柜并柜连接，底板都是活动盖板，保证走线方便灵活。

2.2 MCC低压配电柜1.产品概述：MCC电机控制中心是将各种电机控制单元及计量设备高度集成的电气成套设备，用于对单台电机和整条生产线电机进行统一的控制盒保护。

2.产品分类：MCC低压配电柜按柜型可分为GWF低压配电柜，GGD交流低压配电柜，GCK低压抽出式配电柜。

3.使用环境条件（1）、周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。

（2）、大气条件：空气清洁，相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度，例如+20℃时为90%,但应考虑到温度变化，有可能会偶然（3（4（5所。

（64.GWF低压配电柜GWF低压配电柜将配电回路设计成纵横分隔的结构，将设备分别置于单独的小室内，使主母线系统、配电母线系统、功能单元、电缆连接空间相互隔离，保证了低压开关柜在检修、维护时的独立性和安全性，能防止故障的扩大并避免触电的危险，实现设备的安全供配电。

a)基本参数额定电流：In=630A~5000A额定短时耐受电流:Icw=30kA, 65kA额定工作电压：Ue=400V额定绝缘电压：Ui=660V防护等级：IP30基本尺寸：2200（H）X800（W）X800（D）4.2（1（2数孔（（44.3GW F封闭式中冶南方（武汉）自动化有限公司配电柜5.GGD交流低压配电柜GGD型交流低压配电柜适用于发电厂、变电所、工业企业等电力用户，作为交流50 Hz，额定工作电压380V，额定电流3150A以下的配电系统中作为动力、照明及配电设备的电能转换，分配与控制之用，产品分断能力高、线路方案灵活、组合方便、实用性强、结构新颖。

X M（Z M X）型照明配电箱技术规范书一概述XM照明配电箱系列产品主要用于各种民建住宅、厂矿、企业、商店、旅馆、机场、车站（港口）、机关、高层建筑等场所，安装在户内，作为照明配电、移动用电设备及电能计量的线路中的过载、短路、漏电保护及线路转换之用。

产品符合GB7251.3«低压成套开关设备和控制设备»等标准。

2、产品技术条件2.2 技术条件2.2.1 额定电压：220V/380V2.2.2 额定频率：50Hz2.2.3 额定电流：≤400A2.2.4 额定漏电动作电流：主回路不超过0.1A；分支回路不超过0.03A；2.2.5 额定漏电不动作电流：主回路不超过0.05A；分支回路不超过0.015A；2.2.6 额定漏电动作时间：不超过0.1S；2.2.7 额定短时间耐受电流值：（有效值）4.5KA。

2.3产品描述2.3.1安装方式：挂墙暗装；2.3.2操作方式：单面操作；2.3.3接线方式：电缆进出线；2.3.4配电箱规格：单排20位，配7个开关，16~40A；2.3.5尺寸参考：面盖尺寸(mm)，465(L)×252(W)×19(H)底箱尺寸(mm), ，450(L)×224(W)×94(H)；2.3.6箱体材料：面盖(塑料)，底箱(采用1.0mm钢板制造，表面通过静电喷塑技术处理，坚固耐用，具有极好的耐腐蚀性。

为加位而设的可敲落片，左右各4×9mm)；2.4结构特点2.4.1该型产品采用薄钢板折弯焊接而成，箱体上下两侧备有活动的敲落孔以方便电缆进出。

敲落孔数量按进出线回路数考虑。

箱内进出线回路数严格按照设计院图纸执行。

2.4.2配电箱为单扇左开门，门上可根据用户要求装役测量仪表、转换开关、信号灯等元件。

打开门后，全部电器敞露，便于检修维护。

箱门通过铰链与壳体联成一体,可开启大于90度转动灵活。

2.4.3箱体有专用接地点、接地标志，箱内的电器组件的金属支架均满足技术条件规定的接地，且同时与专门的接地导体可靠连接，构成完整的接地保护电路。

低压电气配电柜、操作台、操作箱使用说明书中冶南方（武汉）自动化有限公司二○一六年四月目录概述 (3)供货范围的产品介绍 (3)低压配电柜的运行维护 (16)低压配电柜检修维护保养方案 (18)安全注意事项 (18)结束语 (20)一、概述：本说明适用于中冶南方（武汉）自动化有限公司给日照酸再生供货的MCC柜、PLC柜、操作台、操作箱。

二、供货范围的产品介绍:主要产品包括：PLC柜MCC配电柜变频调速柜电气操作台箱小型动力配电柜配电箱2.1、PLC柜1.产品概述：我公司依托于强大的研发、设计能力，根据用户需求，量身设计非标PLC控制柜，完成多行业的生产线全功能自动化控制。

配合HMI、控制台、箱等多种电气成套设备，具备报警、系统诊断、紧急停车等控制功能，并实现与其他设备的联动，满足各行业的智能化控制管理需求。

PLC控制柜具有过载、短路、缺相保护等保护功能。

它具有结构紧凑、工作稳定、功能齐全。

可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DSC）控制系统。

PLC控制柜能适应各种大小规模的工业自动化控制场合。

2.使用环境条件（1）、周围空气温度：最高温度+55℃，最低温度-15℃；（2）、环境湿度：日平均相对湿度不大于90%，月平均相对湿度不大于85%；（3）、海拔：设备安装场所最大海拔高度1000米；（4）、地震：地震烈度不超过8度；（5）、周围空气：应不受腐蚀性或可燃性气体、水蒸汽等明显污染；（6）、无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足I类要求。

3.结构特点控制柜体使用优质冷轧钢板一次加工成型的九折弯立柱，使用刚插件和焊接双重连接组合，顶置吊环与刚插件之间连接，四周围板都能卸下来，方便多个单柜并柜连接，底板都是活动盖板，保证走线方便灵活。

2.2 MCC低压配电柜1.产品概述：MCC电机控制中心是将各种电机控制单元及计量设备高度集成的电气成套设备，用于对单台电机和整条生产线电机进行统一的控制盒保护。

XL型动力配电柜说明书XL型低压动力配电柜安装使用说明书XL（F）-21型动力配电柜一．概述:XL型低压动力配电柜均采用国内自行设计的新型组件，外壳用钢板弯制而成，具有结构紧凑，检修方便，线路线路方案可以灵活组合等特点；配电柜除了可装空气断路器和熔断器作为断路保护外，还可装有接触器和热继电器，箱前门可装操作按钮和指示灯，以及需配刀开关时，其刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用，配电箱前面有门，门打开后，配电箱内全部设备敞露，便于检修维护。

XL型动力配电柜用于工矿企业，交流频率50Hz、电压500V以下IT系统，TN-C系统，TT系统（原称三相三线、三相四线电力系统）作动力、照明配电用。

二．型号含义:三．主要技术参数:XL（F）-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。

其基本结构采用钢板弯制及角钢焊接而成。

前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。

门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

四．柜体外形尺寸及安装尺寸:订货时应提供如下资料：1、产品的全部型号（包括主电路方案号和辅助电路方案号）；2、主电路系统图，柜的平面排列图；3、辅助电路电气原理图；4、柜内元器件清单（主母线规格）；5、柜体颜色（如无要求，则按浅驼灰色供货）；6、柜体尺寸（如无要求，则由我公司根据情况自定）；其它与产品正常使用条件不符的特殊要求。

五.产品结构:XL（F）-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。

其基本结构采用钢板弯制及角钢焊接而成。

前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。

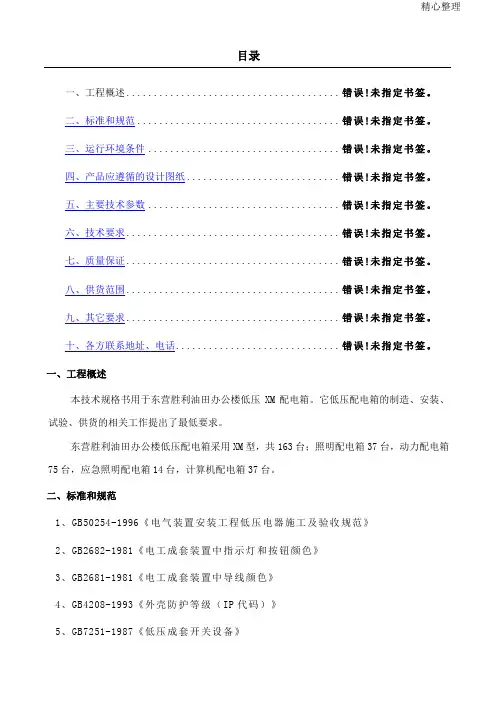

精心整理目录一、工程概述....................................... 错误!未指定书签。

二、标准和规范..................................... 错误!未指定书签。

三、运行环境条件................................... 错误!未指定书签。

四、产品应遵循的设计图纸............................ 错误!未指定书签。

751、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981《电工成套装置中指示灯和按钮颜色》3、GB2681-1981《电工成套装置中导线颜色》4、GB4208-1993《外壳防护等级（IP代码）》5、GB7251-1987《低压成套开关设备》6、GB9466.1-1997《低压成套开关设备基本试验方法》7、GB50303-2002《建筑电气工程质量验收规范》8、GB50150-2002《电气装置安装工程电气设备交接试验标准》9、GB50171-2002《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》121314152、海拔高度：不大于1000m3、户内环境湿度（相对湿度）日平均不大于95%；月平均不大于90%。

4、地震列度：8度水平加速度：0.25g，垂直加速度：0.125g5、环境污秽等级：Ⅱ级四、产品应遵循的设计图纸1、电气接线图（11167初机02-39~44、48~52、54）2、配电室平面布置图（10441初机02-45、53）五、主要技术参数1.2、动力配电箱(共75台)六、配电箱机械、外观要求1、配电箱（柜）的外涂层颜色进行静电喷塑，涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，在距离1米处观察无明显色差和反光，表面平整、干净，无凹坑、划痕等损伤现象。

XL型低压动力配电箱技术说明书一、概述XL型低压动力配电箱符合国际电工委员会IEC439-1《低压开关设备和控制设备装置》，国标GB7251-1997《低压开关设备和控制设备装置》。

适用于发电厂、变电站、大型建筑、楼宇等电力用户。

适用于交流50Hz、额定电压500V及以下，作为动力控制及配电使用。

XL-21系户内装置，靠墙安装，屏前检修。

箱体具有良好的防尘特性，适合于化工厂和有灰尘场所使用。

二、产品特点XL型动力配电箱系封闭防尘式，外壳用钢板弯制而成，刀熔组合开关操作手柄安装在箱前右柱上部，可以作为切换电源之用，配电箱前面装有一只电压表，指示汇流排母线的电压，配电箱前面有门，门打开后，配电箱内部设备敞露，便于检修维护。

XL型动力配电箱均采用新型电器组件，具有结构紧凑，检修方便，线路方案可以灵活组保等特点，配电箱除装有空气断路器和熔断器作为短路保护功能，还具有过压、欠压、缺相告警功能，箱前门可装指示电表，操作按钮和指示灯。

三、工作条件3.1 海拔高度不超过2000米；3.2 周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-5℃；3.3 大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，例如：+20℃时为90%；3.4 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；3.5 安装时，与垂直面倾斜不超过5°；3.6 本产品适合以下温度运输、储存：-25℃--+55℃。

在短时间内（不超过24小时）不超过+65℃；3.7 如上述使用条件不能满足时，应由用户在订货时向制造厂提出，协商解决。

四、技术参数五、使用、维护和检修XL型动力配电箱在检修后，在投入运行前需进行下列检查和检验：5.1 检查动力配电箱内电器元件、二次接线是否符合图纸要求；5.2 检查手动操作的刀开关、空气开关是否灵活，无卡扎现象；5.3 检查所装设的电器设备接触是否良好、是否符合该电器设备的本身使用要求；5.4 检查动力配电箱内无异物，检查紧固螺钉是否松动。

低压配电与电能计量箱（柜）安装使用说明书一产品概述XM照明电能计量箱广泛地应用在发电厂、变电所、厂矿企业、高层建筑等电力用户。

在交流400V及以下的三相四线或三相五线系统中作为照明电能计量箱使用。

可根据用户需要，选用不同型号，不同电流等级的断路器，满足不同用户的需求。

XM照明电能计量箱符合GB7251.1-2006《低压成套开关设备和控制设备第3部分；对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊耍求》等标准。

二使用环境条件2.1 周围空气温度不高于＋40℃，不低于－25℃。

24h内的平均温度不得高于＋35℃。

2.2 使用地点的海拔高度≤2000M。

2.3 设备安装时与垂直面的倾斜度不超过 5％。

2.4安装场所应干燥、无剧烈震动、无有害气体、蒸汽、导电性或爆炸性尘埃的场所。

2.5用户有特殊要求或上述使用条件不能满足时，应和制造厂协商解决。

三开关柜主要技术参数（仅供参考）四运输及存放4.1 出厂条件：确保所有的工作完成后，按照相关标准及设计要求进行出厂检验，符合要求方可出厂。

4.2 包装：照明电能计量箱根据运输条件的不同采取不同的包装方法。

4.3 运输与装卸：选择汽车运输，配电箱在运输或装卸时不应受到剧烈冲击。

4.4 交货及中间存储：4.4.1货到现场后，应进行如下检查：·依照装箱单检查是否缺件或运输损坏，并向发货人或运送者出具证明；·检查照明电能计量箱是否完好，是否受潮。

最好对损坏部分进行摄影。

4.4.2最适宜的中间存储条件：（依照开关柜和元件所要求的最小条件）·没有其他有害条件的影响；·干燥并且通风良好的储藏室，室内温度不低于-5℃，空气质量依照相关标准规定；·暂不使用的可存放于适当场所，叠放时不超过5台，确保配电箱通气性良好。

五现场安装5.1 现场要求：安装前需对安装场所检查，应满足相关标准的规定。

5.2 产品的安装：5.2.1配电箱安装时，如无设计要求，则一般暗装为底边距地1.5米，挂墙明装的配电箱中心距地1.3米(箱体高度大于0.8米)或1.5米(箱体高度小于0.8米)。

XL型低压动力配电柜运行、维护说明书安装、操作手册特变电工湖南电气有限公司目录1 产品概述 (1)2 环境条件 (1)3 型号信号 (1)4 技术参数 (1)5 结构功能 (2)6 运输和存放 (3)7 安装、使用与维护 (3)8 常见问题及故障处理 (6)1产品概述XL型动力配电柜适用于发电厂、变电站、民用建筑及工矿企业等额定频率50Hz，额定电压500V及以下，额定电流800A以下三相交流系统，作为电能的转换、分配，或现场负荷就地操作控制之用。

XL型动力配电柜符合GB7251.1-2005《低压成套开关设备和控制设备第1部分；型式试验和部分型式试验成套设备》等标准。

2环境条件2.1户内使用，海拔高度不超过1000米；2.2周围空气温度为-5℃~+40℃，24小时内平均温度不得高于+35℃，超过时，需要根据实际情况降容运行；2.3相对湿度在最高温度+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响，日平均值不大于95%，月平均值不大于90%；2.4水蒸汽日平均值不大于2.2*10-3Mpa，月平均值不大于1.8*10-3Mpa；2.5设备安装时与垂直面的倾斜度不超过5度；2.6地震烈度不超过8度；2.7无经常性的剧烈振动；2.8周围空气应不受腐蚀性或可燃气体、水蒸气等的污染；2.9当使用环境特殊或有其它要求时需与我司协商。

3型号含义X:配电柜（箱）L:动力用4技术参数表1序号项目单位技术参数1 额定工作电压主电路V220、380、415辅助电路交流：220、380；直流：110、220，其他电压可定制2 主电路额定绝缘电压V 500~6603 主电路额定电流 A ≤8004 主要电器设备电流等级a断路器 A 63、100、200、400、6305 外壳防护等级- IP3X\IP4X6 柜体尺寸（可定制）宽mm600深370、470高1600、1700a上述电流等级是指电器设备的额定电流，由于本配电箱是封闭型结构，在选用上述设备时，应根据所使用回路的容量、数量及工作制等具体情况作适当的考虑。

配电柜、箱编号说明配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅户内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB,出线为3相或单相MCB或RCB,一般为嵌墙暗装，底距地按照规范要求不低于1.5米。

明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB,出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM.柜式配电箱，一般落地，作为总进线使用。

电箱一般型号无太多意义，主要看开关。

GCK、GCS、MNS 是低压抽出式开关柜；GGD、GDH、PGL 是低压固定式开关柜；XZW 综合配电箱； ZBW 箱式变电站；XL、GXL 低压配电柜、建筑工地箱；JXF 电器控制箱；PZ20、PZ30 系列终端照明配电箱；PZ40、XDD（R）电表计量箱 PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT 明装配电箱，暗装加（R）(2)K 有如表 1 的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10 表示：额定电流 250A/额定短时耐受电流能力 10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1 单相输入；□/3 三相输入；1/3 表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相 6 回路，三相 3 回路(6)□/ □ 主开关型式/防护等级；1/IP30 单相主开关/IP30；3/IP30 三相主开关/IP30表 1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱 PXT01 PXT01 dq 系列2 CZ 插座箱 PXT02 PXT02 dq 系列3 ZM 照明箱 PXT03 PXT03 dq 系列4 DL 动力箱 PXT04 PXT04 dq 系列5 JC 计量插座箱 PXT05 PXT05 dq 系列6 JZ 计量照明箱 PXT06 PXT06 dq 系列7 JD 计量动力箱 PXT07 PXT07 dq 系列8 ZC 照明插座箱 PXT08 PXT08 dq 系列9 DC 动力插座箱 PXT09 PXT09 dq 系列10 DZ 动力照明箱 PXT10 PXT10 dq 系列11 HH 混合功能箱 PXT11 PXT11 dq 系列12 ZN 智能箱 PXT12 PXT12 dq 系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC 或 ACP直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT举例说明吧GCK 第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD 第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱 1LA1a 1AL1b AT-DT 是什么意思还有 1AP2 2AP1 3APc 7AP 1KX 之类的。

低压配电柜使用说明1.产品概述XM照明电能计量箱是一种广泛应用于发电厂、变电所、厂矿企业、高层建筑等电力用户的照明电能计量箱。

它适用于交流400V及以下的三相四线或三相五线系统，用户可以根据自己的需求选择不同型号和电流等级的断路器。

XM照明电能计量箱符合GB7251.1-2006《低压成套开关设备和控制设备第3部分；对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊要求》等标准。

2.使用环境条件2.1 周围空气温度应在-25℃至40℃之间，24小时内的平均温度不得高于35℃。

2.2 使用地点的海拔高度不应超过2000米。

2.3 设备安装时与垂直面的倾斜度不得超过5%。

2.4 安装场所应干燥、无剧烈震动、无有害气体、蒸汽、导电性或爆炸性尘埃。

2.5 如果用户有特殊要求或上述使用条件不能满足，应与制造厂商协商解决。

3.开关柜主要技术参数（仅供参考）表1：XL-21项目单位数值额定工作电压 V AC380/220V（50Hz）额定绝缘电压 V AC400V主母线额定电流 A 250额定短时耐受电流（1s） KA 6额定峰值耐受电流 KA 10.2主开关分断能 KA 6防护等级 IP304.运输及存放4.1 出厂条件：在所有工作完成后，应按照相关标准及设计要求进行出厂检验，符合要求方可出厂。

4.2 包装：照明电能计量箱根据运输条件的不同采取不同的包装方法。

4.3 运输与装卸：选择汽车运输时，应避免配电箱在运输或装卸时受到剧烈冲击。

4.4 交货及中间存储：4.4.1 货到现场后，应进行如下检查：检查是否缺件或运输损坏，并向发货人或运送者出具证明；检查照明电能计量箱是否完好，是否受潮。

最好对损坏部分进行摄影。

4.4.2 最适宜的中间存储条件：没有其他有害条件的影响；干燥并且通风良好的储藏室，室内温度不低于-5℃，空气质量依照相关标准规定；暂不使用的可存放于适当场所，叠放时不超过5台，确保配电箱通气性良好。

发电间变配电柜的说明书注意：本说明书所提到的所有电气设备和固定工具均应符合国家和行业标准要求，并应由具有相应资质的专业人员进行安装和调试。

任何个人和非专业人员不得尝试进行安装、维护或检修电气设备。

1. 概述本文档是关于发电间变配电柜的说明书。

本文档旨在提供有关发电间变配电柜的详细信息和操作指南，以确保设备的正常运行和维护。

2. 设备概述发电间变配电柜是一种用于将发电机输出电能变压为合适电压并进行配电的设备，广泛用于各种大型发电站、变电站、电网和其他电力系统。

发电间变配电柜组成部分包括主开关、接地开关、断路器、负荷开关及保护开关等，主要功能包括电能测量、变压、配电、控制和保护等。

3. 设备参数发电间变配电柜的主要参数如下：（1）额定电压：XXXkV（2）额定电流：XXXA（3）额定频率：XXXHz（4）保护等级：IPXX（5）防护等级：I（6）外形尺寸：XXXmm×XXXmm×XXXmm（7）重量：XXXkg4. 设备安装（1）安装前应检查配电柜的运输状况，保证设备无受损或缺失的情况。

（2）按照设备图纸及要求配合现场环境条件，对配电柜进行精确安装。

（3）电缆接头非常重要。

应按规定进行。

连接前，应按照厂家提供的电缆列表进行检查，检查允许的电缆半径，每个电缆的长度和数量，并按照图样（线路图、装置示意图）进行连接，检查接头的接触质量和紧固力。

（4）按照设备说明书要求，对设备接线进行检查和测试，确保各设备接线连接稳定可靠，必须满足同工位法则。

5. 设备使用（1）在使用前应对配电柜进行全方位检查，以确保设备在正常运行状态下。

（2）该设备只能由经过专业培训并具有相关证书的操作人员使用。

（3）使用过程中应按照说明书操作，严格遵守各项操作规程，确保安全可靠。

（4）在使用过程中，应妥善保养设备，定期对设备进行检查和维护，保证设备的正常运行。

6. 设备维护（1）配电柜必须经过专业人员维护，以确保设备的正常运行。

GHL型低压配电柜概述GHL型低压配电柜是我公司生产的组合式低压柜，适用于三相交流50Hz，额定工作电压380V及以下的配电系统，作为配电，照明，电机控制，无功率补偿之用。

由于它的设计新颖，箱体结构采用组合拼装式，外观美观，所以广泛用于宾馆，公共事业，高层建筑及厂矿企业等场所。

主要技术参数额定工作电压：380V 50Hz额定绝缘电压：660V主母线（水平母线）额定电流：660A主母线（水平母线）额定短时耐受电流有效植（1S）/峰植：25KA/40KA配电母线（垂直母线）最大工作电流：200A配电母线（垂直母线）短时峰值电流：35KA电气间隙：主母排之间≥20mm，主电路≥10mm，辅助电路≥8mm，爬电距离：主母排之间≥20mm，主电路≥12mm，辅助电路≥10mm，防护等级：IP30外形尺寸(宽×深×高,mm):600×400×1600或根据用户要求订制结构特点产品由1个封闭的柜体构成,柜体主构架采用型钢(冷轧钢板折弯)由专用连接件拼制而成,元件安装板固定在主构架两侧的立柱上,柜体正面布置自动开关,显示仪器,信号和控制按纽安装在门上,柜体内正面上部布置刀型开关,熔断器等各馈出支路元件,系统保护导体由置于柜底部单独装设的PE母线和导电的金属构架构成.产品户内安装,结构设计合理,防护性能好,运行安全可靠,可双面维护.产品增加了小电动机控制方案,可以以柜为单元组成各种不同的配电方案,上下单元间用绝缘的隔板隔开,可避免一单元发生故障时危及其他单元.GHL属于组合式低压动力柜,有操作门,仪表门,控制室门,所有门都是活门,可拆,可装,根据用户要求将门和箱体分别喷成协调颜色,可单独使用,也可多台并列安装使用，进出线方式有，上进上出，上进下出，下进下出，下进上出等多种形式。

XM（R）型低压配电柜概述XM（R）低压配电箱,控制箱,电表箱,适用于三相交流50Hz,额定工作电流200A,额定工作电压380V以下的TN-C系统,IT系统,广泛用于工厂,学校,科研,实验室等作为照明配电及小型动力配电控制之用,也可派生组装成用户需要的其它方案或特殊用途之产品。
