低压配电柜使用维护说明书

低压电柜维修保养制度低压电柜是工业生产中常见的设备之一，它用于控制和保护电气设备，确保电力系统的安全运行。

为了保证低压电柜的正常工作和延长其使用寿命，制定一套科学、合理的维修保养制度是非常重要的。

下面是一份低压电柜维修保养制度的草案，供参考：第一章总则第一条为了保证低压电柜的正常运行，延长其使用寿命，提高电力系统的可靠性，制定本维修保养制度。

第二条本制度适用于本单位所有低压电柜的维修保养工作，包括定期维护、故障修复和日常保养等。

第三条低压电柜维修保养工作由专职维修保养人员负责，必要时可委托专业维修公司进行。

第二章维修保养内容第四条低压电柜的维修保养内容包括但不限于：1.定期检查低压电柜的运行状态，包括开关动作、接线状态等，确保设备正常；2.定期清洁低压电柜内部和外部，清除积尘和杂物；3.定期检查和维修低压电柜的弹簧、触点、熔断器等易损件，如有损坏或松动及时更换；4.定期检查低压电柜的插拔式模块，确保连接牢固；5.定期检查低压电柜的冷却系统，确保散热良好；6.定期对低压电柜进行绝缘测试，确保绝缘性能符合要求；7.定期检查低压电柜的保护装置，如过流、过压等，确保其灵敏可靠；8.处理低压电柜出现的故障，包括故障排除、更换故障部件等。

第三章维修保养周期第五条低压电柜的维修保养周期分为日常保养、定期保养和特殊保养。

第六条日常保养是指每天对低压电柜的外观进行检查，并清除积尘和杂物。

如发现异常情况应及时上报。

第七条定期保养是指每季度对低压电柜进行全面的检查和维修，包括但不限于清洁、检测、维护等。

第八条特殊保养是指对低压电柜进行重大维修时进行的保养工作，一般由专业技术人员负责。

第四章维修保养记录第九条维修保养人员应对每次维修保养工作进行记录，包括但不限于维修保养日期、内容、维修保养人员、维修时间以及维修情况等。

记录应保存至少三年以上。

第五章维修保养资质和培训第十条维修保养人员应具备相关的维修保养资质，并定期参加维修保养培训，更新知识、技能。

小区低压柜维修保养规程制度前言为了保障小区电力设备的安全运行，定期维修保养低压柜是必不可少的。

本文旨在制定小区低压柜的维修保养规范，确保设备的安全、稳定运行，维护住户和电力设施的安全。

管理原则1、规范：低压柜的维修保养应按照规程进行，不得随意更改或擅自操作。

2、责任：明确低压柜维修保养的责任人，包括物业、电力公司和专业服务人员。

3、周期：制定低压柜维修保养标准周期，定期检查并及时维修保养。

维修保养标准基础操作1、关停电源：在进行低压柜维修保养的时候，必须先关停电源，确保人与设备的安全。

2、清理和检查：定期对低压柜进行清洁和检查，检查范围包括线路、连接器、防护设备、现场电器等等。

3、检查电缆绝缘性能是否合格：对电缆的绝缘性能进行检查，确保符合标准，避免因线路出现的安全隐患。

维修保养1、设备保养：定期检查低压柜各部件的工作情况，发现异常及时更换。

2、设备加固：对低压柜的螺栓、铆钉、焊接等连接方式进行加固，防止松动或者脱落。

3、设备更换：低压柜部件出现故障需要及时更换，确保设备的安全使用。

维修保养责任1、物业：负责安排低压柜的定期维修保养，积极跟进维修保养进度，协助调配专业服务人员。

2、电力公司：负责对小区的电力设施进行现场巡检，确定低压柜的维修保养周期以及维修保养标准。

3、专业服务人员：由物业按照服务规格和性价比进行招标，负责小区低压柜的具体维修保养任务。

小区低压柜的维修保养工作是保障电力设施安全运行的重要一环，制定维修保养规程制度是全面推进小区电力设施管理工作的必然要求。

在实际操作中，各方责任人要积极配合，形成合力，确保低压柜的安全稳定运行。

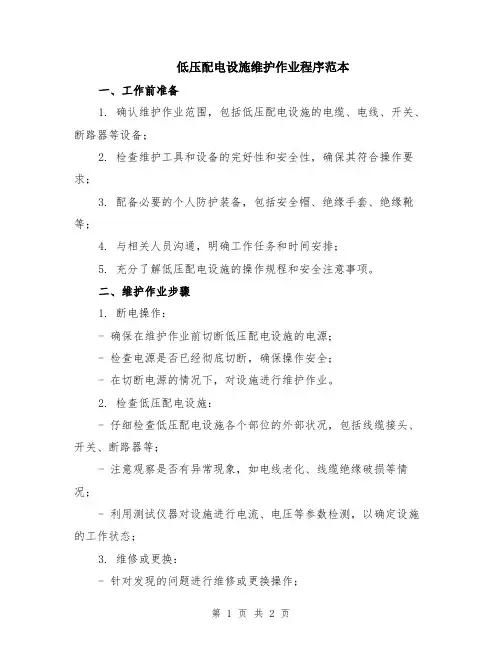

低压配电设施维护作业程序范本一、工作前准备1. 确认维护作业范围，包括低压配电设施的电缆、电线、开关、断路器等设备；2. 检查维护工具和设备的完好性和安全性，确保其符合操作要求；3. 配备必要的个人防护装备，包括安全帽、绝缘手套、绝缘靴等；4. 与相关人员沟通，明确工作任务和时间安排；5. 充分了解低压配电设施的操作规程和安全注意事项。

二、维护作业步骤1. 断电操作：- 确保在维护作业前切断低压配电设施的电源；- 检查电源是否已经彻底切断，确保操作安全；- 在切断电源的情况下，对设施进行维护作业。

2. 检查低压配电设施：- 仔细检查低压配电设施各个部位的外部状况，包括线缆接头、开关、断路器等；- 注意观察是否有异常现象，如电线老化、线缆绝缘破损等情况；- 利用测试仪器对设施进行电流、电压等参数检测，以确定设施的工作状态；3. 维修或更换：- 针对发现的问题进行维修或更换操作；- 根据维修手册或操作指南，采取正确的维修措施；- 使用合适的维修工具和设备，保证修复工作的质量；- 如果设施无法修复，及时更换故障部件。

4. 清理和整理：- 维护完设施后，对维护区域进行清理和整理；- 清除维修过程中产生的垃圾和污染；- 整理维修工具和设备，确保其完好和安全可靠。

5. 恢复供电：- 维护作业结束后，确保设施的正常工作状态；- 检查所有维修工作的结果，确保设施的安全性和可靠性；- 恢复低压配电设施的供电，确保其正常工作。

三、工作后整理1. 记录维护作业情况，包括维修项目、工具使用情况、维护时间等；2. 对维护过程中发现的问题进行总结和归纳；3. 提出改进建议，以提高低压配电设施的维护效果和工作安全性；4. 安全存放工具和设备，确保其完好性和长期可用性；5. 关注相关设施的运行情况，以及时发现并处理问题。

本程序范本旨在规范低压配电设施的维护作业流程，保证维护过程的安全性和效果。

在具体操作过程中，应根据实际情况进行调整和补充，确保维护作业的顺利进行。

低压配电柜保养规程
一般包括以下内容：
1. 定期检查配电柜外观，确保外壳和门的完整性，无损坏和锈蚀。

清除配电柜周围的杂物和灰尘，保持通风良好。

2. 定期检查配电柜内部线路连接，确保接线牢固，无松动和腐蚀。

检查各个接线端子，发现松动或腐蚀应及时紧固或更换。

3. 定期清除配电柜内部的灰尘和杂物，使用吸尘器或干净的布进行清洁。

不要使用湿布清洁，以防止电路短路。

4. 定期检查和清洁配电柜内部的消弧装置，确保其正常工作。

如发现有异常现象或故障，应及时修理或更换。

5. 定期检查和清洁配电柜内部的继电器、断路器和开关等设备，确保其正常工作。

如发现有损坏或故障，应及时修理或更换。

6. 定期检查配电柜的电能计量装置，确保其准确度和稳定性。

如有需要，可进行校准或更换。

7. 定期检查配电柜的温湿度传感器，确保其准确度和稳定性。

如有需要，可进行校准或更换。

8. 定期检查配电柜的电力仪表和报警装置，确保其正常工作。

如发现有损坏或故障，应及时修理或更换。

9. 定期检查配电柜的接地装置，确保接地电阻符合规定。

如有需要，可进行接地电阻测试或更换接地线。

10. 定期进行维护记录和设备巡视，记录配电柜的运行情况和检修情况，及时发现和解决问题。

以上是一般的低压配电柜保养规程，具体执行过程和要求还需根据实际情况和相关标准进行制定和执行。

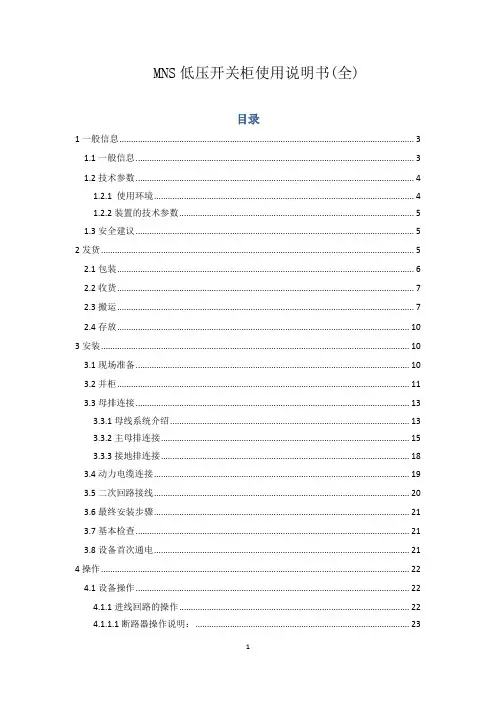

MNS低压开关柜使用说明书(全)目录1一般信息 (3)1.1一般信息 (3)1.2技术参数 (4)1.2.1 使用环境 (4)1.2.2装置的技术参数 (5)1.3安全建议 (5)2发货 (5)2.1包装 (6)2.2收货 (7)2.3搬运 (7)2.4存放 (10)3安装 (10)3.1现场准备 (10)3.2并柜 (11)3.3母排连接 (13)3.3.1母线系统介绍 (13)3.3.2主母排连接 (15)3.3.3接地排连接 (18)3.4动力电缆连接 (19)3.5二次回路接线 (20)3.6最终安装步骤 (21)3.7基本检查 (21)3.8设备首次通电 (21)4操作 (22)4.1设备操作 (22)4.1.1进线回路的操作 (22)4.1.1.1断路器操作说明： (23)4.1.2抽屉单元的操作 (23)4.1.2.1 8E/4、8E/2抽屉单元的操作 (24)4.1.2.2 8E、16E、24E抽屉单元的操作 (25)4.1.3抽屉的抽出与插入 (28)4.1.4抽屉单元的紧急解锁 (29)4.2设备内元器件操作 (29)4.3维护 (29)4.3.1开关柜中固定安装部分的维护 (29)4.3.2抽屉维护 (30)4.3.3通电前检查 (30)4.3.4故障发生之后的维护 (30)4.3.5预防性维护的频度 (31)4.5扩展 (32)4.5.1订货时所需信息 (32)4.5.2增加回路 (32)4.5.3增加一面柜子 (33)4.6常见问题 (33)1一般信息1.1一般信息MNS低压成套开关柜是根据我国电力发展的需要，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，其技术参数符合IEC60439-1，和GB7251.1-2005《低压成套开关设备和控制设备》，适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。

图1.1-1 低压MNS柜图MNS开关柜骨架采用特殊的C型材，模数为25mm，其设计紧凑，结构通用性强，组装灵活，模块化设计，能满足各种结构形式、防护等级及使用环境的要求其主要参数达到当代国际技术水平。

XXXXX公司低压配电装置检修和维护手册（电气）工务部目录第一章简介 (3)第二章低压配电装置的运行 (3)1.低压配电室运行要求： (3)2、配电装置： (3)第三章低压设备巡视检查 (4)1.正常巡视及要求： (4)2.特殊巡视： (4)3.巡视检查的项目： (5)第三章低压配电维护及故障处理 (7)1.一般要求： (7)2.常用电气设备的故障及处理方法 (8)第四章低压配电设备检修 (9)1.低压电器的检修周期 (11)2.低压电器检修内容 (10)3.检修质量要求 (11)第五章低压电器检修调整 (12)1.低压电器绝缘电阻 (12)2.低压电器耐压试验 (12)3.低压电器的安装 (12)4.低压电器触头压力 (13)5.常用低压电器的检修、调整 (13)5.10软起动器维护检修规程 (30)5.11PLC维护规程 (25)第一章简介本规程适用于是XXXXX公司低压电气设备的运行、维护和检修，公司的电气工作人员必须严格遵照本规程执行。

1.低压配电装置主要用于380V及以下配电系统中，包括空气开关、接触器、变频器、电机保护器、软启动器、熔断器、继电器、电流互感器、母线、瓷瓶等。

2.本规程适用于XXXXX公司所有低压配电装置，特殊装置按照制造厂要求执行。

第二章低压配电装置的运行1.低压配电室运行要求：1.1 配电室内经常保持清洁，室内通风良好，环境温度、湿度正常。

配电装置的前后及两侧的操作、维护通道上，不应堆放其它物品。

1.2 配电设备运行正常，接地网良好。

1.3 配电室门窗完整，关闭落锁。

1.4 配电室应备有消防设施，如灭火器等。

灭火器应定期检查保证完好。

1.5 在低压配电装置前后设置的固定照明应齐全完整，并应装设事故照明电源。

1.6 短路事故发生后，应仔细检查变压器、母线、断路器及供电回路。

2、配电装置：2.1、母线、母线卡具：2.1.1 母线和设备连接点，超过允许温升时，应先停下部分负荷，以控制温度上升，然后在条件允许时停下缺陷设备检修。

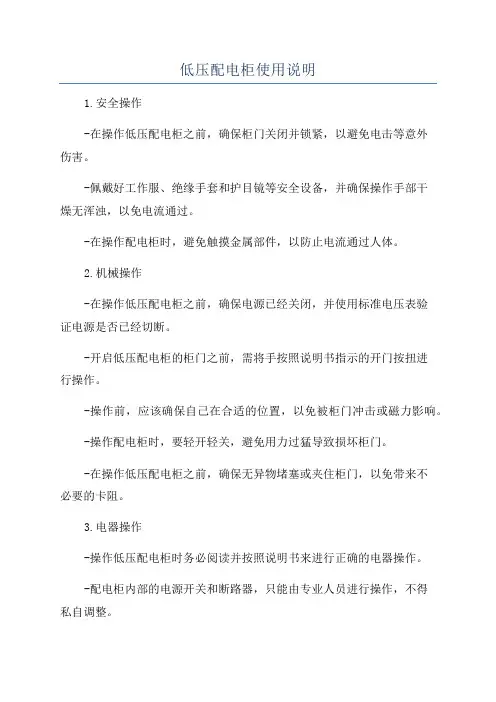

低压配电柜使用说明1.安全操作-在操作低压配电柜之前，确保柜门关闭并锁紧，以避免电击等意外伤害。

-佩戴好工作服、绝缘手套和护目镜等安全设备，并确保操作手部干燥无浑浊，以免电流通过。

-在操作配电柜时，避免触摸金属部件，以防止电流通过人体。

2.机械操作-在操作低压配电柜之前，确保电源已经关闭，并使用标准电压表验证电源是否已经切断。

-开启低压配电柜的柜门之前，需将手按照说明书指示的开门按扭进行操作。

-操作前，应该确保自己在合适的位置，以免被柜门冲击或磁力影响。

-操作配电柜时，要轻开轻关，避免用力过猛导致损坏柜门。

-在操作低压配电柜之前，确保无异物堵塞或夹住柜门，以免带来不必要的卡阻。

3.电器操作-操作低压配电柜时务必阅读并按照说明书来进行正确的电器操作。

-配电柜内部的电源开关和断路器，只能由专业人员进行操作，不得私自调整。

-在操作低压配电柜之前，确保电源已经切断，并通过电压表或电流表确认电源线路断开。

-在操作前应检查电器设备的运行状态，如存在烧坏、漏电等问题，应及时通知专业人员进行维修。

-操作低压配电柜时，要轻柔稳定地进行开关操作，以免振动或过力的触发操作，导致开关或接触器的损坏。

-配电柜内的电器设备需要经常进行检测和维护，以确保其正常工作。

4.接地和绝缘-在操作低压配电柜之前，确保配电柜的接地线已经连接好，以确保电流的正常接地。

-配电柜的接地电阻需符合国家标准，以确保设备的安全可靠。

-在操作低压配电柜时，不得将绝缘材料覆盖在接地线上，以确保接地线的良好接触。

-对于需要绝缘的设备和电缆，要使用合适的绝缘材料进行覆盖，以防止触电事故的发生。

5.清洁与维护-配电柜一般需要设立专门的维护制度，定期对配电柜进行清洁与维护。

-清洁时，要使用干净的软布或刷子进行清洁，不得使用硬物或带有酸碱性的清洁剂。

-定期检查配电柜的电源线路、开关、接触器等部件是否存在异常，如有异常及时排查和处理问题。

总结：低压配电柜的使用需要注意安全操作，机械操作，电器操作，接地和绝缘以及清洁与维护。

低压配电柜操作说明低压配电柜是一种用于供电、保护和控制低压电力系统的设备。

它广泛应用于住宅、商用建筑、工业设施等各种场所。

本文档将详细介绍低压配电柜的操作步骤和注意事项，帮助用户正确、安全地操作低压配电柜。

操作步骤：1. 确保安全：在操作低压配电柜之前，务必戴上绝缘手套和护目镜，以确保个人的安全。

此外，确保配电柜的周围没有湿润或积水的环境，并确保没有明火或易燃物品附近。

2. 开启柜门：首先，找到低压配电柜的柜门，通常位于设备的前面。

使用配电柜钥匙或相应的工具，轻轻地将柜门打开，确保不要用力过猛，以免损坏柜门或配电设备。

3. 识别电源开关：在配电柜内，会有一个或多个电源开关，用于控制整个低压电力系统的供电。

通过观察电源开关旁边的标签，可以确定每个电源开关的功能。

确保在操作之前，您已经了解了每个电源开关的用途和位置。

4. 打开电源开关：根据需要，选择正确的电源开关，并将其从“关”位调至“开”位。

此时，您应观察到相应的指示灯亮起，表示电力系统正在供电。

5. 操作其他开关：在低压配电柜中，除了电源开关之外，还有其他用于控制电路和设备的开关。

根据需要，您可以根据标签和标识，选择正确的开关并将其打开或关闭。

6. 配电柜的重置：在某些情况下，您可能需要重置低压配电柜，以恢复正常操作。

请参考配电柜的使用手册，详细了解如何进行复位操作。

请记住，在进行重置之前，首先需要将电源开关关闭，以确保安全。

注意事项：1. 维护保养：定期对低压配电柜进行维护保养，检查每个开关和连接端子是否正常。

确保清理配电柜周围的杂物，避免积尘或堆积物。

2. 不得私自改动：未经专业人士批准，严禁未经授权者私自打开、改动低压配电柜内部的电路或设备。

3. 不擅自重载：低压配电柜的负载应当根据设备的额定功率来合理安排，严禁超负荷运行，以免造成损坏或危险。

4. 注意散热：低压配电柜运行时，内部会产生一定的热量。

确保配电柜的周围空间足够，保持通风良好，避免过热和过载。

GGD交流低压配电柜运行、维护说明书安装、操作手册特变电工集团衡阳电气装备有限公司目录1 产品概述 (1)2 环境条件 (1)3 型号含义 (1)4 技术参数 (1)5 结构功能 (1)6 安装、检查与试验 (4)7 常见问题及故障处理 (5)8 日常巡视与维护 (7)1 产品概述GGD型交流低压配电柜适用于发电厂、发电站、工矿企业等电力用户作为交流50Hz，额定工作电压400V，额定工作电流3150A的配电系统动力，照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便, 系列性、实用性强, 结构新颖、防护等级高等特点。

2 环境条件2.1 周围空气温度为-5℃~+40℃，24小时内平均温度不得高于+35℃，超过时，需要根据实际情况降容运行；2.2 相对湿度在最高温度+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响，日平均值不大于95%，月平均值不大于90%；2.3 水蒸汽日平均值不大于2.2*10-3Mpa，月平均值不大于1.8*10-3Mpa；2.4 设备安装时与垂直面的倾斜度不超过5度；2.5 地震烈度不超过8度；2.6 无经常性的剧烈振动；2.7 周围空气应不受腐蚀性或可燃气体、水蒸气等的污染；2.8 当使用环境特殊或有其它要求时需与制造厂协商。

3 型号含义主电路方案代号设计序号（1：分断能力15kA ；2：30kA ；3：50kA ）电力用柜电气元件固定安装、接线 配电柜4 技术参数5 结构功能5.1 GGD 柜主要采用国外先进的或国内已能批量生产的较先进的电器元件，如CW1、HSW1、DW15、CM1、HSM1等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品，不选用已淘汰的产品。

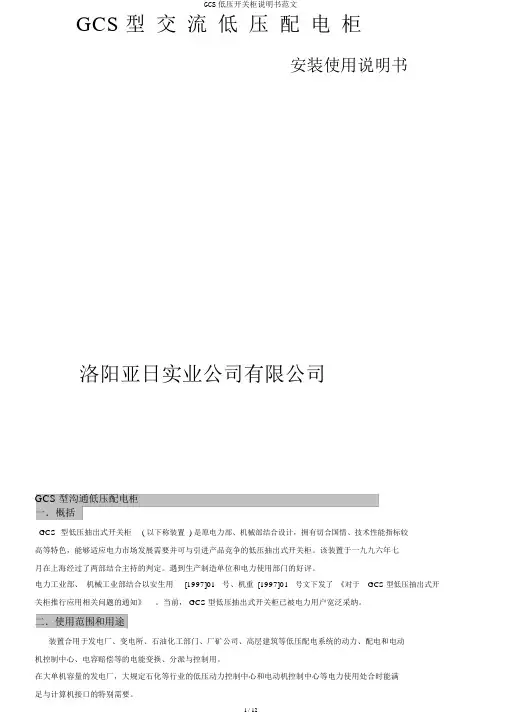

GCS型交流低压配电柜安装使用说明书洛阳亚日实业公司有限公司GCS型沟通低压配电柜一．概括GCS 型低压抽出式开关柜( 以下称装置 ) 是原电力部、机械部结合设计，拥有切合国情、技术性能指标较高等特色，能够适应电力市场发展需要并可与引进产品竞争的低压抽出式开关柜。

该装置于一九九六年七月在上海经过了两部结合主持的判定。

遇到生产制造单位和电力使用部门的好评。

电力工业部、机械工业部结合以安生用[1997]01号、机重[1997]01号文下发了《对于GCS型低压抽出式开关柜推行应用相关问题的通知》。

当前， GCS型低压抽出式开关柜已被电力用户宽泛采纳。

二．使用范围和用途装置合用于发电厂、变电所、石油化工部门、厂矿公司、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容赔偿等的电能变换、分派与控制用。

在大单机容量的发电厂，大规定石化等行业的低压动力控制中心和电动机控制中心等电力使用处合时能满足与计算机接口的特别需要。

装置是依据电力部主管上司，广大电力用户及设计部门的要求，为知足不停发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故办理时间等需要，本着安全、经济、合理、靠谱的原则设计的新式低压抽出式开关柜，产品拥有剖析、接通能力高、动热稳固性好、电气灵巧、组合方便、系列性适用性强、构造新奇、防备等级高等特色，能够做为低压抽出式开关柜的换代产品使用。

装置切合IEC439-1 《低压成套开关设施和控制设施》、GB7251《低压成套开关设施》、ZBK36001《低压抽出式成套开关设施》等标准。

三．标准及使用条件IEC439 －1《低压成套开关设施和控制设施》GB7251《低压成套开关设施》ZBK36001《低压抽出式成套开关设施》四周空气温度不高于+40℃，不低于-5 ℃， 24 小时内均匀温度不得高于+35℃，超出时，需依据实质情况降容运转。

户内使用，使用地址的海拔高度不得超出2000m。

d低压配电系统操作手册一、系统概述低压配电系统是一种将电能分配给建筑物或设施内各种用电设备的系统。

该系统的主要功能是提供安全、可靠、高效的电能，以满足各种用电设备的需求。

二、设备组成2.1 低压配电柜低压配电柜是低压配电系统中的主要设备之一，用于接收和分配电能。

其主要组成部分包括进线柜、出线柜、联络柜等。

2.2 变压器变压器是一种将高电压降低至低电压的设备，用于满足各种用电设备的需求。

其主要组成部分包括铁芯、线圈、绝缘材料等。

2.3 电缆电缆是低压配电系统中的重要组成部分，用于传输电能。

其主要类型包括单芯电缆、三芯电缆等。

2.4 断路器断路器是一种用于控制和保护电路的设备，当电路中出现故障时，它可以自动切断电路，保护电路设备不受损坏。

三、操作流程3.1 启动步骤（1）检查所有设备是否正常，符合操作要求。

（2）按照操作顺序依次启动低压配电柜、变压器、电缆和断路器等设备。

（3）检查系统运行状态，确保正常。

3.2 正常操作运行在正常操作运行期间，应定期检查设备的运行状态，包括温度、声音、气味等方面。

同时，应记录设备的运行数据，如电流、电压、功率因数等。

3.3 停机步骤（1）按照操作顺序依次停止低压配电柜、变压器、电缆和断路器等设备。

（2）检查所有设备是否已经完全停止运行，符合停机要求。

（3）记录停机时间和停机原因，便于后续维护和检修。

四、维护与保养4.1 日常检查日常检查是维护与保养的重要环节之一，应定期对低压配电系统的各个部分进行检查，包括低压配电柜、变压器、电缆和断路器等设备。

检查内容包括设备的外观、温度、气味等方面，同时应记录检查结果和数据。

如果发现异常情况，应及时进行处理。

4.2 定期维护定期维护是根据设备的运行情况和制造商的推荐进行的一种预防性维护措施。

维护内容包括清洁设备、检查设备的紧固件是否松动、更换磨损的零件等。

定期维护可以延长设备的使用寿命，提高设备的运行效率。

4.3 故障排查与处理如果低压配电系统出现故障，应及时进行排查和处理。

高压低压配电柜的维护保养指南配电柜作为电力系统的重要组成部分，在电网运行中起到了至关重要的作用。

为了确保其正常运行和延长使用寿命，对高压低压配电柜进行定期的维护保养是必不可少的。

本文将为您介绍高压低压配电柜的维护保养指南，并提供相应的操作建议。

一、清洁与防尘为了确保配电柜内部的电气元件和设备的正常工作，首先需要定期进行清洁工作。

在清洁配电柜时，应注意以下几点：1. 使用干燥的布或刷子清洁面板、按钮和指示灯等外部部件，以防止灰尘积聚和影响正常操作。

2. 使用吸尘器或者干净的棉布除尘，避免使用带静电的工具，以免对电器元件造成损害。

3. 对于较为污渍的位置，可以使用专用的清洁剂进行擦拭，注意清洗剂的选择以免对设备造成腐蚀。

二、紧固件的检查和维护紧固件的松动是高压低压配电柜常见的问题之一，因此在维护保养过程中需要特别关注。

建议按照以下步骤进行检查和维护：1. 仔细检查配电柜门的紧固件，如螺杆和螺母等，确保其处于紧密的状态，并及时拧紧。

2. 检查连接器的紧固情况，包括电缆、导线和绝缘子等连接设备，确保稳固可靠。

3. 对于经常振动或受外力影响的紧固件，建议使用防松螺母或锁紧剂进行固定，以防止松动。

三、设备运行状态检查配电柜内的设备运行状态对于正常电力供应至关重要，因此及时检查设备的运行情况是必要的。

以下是您可以采取的操作建议：1. 定期检查高压低压开关、断路器和保护器等设备的状态，确保其正常工作。

2. 关注温度和湿度的变化，及时调整环境条件，以保证设备的正常运行。

3. 注意观察设备是否存在异响或发热现象，如有异常情况应立即采取措施进行处理，以防设备损坏。

四、漏电保护装置检测漏电保护装置在配电柜中起到了重要的安全作用，因此定期检测其功能是否正常是必要的。

以下是您可以采取的操作建议：1.按照设备使用说明书或操作手册，对漏电保护装置进行定期测试，确保其动作灵敏可靠。

2. 检测漏电保护装置的动作电流和响应时间是否符合要求，并及时更换失效或老化的装置。

配电柜、控制柜维修保养规范本配电柜、控制柜是电力系统和工业自动化系统中非常重要的设备，负责电能的分配和控制。

为了确保其正常运行和安全使用，维修保养工作十分关键。

下面是一份配电柜、控制柜维修保养规范本，包括常见故障处理、日常保养和定期检查等内容。

一、常见故障处理1. 无法开机：(1) 首先检查电源是否接通；(2) 检查电源是否正常输出；(3) 检查主开关是否处于关闭状态；(4) 如电源正常，主开关开启后还是无法开机，可能是控制柜内部故障，需要找专业维修人员进行处理。

2. 电器元件无反应：(1) 检查电器元件的接线是否松动或断开；(2) 检查电源是否正常；(3) 检查控制信号是否正常传递；(4) 如以上都正常，可能是电器元件故障，需要更换。

3. 过载保护器跳闸：(1) 检查电路负荷是否超过配电柜或控制柜额定负荷；(2) 检查电路是否存在短路或过载现象；(3) 检查过载保护器是否老化，需要更换。

4. 温度过高：(1) 检查通风系统是否正常工作；(2) 检查散热器是否清洁，并有足够的散热面积；(3) 检查控制柜内部电器元件是否正常工作，是否存在故障。

二、日常保养1. 定期清洁：(1) 切断电源；(2) 用清洁布擦拭控制柜表面，不能使用有腐蚀性或有剧烈挥发性的溶剂；(3) 检查控制柜内部是否有积尘，如有需要用吸尘器或清洁布进行清理；(4) 检查控制柜的风扇是否正常工作，如有异常需要更换。

2. 检查接线：(1) 检查电器元件的接线端子是否松动或接触不良，如有需要适时紧固或更换；(2) 检查接线端子是否有腐蚀或氧化，如有需要清洁或更换；(3) 检查接线端子的密封性是否良好，如有需要补漆或更换接线端子。

3. 检查电源：(1) 检查电源输入是否正常，电压、频率和相序是否满足要求；(2) 检查电源线路是否有松动或磨损，如有需要更换；(3) 检查电源是否有波动或噪声，如有需要安装滤波器或稳压器。

三、定期检查1. 检查配电柜或控制柜的外观：(1) 检查柜体外观是否有损坏或腐蚀，如有需要修复或更换；(2) 检查控制柜的接地是否良好，地线是否松动或断开。

低压成套开关设备GCK型交流低压抽出式配电柜安装使用说明书一、用途与特点：辅助电路触头接插件15,25馈电电路最大电流PC柜63,125,160,250,400,630MCC柜63,125,160,250,400,630,800,1000,1600受电电路630,1000,1600,2000,2500,3200额定短时耐受电流有效值（KA）50峰值（KA）105耐压（V/1min）2500外形尺寸（mm）高X宽X深见附图小室高度（mm）见附图四、安装与调试：1、设备的拼装：a）去除设备外包装，按排列图将设备置于预先制作好的槽钢底座上，用M12螺丝将设备整齐牢固地拼装成一体，并可靠地固定于底座上；b）按相序标识和位置标记将水平母排(包括N和PE)安装于相应处并使其可靠连接；c）按原理图(附图)连接好二次控制线路(包括柜间联动控制线、补偿柜电流取样线)、N(零)线、PE(接地)线；d）安装好设备内各种联锁、联动装置，确保其动作时灵活可靠；注意！设备的外壳（箱体）必须可靠接地；2、设备进出电缆线由设备上方电缆槽(桥架)或下方电缆沟进入设备内；3、设备安装完毕，应仔细检查内部器件的所有搭接、固定螺丝，防止因运输、安装过程中引起的松动；然后将设备内清理干净，确保没有任何工具与杂物遗留在设备内；4、设备通电前，应用500V兆欧表(摇表)对回路的绝缘电阻进行摇测，测出的结果应大于5兆欧方可通电；摇测应包括：设备内各受电母线、水平母线、输出母线，摇测部位：A-B、B-C、A-C、A+B+C-N、A+B+C+N-PE(地)；注意！测量线路绝缘电阻时，必须将电源开关、负载、二次回路(熔断器或二次开关)断开；5、设备第一次通电时，应首先检查负载功率与设备内开关电器容量是否匹配，并在不接负载时操作一次，然后再接上负载投入使用。

五、使用与维护：1、设备的运行操作：接通电源(市电或发电)，主柜面板上电源指示灯点亮，指示电源的接通情况；将各控制功能转换开关按运行要求拨到相应位置上，操作电源进线柜上“合闸按钮”合上总开关(断路器、刀型隔离开关或刀型隔离转换开关)设备内主电源接通，此时旋转操作面板上的电压转换开关，即可在电压表中分别读出电路中的三相线电压(380V~400V)，如三相正常即可合上补偿柜主开关(断路器、隔离开关熔断器组)将补偿柜投入运行，再按工作需要操作各支路开关(断路器、交流接触器等控制电器)使设备正常运行；注意！合闸操作时必须先合上总开关再合上各支路开关投入运行，分闸操作时必须先操作各支路开关使之分闸或停止运行再将总开关分闸；补偿柜在投入运行后前应将补偿器面板上的状态选择开关置于“运行/自动”位置(运行/自动状态指示灯亮)并检查柜内各回路小型断路器（或熔断器）处于合闸或连通位置方可投入运行；2、设备在运行过程中应经常对运行状况进行检查，主要检查仪表及各状态指示灯工作是否正常，设备内是否有不正常的响声，母线、一次接插件及电器元件是否有不正常的发热或变形，如发现上述情况应停止运行，切断电源，找出故障部位和原因并进行维修，待故障排除后方可继续使用；3、补偿柜在投入运行十五天后，应对柜内电路元器件进行一次检查，特别是主电路各元件的连接线端子应重新紧固一次，以后每个季度进行一次此类检查；如果在运行过程中发现补偿后的功率因素达不到正常要求（一般要求在95％以上），应检查电力电容器的容量是否正常，各回路的元器件是否损坏，必须由专业人员进行检查；4、功能单元(抽屉)的一次插件是最容易烧坏的部位，在使用过程中要尽量避免插入不到位或过电流引起的插件发热损坏，应经常检查插件是否发热或损坏(如颜色改变），如发现异常要及时予以更换以免故障范围扩大；5、当出现指示灯不亮、内部控制元件不动作或电压表无指示等故障时，应检查二次熔断器是否熔断，元器件各触点及二次插件是否接触良好；6、当任一输出单元回路发生故障时，可以在短时间内将可移动单元(抽屉)抽出，换上备用单元继续使用，相同规格移动单元（一次插件的额定电流必须相同）可在任一柜上互换;抽屉的抽出和插入的操作方法是：抽出操作时将操作手柄旋(或拨)至分闸位置，打开小室门，按下解锁杆，再将移动单元(抽屉)操作拨杆拨到至(抽出)位置，即可将功能单元抽出，插入操作与抽出操作相反；7、当设备出现大电流(如短路)跳闸故障后，应检查相关电路母线、功能单元(抽屉)的一次插件是否损坏,搭接是否松动,元器件是否受到破坏,拆开相关断路器或接触器外壳检查主触头是否烧坏、粘连，并清除内部的尘埃及金属粒子，对损坏的母线和器件进行修复或更换才能继续使用；8、定期对设备进行维护保养(每年不少于一次)，保持内部清洁，检查各部件是否有松动、变色等不正常现象；注意！柜内检查、维护保养必须在设备停电的情况下并由专业人员严格按照相关操作规程进行。

低压配电柜保养操作规程低压配电柜是电力系统中的重要设备，用于对低压电能进行分配和控制。

为了保证配电柜的正常运行和延长其使用寿命，必须认真执行配电柜保养操作规程。

以下是一份低压配电柜保养操作规程，供参考。

一、保养前的准备工作1. 安全检查：确保操作人员具备相关安全知识和操作技能，配备必要的安全防护设备。

2. 工具准备：准备所需的工具和仪器，如电笔、电表、扳手、吸尘器等。

3. 关停电源：保养前，务必先将低压配电柜的电源切断，并进行醒目的警示。

二、外观检查1. 清洁配电柜表面：用吸尘器或干净的布擦拭配电柜表面及其周围区域，保持干净整洁。

2. 检查配电柜箱体：检查配电柜箱体是否有变形、裂纹等情况，如有问题应及时修复或更换。

3. 检查配电柜门锁：检查配电柜门锁是否正常、紧固，如有问题应将门锁进行调整或更换。

三、内部检查1. 检查进线插座：检查进线插座的接触是否良好，如有问题应清洁或更换。

2. 检查断路器：检查各断路器的接触是否良好，如有问题应清洁或调整。

3. 检查电源电流：使用电表检测各电源的电流是否正常，如有问题应检查故障原因。

4. 检查配电柜密封性：检查配电柜的密封性，如有问题应及时修复。

四、油污清理1. 清理绝缘油污：使用吸尘器或干净的布清理配电柜内的绝缘油污，确保电气设备的绝缘性能。

2. 清理电路板油污：使用刷子或干净的布擦拭电路板上的油污，保持电路板的清洁。

五、电器设备检查1. 检查电源线路：检查电源线路是否破损、老化，如有问题应及时更换。

2. 检查插座和连接器：检查插座和连接器的正常连接状态，如有问题应紧固或更换。

3. 检查电器元件：检查电器元件的正常工作状态，如发现故障应及时更换或维修。

六、防护装置检查1. 检查过载保护器：检查过载保护器的工作状态，如有问题应测试或更换。

2. 检查短路保护器：检查短路保护器的工作状态，如有问题应测试或更换。

3. 检查漏电保护器：检查漏电保护器的工作状态，如有问题应测试或更换。

低压配电柜
使
用
说
明
书
盛隆电气集团
一．概况：
本低压配电柜是用于实能电能分配和控制，主要用于控制电动机、照明、负载保护及无功补偿的综合控制柜，具有过载、短路、漏电保护，能妥善保护控制柜及回路的安全。

在进行控制柜的安装、运转、保养、检修之前，请务必熟读此说明书和其他相关资料，并正确使用。

如果在使用过程中出现不正常情况，敬请及时和相关技术人员联系。

请在熟练掌握有关控制柜说明书之后再进行安装使用。

二、使用环境：
1、使用电压：380V A C
2、相对温度：≤80%
3、温度：-20℃～50℃
4、控制柜（包括机械设备上的所有电器）应安装在防雨、防尘的厂房内。

三、主要技术参数：
1、型式：MNS型
2、电源：三相五线线380V
3、外形尺寸：600×2000×1000mm（长×高×宽）
四、安装方式：
柜体底板设有4个10×30安装孔，通过4个M8×30螺钉固定。

五、使用方法
参见控制系统操作说明及操作流程。

六、检查与维修
1、控制柜检查按下表方法检查：
七、运输与安装
1、运输时必须小心谨慎，不得跌、撞、碰、砸。

2、包装箱应防潮、防雨，不得露天存放。

3、安装时箱体应牢固地固定在车壁上。

4、按图纸要求，正确接线，接地应牢固可靠。

5、检查安装、接线等无误后方可通电工作。

八、低压控制柜外形图及按钮标示。

GCS低压开关柜使用说明书目录一、产品概述 (2)二、产品型号 (2)三、环境条件 (2)四、技术参数 (3)五、产品特点 (4)六、产品标识 (6)七、运输存放 (6)八、现场安装 (7)九、现场调试 (9)十、维护维修 (10)十一、售后服务事项 (10)十二、常见故障分析及排除方法 (11)十三、GCS柜抽屉操作说明及应急处理 (11)十四、产品成套性 (17)十四、订货须知 (17)一产品概述GCS型低压抽出式开关柜(以下称装置)是原电力部、机械部联合设计，具有符合国情、技术性能指标较高等特点，能够适应电力市场发展需要并可与引进产品竞争的低压抽出式开关柜。

该装置于一九九六年七月在上海通过了两部联合主持的鉴定。

受到生产制造单位和电力使用部门的好评。

电力工业部、机械工业部联合以安生用[1997]01号、机重[1997]01号文下发了《关于GCS型低压抽出式开关柜推广应用有关问题的通知》。

目前，GCS型低压抽出式开关柜已被电力用户广泛选用。

GCS型交流低压配电柜是本着安全、经济、合理、可靠的原则而设计的低压配电柜，装置广泛地应用在发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。

在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380（660）V，额定电流为4000A及以下的发、供电系统中作为动力照明、电容补偿及配电设备的电能转换、分配、控制和无功功率补偿使用。

GCS型低压抽出式开关柜，它符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》等标准的要求。

二产品型号G C S-□□辅助电路方案代号主电路方案代号电气系统抽出式封闭式开关柜三、环境条件3.1周围空气温度不高于+40℃，不低于-5C，24小时内平均温度不得高于+35℃。

超过时，需根据实际情况降容运行。

3.2大气压力：80KPa～110KPa。

低压电气配电柜、操作台、操作箱使用说明书中冶南方（武汉）自动化有限公司二○一六年四月目录概述 (3)供货范围的产品介绍 (3)低压配电柜的运行维护 (16)低压配电柜检修维护保养方案 (18)安全注意事项 (18)结束语 (20)一、概述：本说明适用于中冶南方（武汉）自动化有限公司给日照酸再生供货的MCC柜、PLC柜、操作台、操作箱。

二、供货范围的产品介绍:主要产品包括：PLC柜MCC配电柜变频调速柜电气操作台箱小型动力配电柜配电箱2.1、PLC柜1.产品概述：我公司依托于强大的研发、设计能力，根据用户需求，量身设计非标PLC控制柜，完成多行业的生产线全功能自动化控制。

配合HMI、控制台、箱等多种电气成套设备，具备报警、系统诊断、紧急停车等控制功能，并实现与其他设备的联动，满足各行业的智能化控制管理需求。

PLC控制柜具有过载、短路、缺相保护等保护功能。

它具有结构紧凑、工作稳定、功能齐全。

可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DSC）控制系统。

PLC控制柜能适应各种大小规模的工业自动化控制场合。

2.使用环境条件（1）、周围空气温度：最高温度+55℃，最低温度-15℃；（2）、环境湿度：日平均相对湿度不大于90%，月平均相对湿度不大于85%；（3）、海拔：设备安装场所最大海拔高度1000米；（4）、地震：地震烈度不超过8度；（5）、周围空气：应不受腐蚀性或可燃性气体、水蒸汽等明显污染；（6）、无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足I类要求。

3.结构特点控制柜体使用优质冷轧钢板一次加工成型的九折弯立柱，使用刚插件和焊接双重连接组合，顶置吊环与刚插件之间连接，四周围板都能卸下来，方便多个单柜并柜连接，底板都是活动盖板，保证走线方便灵活。

2.2 MCC低压配电柜1.产品概述：MCC电机控制中心是将各种电机控制单元及计量设备高度集成的电气成套设备，用于对单台电机和整条生产线电机进行统一的控制盒保护。
