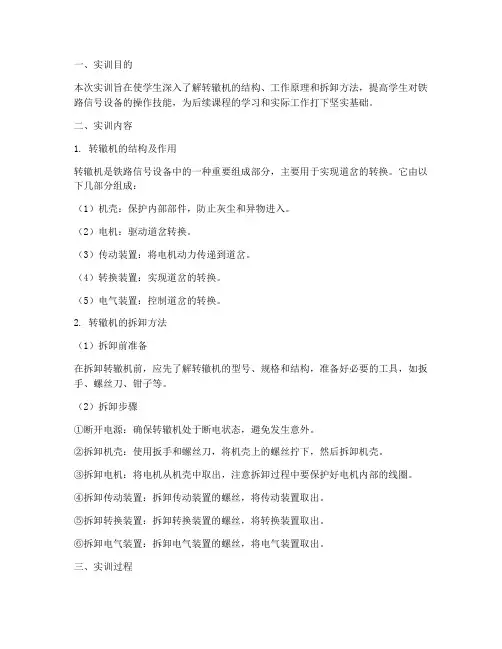

转辙机的作用

(6)表示杆：由前后表示杆以及两个检查块组成。随着尖轨移动， 只有当尖轨密贴且锁闭后，自动开闭器的检查柱才能落入表示杆的缺 口之中，接通表示电路。挤岔时，表示杆被推动，顶起检查柱，从而 断开表示电路。 (7)移位接触器：监督挤切削的受损状态，道岔被挤或挤切削折断 时，断开道岔表示电路。 (8)自动开闭器：由动静接点、速动爪、检查柱组成，用来表示道 岔ห้องสมุดไป่ตู้轨所在的位置。 (9)安全接点（遮断开关）用来保证维修安全。 (10)外壳：固定各部件，防止器件受损坏和雨水、尘土等的侵入。
（8）、挤切装置
包括挤切削和移位接触器，用来进行挤岔保护，并给出挤岔表示。 两挤切削将动作杆与齿条块连成一体。正常转换时，带动道岔。 当来自尖轨的的挤岔力超过挤切削能承受的机械力时，主副挤切削先后 被挤断，动作杆在齿条块内移动，道岔即与电动转辙机脱离机械联系， 保护了转辙机的主要机件和尖轨不被损坏。 3、ZD6—型电动转辙机整体动作过程（38.6圈）解锁→转换→锁 闭 （1）、电动机得电旋转 （2）、电动机通过齿轮带动减速器 （3）、输出轴通过起动片带动主轴 （4）、锁闭齿轮随主轴逆时针方向旋转 （5）、拨动齿条块，使动作杆带动道岔尖轨运动 （6）、转换过程中，通过自动开闭器的接点完成表示。
(二)提速区段（采 用ZYJ7带SH6 及钩式外锁闭） 1、提速12号道 岔，1+1或1 2、提速18号道 岔，需2台 （1+1），30 号需9台（6+3） 实现牵引。两 台以上的称谓 多机牵引。
第二节
ZD6系列电动转辙机
一、ZD6---A型转辙机 1、结构
(1)电动机：为转辙机提供动力，采用直流串激电动机 (2)减速器：降低转速以换取足够的转矩，并完成传动。 由第一级齿轮、第二级行星传动式减速器组成。 (3)摩擦联结器： 用弹簧和摩擦制动板，组成输出轴 与主轴之间的摩擦连接，以防止尖轨受阻时损坏机 件。 (4)主轴：由输出轴通过起动片带动旋转，主轴上安装 锁闭齿轮、由锁闭齿轮和齿条块相互动作，将转动 运动变为平动，通过动作杆带动尖轨运动，并完成 锁闭作用。 (5)动作杆：与齿条块之间用挤切削相连，正常动作时， 齿条块带动动作杆，挤岔时，挤切削折断，动作杆 与齿条块分离，避免机件损坏。
2、ZD6---A型转辙机各主要部件及作用 （1）电动机 要求具有足够的功率，以获得必要的转矩和转速。电动机要有 较大的起动转矩，以克服尖轨与滑床板之间的静摩擦。同时，道岔 需要定反位转换，要求电动机能够逆转。通过告便定子绕组中或电 枢（转子）中的电流的方向来实现。两个定子绕组通过公共端子分 别与转子的绕组串联。额定电压160v；额定电流2.0A，摩擦电流 2.3—2.9A；额定转速2400r/m；额定转矩0.8826N，单定子工作电 阻（2.85±0.14）×2Ω，刷间总电阻4.9±0.245Ω。
三、转辙机的分类
1、按动作能源 和传动方式： 电动ZD、电动 液压ZY、电空转辙 机ZR 2、按供电电源 的种类： 直流：ZD6系列 直流220v，电空系 列24v。由于存在换 向器和电刷，易损坏， 故障率高
交流：单相或三相电源，有S700K、ZYJ7系列交流380v。 故障率低并控制隔离区
3、动作速度： 普通动作：3.8s以 上，大多数属于 此类 快动：0.8s以下， 驼峰调车场 4、按锁闭道岔的方 式： （1）内锁闭：依靠 转辙机内部的锁 闭装置锁闭道岔 的尖轨，是间接 锁闭方式
各种道岔尖轨长度及通过速度表
60Kg道岔类型 过渡型12号 弹性尖轨12号 弹性尖轨12号 提速12号 提速12号 提速18号 提速30号 尖轨长度 7.7m 11.27m 11.27m 13.88m 13.88m 15.68m 27.98m 岔心 固定 固定 活动 固定 活动 活动 活动 通过速度、直股／弯股(Km/h) 110Km/50Km 120Km/50Km 140Km/50Km 140Km/50Km 160Km/50Km 160Km/80Km 160Km/140Km
第三节 外锁闭装置
一、道岔的锁闭方式 按锁闭方式可分为内锁闭和外锁闭 1、内锁闭：内锁闭是当道岔由转辙机带动转换至某个特定位置后， 在转辙机内部进行锁闭，由转辙机动作杆经外部杆件道岔实现位置 固定。不能适应提速的需要，满足不了安全及速度的要求。 2、分动外锁闭：由于外锁闭道岔的两根尖轨之间没有连接杆，在道 岔的转换过程中，两根尖轨是分别动作的，所以又称为分动外锁闭 道岔。
（2）、减速器
为了得到足够的转矩要求将电机的高速旋转降下 来。其由两级组成：第一级小齿轮带动大齿轮，减 速比103：27，第二级为行星传动式，减速比为41： 1 1，总的减速比为103/27×41/1=156.4。 103/27 41/1=156.4 行星减速器中内齿轮靠摩擦联结器的摩擦作用 “固定”在减速器壳内，内齿轮里装有外齿轮。外 齿轮通过滚动的轴承装载偏心的轴套上。
（6）、表示杆 通过与道岔的表示连接杆相连随道岔动作，用来检查尖轨是否 密贴，以及在定位还是在反位。 由前、后表示杆以及两个检查块组成。前表示杆的前伸端设有 连接头，用来和道岔的表示杆相连。后表示杆前端与并紧螺栓相连 的是一长孔，所以有86—167mm的调整范围，以满足不同 的道岔开 程需要。 道岔转换到位后，自动开闭器上的检查柱就落入表示杆检查块 的缺口之中，两侧的间隙为1.5mm。 现场调整表示缺口是一项重要的工作，在密贴调整完成后，才 能进行表示的调整。先伸出，再拉入。现调密贴，再调表示。
（5）、自动开闭器
用来及时、正确反映道岔尖轨 的位置，并完成控制电动机 和挤岔表示的功能。 1、结构组成 接点部分：动接点、静接点、 接点座；动接点块传动部分： 速动爪、滚轮、接点调整架、 连接板、拐轴 控制部分：拉簧、速动片、检 查柱在正常转换过程时，对 表示杆缺口起到探测作用。 道岔不密贴，缺口位置不对， 检查柱不会落下，它阻止动 接点块动作，不构成道岔表 示电路，挤岔时，检查侏被 表示杆顶起，迫使动接点块 转向外方，断开表示电路。
（2）外锁闭：依靠外锁闭 装置直接将基本轨与尖 轨密贴，将斥离轨锁于 固定位置。直接锁闭方 式。锁闭可靠，列车对 转辙机几乎无冲击。 5、按是否可挤，可分为可 挤型和不可挤型转辙机: 可挤型：设有道岔保护 （挤切或挤脱）装置， 道岔被挤时，动作杆解 锁，保护整机。 不可挤型：道岔被挤时， 挤坏动作杆与整机的连 接结构，应整机更换。
分动：两尖轨之间没有连接杆连接，在转换时，一根先动，另一根后动。 降低了转换时的启动力矩。 外锁闭：当道岔由转辙机带动转换至某个特定位置后，通过本身所依附的 锁闭装置，直接把尖轨与基本轨或心轨与翼轨密贴夹紧并固定，称为外锁 闭。外锁闭尖轨与基本轨密贴处实行锁闭，力量大，安全系数高。
二、燕尾式外锁闭装置 燕尾式外锁闭装置属于平面锁闭，渐被淘汰。 三、钩锁式外锁闭装置 钩锁式外锁闭装置属于垂直锁闭方式 四、可动心轨外锁闭装置 由锁闭杆、锁钩、锁闭框、锁闭铁组成。 工作过程分为解锁、转换、锁闭三个阶段。由于其结构简单， 安装方便，动作灵活，4MM不锁闭容易实现。取消了道岔Y形接头 拉板，解决了拉板松动的问题。心轨可以在锁钩在槽内自由伸缩， 使心轨的爬行不影响外锁闭装置的锁闭，但锁钩较长，对生产工 艺要求较高。
2、速动片：配合起动 片完成解锁和锁闭功能， 使速动爪落入其梯形凹槽 之中。 3、动作原理：其动作 是受起动片和速动片的控 制。输出轴转动时带动起 动片转动。速动片由起动 片上的拨片钉带动转动。 从而将速动爪顶起或到位 后落入，带动动接点块的 运动。 4、自动开闭器接点： 有2排动接点，4排静接点， 编号是站在电动机处观察， 自右向左分别为1、2、3、 4排，每排有3组接点，自 上向下顺序编号。
外齿轮41齿，内齿轮42齿， 两者相差1齿。因此，外齿 轮作一周偏心运动时，外 齿轮的齿在内齿轮里错位 一齿。内齿轮静止不动， 外齿轮在一周的偏心运动 中反方向旋转一齿的角度。 带动输出轴逆时针方向旋 转一周，这样达到减速目 的。
（3）、传动装置。包括有减速齿轮、输入轴、减速器、输出轴、 起动片、主轴。 A、起动片 介于减速器与主轴间的传动媒介。它连接输出轴与主轴，利用其 正反两面相互垂直成“十”字形的沟槽，在旋转时补偿两轴不同心的 误差,同时，还能够对自动开闭器起到控制作用。 B、主轴 带动锁闭齿轮，通过与齿条块配合完成转换和锁闭道岔。 （4）、转换锁闭装置 锁闭齿轮、齿条块：将旋转运动变为直线运动以带动道岔的尖轨 位移，并完成内部锁闭。
第四节
一、S700K型电动转 辙机的特点 1、交流380V交流控 制 2、摩擦联结器不需要 调整 3、滚珠丝杠作为驱动 传动装置延长其使 用寿命。
S700K型电动转辙机
二、S700K型电动转辙机的分类
装设的地点以及安装的牵引点 具有多种型号。 装于线路左侧为A13/A15 装于线路右侧为A14/A16等
3、正确反映 道岔的实 际位置， 道岔尖轨 密贴于基 本轨后， 给出相应 的表示。
4、道岔被挤或 因故处于 “四开”位 置时，及时 给出报警和 表示

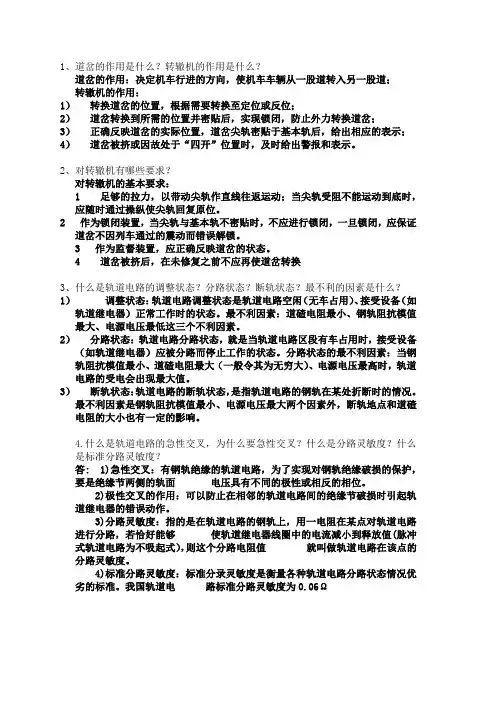

二、对转辙机的基本要求 1、足够的拉力，以带动尖轨作直线往返运 动；当尖轨受阻不能运动到底时，应随时 通过操纵使尖轨回复原位。 2、作为锁闭装置，当尖轨与基本轨不密贴 时，不应进行锁闭，一旦锁闭，应保证道 岔不因列车通过的震动而错误解锁。 3、作为监督装置，应正确反映道岔的状态。 4、道岔被挤后，在未修复之前不应再使道 岔转换。
当发生尖轨受阻不能密贴和道岔 转换完 毕电动机惯性运动的情况下，输出轴不能转动， 外齿轮受滚棒阻止而不能自转，但在输入轴的 带动下作摆式运动，这样外齿轮对内齿轮产生 一个作用力，使内齿轮在摩擦制动板中旋转 （摩擦空转），消耗能量，保护电动机和机械 传动装置。 调整过紧会失去摩擦联结作用，损坏电 动机和机件，过松则不能正常带动道岔转换。 其松紧可以通过调整螺母来调整弹簧的压力实 现。标准是1.3---1.5倍的额定电流。
二、ZD6系列转辙机
为了满足现场重型钢轨和 大号道岔的大量上道，额 定负载2450N的ZD6—A型 不能满足要求。于是产生 了其它型号的转辙机: A、D、F型可以单机使用， E、J型配套双机使用
