ZD转辙机概述

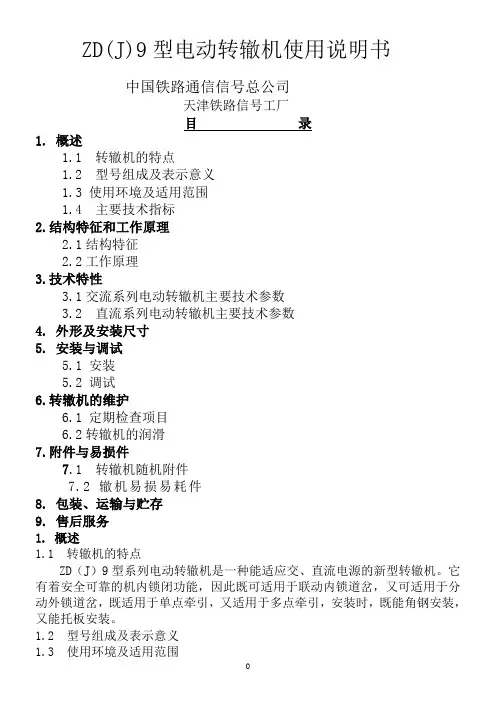

ZD(J)9型电动转辙机使用说明书中国铁路通信信号总公司天津铁路信号工厂目录1. 概述1.1 转辙机的特点1.2 型号组成及表示意义1.3 使用环境及适用范围1.4 主要技术指标2.结构特征和工作原理2.1结构特征2.2工作原理3.技术特性3.1交流系列电动转辙机主要技术参数3.2 直流系列电动转辙机主要技术参数4. 外形及安装尺寸5. 安装与调试5.1 安装5.2 调试6.转辙机的维护6.1 定期检查项目6.2转辙机的润滑7.附件与易损件7.1 转辙机随机附件7.2 辙机易损易耗件8. 包装、运输与贮存9. 售后服务1. 概述1.1 转辙机的特点ZD（J）9型系列电动转辙机是一种能适应交、直流电源的新型转辙机。

它有着安全可靠的机内锁闭功能，因此既可适用于联动内锁道岔，又可适用于分动外锁道岔，既适用于单点牵引，又适用于多点牵引，安装时，既能角钢安装，又能托板安装。

1.2 型号组成及表示意义1.3 使用环境及适用范围1.3.1 使用环境ZD （J ）9系列电动转辙机能在下列条件下可靠地工作：大气压力 不低于70 kPa （海拔高度不超过3000m ）周围空气温度 -40 ～ +70°C空气相对湿度 不大于90%（25°C ） 振 动 ≤21 g 周围无引起爆炸危险，足以腐蚀金属以及破坏绝缘的有害气体或导电尘埃。

1.3.2. 适用范围ZD （J ）9系列电动转辙机有交流和直流两种类型，可适用不同的供电种类。

另外，还能满足转换不同类型的道岔的要求，比如单机牵引、双机牵引、多点牵引等，既可适用与普通道岔转换，又可适用于提速道岔以及正在建设的客运专线道岔转换的使用要求。

ZD （J ）9系列电动转辙机根据所安装的牵引点不同分为可挤型、不可挤型。

1.3.2. 转辙机专门设计有安全开关，维护时，安全开关打开，不经人工恢复转辙机不能动作2.结构特征和工作原理2.1结构特征ZD(J)9电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆等零部件组成，结构采用模块化设计，便于维护和维修。

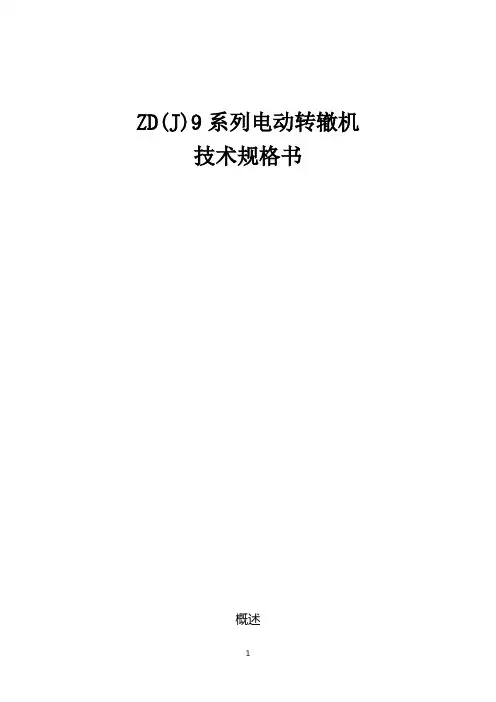

ZD(J)9系列电动转辙机技术规格书概述1.1ZD(J)9系列电动转辙机的用途ZD(J)9系列电动转辙机的用途是：★转换各种铁路道岔，改变道岔开通方向；★锁闭道岔尖轨(心轨)；★反映道岔尖轨(心轨)位置状态。

1.2转辙机型号及含义1.3转辙机工作的环境条件ZD(J)9系列电动转辙机应在下列环境条件下正常工作：大气压力不低于70.1 kPa（相当于海拔高度3000m以下）周围空气温度-40℃～ +70℃空气相对湿度不大于90%（25°C）周围无引起爆炸危险的有害气体及腐蚀性气体。

2. 转辙机结构及动作原理2.1转辙机的结构（见图1）图1 转辙机结构图2.2转辙机的工作原理1.电机2.减速器3.摩擦联结器4.滚珠丝杠5.推板套6.锁块7.锁闭铁 8.动作板 9.右锁闭(表示)杆 10.动作杆 11.左锁闭(表示)杆图2 转辙机工作原理图3. 转辙机的主要技术参数表1 常用交流系列电动转辙机主要技术参数表2 常用直流系列电动转辙机主要技术参数表3 特殊应用的交流系列转辙机的技术参数表4 常用表示（锁闭）杆动程技术参数1.各型转辙机可根据道岔开程及表1、表2、表3中“表示杆件类型”选配表4中常用表示（锁闭）杆动程。

选用原则：遵循就近原则，但当道岔开程处在两档杆件动程中间位置时应向上选用。

例：道岔开程实际为135 mm，应选用140 mm动程表示杆件。

如表4中所有杆件均无法满足现场使用要求，可根据道岔开程定制。

2.ZD(J)9转辙机也可按照现场使用要求进行定制，可定制转辙机的动作杆动程范围为80～240mm。

3.各个机型的摩擦转换力可在不影响道岔转换及密贴检测情况下进行调整，不同机型推荐的摩擦转换力调整范围为：2.5 kN额定转换力对应的摩擦转换力为4.2～5.5 kN；3.5kN对应的摩擦转换力为5.0～6.0 kN；4.0 kN对应的摩擦转换力为6.6～7.6 kN；4.5 kN对应的摩擦转换力为7.0～8.2 kN。

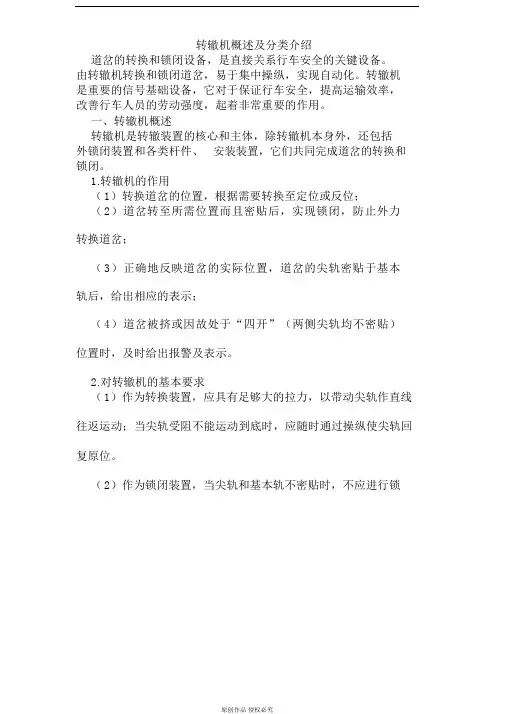

转辙机概述及分类介绍道岔的转换和锁闭设备，是直接关系行车安全的关键设备。

由转辙机转换和锁闭道岔，易于集中操纵，实现自动化。

转辙机是重要的信号基础设备，它对于保证行车安全，提高运输效率，改善行车人员的劳动强度，起着非常重要的作用。

一、转辙机概述转辙机是转辙装置的核心和主体，除转辙机本身外，还包括外锁闭装置和各类杆件、安装装置，它们共同完成道岔的转换和锁闭。

1.转辙机的作用（1）转换道岔的位置，根据需要转换至定位或反位；（2）道岔转至所需位置而且密贴后，实现锁闭，防止外力转换道岔；（3）正确地反映道岔的实际位置，道岔的尖轨密贴于基本轨后，给出相应的表示；（4）道岔被挤或因故处于“四开”（两侧尖轨均不密贴）位置时，及时给出报警及表示。

2.对转辙机的基本要求（1）作为转换装置，应具有足够大的拉力，以带动尖轨作直线往返运动；当尖轨受阻不能运动到底时，应随时通过操纵使尖轨回复原位。

（2）作为锁闭装置，当尖轨和基本轨不密贴时，不应进行锁闭；一旦锁闭，应保证不致因车通过道岔时的震动而错误解锁。

（3）作为监督装置，应能正确地反映道岔的状态。

（4）道岔被挤后，在未修复前不应再使道岔转换。

3.转辙机的分类（1）按传动方式分类，转辙机可分为电动转辙机、电动液压转辙机。

电动转辙机由电动机提供动力，采用机械传动。

多数转辙机都是电动转辙机，包括ZD6系列转辙机和S700K型电动转辙机。

电动液压转辙机简称电液转辙机，由电动机提供动力，采用液力传动。

（2）按供电电源种类，转辙机可分为直流转辙机和交流转辙机。

直流转辙机采用直流电动机，工作电源是直流电。

ZD6系列电动转辙机就是直流转辙机，由直流220V供电。

直流电动机的缺点是，由于存在换向器和电刷，易损坏，故障率较高。

交流转辙机采用三相交流电源或单相交流电源，由三相异步电动机或单相异步电动机（现大多采用三相异步电动机）作为动力。

S700K型电动转辙机和ZYJ7型电液转辙机为交流转辙机。

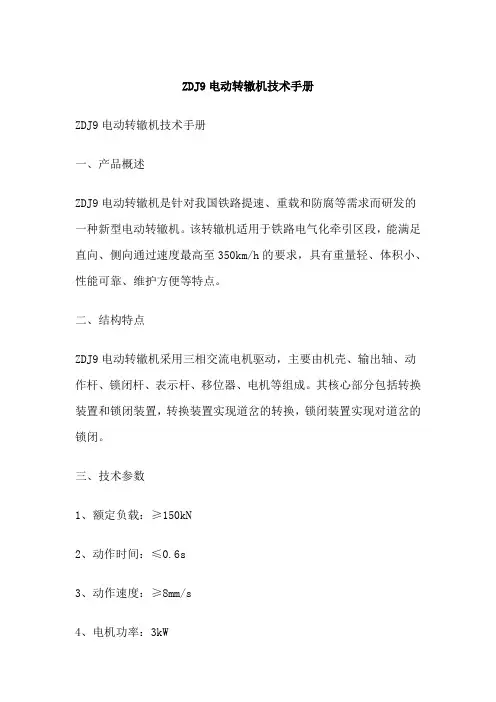

ZDJ9电动转辙机技术手册ZDJ9电动转辙机技术手册一、产品概述ZDJ9电动转辙机是针对我国铁路提速、重载和防腐等需求而研发的一种新型电动转辙机。

该转辙机适用于铁路电气化牵引区段，能满足直向、侧向通过速度最高至350km/h的要求，具有重量轻、体积小、性能可靠、维护方便等特点。

二、结构特点ZDJ9电动转辙机采用三相交流电机驱动，主要由机壳、输出轴、动作杆、锁闭杆、表示杆、移位器、电机等组成。

其核心部分包括转换装置和锁闭装置，转换装置实现道岔的转换，锁闭装置实现对道岔的锁闭。

三、技术参数1、额定负载：≥150kN2、动作时间：≤0.6s3、动作速度：≥8mm/s4、电机功率：3kW5、工作电压：AC三相四线制380V±10%6、环境温度：-40℃~+40℃7、环境湿度：≤95%四、使用与维护1、使用前应检查转辙机安装是否牢固，各部件是否齐全、完好。

2、根据需要设置转辙机的规定位置和状态。

3、定期对转辙机进行清扫，保持其清洁、干燥。

4、定期检查转辙机的动作性能，确保其动作平稳、无卡阻。

5、若发现转辙机出现故障，应及时停用，并通知专业人员进行维修。

五、故障排除1、若转辙机无法动作，可能是电机故障、动作杆卡阻、负载过大等原因导致。

应逐一排查解决。

2、若转辙机动作不平稳，可能是锁闭装置调整不当、表示杆变形等原因导致。

应进行调整或更换。

3、若转辙机表示不准确，可能是移位器失效、表示杆调整不当等原因导致。

应进行调整或更换。

六、注意事项1、操作人员应具备一定的电器知识和操作技能，并严格按照操作规程进行操作。

2、操作时应穿戴防护用品，注意安全。

3、转辙机在使用过程中应保持良好的工作状态，定期进行检查和维护。

4、若发现转辙机有异常声音或故障，应立即停用，并通知专业人员进行维修。

5、在使用过程中，应注意防水、防尘等措施，保持转辙机的良好工作环境。

七、安装调试1、根据需要选择合适的安装位置，按照安装要求进行安装。

ZD6转辙机概述在传统的铁路线路中，转辙机是铁路信号系统中至关重要的一部分。

转辙机的主要功能是改变发车车辆行驶的方向，同时避免车辆之间的相撞。

转辙机是由电气控制设备、机械装置以及铁道设置等几个主要部分构成的。

在转辙机中，电气控制设备用于控制转换器的动作和实现列车的转向。

电气控制设备通常包括电机、电磁阀、开关、接点等。

这些设备通过接收信号来控制转辙机的开合和动作。

转辙机的机械装置是用于操控实际转换器的部分。

它通常由杆、摇杆、滑块等组成，这些部件通过电力作用或手动操作来调整转换器的位置和角度。

机械装置的设计可以根据具体的需求来决定，以确保转辙机的准确性和可靠性。

铁道设置是指铁轨上的安装调整，以适应转辙机的运作。

它通常包括铁轨连接件、轨道连接件、道岔等。

铁道设置的设计和安装非常重要，因为它直接影响转辙机的运行效果和列车的安全性。

除了这些主要组成部分，转辙机还可以配备其他功能，如位置检测器、限位开关、灯光指示器等。

这些设备可以用来检测转辙机的位置和状态，并向驾驶员和信号员提供必要的信息。

转辙机的工作原理很简单。

当一个列车接近交叉口时，信号系统会向转辙机发送指令，要求转辙机改变轨道的位置。

转辙机收到指令后，电气控制设备会发出信号，启动机械装置来调整转换器的位置。

一旦转辙机完成动作，信号系统将确保轨道和信号灯等其他设备相应地改变，以确保列车在正确的轨道上行驶。

总的来说，ZD6转辙机是铁路交叉口中不可或缺的部分，它的主要功能是确保列车安全、平稳地行驶。

通过电气控制设备、机械装置和铁道设置等组成部分，转辙机可以有效地改变列车行驶的方向，同时避免车辆之间的相撞。

转辙机的工作原理简单，但它对铁路系统的安全性和可靠性起着至关重要的作用。

ZD(J)9型电动转辙机使用说明书中国铁路通信信号总公司天津铁路信号工厂目录1. 概述1.1 转辙机的特点1.2 型号组成及表示意义1.3 使用环境及适用范围1.4 主要技术指标2.结构特征和工作原理2.1结构特征2.2工作原理3.技术特性3.1交流系列电动转辙机主要技术参数3.2 直流系列电动转辙机主要技术参数4. 外形及安装尺寸5. 安装与调试5.1 安装5.2 调试6.转辙机的维护6.1 定期检查项目6.2转辙机的润滑7.附件与易损件7.1 转辙机随机附件7.2 辙机易损易耗件8. 包装、运输与贮存9. 售后服务1. 概述1.1 转辙机的特点ZD（J）9型系列电动转辙机是一种能适应交、直流电源的新型转辙机。

它有着安全可靠的机内锁闭功能，因此既可适用于联动内锁道岔，又可适用于分动外锁道岔，既适用于单点牵引，又适用于多点牵大气压力不低于70 kPa（海拔高度不超过3000m）周围空气温度 -40 ～ +70°C空气相对湿度不大于90%（25°C）振动≤21 g周围无引起爆炸危险，足以腐蚀金属以及破坏绝缘的有害气体或导电尘埃。

1.3.2. 适用范围ZD（J）9系列电动转辙机有交流和直流两种类型，可适用不同的供电种类。

另外，还能满足转换不同类型的道岔的要求，比如单机牵引、双机牵引、多点牵引等，既可适用与普通道岔转换，又可适用于提速道岔以及正在建设的客运专线道岔转换的使用要求。

ZD（J）9系列电动转辙机根据所安装的牵引点不同分为可挤型、不可挤型。

1.3.2. 转辙机专门设计有安全开关，维护时，安全开关打开，不经人工恢复转辙机不能动作2.结构特征和工作原理2.1结构特征ZD(J)9电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆等零部件组成，结构采用模块化设计，便于维护和维修。

下图为转辙机整体及部件图。

辙机的外形图见下图及各部分组成转辙机的分解图动作杆转辙机主要零部件外形图电机减速器 机盖滚珠丝杠副 摩擦连接器接点组接点组 电机减速器盖左右锁闭杆SF2衬垫推板套及丝杠副 摩擦联接器 端盖方孔套 防护管接线端子挤脱柱挤脱器锁闭杆安全开关组安全开关组9 左右锁闭杆(表示杆)7可挤型锁闭铁不可挤型锁闭铁在以上的主要零部件中，电机减速器组成中的电机可根据需要直接更换成交流或者直流电机，更换方便；主要传动部件滚珠丝杠寿命长、传动效率高；摩擦联结器采用片式粉末冶金摩擦方式，在正常的维护下可以保证转换力的稳定；接点座和锁闭铁根据转辙机安装的牵引点位置不同分可挤型和不可挤型，静接点片采用铍青铜片，动接点环为铜钨合金，耐磨损、使用寿命长。

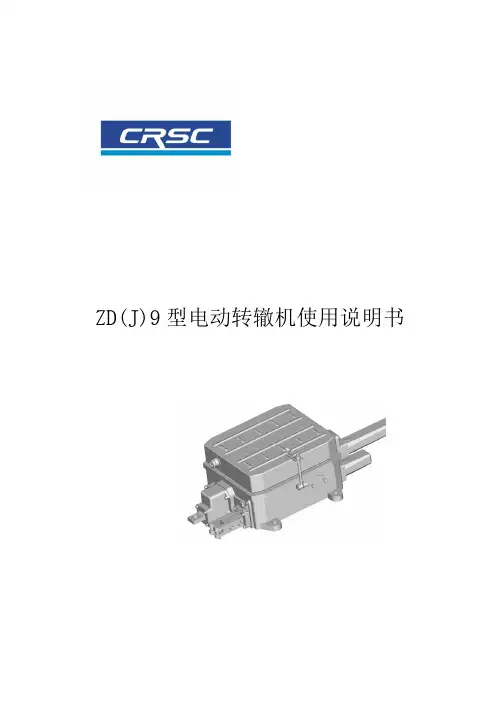

ZD(J)9型电动转辙机使用说明书ZD(J)9型动转辙机使用说明书1．概述ZD(J)9型电动转辙机可用来转换各种铁路道岔的尖轨、心轨和道岔的外锁闭装置。

ZD(J)9型电动转辙机能满足以下要求：★有速动开关检测尖轨或心轨的终端位置；★转换道岔；★有保持道岔尖轨和心轨在密贴位置的锁闭装置；锁块锁闭铁★道岔在挤岔后有切断表示的功能。

竖顶杆水平顶杆转辙机采用滚珠丝杠减锁闭铁速，具有高效率特点。

电机采用三相交流380V 电源，因此电缆单芯控制距离长，交流电机比直流电机故障少。

接点系统采用铍青铜静接点组和铜钨合金动接点环。

伸出杆件用镀铬防锈，伸出处用聚乙烯堵孔圈和油毛毡防尘圈支承和防尘。

转动和滑动面均用SF2复合材料衬套和衬垫，因此转辙机的维护工作量小。

停电或维护中需要手动转换时，可以转动手动开关轴，切断安全开关的接点后插入手摇把，就可以手动转换转辙机。

为了满足用户在大修改造中节省投资，派生有ZD9型直流系列电动转辙机。

2． 产品结构和动作原理转辙机的外形图见下图，安装尺寸见附图1。

转辙机的结构如下（参见附图2）。

转辙机由底壳1、热涂锌的盖2、电机减速器3、摩擦连接器4。

滚珠丝杠接点组 电机减速器盖动作杆 左右锁闭杆SF2衬垫 推板套及丝杠副 摩擦联接器 端盖方孔套 防护管副5、动作杆6、左右锁闭杆(表示杆)7、接点组8、安全开关组9、挤脱器10和接线端子11等组成。

底壳1电机减速器 3 热涂锌的盖2滚珠丝杠副 5 摩擦连接器4接点组 8 动作杆6挤脱器 10 接线端子11锁闭杆7安全开关组安全开关组9 左右锁闭杆(表示杆)7转辙机的动作原理见附图3。

电机1上装有减速器2，电机的驱动力矩经减速器减速后传动摩擦连接器3，摩擦连接器内两面烧结有铜基摩擦材料的内摩擦片通过花键传动滚珠丝杠副的滚珠丝杠4，将旋转运动转换成为滚珠丝杠母5的直线运动。

在滚珠丝杠母外套有推板套，推动动作杆10上的锁块6，在锁闭铁7的作用下，形成了转辙机的解锁、转换和锁闭动程。

转辙机概述及分类介绍道岔的转换和锁闭设备，是直接关系行车安全的关键设备。

由转辙机转换和锁闭道岔，易于集中操纵，实现自动化。

转辙机是重要的信号基础设备，它对于保证行车安全，提高运输效率，改善行车人员的劳动强度，起着非常重要的作用。

一、转辙机概述转辙机是转辙装置的核心和主体，除转辙机本身外，还包括外锁闭装置和各类杆件、安装装置，它们共同完成道岔的转换和锁闭。

1.转辙机的作用（1）转换道岔的位置，根据需要转换至定位或反位；（2）道岔转至所需位置而且密贴后，实现锁闭，防止外力转换道岔；（3）正确地反映道岔的实际位置，道岔的尖轨密贴于基本轨后，给出相应的表示；（4）道岔被挤或因故处于“四开”（两侧尖轨均不密贴）位置时，及时给出报警及表示。

2.对转辙机的基本要求（1）作为转换装置，应具有足够大的拉力，以带动尖轨作直线往返运动；当尖轨受阻不能运动到底时，应随时通过操纵使尖轨回复原位。

（2）作为锁闭装置，当尖轨和基本轨不密贴时，不应进行锁闭；一旦锁闭，应保证不致因车通过道岔时的震动而错误解锁。

（3）作为监督装置，应能正确地反映道岔的状态。

（4）道岔被挤后，在未修复前不应再使道岔转换。

3.转辙机的分类（1）按传动方式分类，转辙机可分为电动转辙机、电动液压转辙机。

电动转辙机由电动机提供动力，采用机械传动。

多数转辙机都是电动转辙机，包括ZD6系列转辙机和S700K型电动转辙机。

电动液压转辙机简称电液转辙机，由电动机提供动力，采用液力传动。

（2）按供电电源种类，转辙机可分为直流转辙机和交流转辙机。

直流转辙机采用直流电动机，工作电源是直流电。

ZD6系列电动转辙机就是直流转辙机，由直流220 V供电。

直流电动机的缺点是，由于存在换向器和电刷，易损坏，故障率较高。

交流转辙机采用三相交流电源或单相交流电源，由三相异步电动机或单相异步电动机（现大多采用三相异步电动机）作为动力。

S700K型电动转辙机和ZYJ7型电液转辙机为交流转辙机。
