六类非屏蔽模块的打线技巧

浅谈六类线布线随着网络技术的发展，千兆到桌面已成为事实，六类布线也越来越受到用户的广泛关注。

由于在AN/NZS 3080、TIA（电信工业协会）或ISO（国际标准化组织）六类规范中并没有详细列出任何新的安装方法，因此，几年前为五类布线规定的安装方法也适用于六类布线。

但是，六类布线对安装质量要求更高。

大多数制造商都建议安装商除了严格遵守布线标准文件中规定的安装方法之外，还需要按照设备制造商的建议安装方法进行施工。

这也许是六类布线安装标准出台前保证布线质量的有效方法之一。

说到六类线布线，首先要要说说什么是六类线，所谓的六类线就是六类非屏蔽双绞线。

它的各项参数较我们常见的五类线或者超五类线都都有大幅提高，带宽也扩展至250MHz或更高。

六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。

正因为六类线与结构上与五类或超五类双绞线结构有所区别，所以在六类布线安装过程中需要注意以下十个问题。

1、电缆拉伸张力。

不要超过电缆制造商规定的电缆拉伸张力。

张力过大会使电缆中的线对绞距变形，影响高速局域网的传输性能。

此外，张力过大还可能导致线对散开，损坏导线。

2、电缆弯曲半径。

避免电缆过度弯曲。

因为这可能导致线对散开，或者影响电缆中的线对绞距，对典型的六类电缆，弯曲半径应大于50mm。

在实际操作中，在墙壁暗盒中的弯曲半径以50mm为宜，进线的电缆管道的最小弯曲半径是100mm。

3、电缆压缩。

避免使电缆扎线带过紧而压缩电缆。

压力过大会使电缆内部的绞线变形，因此在使用电缆扎线带时，要特别注意扎线带使用的压力大小。

扎线带的强度只要能够支撑成捆电缆即可。

4、电缆重量。

在使用悬挂线支撑电缆时，必须考虑电缆重量。

电缆的重量因制造商而异，六类电缆的重量大约是五类电缆的两倍。

5、电缆打结。

在从卷轴上拉出电缆时，要注意电缆可能会打结。

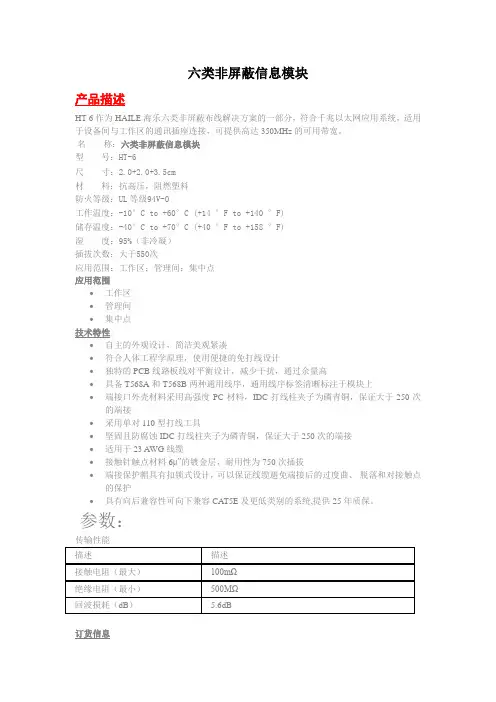

六类非屏蔽信息模块产品描述HT-6作为HAILE海乐六类非屏蔽布线解决方案的一部分，符合千兆以太网应用系统，适用于设备间与工作区的通讯插座连接，可提供高达350MHz的可用带宽。

名称：六类非屏蔽信息模块型号：HT-6尺寸：2.0+2.0+3.5cm材料：抗高压，阻燃塑料防火等级：UL等级94V-O工作温度：-10°C to +60°C (+14 °F to +140 °F)储存温度：-40°C to +70°C (+40 °F to +158 °F)湿度：95%（非冷凝）插拔次数：大于550次应用范围：工作区；管理间；集中点应用范围∙工作区∙管理间∙集中点技术特性∙自主的外观设计，简洁美观紧凑∙符合人体工程学原理，使用便捷的免打线设计∙独特的PCB线路板线对平衡设计，减少干扰，通过余量高∙具备T568A和T568B两种通用线序，通用线序标签清晰标注于模块上∙端接口外壳材料采用高强度PC材料，IDC打线柱夹子为磷青铜，保证大于250次的端接∙采用单对110型打线工具∙坚固且防腐蚀IDC打线柱夹子为磷青铜，保证大于250次的端接∙适用于23 AWG线缆∙接触针触点材料6μ”的镀金层，耐用性为750次插拔∙端接保护帽具有扣锁式设计，可以保证线缆避免端接后的过度曲、脱落和对接触点的保护∙具有向后兼容性可向下兼容CAT5E及更低类别的系统,提供25年质保。

参数：传输性能描述描述接触电阻（最大）100mΩ绝缘电阻（最小）500MΩ回波损耗（dB） 5.6dB订货信息型号名称标准颜色小包装大包装重量HT-6 六类非屏蔽模块（180度打线）白色25PCS 250PCS 3.8KG。

综合布线系统1.概述随着计算机、网络和多媒体等信息技术的飞速发展，信息的传递越来越快捷，信息的处理能力越来越强，信息的表现形式也越来越丰富，对社会经济和人们的生活产生了深刻的影响。

这一切促使通信网络由传统的电话网络向高速多媒体信息网发展。

综合布线系统是园区信息化的基础设施，是建立通讯网络的基础物理平台。

2.需求分析●阿尔及利亚项目网络骨干采用千兆位以太网，千兆光纤到楼，100M双绞线到桌面。

●整个综合布线系统只包括数据和语音两部分，采用六类屏蔽系统。

●水平子系统汇集于相应单体建筑物的配线间网络机柜内，配线间内设交换设备及24口RJ45配线架。

●所设计的所有线缆及布线装置在安装使用后的电气寿命及使用寿命均达到25年以上。

●线缆及布线装置运行安全可靠且维护操作方便。

3.设计依据和原则3.1标准及规范本设计主要参照如下标准和规范:➢《商用建筑物电信布线标准》ANSI/EIA/TIA-568-A➢《商用建筑布线系统管道及空间位置标准》EIA/TIA-569➢《电信通路和空间商用建筑标准》EIA/TIA-569➢《信息技术互连国际标准》（ISO/IEC11801-95）➢《智能建筑设计标准》GB/T50314-2006➢《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2007➢《六类测试标准》ANSI/TIA/EIA3727，TIA3.2设计原则综合布线系统是为适应计算机与通信结合而提出的。

它的出现打破了数据传输和语音传输的界限，使各种不同的信号在一套线路中传输。

对于综合布线系统的设计需贯彻以下几条原则，以体现综合布线的优越性。

兼容性过去，为大楼内语音和数据线路布线使，往往采用不同厂家生产的电缆线、配线插座及接头等，一旦需要改变终端机或电话机位置时，必须敷设新的线缆和插座。

因此，现在的综合布线系统将语音信号、数据信号和监控设备的图像信号的配线，经过统一的规划和设计，采用相应传输介质、信息插座和交连设备、适配器等，把不同信号综合到一套标准的布线系统中，只需在管理间和设备间做相应的跳线操纵，就可以把终端设备连入相应的系统。

六类非屏蔽综合布线解决方案非屏蔽综合布线（unshielded twisted pair cabling）是一种常用的网络布线方式，该方式不使用屏蔽设计，而是使用双绞线和特殊的电缆编织结构来减少电磁干扰。

在非屏蔽综合布线中，存在着各种不同的解决方案，下面将介绍六种常见的非屏蔽综合布线解决方案。

1. 10GBase-T解决方案：10GBase-T是指支持10Gb/s数据传输速度的以太网技术。

在非屏蔽综合布线解决方案中，可以使用Cat6A或更高规格的双绞线，支持10GBase-T的传输要求。

这种解决方案通常用于需要高带宽和快速数据传输的场景，例如数据中心、企业办公楼等。

2.IP摄像机解决方案：IP摄像机解决方案主要用于视频监控系统，提供高质量的视频传输和监控图像。

在非屏蔽综合布线解决方案中，通常使用Cat5e或Cat6双绞线来连接IP摄像机和网络设备，保证高清视频传输的稳定性和可靠性。

3.电声传输解决方案：对于需要传输音频信号的场景，可以采用非屏蔽综合布线解决方案来实现电声传输。

在该解决方案中，通常使用Cat5e或Cat6双绞线来传输低频音频信号，使用光纤来传输高频音频信号，以保证音频信号的质量和稳定性。

4.远程供电解决方案：远程供电解决方案是一种通过网络线缆为设备提供电力的技术。

在非屏蔽综合布线中，可以使用Ethernet线缆来传输电力和数据信号，实现远程供电的功能。

这种解决方案通常用于需要远程供电的设备，例如网络摄像机、无线接入点等。

5.数字音视频解决方案：数字音视频解决方案主要用于音视频传输和分发系统，可以实现高清视频和音频的传输和分发。

在非屏蔽综合布线解决方案中，通常使用Cat5e或Cat6双绞线来传输数字音视频信号，使用光纤来传输高清视频信号，以保证音视频信号的质量和稳定性。

6.传感器网络解决方案：传感器网络解决方案是一种用于连接和管理传感器设备的技术。

在非屏蔽综合布线解决方案中，可以使用Cat5e或Cat6双绞线来连接传感器设备和网络设备，实现传感器数据的传输和管理。

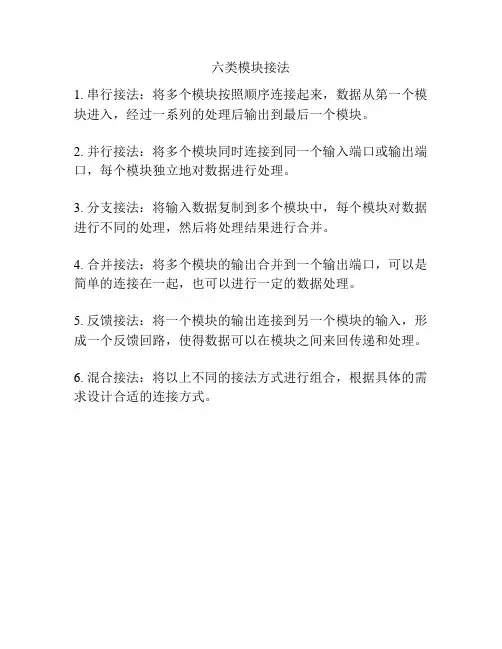

六类模块接法
1. 串行接法：将多个模块按照顺序连接起来，数据从第一个模块进入，经过一系列的处理后输出到最后一个模块。

2. 并行接法：将多个模块同时连接到同一个输入端口或输出端口，每个模块独立地对数据进行处理。

3. 分支接法：将输入数据复制到多个模块中，每个模块对数据进行不同的处理，然后将处理结果进行合并。

4. 合并接法：将多个模块的输出合并到一个输出端口，可以是简单的连接在一起，也可以进行一定的数据处理。

5. 反馈接法：将一个模块的输出连接到另一个模块的输入，形成一个反馈回路，使得数据可以在模块之间来回传递和处理。

6. 混合接法：将以上不同的接法方式进行组合，根据具体的需求设计合适的连接方式。

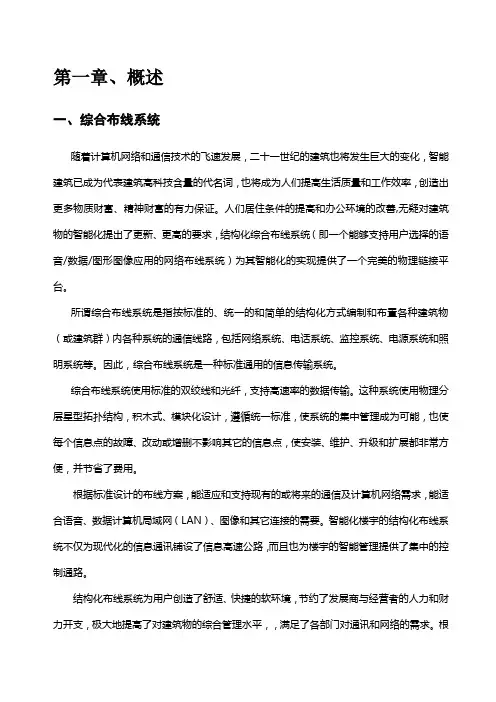

第一章、概述一、综合布线系统随着计算机网络和通信技术的飞速发展，二十一世纪的建筑也将发生巨大的变化，智能建筑已成为代表建筑高科技含量的代名词，也将成为人们提高生活质量和工作效率，创造出更多物质财富、精神财富的有力保证。

人们居住条件的提高和办公环境的改善,无疑对建筑物的智能化提出了更新、更高的要求，结构化综合布线系统（即一个能够支持用户选择的语音/数据/图形图像应用的网络布线系统）为其智能化的实现提供了一个完美的物理链接平台。

所谓综合布线系统是指按标准的、统一的和简单的结构化方式编制和布置各种建筑物（或建筑群）内各种系统的通信线路，包括网络系统、电话系统、监控系统、电源系统和照明系统等。

因此，综合布线系统是一种标准通用的信息传输系统。

综合布线系统使用标准的双绞线和光纤，支持高速率的数据传输。

这种系统使用物理分层星型拓扑结构，积木式、模块化设计，遵循统一标准，使系统的集中管理成为可能，也使每个信息点的故障、改动或增删不影响其它的信息点，使安装、维护、升级和扩展都非常方便，并节省了费用。

根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、图像和其它连接的需要。

智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路，而且也为楼宇的智能管理提供了集中的控制通路。

结构化布线系统为用户创造了舒适、快捷的软环境，节约了发展商与经营者的人力和财力开支，极大地提高了对建筑物的综合管理水平，，满足了各部门对通讯和网络的需求。

根据对结构化布线系统(Structured Cabling System-SCS)的要求, 本大楼布线系统的设计主要满足通信和计算机网络二部分。

该系统将为用户提供集话音、数据、文字、图像于一体的多媒体信息网络，帮助用户实现多功能电话、语音信箱、网络代理连接Internet等应用。

需求说明1、本系统按六类/E级（250MHZ）标准进行设计。

六类模块打线方法
打线方法是指使用六类模块对线路进行打包和管理的方式。

六类模块是一个网络连接标准，用于建立高速以太网连接。

六类模块通过将网络连接分为八个导线来提供更高的传输速度和更低的干扰。

以下是六类模块的打线方法：
1. 568A打线方法：将一端的接口根据标准顺序进行连线，即：白绿/绿/白橙/蓝/白蓝/橙/白棕/棕。

2. 568B打线方法：将一端的接口根据标准顺序进行连线，即：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕。

3. 直通打线方法：将两端的接口按照相同的顺序连线，即：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕。

4. 交叉打线方法：将一端的接口按照568A顺序连线，另一端按照568B顺序连线，即：白绿/绿/白橙/蓝/白蓝/橙/白棕/棕。

5. 四对跳线：将六类模块上的八个导线（四对）分别通过跳线连接到六类插座。

6. 使用模块化插座：使用专门设计的模块化插座进行连线，通过简单的插拔操作来连接线路。

以上是六类模块的六种打线方法，具体的使用视网络需求和实际情况来选择。

***商务区六类非屏蔽&多模光纤综合布线系统解决方案二〇一五年十一月目录第一章总述一、前言综合布线系统是由线缆及相关连接硬件组成的信息传输通道，能支持多种应用系统，是智能建筑信息交换和建筑设备自动化控制的基础，是办公商业综合体语音、数据、图像、多媒体业务、安全监控、控制等各种信息通讯及传输的支撑平台。

本方案书完全遵从国际标准ANSI/TIA/EIA 568-C、ISO11801，并符合国标：GB 50311-2007的设计要求。

选用六类非屏蔽端到端布线解决方案，建议光缆系统的端接全部采用SC连接头为主，可进行高密度、高可靠性端接，并具有很小的衰减损耗。

同时根据甲方建筑图纸对综合布线的规划，为***工程综合布线系统项目的设计方案，需要满足以下要求：1．完全满足甲方建筑图纸对综合布线的规划要求；2．充分考虑甲方实际功能上的需求；3．遵循先进布线理念，超过业界标准；4．性能、结构在满足要求的基础上充分考虑系统冗余和升级空间；5．以结构合理，高效低成本的最优性能价格比为原则；6．充分保证用户使用和管理的灵活性。

二、设计原则综合布线系统集成应遵循以下原则：规范性和开放性：系统设计应遵循国内外最新的行业规范，建成后应优于国际国内规范要求；系统采用标准化接口或协议，满足不同系统之间和产品之间的数据通信等。

先进性和可管理性：系统应采用技术成熟、性能先进的产品系列，必须保证一定性能升级空间和可延续性，以满足当前的各种通讯要求和未来5-10的应用需求；系统必须是可管理的，保证网络系统的高效、安全、可靠运行，同时为网络故障排除提供及时、详细的信息。

安全性和可扩展性：系统设计时要充分考虑防火、防水、防污染、防雷击、防静电、防泄露等功能，以满足数据传输和物理环境的安全环保，重点防止客户隐私信息的泄露；同时要考虑语音数据互备和点位、主干冗余设计，以系统应用提供充足的扩展空间，以保障系统不间断运行。

经济性：从系统总体目标和业主实际需要出发，选择合适的、最经济、最稳定产品来满足用户的需求，应尽量降低成本，让用户获得最高性价比的系统。

韩电六类非屏蔽综合布线系统产品解决方案前言随着信息技术的发展，通信需求从单一的话音逐渐转向集语音、文字、数据、图像、视频为一体的多媒体通信业务，对信息的传输速率、传输信道的带宽都提出了更高的要求，信息的数字化、智能化、宽带化是目前和未来的方向。

因此，高性能的数据传输网络已成为现代数据通信系统的核心。

在网络设计时，不仅仅要考虑网络类型的选择，更重要的是要考虑网络的速率和带宽，以及为满足未来需求而预留的余量。

韩电集团依托严格的质量保证体系，为用户提供完整的结构化布线解决方案，结合优秀的产品和服务，满足用户所需集各种语音、数据、图像等信息的服务。

韩电综合布线系统不但满足目前千兆、万兆以太网的需求，同时其模块化的解决方案更为系统的不断扩展升级提供了可能。

综合布线系统具有以下特点：■可靠性：韩电综合布线产品已通过国内和国际权威检测机构的检验，并取得相关进网认证；■灵活性：韩电综合布线系统中任何信息点都能连接不同类型的终端设备，当设备数量和位置发生变化时，只需采取简单的插接方式，实用方便，其灵活性和适应性都较强、且节省工程投资；■开放性：韩电综合布线系统对上层网络供应商是开放的，可支持不同网络厂家的产品及系统；韩电综合布线系统对同层综合布线系统厂家是开放的，可随意与不同系统厂家的产品搭配，组建完整的布线网络；■产品规格多样性：韩电综合布线产品的种类有——应用于室内或室外布线，具有UTP、FTP、SFTP结构的CAT.3、CAT.5、CAT.5E、CAT.6数字电缆以及相应的各类连接硬件，完全满足大部分布线系统的需求。

韩电CAT.6六类非屏蔽综合布线系统产品解决方案1、韩电单口/双口面板产品特性：韩电插座面板秉承了实用、人性化的设计风格，弧面亚光型结构美观大方，乳白色调可配合任意墙面风格；同时采用两片式设计，安装灵活方便、巧妙地隐藏了面板的安装螺丝孔；配合机械弹簧式防尘盖和标准标示系统，在国标86型面板外形体系上为用户提供了单口、双口可选型号，外形尺寸均为86*86mm，可安装系列超五类RJ45模块、电话模块等，符合国标安装要求，满足数据及语音应用。

六类非屏蔽综合布线系统方案目录第一章工程概况 (1)一、前言 (1)二、大楼结构化综合布线工程概况 (1)第二章结构化综合布线设计方案 (2)一、综合布线系统概述 (2)二、设计依据和原则 (2)设计依据 (2)设计原则 (2)三、系统设计规划 (3)四、产品选型 (3)产品选型 (3)产品公司介绍 (3)能士六类非屏蔽系统特点及优势 (4)五、设计方案 (4)XXX六类非屏蔽综合布线系统组成 (4)工作区子系统（Work Area） (5)水平子系统(Horizontal system) (8)垂直主干子系统（Riser Subsystem） (9)管理子系统（Adminstration Subsystem） (11)设备子系统（Equipment Room Subsystem） (13)建筑群子系统 (14)六、布线系统测试 (14)测试标准 (15)测试内容： (15)七、综合布线系统施工流程图 (16)第三章售后服务 (16)第一章工程概况一、前言整个社会信息化的提高，为了适应电子商务系统、办公自动化系统的应用需求，因此提出结构化综合布线建设的需求。

建设结构化综合布线，根本目的是使信息资源网络化，解决信息共享、内部沟通、内外部沟通和信息流动速度，实现电子商务、办公自动化系统的普遍使用。

二、大楼结构化综合布线工程概况办公地点为xx大厦x－x层。

x楼为xx，设xx、xx和xx系统；x楼为xxxx办公室和xxxx；x楼厅xxxx办公室、xxxx室和xxxx；x楼为xxxx办公室、xxxx办公室、信息中心和xx室；x楼为xxxx办公室和xx；x楼厅xxxx办公室。

各楼层的信息点数分别如下：xx、xx、xx、……、xx个不等，其中各楼层数据点分别为xx、xx、xx、……、xx个不等（总数量为xxx个）。

根据信息节点的分布情况，分别在x 楼、x楼的弱电井和x楼的中心机房设置配线架。

x楼的配线间使用x台24口楼层交换机，负责x层楼的数据点，中心机房使用x台中心交换机负责信息中心的数据点，x台24口楼层交换机负责x楼的数据点；x楼的配线间使用x台24口楼层交换机，负责x楼到x楼的数据点。

六类配线架(屏蔽非屏蔽)3.1六类非屏蔽配线架(模块化)产品特性：1.性能优于ISO11801-2002、TIA/EIA568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.模块接触针触点采用高低错位技术，有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块、端接帽上，便于准确快速地完成端接7.扣锁式端接帽确保导线全部端接并防止滑动8.带后置倒“T”式线缆理线架，便于线缆的安装维护，以及增加线缆的弯曲半径9.较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于端口管理10.模块化设计，便于安装，可根据需要配置安装模块，节约成本11.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命12.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性13.采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别14.采用塑料面板+钢质底板的整体结构，保证了产品的机械强度15.支持主流端接方式，可用110和科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性16.配有打线底座，施工人员的手可以直接握在底座上，而不是在打线刀的正下方，可以更好的保护施工人员，避免被打线刀割伤17.配置一台 LCD跳线测试仪:19英寸机架式，能够直接安装在机柜内，带有2组LCD液晶显示屏，可以同时测试2根跳线，液晶显示屏能够非常直观地显示双绞线的接线图，展示4对线的连接状况与线序，判断双绞线的错接、短路及断路等各路故障，定位开路的具体位置、并能测量双绞线的长度。

该产品可以工程测试和故障排除18.通过第三方权威机构检测，获得UL 认证电气性能：1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.工作温度： -25℃～70℃物理特性：1.传输带宽大于250MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次订货编码：3.2六类屏蔽配线架(模块化)产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e 及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.模块接触针触点采用高低错位技术，有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑，有通用的T568A和T568B 线序标签清晰标注于模块、端接帽上，便于准确快速地完成端接7.后部的接地固定装置可方便、有效的接地8.锌合金整体压铸360度全方位屏蔽外壳设计，有效防止外部电磁干扰和信息泄漏9.带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径10.较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于端口管理11.模块化设计，便于安装，可根据需要配置安装模块，节约成本12.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命13.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性14.采用塑料面板+钢质底板的整体结构，保证了产品的机械强度15.免工具端接方式，兼容T568A/B两种端接方式16.通过第三方权威机构检测，获得UL 认证电气性能1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流：1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗：20MΩ6.工作温度：-25℃～70℃物理特性1.传输带宽大于250MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次订货编码:3.3六类非屏蔽配线架(整体式)产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e 及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.接触针触点采用前后、高低错位技术，有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑，有通用的T568A和T568B 线序标签清晰标注于配线架上7.带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径8.较大的正面标识空间，方便端口标识，配有可拆式标示牌，便端口管理9.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命10.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性11.采用塑料面板+钢质底板的整体结构，保证了产品的机械强度12.支持主流端接方式，可用110和科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性13.通过第三方权威机构检测，获得UL 认证电气性能：1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.工作温度： -25℃～70℃物理特性：1.传输带宽大于250MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次订货编码：3.4六类屏蔽配线架(整体式)产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e 及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.模块接触针触点采用高低错位技术，有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为90度6.外形紧凑，有通用的T568A和T568B 线序标签清晰标注于配线架上7.后部的接地固定装置可方便、有效的接地8.外形紧凑，有通用线序标签清晰标注于配线架上，便于准确快速地完成端接9.带后置倒“T”式线缆理线架，便于线缆的安装维护，以及增加线缆的弯曲半径10.整体屏蔽外罩，使配线架360度全屏蔽，有效防止外部电磁干扰和信息泄漏11.屏蔽外罩后盖固定采用非螺丝设计，方便快捷安装12.较大的正面标识空间，方便端口标识，便于端口管理13.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命14.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性15.配线架为整体式设计，钢架结构，保证了产品的机械性能16.支持主流端接方式，可用110和科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性17.通过第三方权威机构检测，获得UL 认证电气性能1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流：1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗：20MΩ6.工作温度：-25℃～70℃物理特性1.传输带宽大于250MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次订货编码:3.5六类非屏蔽配线架（角形）产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e 及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.接触针触点采用高低错位技术，有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑，有通用的T568A和T568B 线序标签清晰标注于配线架上7.配线架信息端口自带外置防尘盖，可以防止灰尘进入跳线插口8.支持端口色彩管理，防尘盖可选用不同的颜色，满足多网颜色区分要求9.带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径10.较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于端口管理11.角形配线架在中心以最佳角度折弯，允许跳线从垂直线缆管理架12.直接连接到配线架上，从而取消了水平线缆管理架并节省了宝贵的机架空间，这样不但增加了跳线密度，而且使跳线的管理更为便捷，走线美观13.采用塑料面板+钢质底板的整体结构，保证了产品的机械强度14.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命15.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性16.采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别17.支持主流端接方式，可用110和科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性18.通过第三方权威机构检测，获得UL 认证电气性能：1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流： 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗： 20MΩ6.工作温度： -25℃～70℃物理特性：1.传输带宽大于250MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次订货编码：。

深度好文：超六类屏蔽与非屏蔽布线系统分析1前言随着网络传输速率的不断提高，网络的应用面越来越广，它对传输带宽的需求与能力也越来越高。

作为数据传输的基础设施——综合布线系统面临挑战。

尤其是对作为万兆应用的铜缆传输系统提出了更高的要求。

当用户有铜缆系统万兆应用需求的时候，对于ClassEA /Cat.6A（超六类）系统在屏蔽与非屏蔽的选择上，往往举棋不定。

在系统性能、造价、实施、验收、维护等方面总会存在一些疑问。

本文就将针对ClassEA /Cat.6A （超六类）铜缆布线系统的几个方面做详细分析，以方便用户根据自身的需求做出合适的选择。

注：ISO/IEC 称ClassEA，TIA称Category 6A简写Cat.6A。

国内也称超六类。

下文统称为超六类或超六类系统。

2为什么要选择超六类系统首先，当用户有铜缆接口需要满足至少万兆（10Gbps）传输速率需求的时候，须选择超六类以上系统。

其次，从国际标准角度，ISO/IEC 和TIA对于数据中心及新安装的项目应或建议采用超六类系统：- 应采用ClassEA布线系统：ISO/IEC 11801-5数据中心，草案；ISO/IEC11801-6分布式楼宇服务，草案。

- 建议用于支持10GBASE-T和新安装项目采用ClassEA布线系统：ISO/IEC11801-1通用，草案；ISO/IEC11801-2办公环境，草案。

- 应采用Cat.6A布线系统：TIA-1179-A医疗卫生，草案。

- 推荐Cat.6A布线系统：TIA-942-B数据中心，草案；TIA-568.1-D商业楼宇；TSB-162-A无线局域网。

- 建议新安装项目采用Cat.6A布线系统：TIA-4966教育机构；TIA-862-B智能化楼宇。

再次，国内标准GB50174-2017中规定：对于承担数据业务的水平子系统应采用6A类及以上对绞电缆（含6A类接插件）。

3超六类系统应用分析ISO/IEC和TIA两个标准，对于超六类系统的规定一致：物理带宽500MHz，传输速率10Gbps（通常称为万兆到桌面），永久链路长度90米，信道长度为100米。

六类非屏蔽网线模块安装准备工序在面板或配线架已经就绪、双绞线已经理线完毕后，方可进行模块端接。

在端接前，应准备好工具、模块及模块配套的压线盖。

制作标尺使用多余、废弃的双绞线制作两个标准长度的标尺：总长标尺（300mm）和护套标尺（250mm）。

制造方法：用钢皮尺测量双绞线的长度，用剪刀剪出指定长度。

整理即将端接的双绞线如果是面板端的双绞线，将盘绕在底盒内的双绞线展开，清除底盒内和双绞线上的杂物。

如果是配线架端的双绞线，将穿入模块孔的双绞线从孔中抽出，从配线架上方预留给跳线管理器的空间中穿到配线机柜的正面来。

端接工序端接点上的双绞线长度至少应有500mm以上（其前端的200mm在端接前剪去，因为顶端的双绞线中的绞距有可能会松散）。

1. 剪出端接长度自面板平面（或配线架平面）开始，使用总长标尺与所端接的双绞线比对后，用剪刀贴总长标尺外边沿剪断所端接的双绞线。

2. 重新制作线缆编号双绞线在剪短时，往往将线头附近的线号一起剪去，为此需重新制作线号。

由于端接在距线头处50mm以内，因此线号应放在距线头处100mm以外，通常应保留两处。

由于这是正式保留的线号，因此根据标准，它应该使用能够保存10年以上的标签材料制作。

当然，有些工程中使用号码管或干脆使用油性记号笔，也未尝不可。

3. 剪去护套内的撕裂带在水平双绞线的护套内，有一根撕裂带。

在用剪刀在护套边沿上垂直剪一个缺口后，可以使用撕裂带斯开护套。

由于撕裂带为锦纶丝所制，十分柔软，因此宜用剪刀剪去。

4. 剪出护套长度自面板平面（或配线架平面）开始，使用护套标尺与所端接的双绞线比对后，用剥线根据贴总长标尺外边插入所端接的双绞线后环绕一圈，切断护套层，然后拔下被切下的护套。

该位置就是双绞线与模块的交界处。

如果1个配线架中所有的双绞线在端接后全部等长，那么就可以做出很漂亮的配线架背面造型。

5. 剪去十字骨架（六类非屏蔽双绞线使用）端接六类带十字骨架的非屏蔽双绞线之前，应贴着护套剪去四对双绞线芯线中间的十字骨架。

教学案例：端接6类非屏蔽直连线
一、六类线介绍
六类非屏蔽双绞线的各项参数都有大幅提高，传输频率也扩展至250MHz 或更高。

六类双绞线在外形上和结构上六类网线与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。

电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。

另外，保证在安装过程中电缆的平衡结构不遭到破坏。

六类非屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，STP电缆直径为6.53mm。

二、接线步骤
A:白橙橙白绿蓝白蓝绿白棕棕
B:白橙橙白绿蓝白蓝绿白棕棕
直通线制作图解如下：
1、剥除外护套
2、分开线对
3、切除十字架
4、安装线对固定器
5、切平导体端
6、安装芯线固定器
7、再次切平导体端
8、套接水晶头外壳
9、压接水接头
三、注意事项
不要以为所有的六类网线均为交叉的。

交换机与电脑接一定要直通！要不不小心就上百兆！最后所有人在做的时候注意将交换机强制为全双工，1000。
