气动球阀

气动球阀的工作原理
气动球阀的工作原理是基于气动执行器对球阀的控制，以实现开启和关闭流体通道的功能。

下面将详细介绍气动球阀的工作原理：
1. 结构组成：气动球阀主要由球体、阀座、阀杆、阀体和气动执行器组成。

球体是阀门的关键部件，可以通过旋转来实现开启和关闭流体通道。

阀座是球体的密封垫块，可以确保阀门在关闭时完全密封，防止流体泄漏。

阀杆用于连接球体和气动执行器，将气动执行器的运动转化为球体的旋转运动。

2. 工作原理：当气动执行器的信号输入时，气动执行器内的活塞会根据信号的控制，实现推动或拉动阀杆的运动。

阀杆的运动会将球体旋转到相应的位置，从而开启或关闭阀门。

开启阀门时，球体旋转将流体通道与阀体内的出口对齐，流体可以顺畅地通过阀门。

关闭阀门时，球体旋转使流体通道与阀体内的出口脱离对齐，阻止流体的通过，从而实现封闭。

3. 密封性能：气动球阀的密封性能取决于球体与阀座之间的接触。

当阀门关闭时，球体的表面与阀座紧密接触，形成密封状态，以阻止流体泄漏。

同时，球体的表面通常涂有特殊的密封材料，以提高密封性能。

4. 控制方式：气动球阀可以通过手动控制、电动控制或气动控制。

其中，气动控制是最常见的一种方式，通常通过气动执行器的信号输入，由气动执行器控制阀杆的运动，从而实现对阀门的控制。

综上所述，气动球阀的工作原理是通过气动执行器对球体的控制，实现对阀门的开启和关闭。

通过控制气动执行器的信号输入，推动或拉动阀杆的运动，从而使球体旋转到相应的位置，实现开关通道，并通过球体与阀座的接触达到密封的效果。

这种工作原理使气动球阀在工业领域中得到广泛应用。

Q641F气动球阀参数 Q641F气动法兰球阀1. 简介Q641F气动法兰球阀是一种广泛使用于石油、天然气、化工等行业的阀门，由阀体、球体、阀杆、以及操作机构等部件组成。

阀门的开关，通过压缩空气、电动机或者手轮等方式实现。

2. 技术参数2.1 阀体参数•通径：DN15-DN1000（1/2’‘-40’’）•材质：碳钢、合金钢、不锈钢、等•压力等级：PN10-PN160（CLASS150-CLASS900）•测试压力：PN1.5-2.4MPa•适用温度：-196℃-+200℃2.2 工作原理Q641F气动法兰球阀通过把空气和压缩空气作为动力源，通过阀门操作机构的作用，使球体绕着球座作圆周运动，从而达到调节、截止、反向流等作用。

2.3 阀杆参数•材质：不锈钢•形式：一体式、拆卸式2.4 球体参数•材质：碳钢、合金钢、不锈钢、等•种类：全通径、短流通、V形等•操作方式：正剪切、双剪切•密封面形式：软密封、硬密封2.5 操作机构参数•压缩空气压力：0.4-0.8MPa•电动机电源：AC 380V 50Hz•手轮操作：60Nm-300Nm3. 主要特点•具有耐腐蚀、耐磨、耐高温等性能，适用于多种介质。

•球体与球座之间采用弹性密封，能够实现良好的密封效果。

•双向性能优异，适用于单向、双向流动。

•结构紧凑，安装方便，使用寿命长。

•适用于电气、液压操作。

4. 使用注意事项•安装时应注意阀门的方向，以确保流体能够正常通过阀门。

•在安装线路时，应使用对应电源和线路规格，以避免阀门操作机构的过载损坏。

•在使用阀门时，应根据工作条件调整操作机构的动作次数和压缩空气的压力。

•阀门的操作机构应定期检查维护，并避免过于频繁的操作，以延长使用寿命。

•在阀门的使用过程中，发现渗漏或者操作不灵时，应立即停止使用，并寻找相应的维修措施。

超高压气动球阀技术要求
超高压气动球阀的技术要求包括以下几个方面：
1. 材质：阀门材料应具有良好的耐高压和耐腐蚀性能，能够承受超高压气体的冲击和腐蚀。

同时，材料的选择还应考虑到阀门的工作温度和压力，以及介质的物理特性和化学性质。

2. 密封性能：超高压气动球阀应具有良好的密封性能，能够有效地阻止介质泄漏。

密封材料应与介质兼容，具有耐高压和耐腐蚀的性能。

3. 气动控制：超高压气动球阀应采用气动控制方式，具有高精度和高稳定性的控制性能。

气动控制元件应具有足够的输出力和耐高压性能，能够满足阀门动作的要求。

4. 结构强度：超高压气动球阀的结构应具有足够的强度和刚度，能够承受高压气体的冲击和振动。

同时，阀门的尺寸应尽可能小，以减小介质的阻力。

5. 操作简便：超高压气动球阀应具有操作简便的特点，能够实现快速和准确的开关动作。

操作方式应简单易懂，便于用户使用和维护。

6. 安全可靠：超高压气动球阀应具有安全可靠的性能，能够保证阀门在超高压条件下正常工作，不会发生意外事故。

阀门应具有过载保护、防爆等功能，提高阀门的安全性。

这些技术要求是为了保证超高压气动球阀能够安全、可靠地运行，满足工艺流程的需求。

在实际应用中，应根据具体的使用环境和工况
条件，选择合适的超高压气动球阀，并严格按照相关标准和规范进行设计和制造。

气动球阀的五大优点
1、气动球阀可靠的阀杆密封和低操作力矩：除了设置标准密封套圈外，填料压盖上也设置了O 型密封圈，双重密封保证了阀杆密封的可靠性；增设的石墨填料和密封脂注入使火灾后的阀杆泄漏降至。

阀杆滑动轴承和止推轴承使阀门操作轻便。

2、气动球阀的阀杆可加长：根据安装或操作的需要，可对阀门阀杆进行加长。

加长杆球阀，特别适用于城市煤气等需要埋地铺设管线的场合。

加长阀杆尺寸按客户需要确定。

3、气动球阀操作灵活：采用具有小摩擦系数和良好自润滑性的阀座和阀杆轴承，大大地减少了阀门的操作扭矩。

因此即使在没有提供密封润滑脂的情形下，也能够长期灵活自如地对阀门进行操作。

4、气动球阀的双阻塞与排放功能：固定球阀采用弹簧预紧浮动阀座，无论阀门处于全开或全关状态时，上下游侧的阀座使流体阻断，阀体中腔滞留物通过排放阀排泄。

5、气动球阀的自动泄压功能：阀门体腔停留介质温度升高而引起异常升压时，不需通过安全阀，而仅靠阀座功能就可自动泄压，这对保证阀门在输送液体介质时的安全性非常重要。

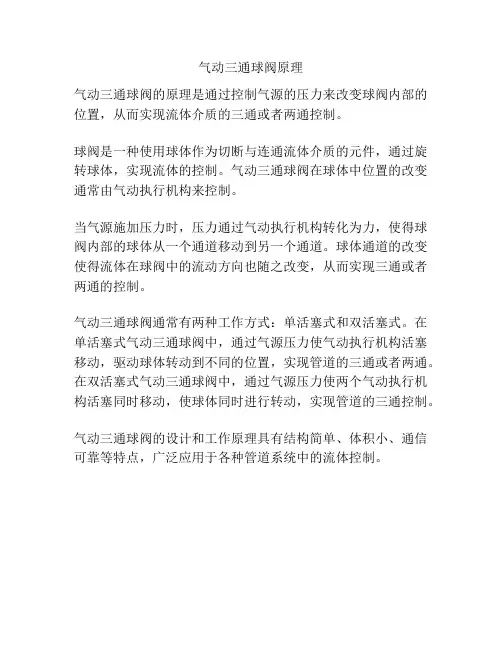

气动三通球阀原理
气动三通球阀的原理是通过控制气源的压力来改变球阀内部的位置，从而实现流体介质的三通或者两通控制。

球阀是一种使用球体作为切断与连通流体介质的元件，通过旋转球体，实现流体的控制。

气动三通球阀在球体中位置的改变通常由气动执行机构来控制。

当气源施加压力时，压力通过气动执行机构转化为力，使得球阀内部的球体从一个通道移动到另一个通道。

球体通道的改变使得流体在球阀中的流动方向也随之改变，从而实现三通或者两通的控制。

气动三通球阀通常有两种工作方式：单活塞式和双活塞式。

在单活塞式气动三通球阀中，通过气源压力使气动执行机构活塞移动，驱动球体转动到不同的位置，实现管道的三通或者两通。

在双活塞式气动三通球阀中，通过气源压力使两个气动执行机构活塞同时移动，使球体同时进行转动，实现管道的三通控制。

气动三通球阀的设计和工作原理具有结构简单、体积小、通信可靠等特点，广泛应用于各种管道系统中的流体控制。

气动调节球阀一、产品[气动球阀（调节型/开关型）、（法兰式、对夹式、台湾三片式）]的详细资料：产品型号：SMQ型产品名称：气动球阀（调节型/开关型）、（法兰式、对夹式、台湾三片式）产品特点：公司生产的气动球阀,是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。

采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC 信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。

它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。

该产品按其密封性能分为金属密封与软密封。

具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。

特别适合于介质是粘稠、含颗粒、纤维性质的场合。

可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

二、阀体：公称通径：15~200mm公称压力：PN1.6 4.0 6.4MPa连接形式：法兰式按JB78-59 JB79-59材料：WCB，HT200 ，ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti，衬四氟乙烯，CF8（304），CF8M（316），CF3M（316L）温度范围：常温-20℃~+180℃中温-40℃～+350℃填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，石棉编织填料，柔性石墨。

三、阀内组件：阀芯型式：O型阀芯流量特性：快开特性材料：ICr18Ni9Ti ， 0Cr18Ni12Mo2Ti阀座材料：聚四氟乙烯（PTFE），特制PPL，金属阀座可调比：350：1四、执行机构：气缸工作压力：0.4~0.7Mpa气缸开关时间：双作用式1~5秒气缸空气耗量：1~131L五、SMQ641F-16（1.6MPa）、25(2.5Mpa)、40(4.0MPa)型气动球阀外形连接尺寸：注：表中数据xx/xx/xx分别为压力1.6MPa、2.5MPa、4.0MPa。

气动球阀技术参数嘿，咱今儿就来聊聊气动球阀技术参数这档子事儿！你说这气动球阀啊，就像是工业领域里的一位小能手，可别小瞧了它。

先来说说公称通径吧，这就好比是一条路的宽窄呀！不同的场合需要不同宽窄的路来让流体通过，太大了浪费，太小了又走不通，得选个合适的才行呢！压力范围呢，就像是能承受的担子有多重，压力小了可能啥事也办不成，压力太大了又怕它扛不住，得好好斟酌一番。

还有适用温度，这就像人对环境温度的适应能力一样。

太热了可能会“中暑”，太冷了可能会“冻僵”，得找个它能舒舒服服工作的温度区间。

密封性能呢，那可太重要啦！要是密封不好，就跟家里窗户漏风似的，这可不行，得严严实实的才靠谱呀。

再看看阀体材质，这可是它的“身板”呀！得坚固耐用，能经得住各种环境的考验。

连接方式也有讲究，就像人与人牵手一样，得牵得牢固，不能轻易松开。

动作方式呢，就像是它干活的风格，有的慢悠悠，有的风风火火，得根据实际需要来选择。

还有泄漏量，这就像人会不会“漏嘴”一样，越少越好呀，不然多浪费资源呀！你想想看，要是一个气动球阀的技术参数没选好，那不就像找了个不合适的工人，干起活来不得劲不说，还可能会出乱子呢！所以呀，咱在选择气动球阀的时候，可得好好研究研究这些技术参数，不能马虎大意呀！比如说，在一些高温高压的环境下，那对公称通径、压力范围和适用温度的要求就得特别高，不然它怎么能扛得住呢？要是在一些对密封要求特别严格的地方，那密封性能就绝对不能含糊，得是顶尖的才行。

总之呢，气动球阀的技术参数就像是它的一张“身份证”，上面写满了它的各种特点和能力。

咱得读懂这张“身份证”，才能让它在合适的地方发挥出最大的作用呀！别小看这些参数，它们可都是决定气动球阀能不能好好工作的关键呢！你说是不是这个理儿？。

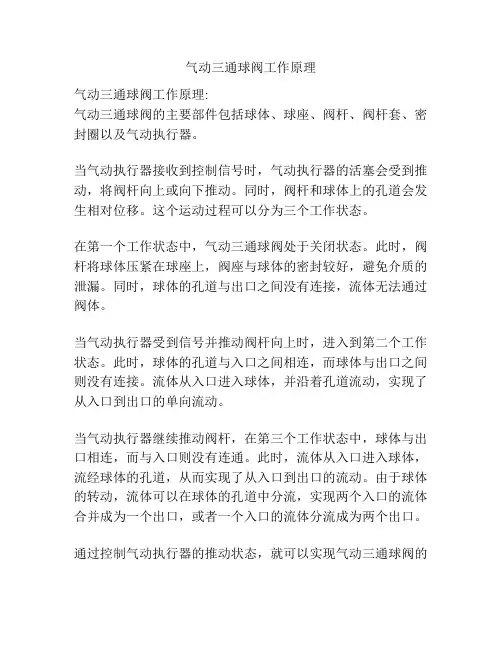

气动三通球阀工作原理
气动三通球阀工作原理:
气动三通球阀的主要部件包括球体、球座、阀杆、阀杆套、密封圈以及气动执行器。

当气动执行器接收到控制信号时，气动执行器的活塞会受到推动，将阀杆向上或向下推动。

同时，阀杆和球体上的孔道会发生相对位移。

这个运动过程可以分为三个工作状态。

在第一个工作状态中，气动三通球阀处于关闭状态。

此时，阀杆将球体压紧在球座上，阀座与球体的密封较好，避免介质的泄漏。

同时，球体的孔道与出口之间没有连接，流体无法通过阀体。

当气动执行器受到信号并推动阀杆向上时，进入到第二个工作状态。

此时，球体的孔道与入口之间相连，而球体与出口之间则没有连接。

流体从入口进入球体，并沿着孔道流动，实现了从入口到出口的单向流动。

当气动执行器继续推动阀杆，在第三个工作状态中，球体与出口相连，而与入口则没有连通。

此时，流体从入口进入球体，流经球体的孔道，从而实现了从入口到出口的流动。

由于球体的转动，流体可以在球体的孔道中分流，实现两个入口的流体合并成为一个出口，或者一个入口的流体分流成为两个出口。

通过控制气动执行器的推动状态，就可以实现气动三通球阀的
开关和调节功能。

此外，气动三通球阀还可根据需要设置流体的流向，满足不同工况的使用要求。

气动球阀常见故障判断和处理方法
气动球阀是常用的控制阀门，其使用频率较高。

在使用过程中，可能会出现一些故障，影响其正常使用。

以下是气动球阀常见故障判断和处理方法。

1. 泄漏问题：如果气动球阀出现泄漏问题，首先需要检查密封
圈是否磨损或损坏。

若是密封圈造成的泄漏问题，需要更换密封圈。

若没有发现密封圈问题，需要检查阀门接口是否松动，需要重新拧紧阀门接口。

2. 操作不灵敏：如果气动球阀操作不灵敏，可能是气源压力不
够或气源气路堵塞。

需要检查气源压力是否正常，如压力不够需要调整气源压力。

如果气源气路堵塞，需要清洗气源气路。

3. 漏气问题：如果气动球阀出现漏气问题，需要检查气源连接
接头是否松动或气源管路是否破损。

需要重新拧紧气源连接接头或更换气源管路。

4. 耗气量大：如果气动球阀耗气量较大，可能是阀门内部存在
堵塞。

需要拆卸阀门并清洗。

在使用气动球阀时，需要定期维护和保养，以确保其正常运转。

以上是气动球阀常见故障判断和处理方法，希望能够对大家有所帮助。

- 1 -。
