球阀型号编制表

阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》; 由中国机械工业联合会提出，按照GB/T1.1-2009 给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会（SAC/TC188）归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要; 目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

一单元、阀门类型代号（表1 ）阀门类型代表用汉语拼音字母表示，按表1 的规定。

注：（1）手轮、手柄和板手传动以及安全阀、减压阀、疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K 表示：常闭式用6B、7B 表示：气动带手动6S 表示。

防爆电动用“ 9B”表示。

五单元. 阀门阀座密封面材料代号用汉语拼音字母表示的规定。

按表14六单元阀门公称压力数值，PN1.6-25mpa ，磅级150LB-2500LB 、日级5K-63K按JB74-1994 “管路附件公称压力，试验压力和工作压力”的规定。

用于电站工业的阀门，当介质最高温度超过JB74-1994 第5530 ℃时按条的规定，标注工作压力。

七单元.阀门阀体材料代号用汉语拼音表示按表15 的规定。

阀门材料性能:除了上述选型单元外，还需公称通径：DN ：用于管道系统元件的字母和数字组合的尺寸标识。

•阀门型号编制(表示方法),阀门型号含义
发布日期：2015-11-18

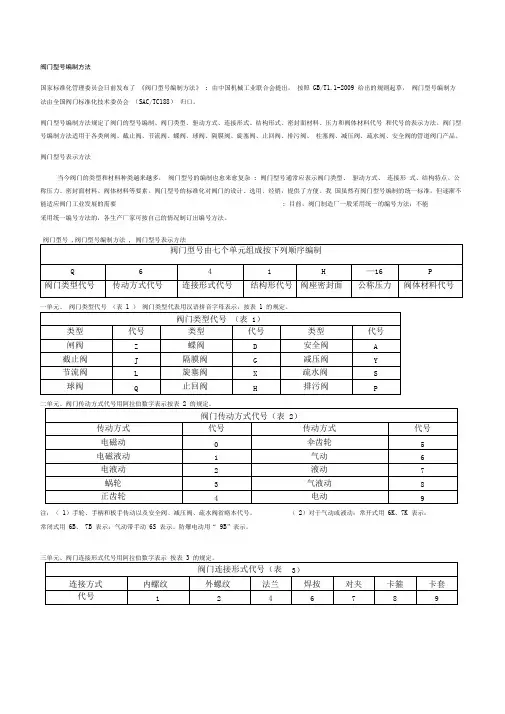

阀门型号编制方法
国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-200 9给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

一单元、阀门类型（代号）：
类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀
代号D A G Q Z H X Y J GL FL A
二单元、阀门传动方式（代号）：
阀门传动方式代号（表）
传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮
阀门连接方式代号（表）
闸阀结构形式代号（表）。

适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀及柱塞阀的型号编制。

1、阀门的型号编制方法1)阀门的型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力及阀体材料七部分组成。

2)编制的顺序如下：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

2、阀门类型代号1）阀门类型代号用汉语拼音字母表示，具体规定见表1.表1 阀门类型代号2）当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，具体规定见表2.表2 具有其他功能作用或带有其他特异结构的阀门表示代号*低温型指允许使用温度低于-46℃的阀门3、驱动方式代号1）驱动方式代号用阿拉伯数字表示，具体规定见表3.表3 阀门驱动方式代号*代号1、代号2及代号8是用在阀门启闭时，需有两种动力源同时对阀门进行操作。

2)安全阀、减压阀、疏水阀及手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

3)对于气动或液动机构操作的阀门：常开式用6K、7K表示，常闭式用6B、7B表示。

4)防爆电动装置的阀门用9B表示。

4．连接形式代号1)连接形式代号用阿拉伯数字表示，具体规定见表4。

表4 阀门连接端连接形式代号2)各种连接形式的具体结构、采用标准或方式(如法兰面形式及密封方式、焊接形式、螺纹形式及标准等)，不在连接代号后加符号表示，应在产品的图样、说明书或订货合同等文件中予以详细说明。

5．阀门结构形式代号阀门结构形式用阿拉伯数字表示，具体规定见表5～表15。

表5 闸阀结构形式代号表6 截止阀、节流阀和柱塞阀结构形式代号表7 球阀结构形式代号表8 蝶阀结构形式代号表9 隔膜阀结构形式代号表10 旋塞阀结构形式代号表11 止回阀结构形式代号表12 安全阀结构形式代号表13 减压阀结构形式代号表14 蒸汽疏水阀结构形式代号表15 排污阀结构形式代号6．密封面或衬里材料代号1)除隔膜阀外，当密封副的密封面材料不同时，以硬度低的材料表示。

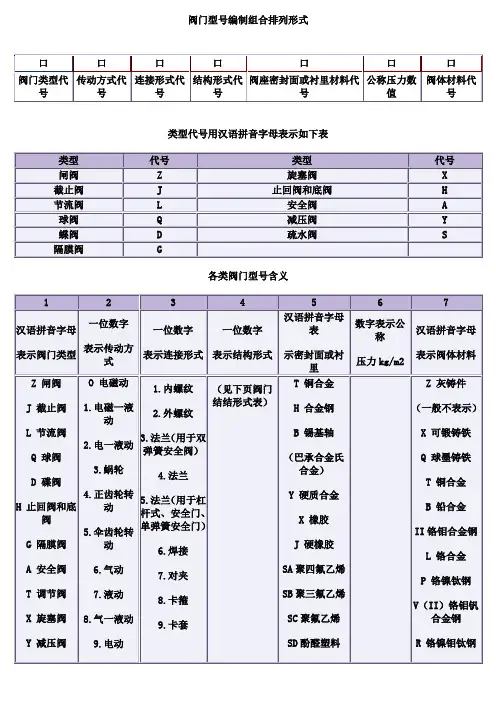

阀门型号编制组合排列形式
类型代号用汉语拼音字母表示如下表
各类阀门型号含义
各类阀门结构形式
其它
电动阀：“B”为防爆电动装置。

“Y”“S”为未注代号的均为普通型电动装置。

阀门型号：首位前加“K”表示抗硫阀；“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。

“G”表示联合设计的截止、节流阀。

“C”表示CVA标准。

“S”表示地下水门。

“W”高中压表示波纹管阀；“W”低压表示卧式安装。

“HD”表示止回蝶阀；“GD”表示高真空截止阀。

“D”表示低温阀。

材质：1）C
4 C
6
表示耐浓硝酸的新钢种。

2）TI表示耐剧腐蚀的工业钝钛。

3）N表示铝铌铜氮钢。

4）RL表示超低碳的不锈钢。

阀门型号编制方法JB308—75《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、旋塞阀、球阀、蝶阀、隔膜阀、止回阀、底阀、安全阀、疏水阀、减压阀等。

JB4018—85《电装阀门型号编制方法》除适用于上述阀门外，还适用于锅炉给水分配阀、调节阀、水位计和平衡容器等。

这两个标准基本上是相同的，只是JB4018—85《电装阀门型号编制方法》中阀门类型和结构形式的内容有所增加。

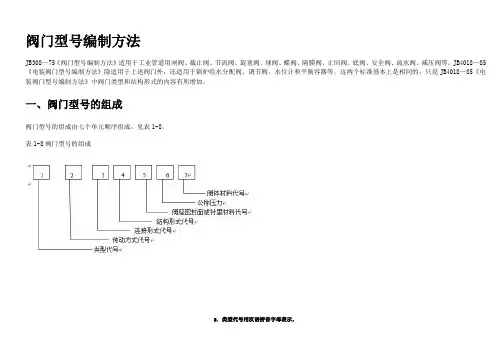

一、阀门型号的组成阀门型号的组成由七个单元顺序组成，见表1-8。

表1-8阀门型号的组成2．类型代号用汉语拼音字母表示，表1注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，表2注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示。

表35．结构形式代号用阿拉伯数字表示，表4例如:Z941T-16 表示电动闸阀；明杆法兰连接，铜合金密封面，公称压力1.6MPa,灰铸铁（Z 省略）阀体材质 表5例如:J41H-25C 表示手动(手轮传动省略本代号)截止阀；法兰连接，直通式，合金钢密封面，公称压力2.5MPa,WCB (铸钢)阀体材质表6例如:Q641F-40P 表示气动球阀；法兰连接，直通式，氟塑料密封面，公称压力4.0MPa,1Cr18Ni9Ti (不锈钢，相当于304)阀体材质表7注：垂直板三杆式用I s表示例如:D371X-10Q 表示蜗轮传动蝶阀；对夹连接，垂直板式，橡胶密封面，公称压力1.0MPa,球墨铸铁阀体材质表8表9二、阀门类型和结构形式的代号阀门类型代号用汉语拼音字母表示，阀门结构形式代号用阿拉伯数字表示，见表1—9注：1.杠杆式安全阀在类型代号前加“G”汉语拼音字母。

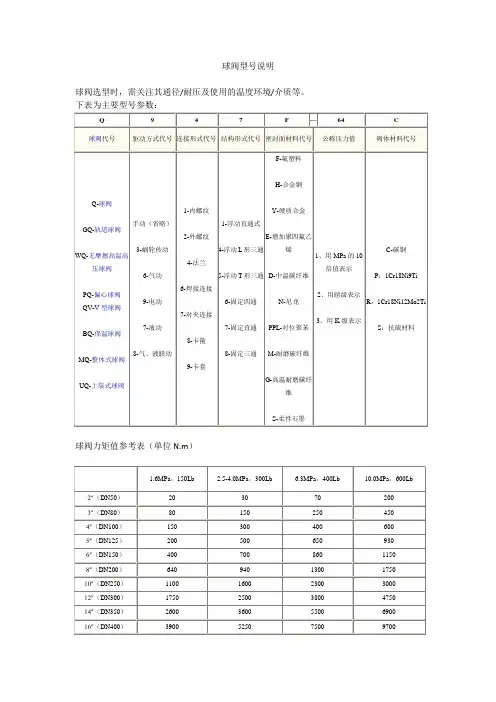

球阀型号说明球阀选型时，需关注其通径/耐压及使用的温度环境/介质等。

下表为主要型号参数：Q 9 4 7 F —64 C 球阀代号驱动方式代号连接形式代号结构形式代号密封面材料代号公称压力值阀体材料代号Q-球阀GQ-轨道球阀WQ-无摩擦高温高压球阀PQ-偏心球阀QV-V型球阀BQ-保温球阀MQ-整体式球阀UQ-上装式球阀手动（省略）3-蜗轮传动6-气动9-电动7-液动8-气、液联动1-内螺纹2-外螺纹4-法兰6-焊接连接7-对夹连接8-卡箍9-卡套1-浮动直通式4-浮动L形三通5-浮动T形三通6-固定四通7-固定直通8- 固定三通F-氟塑料H-合金钢Y-硬质合金E-增加聚四氟乙烯D-中温碳纤维N-尼龙PPL-对位聚苯M-耐磨碳纤维G-高温耐磨碳纤维S-柔性石墨1、用MPa的10倍值表示2、用磅级表示3、用K级表示C-碳钢P：1Cr18Ni9TiR：1Cr18Ni12Mo2TiS：抗硫材料球阀力矩值参考表（单位N.m）1.6MPa，150Lb2.5-4.0MPa，300Lb 6.3MPa，400Lb 10.0MPa，600Lb2″（DN50）20 30 70 200 3″（DN80）80 150 250 4504″（DN100）150 300 400 6005″（DN125）200 500 650 9306″（DN150）400 700 860 11508″（DN200）640 940 1300 175010″（DN250）1100 1600 2300 300012″（DN300）1750 2500 3800 475014″（DN350）2600 3600 5500 690016″（DN400）3900 5250 7500 970018″（DN450）6200 7150 10000 12600 20″（DN500）7500 8800 12000 1550024″（DN600）10500 13200 18500 24500 28″（DN700）14500 19300 29500 36000 32″（DN800）21000 26900 39000 60000 36″（DN900）28000 40000 51000 75000 40″（DN1000）35000 45000 71000 105000注：本力矩只是作为用户选型时参考，选用驱动装置力矩值应为操作力矩的1.1-1.3倍。

阀门的编制方法B308-75<阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。

它包括阀门的型号编制和阀门的命名。

1．阀门的型号编制阀门型号由7个单元组成，其含义如下所示．1)类型代号：类型代号用汉语拼音字母表示，如表1—39所示。

2)传动方式代号：传动方式代号，按表l—40的规定，用阿拉伯数字表示。

3)连接形式代号：阀门的连接形式代号，按表1—41的规定。

用阿拉伯数字表示。

4)结构形式代号：阀fl的结构形式代号用阿拉伯数字表示。

闸阀结构形式代号按表1-42的规定：截止阀、柱塞阀和节流阀结构形式代号按表1～43的规定；球阀结构形式代号按表1-44的规定；蝶阀结构形式代号按表1-45的规定；隔膜阀结构形式代号按表1-46的规定；旋塞阀结构行式代号按表1-47的规定；止回阀结构形式代号按表1-48的规定；安全阀结构形式代号按表1-49的规定；减压阀结构形式代号按表1-50的规定；蒸汽疏水阀结构形式代号按表1-51的规定；排污阀结构形式代号按表1-52的规定。

表1-39阀门的类型代号注。

低温(低于-40℃)、保温(带加热套)和带波纹管的阀门，抗硫的阈门，在类型代号前分别加汉语拼音字母D、B、W和K。

表1-40阀门的传动方式代号注：1．手轮、手柄和扳手传动的，以及安全阀、减压阀、蒸汽疏水阀可省略本代号。

2．对于气动或液动，常开式用6K、7K表示，常闭式用68、78表示；气动带手动，用6s表示；防爆电动，用98表示；蜗杆-T型螺母，用3T表示。

3．代号2及代号8是用在阀门启闭需由两种动力源同时对阀门进行动作的执行机构。

表1-41阀门的连接形式代号注：焊接包括对焊和承插焊。

表1-42闸阀结构形式代号表1-43截止阀、柱塞阀和节流阀结构形式代号表1-44球阀结构形式代号表1-45蝶阀结构形式代号表1-46隔膜阀结构形式代号表1-47旋塞阀结构形式代号表1-48止回阀结构形式代号表1-49安全阀结构形式代号表1-50减压阀结构形式代号表1-51蒸汽疏水阀结构形式代号表1-52排污阀结构形式代号5)阀座密封面或衬里材料代号：阌座密封面或衬里材料代号用汉语拼音字母表示，按表1—53的规定。

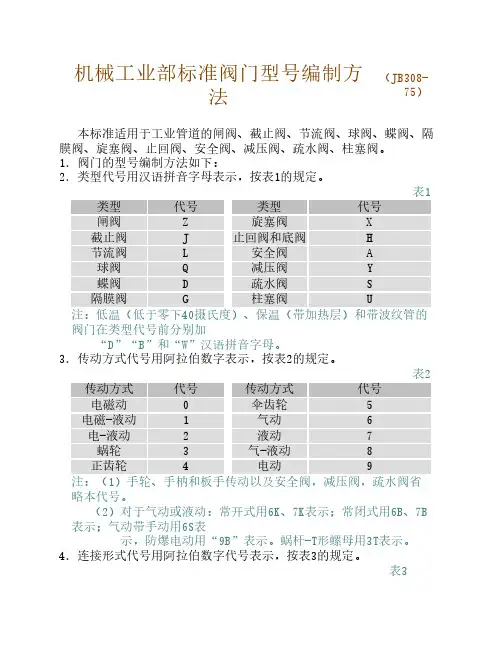

机械工业部标准阀门型号编制方法（JB308-75）本标准适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、柱塞阀。

1．阀门的型号编制方法如下：2．类型代号用汉语拼音字母表示，按表1的规定。

表1类型代号类型代号闸阀Z旋塞阀X截止阀J止回阀和底阀H节流阀L安全阀A球阀Q减压阀Y蝶阀D疏水阀S隔膜阀G柱塞阀U注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，按表2的规定。

表2传动方式代号传动方式代号电磁动0伞齿轮5电磁-液动1气动6电-液动2液动7蜗轮3气-液动8正齿轮4电动9注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B 表示；气动带手动用6S表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示，按表3的规定。

表3连接形式代号连接形式代号内螺纹1对夹7外螺纹2卡箍8法兰4卡套9焊接65．结构形式代号用阿拉伯数字表示，按表4~13的规定表4闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板双闸板12平行式单闸板双闸板34暗杆楔式单闸板双闸板56暗杆平行式双闸板8表5截止阀和节流阀的结构开式代号直通式1角式4直流式（Y型）5平衡直通6角式7表6球阀结构形式代号直通式1浮动L形三通式4T形5四通式6固定直通式7表7蝶阀结构形式代号杠杆式0垂直板式1斜板式3注：垂直板三杆式用Is表示表8隔膜阀结构形式代号屋肴式1截止式3闸板式7表9旋塞阀结构形式代号填料直通式3 T形三通式4四通式5油封直通式7 T形三通式8表10止回阀和底阀结构形式代号升降直通式1立式2旋启单瓣式4多瓣式5双瓣式6蝶式7表11安全阀结构形式代号弹簧封闭带散热片全启式0微启式1全启式2带板手全启式4双弹簧微启式3不封闭微启式7全启式8带控制机构微启式5全启式6脉冲式9注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。

通⽤阀门参数表通⽤阀门参数⼀，球阀参数表名称型号公称压⼒PN/MPa 适⽤介质适⽤温度≤/℃公称通径DN/mm内螺纹球阀Q11F-161.6 油品、⽔10015～65球阀Q41F-16 32～150电动球阀Q941F-16 50～150球阀Q41F-16P 硝酸类100，125，150 球阀Q41F-16FR 醋酸类100，125，150 L形三通式球阀Q44F-16Q油品、⽔15～ 150T形三通式球阀Q45F-16Q 15～150蜗轮传动固定式球阀Q347F-252.5150 200～500⽓动固定式球阀Q647F-25 200～500 电动固定式球阀Q947F-25 200～500外螺纹球阀Q21F-404.0 10～25外螺纹球阀Q21F-40P 硝酸类10010～25外螺纹球阀Q21F-40R 醋酸类10～25 球阀Q41F-40Q 油品、⽔150 32～100球阀Q41F-40P 硝酸类10032～200 球阀Q41F-40R 醋酸类32～200⽓动球阀Q641F-40Q油品、⽔15050～100 电动球阀Q941F-40Q 50～100球阀Q41N-646.4 油品、天然⽓80 50～100⽓动球阀Q641N-64 50～100电动球阀Q941N-64 50～100⽓动固定式球阀Q647F-64 125，150，200 电动固定式球阀Q947F-64 125～500电-液动固定式球阀Q247F-64 125～500⽓-液动固定式球阀Q847F-64 125～500 ⽓-液动焊接固定式球阀Q867F-64 400～700 电-液动焊接固定式球阀Q267F-64 400～700 ⼆，蝶阀参数表名称型号公称压⼒PN/MPa 适⽤介质适⽤温度≤/℃公称通径DN/mm液动蝶阀D741X-2.50.25油品、⽔50 2200～3000电动蝶阀D941X-2.5 1600～3000 电动蝶阀D941X-6 0.6 1200，1400，电动蝶阀D941X-101.0 250～1000⽓动蝶阀D641X-10 250～1000 蜗轮传动蝶阀D341X-10 250～1000 蝶阀D41X-10 100～200 三，闸阀参数表名称型号公称压⼒PN/MPa 适⽤介质适⽤温度≤/℃公称通径DN/mm楔式双闸板闸阀Z42W-10.1 煤⽓100 300～500伞齿轮传动楔式双闸板闸阀Z542W-1 600～1000电动楔式双闸板闸阀Z942W-1 600～1400电动暗杆楔式双闸板闸阀Z946T-2.5 0.25⽔1600，1800 电动暗杆楔式闸阀Z945T-6 0.60 1200，1400楔式闸阀Z41T-101.0 蒸汽、⽔200 50～ 450楔式闸阀Z41W-10 油品200 50～450电动楔式闸阀Z941T-10蒸汽、⽔200100～450 平⾏式双闸板闸阀Z44T-10 50～400平⾏式双闸板闸阀Z44W-10 油品10050～400 液动楔式闸阀Z741T-10 ⽔100～600电动平⾏式双闸板闸阀Z944T-10 蒸汽、⽔200 100～400电动平⾏式双闸板闸阀Z944W-10 油品100 100～400暗杆楔式闸阀Z45T-10 ⽔50～ 700暗杆楔式闸阀Z45W-10 油品50～450正齿轮传动暗杆楔式闸阀Z455T-10 ⽔800，900，1000 电动暗杆楔式闸阀Z945T-10 ⽔100～1000电动暗杆楔式闸阀Z945W-10 油品100450楔式闸阀Z40H-16C1.6 油品、蒸汽、⽔350200～400电动楔式闸阀Z940H-16C 200～400⽓动楔式闸阀Z640H-16C 200～500楔式闸阀Z40H-16Q 65～200电动楔式闸阀Z940H-16Q 65～200楔式闸阀Z40W-16P 硝酸类100200，250，300 楔式闸阀Z40W-16I 醋酸类200，250，300 楔式闸阀Z40Y-16I 油品550 200～400楔式闸阀Z40H-252.5 油品、蒸汽、⽔350 50～400电动楔式闸阀Z940H-25 50～400⽓动楔式闸阀Z640H-25 50～400 楔式闸阀Z40H-25Q 50～200 电动楔式闸阀Z940H-25Q 50～200伞齿轮传动楔式双闸板闸阀Z542H-252.5 蒸汽、⽔300300～500 电动楔式双闸板闸阀Z942H-25 300～800 承插焊楔式闸阀Z61Y-404.0 油品、蒸汽、⽔42515～40楔式闸阀Z41H-40 15～40楔式闸阀Z40H-40 50～250正齿轮传动楔式闸阀Z400H-40 300，350，400 电动楔式闸阀Z940H-40 50～ 400⽓动楔式闸阀Z640H-40 50～400楔式闸阀Z40H-40 350 50～200电动楔式闸阀Z940H-40Q 50～200楔式闸阀Z40Y-40P硝酸类100200，250 正齿轮传动楔式闸阀Z440Y-40P 300～500 楔式闸阀Z40Y-40I 油品550 50～250 楔式闸阀Z40H-64 6.4 油品、蒸汽、⽔42550～250正齿轮传动楔式闸阀Z440H-64 300，350，400电动楔式闸阀Z940H-64 50～800电动楔式闸阀Z940Y-64I 油品550 300，350，400，450，500楔式闸阀Z40Y-64I10.0 油品、蒸汽、⽔450 50～250楔式闸阀Z40Y-100 50～200 正齿轮传动楔式闸阀Z440Y-100 250，300 电动楔式闸阀Z940Y-100 50～300承插焊楔式闸阀Z61Y-16016.0 油品15～40楔式闸阀Z41H-160 15～40楔式闸阀Z40Y-160 50～200 电动楔式闸阀Z940Y-160 50～300楔式闸阀Z40Y-160I55050～200 电动楔式闸阀Z940Y-160I 50～200 四，截⽌阀参数表名称型号公称压⼒PN/MPa 适⽤介质适⽤温度≤/℃公称通径DN/mm衬胶直流式截⽌阀J45J-60.6 酸、碱类50 40～150衬铅直流式截⽌阀J45Q-6 硫酸类100 25～150焊接波纹管式截⽌阀WJ61W-6P10～25波纹管式截⽌阀WJ41W-6P 32，40，50内螺纹截⽌阀J11W-161.6 油品100 15～65内螺纹截⽌阀J11T-16 蒸汽、⽔200 15～65 截⽌阀J41W-16 油品100 25～150截⽌阀 J41T-16 蒸汽、⽔ 200 25～150 截⽌阀 J41W-16P 硝酸类10080～150截⽌阀 J41W-16R 醋酸类80～150 外螺纹截⽌阀J21W-25K2.5氨、氨液-40～1506 外螺纹⾓式截⽌阀 J24W-25K 6外螺纹截⽌阀J21B-25K10～25外螺纹⾓式截⽌阀 J24B-25K 10～25截⽌阀 J41B-25Z 32～200 ⾓式截⽌阀 J44B-25Z 32，40，50 波纹管式截⽌阀 WJ41W-25P 2.5硝酸类10025～150直流式截⽌阀 J45W-25P 25～100 外螺纹截⽌阀J21W404.0油品2006，10卡套截⽌阀 J91W-40 6，10 卡套截⽌阀 J91H-40 4.0油品、蒸汽、⽔ 425 15，20，25 卡套⾓式截⽌阀 H94W-40 油品2006，10 卡套⾓式截⽌阀 J94H-40 油品、蒸汽、⽔ 425 15，20，25 外螺纹截⽌阀油品、蒸汽、⽔ 425 15，20，25 外螺纹⾓式截⽌阀 J24W-40 油品2006，10 外螺纹⾓式截⽌阀 J24H-40 油品、蒸汽、⽔ 425 15，20，25 外螺纹截⽌阀 J21W-40P 硝酸类 100 6～25 外螺纹截⽌阀J21W-40R醋酸类6～25外螺纹⾓式截⽌阀 J24W-40P 硝酸类 6～25 外螺纹⾓式截⽌阀 J24W-40R 醋酸类6～25 承插焊截⽌阀J61Y-40油品、蒸汽、⽔ 42510～25截⽌阀 J41H-40 10～150 截⽌阀 J41W-40P 硝酸类10032～150截⽌阀 J41W-40R 醋酸类32～150 电动截⽌阀 J941H-40 油品、蒸汽、⽔42550～150 截⽌阀J41H-40Q35032～150。

法兰球阀长度尺寸规格表一一、规格型号1.1 型号：QF41F-16C1.2 规格：DN15-DN200二、公称通径2.1 DN15-DN200三、连接方式3.1 法兰连接四、工作压力4.1 0.6-1.6MPa五、适用介质5.1 水、气体、油品等六、流量特性6.1 全启式，流通阻力小，启闭速度快。

七、材质7.1 阀体：碳钢（WCB）不锈钢（304/316）7.2 球体：不锈钢（304/316）7.3 密封圈：聚四氟乙烯（PTFE）7.4 阀杆：不锈钢（304/316）八、适用温度8.1 碳钢：-29℃～425℃；不锈钢：-90℃～400℃九、安装尺寸9.1 法兰尺寸：符合GB/T9113.1-2000及JB/T78-90标准规定。

十、操作方式10.1 手动操作：手轮式操作，手柄材料为铝合金，表面防腐处理。

10.2 电动操作：可选项，需额外定制。

十一、重量11.1 碳钢球阀重量：根据规格和材质不同，重量有所差异。

11.2 不锈钢球阀重量：根据规格和材质不同，重量有所差异。

十二、用途12.1 适用于化工、石油、天然气、冶金、等行业。

12.2 适用于水、气体、油品等介质的输送和排放。

十三、其他特性13.1 双向流动，流通性好。

13.2 优秀的抗腐蚀性能，可适用于各种腐蚀性介质。

13.3 阀杆密封采用聚四氟乙烯，具有优秀的耐腐蚀性和摩擦系数。

13.4 球体采用不锈钢材质，具有高硬度和良好的耐磨性。

13.5 安装简单，维护方便，符合现代化工业需求。

十四、维护与保养14.1 应定期检查阀门，确保其正常运转。

14.2 检查球体和阀杆的密封性能，如发现泄漏应及时更换密封圈。

14.3 定期对阀门进行清洗，清除介质中的杂质和沉积物。

14.4 对于电动操作的阀门，应定期检查电动装置的运转情况，保持其良好的润滑和散热条件。

十五、常见问题及解决方法15.1 阀门在开启或关闭过程中出现卡涩现象：可能是由于介质中的杂质或者内部零件的腐蚀导致的。

型号编制一、对夹式蝶阀(DN50～DN600)把手式蝶阀（DN50～DN150）WBLX-0050-10蜗轮式蝶阀（DN50～DN600）WBGX-0050-10电动对夹式蝶阀(DN50～DN600)WBEX-0050-10二、法兰式蝶阀（DN300～DN3000）FBGX-0300-10电动法兰式蝶阀（DN300～DN3000）FBEX-0300-10三、弹性座封闸阀(DN50～DN800)手动闸阀RVHX-0050-10电动闸阀RVEX-0050-10四、弹性座封偏心旋塞阀(DN50～DN800) 把手式旋塞阀（DN50～DN150）PLVL-0050-10蜗轮式旋塞阀（DN50～DN800）PLVG-0050-10电动式旋塞阀（DN50～DN800）PLVE-0050-10气动旋塞阀（DN50～DN800）PLVP-0050-10五、静音式止回阀小口径（DN50～DN250）NRVZ-0050-10大口径（DN250～DN900）NRVG-00250-10六、橡胶瓣止回阀（DN50～DN800）SFCV-0050-10七、双瓣止回阀（DN50～DN800）DDCV-0050-10八、排气阀微量排气阀（DN15～DN50）ARSX-0015-10清水用复合式排气阀（DN25～DN80）CARX-0025-10污水复合式排气阀（DN50～DN200）SCAR-0050-10缓冲阀（DN50～DN400）SCKV-0050-10双瓣缓冲阀（DN50～DN400）DDHC-0050-10九、100X遥控浮球阀（DN50～DN600）100X-0050-10101X超声波液位控制阀(DN50～DN600)101X-0050-10十、200X先导式减压阀（DN50～DN600）200X-0050-10十一、倒流防止器（DN25～DN300）RPBP-0025-10十二、不锈钢球阀一片式内螺纹不锈钢球阀 B01-0015-10两片式内螺纹不锈钢球阀 B02-0015-10三片式内螺纹不锈钢球阀 B03-0015-10二片式法兰球阀 BF-0015-10十三、不锈钢内螺纹闸阀 GAT-0015-10不锈钢法兰闸阀GAF-0015-10十四、不锈钢内螺纹截止阀GLT-0015-10 不锈钢法兰截止阀GLF-0015-10十五、不锈钢内螺纹止回阀CT-0015-10旋启式法兰止回阀CF-0015-10十六、内螺纹不锈钢Y型过滤器YT-0015-10 十七、手动平衡阀KPF-0015-10。
