浮子流量计的刻度换算和粘度修正方法浮流量计是一种非通用性仪表。
浮子流量计出厂时的刻度是用水或空气在常温常压下标定给出的。
在实际使用中，由于被测流体的物性（密度、粘度等）和状态（温度、压力）等与标定介质的物性和状态不同，所以必须对仪表进行刻度换算和粘度修正，以保证测量准确度。
1.液体流量测量的刻度换算对于测量液体的浮子流量计的刻度，制造厂通常是在常温下用水标定给出。
当被测液体的密度与水的密度不同，且两者的粘度相差甚微（不超过0.02Pa"式中：a一被测液体的流量系数；a0一仪表用水标定的流量系数；a/a0的值在已知被测流体的粘度时，可由a/aw修正曲线查得。
a/a0修正曲线。
这里需要说明，绘制a/a00.8.10解厂""林4.54（L/s）即被测液体的实际流量为4.54L/s。
2.气体流量测量的刻度换算通常测量气体的浮子流量计，制造厂是用空气为检定介质并按标准状态（101325Pa,20C）对仪表进行刻度的。
当仪表用来测量某一工作状态下，任意一种气体的体积流量时，可按下式对仪表值进行修正：Z%pT0与XXX(3)式中：qVo一仪表示值；qV一被测气体换算为标准状态时的实测体积流量；po,To一分别为标准绝对压力XXX和标准绝对温度29.315K;p,T一分别为工作状态时的绝对压力和绝对温度；饵，Zo一标准状态下空气的密度值和压缩系数；P,Z一分别为被测气体在工作状态时的密度和压缩系数。
通常情况下，压缩系数修正系数Zo/Z对qV的影响可忽略不计，则式(3)可简化为%pToqqvojVfqvqvomV"、式中：qV浮子质量变为m时，流量示值修正后的值，单位为mVs;qvo一浮子质量为m时（即浮子质量变化前）流量刻度（仪表刻度），单位为m3/smo一变化前的浮子质量，kg;m变化后的浮子质量，kg;Vf浮子的体积，m3;3P被测敝体笞度，kg/m。
测量气体的浮子流量计的刻度换算可按下式进行：m (7)XXX。
金属管浮子流量计的流量换算关系嘿，朋友！咱今儿来聊聊金属管浮子流量计的流量换算关系。
您知道吗，这金属管浮子流量计就像一位默默工作的“记数员”，它的任务就是准确告诉我们流体的流量情况。
可这流量的换算关系啊，就像一道复杂的数学谜题，得好好琢磨琢磨。
先来说说啥是流量。
流量简单理解就是单位时间内通过某一截面的流体体积或质量。
那金属管浮子流量计又是咋测量的呢？它里面有个浮子，就像一个会跳舞的小精灵，随着流体的流动而上下浮动。
浮子的位置变化就反映了流量的大小。
比如说，您在给汽车加油的时候，加油机上显示的数字不断增加，那就是在告诉您加了多少油，这就类似金属管浮子流量计在工作。
那这流量换算关系到底咋回事呢？咱假设一下，您要把一杯水在一分钟内倒完和在两分钟内倒完，这水的总量没变，可流量就不一样了，对吧？同样的道理，不同的流体、不同的流动时间、不同的管径大小，都会影响流量的测量和换算。
再举个例子，就像您跑步，同样的距离，快跑和慢跑所用的时间不同，速度也就不同啦。
这流量也是这个道理，不同的条件下，流量的数值会有很大的差别。
要是您在工厂里，用金属管浮子流量计测量某种液体的流量，可不能马虎。
比如说，您测量的是水，单位是升/分钟，可老板要的是立方米/小时，这就得好好换算一下，不然数据出错，那可就麻烦大啦！这流量换算关系就像一场精心编排的舞蹈，每个动作都要准确无误。
温度、压力、流体的密度等等，这些因素都像舞蹈中的音符，稍有差错，整个节奏就乱了。
所以啊，搞清楚金属管浮子流量计的流量换算关系，那可是相当重要！不然就像迷路的孩子，找不到正确的方向。
总之，金属管浮子流量计的流量换算关系可不是能随便糊弄的，得认真对待，才能让我们在测量流量的道路上不走弯路，得到准确可靠的数据！。

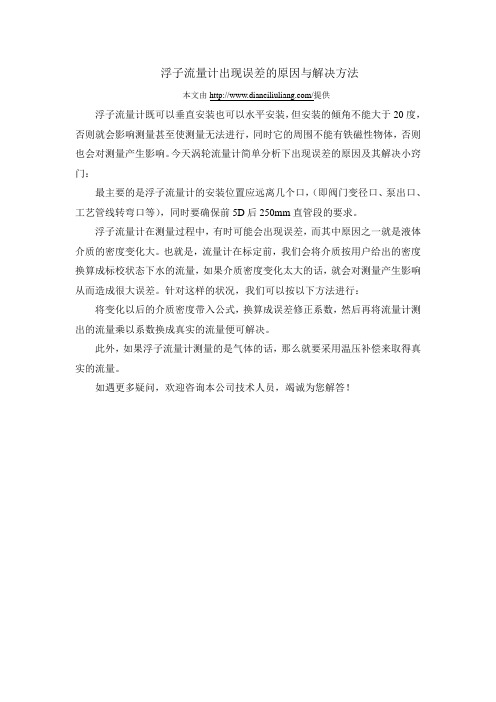

浮子流量计出现误差的原因与解决方法
本文由/提供
浮子流量计既可以垂直安装也可以水平安装，但安装的倾角不能大于20度，否则就会影响测量甚至使测量无法进行，同时它的周围不能有铁磁性物体，否则也会对测量产生影响。
今天涡轮流量计简单分析下出现误差的原因及其解决小窍门：
最主要的是浮子流量计的安装位置应远离几个口，（即阀门变径口、泵出口、工艺管线转弯口等），同时要确保前5D后250mm直管段的要求。
浮子流量计在测量过程中，有时可能会出现误差，而其中原因之一就是液体介质的密度变化大。
也就是，流量计在标定前，我们会将介质按用户给出的密度换算成标校状态下水的流量，如果介质密度变化太大的话，就会对测量产生影响从而造成很大误差。
针对这样的状况，我们可以按以下方法进行：将变化以后的介质密度带入公式，换算成误差修正系数，然后再将流量计测出的流量乘以系数换成真实的流量便可解决。
此外，如果浮子流量计测量的是气体的话，那么就要采用温压补偿来取得真实的流量。
如遇更多疑问，欢迎咨询本公司技术人员，竭诚为您解答！。
浮子流量计的精度校准方法及影响因素研究浮子流量计是一种常用的流量测量仪表，广泛应用于工业过程控制和流量计量领域。
然而，浮子流量计的精度校准一直是一个重要的问题，因为精确的流量测量对于生产运行和数据分析非常关键。
本文将介绍浮子流量计的精度校准方法，并探讨影响精度的因素。
首先，我们将介绍几种常用的浮子流量计的精度校准方法。
一种常见的方法是使用标准流量计对浮子流量计进行对比校准。
这种方法需要在实际流量条件下，将标准流量计和浮子流量计同时安装在同一管道中，通过对比两者的测量值来判断精度偏差。
另一种方法是使用标定表进行校准，即通过实验室的标定设备对浮子流量计进行校准。
这种方法可以精确地测量流量计的输出与实际流量之间的差异，从而确定准确的校准曲线。
除了上述方法外，还有一些其他影响浮子流量计精度的因素需要考虑。
首先，浮子流量计的温度和压力变化会影响其测量精度。
温度变化会导致流体的密度和粘度发生变化，从而影响浮子的上升速度。
而压力变化则会影响浮子测量孔的开口大小，从而影响浮子所受到的测量力。
因此，在进行精度校准时，必须根据实际工况条件进行相应的温度和压力调整。
其次，浮子流量计的安装位置和姿态对其精度也有很大的影响。
安装位置过于靠近管道的弯管或阀门等流体流动不稳定的区域，会使得流量计受到干扰，从而影响测量精度。
此外，流量计的姿态也要保持垂直于流动方向，以避免浮子的偏移或卡阻现象的发生。
另外，浮子流量计的材质和测量孔的尺寸也会对其精度产生影响。
材质的选择应根据流体的性质进行合理选择，以确保测量的准确性和长期稳定性。
而测量孔的尺寸和形状也需要根据流体流速和粘度进行合理设计，以避免涡流和回流现象的发生，从而影响浮子的运动和测量精度。
最后，除了浮子流量计本身的因素外，使用人员的操作技术和注意事项也会对测量精度产生影响。
在使用浮子流量计进行校准时，操作人员需要注意避免外界振动和干扰，以确保测量精度。
同时，定期的维护和清洁也是保证测量精度的重要手段，避免堵塞和磨损对测量精度造成不利影响。
玻璃转子流量计使用时的刻度如何修正及流量计算玻璃转子流量计是一种操作简单，使用方便、读数方便、用途很广的瞬时流量测量仪表，选好、用好这种仪表，显得极为重要。
在环境保护分析仪器、实验室流量测量、化工领域、机械领域等这些范畴里玻璃转子流量计用量多达三十万余台／年。
关于流量计如何看浮子读数，以下是厂家介绍的一种简单易用的方法供大家参考：眼睛齐平，对转子的上端平面读刻度,成从0刻度的方向开始。
在转子流量计上读出的数据为瞬时流量，要么是体积流量，要么为质量流量。
如为质量流量，你先换算为体积流量（单位m3/s），然后再根据转子流量计的口径用体积流量除以截面积就可以估算出来（注意：这里是估算，因为截面积不是线性的）玻璃转子流量计的选用可从以下几个方面考虑。
1、测量的对象。
即测量介质种类、压力大小、化学性质。
如液体介质、气体介质，对具腐蚀性的介质则应选择耐腐流量计。
2、流量计本身性能。
上述条件确定后一般讲，若价格没有大的变化，可优先选用针阀置于流量计上部的；有较大流通孔的，是直接流量刻度的；结构简单的；外部尺寸较小的等等。
如是小流量范围，则可选用球浮子式，因它测量时稳定、不易积尘、精度较高、互换性好。
3、根据价格选用。
一般讲，精度高的价格高。
要根据测量目的选用仪表精度等级，如只须控制测量介质通过量，经试运行调整，以后需始终稳定这个通过量，那么精度就是次要的。
二、玻璃转子流星计的刻度修正玻璃转子流量计的刻度，是生产厂在本厂条件下用近于理想流体的水和干燥空气作介质标定得到的。
四川惠科达仪表认为流量计的使用现场，有两种情形不能直接使用它的刻度值：一是测量介质不是水和空气，二是测且介质虽为水和空气，但其状态（温度．压力）与刻度状态有别。
这样，在使用流量计时，为获得正确测量结果，就出现了需要把刻度值进行修正的问题。
因而，解决好玻璃转子流量计刻度修正，是用好这种仪表的关键。
考虑到环保仪器使用转子流量计大量的用采测气体介质流量，因此下文仅就气体介质测量时的密度修正进行讨论。
流量计调整方法及步骤
调整流量计的方法和步骤如下：
1.调试前，拧下保护盖，可以看到调零和满程电阻器，外接标准
电源及电流表。
2.在传感器没有液体的情况下，调节零点电阻器，使之输出电流
4mA。
3.传感器加液倒满量程，调节满程电阻器，使之输出电流
20mA。
4.反复以上步骤两三次，直到信号正常。
5.调节完毕，拧紧保护盖。
另外，还有一些流量计的调试步骤包括以下步骤：
1.零点调整：若实际流速为零，仪表流量也应调整为零。
对于高
精度测量，可以暂停自动调零设置，手动在仪表上设置零偏
差。
2.阻尼设定：对阻尼正确设置能帮助更加准确地监测变化过程，
或获取测量的平均值。
通常，当自动归零功能生效时，获得的响应时间约为阻尼设置时间的10倍，并且应该设置适当的阻
尼时间以便观察测量值的真实变化或观察测量值的变化。
3.工作参数（数量）的设置：包括模拟输出范围（4-20mA）的设
置；人机界面设置；流量（或速度）范围设置等。
4.异常测量条件下的输出设置：当管中没有液体或液体中有气泡
或其他异常情况时，可以设置：保持测量值不变；上限输出；
产量低；零输出等。
同时，当累计脉冲输出时，输出截止，内部累计也截止。
5.设置空检测点。
请注意，不同型号的流量计在调试方法和步骤上可能存在差异。
如有需要，建议按照使用说明书或联系专业技术人员进行调试。
流量计的校准方法
流量计的校准方法主要包括以下几个步骤：
1. 准备标准仪器：选取一个准确度高的标准仪器，该仪器能够准确测量待校准流量计的流量值。
2. 调整流量计的零点：在待校准的流量计关闭状态下，检查流量计的零点位置是否正确。
如果不正确，通过调节零点调节阀或调整传感器的位置等方式，将流量计的零点调整到正确位置。
3. 进行线性校正：在不同的流量点上，使用标准仪器测量流量计的流量值，并记录测量结果。
然后，将流量计的测量结果与标准仪器的结果进行比较，计算出误差值。
根据误差值，调整流量计的量程调节阀或传感器位置等参数，使流量计的测量结果与标准仪器的结果尽可能接近。
4. 重复校准：根据需要，可以进行多次的校准操作，以提高校准的准确性和可靠性。
5. 验证校准结果：校准完成后，再次使用标准仪器来检验已校准的流量计的测量结果。
如果测量结果符合预期的准确度要求，说明校准成功；如果不符合要求，则需要重新进行校准。
需要注意的是，在进行流量计校准时，应严格按照相关的操作规程和标准要求进行操作，并确保校准设备、环境和流量计的状态都处于稳定、正常的工作状态下，以保证校准结果的准确性和可靠性。
磁性浮子液位计维护方法及校准步骤磁性浮子液位计又称磁性液位计、磁翻柱液位计、磁翻板液位计，它是利用磁藕合原理进行工作的，磁性浮子液位计弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点。
磁性浮子液位计有侧装式和顶装式二种安装方式,无论那种方式都可以捆绑远传装置，使液位计即可以就地显示液位，又可以远程监控液位，捆绑后的磁性浮子液位计可称为远传型磁性浮子液位计。
磁性浮子液位计维护注意细则：1、磁性浮子液位计本体四周不容许有导磁物体接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作。
2、如用户自行接受伴热时，必需选用非导磁材料，如铜管、不锈钢等，伴热温度依据介质情况确定。
3、磁性浮子液位计安装必需垂直，磁性浮子液位计与容器引管间应装有球阀，便于检修和清洗。
4、介质内不应含有固体杂质或磁性物质，以免造成磁浮子卡住。
5、在搬运过程中可能照成磁浮子混乱，使用前应先校正。
6、应依据介质情况，定期清洗主导管内的杂质。
7、对超过确定长度（一般型3米、防腐型2米）的液位计，需加添中心加固法兰或耳攀作固定支撑，以加添自身强度。
8、磁性浮子液位计的安装位置应避开或阔别物料介质进出口处，避开物料流体局部区域的急速变化，影响液位测量的精准性。
磁性浮子液位计现场校准实在步骤（1）确定介质密度介质密度可以用标准密度计测量，磁性浮子流量计也可以依据用户供应的实在资料查取，介质密度需记录备案，确保介质密度能够符合液位计使用说明书的要求。
虽然理论上介质密度对液位计的示值有影响，但是实际使用中液位计的零位和满度值都可以通过电位器直接调整过来。
（2）确定参考零点a）用游标卡尺测量连接管路内径D，磁性浮子流量计在罐体上部确定一个标准液位的下尺点，如有条件，***好能够打磨成凹槽以免测深尺摇摆，并作记号；b）在罐内不带压力的状态下以手动方式往储罐内注水，当水位略高于液位计进水管时停止注水，磁性浮子流量计打开下连接法兰口手动球阀E并松开罐体与被校液位计间的连接法兰F（不取下，使水流不过冲）；直到管路中无涌动流时，关闭E，取下法兰，待罐内液体平稳时打开E，再待呈滴流状态，稳定1min（必要时可通过排水阀门排水，提高检测效率）；c）磁性浮子流量计用测深钢卷尺测量从测点到水面间的距离ha，实际零位空高h0=ha—D/2，此状态即液位计测量零点。
浮子流量计的刻度换算和粘度修正方法
浮流量计是一种非通用性仪表。
浮子流量计出厂时的刻度是用水或空气在常温常压下标定给出的。
在实际使用中，由于被测流体的物性(密度、粘度等)和状态(温度、压力)等与标定介质的物性和状态不同，所以必须对仪表进行刻度换算和粘度修正，以保证测量准确度。
1．液体流量测量的刻度换算
对于测量液体的浮子流量计的刻度，制造厂通常是在常温下用水标定给出。
当被测液体的密度与水的密度不同，且两者的粘度相差甚微(不超过0.02Pa ·s ，此时可以忽略粘度变化对流量系数所造成的影响)时，可按下式进行刻度换算： ()()ρρρρρρυυ000--=f f
q q （1）
式中：q V —被测流体的实际积流量，单位为m 3／s ；
q V0—仪表的刻度读数，单位为m 3／s ；
ρf —浮子的材料密度，单位为kg ／m 3；
ρ—被测液体的密度，单位为kg ／m 3；
ρ0—标定介质水的密度，单位为kg ／m 3。
当被测液体的密度和粘度都与水不同，且粘度对流量系数的影响又不能忽略时，就必须进行密度修正和粘度修正。
可以按下式进行刻度换算： ()()ρρρρρραα0000--=f f V V q q （2）
式中：a —被测液体的流量系数；
a 0—仪表用水标定的流量系数；
a/ a 0的值在已知被测流体的粘度μ时，可由a/ a 0-μ修正曲线查得。
a/ a 0-μ修正曲线是通过大量试验绘制而成。
每一台定型的浮子流量计，都有一组a/ a 0-μ修正曲线。
这里需要说明，绘制a/ a 0-μ修正曲线工作量很大，且查得a/ a 0值后还需进行一系列计算才能求得实际流量。
另外在低粘度时，查图的准确度不高。
鉴此，当用浮子流量计测量粘性流体时，为了保证测量准确度，建议最好在实际工作状态条件下，采用实测液体进行标定和刻度。
[例1]使用用水标定刻度的浮子流量计，测量密度为0.8 g ／cm 3，其粘度系数与水相差无几的某种介质，若浮子的材料为不锈钢，ρf =7.9g ／cm 3，流量计的读数4 L ／s ，求被测液体的实际流量。
解 ()()()()54.48.08.09.70.18.09.74000=⨯-⨯-⨯=--=ρρρρρρf f
v v q q （L ／s ）
即被测液体的实际流量为4.54 L ／s 。
2．气体流量测量的刻度换算
通常测量气体的浮子流量计，制造厂是用空气为检定介质并按标准状态(101 325Pa ， 20℃)对仪表进行刻度的。
当仪表用来测量某一工作状态下，任意一种气体的体积流量时，可按下式对仪表值进行修正：
T
p pT Z Z q q v v 00000ρρ= （3）
式中：q V0—仪表示值；
q V —被测气体换算为标准状态时的实测体积流量；
p 0，T 0—分别为标准绝对压力1.013X105Pa 和标准绝对温度293.15K ；
p ，T —分别为工作状态时的绝对压力和绝对温度；
ρ0，Z 0—标准状态下空气的密度值和压缩系数；
ρ，Z —分别为被测气体在工作状态时的密度和压缩系数。
通常情况下，压缩系数修正系数Z 0/Z 对q V 的影响可忽略不计，则式（3）可简化为
T
p pT q q v v 0000ρρ= （4） 3．蒸汽流量测量的刻度换算
在金属管浮子流量计允许的温度、压力范围内测量蒸汽流量时，可按下式进行刻度换算
ρm
v q q 56.29= （5）
式中：q V —仪表用水标定的刻度值，单位为L ／h ；
q m —被测蒸汽的质量流量，单位为kg ／h ；
ρ—被测蒸汽的密度，单位为kg ／m 3。
此公式是根据浮子材料的密度ρ=7.9 g ／cm 3推导出来的。
若浮子材料的密度改变，则公式中的系数也要改变。
若由于条件限制，需要将用水标定的仪表用于测量气体，也可以采用式(5)换算，但用这种方法计算的准确度只能达±5％左右。
因此，在一般情况下，建议不用此方法。
4．浮子质量变化时的流量刻度换算
采用不同材料的浮子，可以改变流量计的量程。
当浮子质量变化时，测量液体的浮子流量计的刻度换算可按下式进行：
ρρf f v v V m V m q q --=00 （6）
式中：q V —浮子质量变为m 时，流量示值修正后的值，单位为m 3／s ；
q V0—浮子质量为m 0时(即浮子质量变化前)流量刻度(仪表刻度)，单位为m 3／s m 0—变化前的浮子质量，kg ；
m —变化后的浮子质量，kg ；
V f ——浮子的体积，m 3；
ρ—被测液体密度，kg ／m 3。
测量气体的浮子流量计的刻度换算可按下式进行：
00m m q q v v = （7）。
