滤料及填料样本

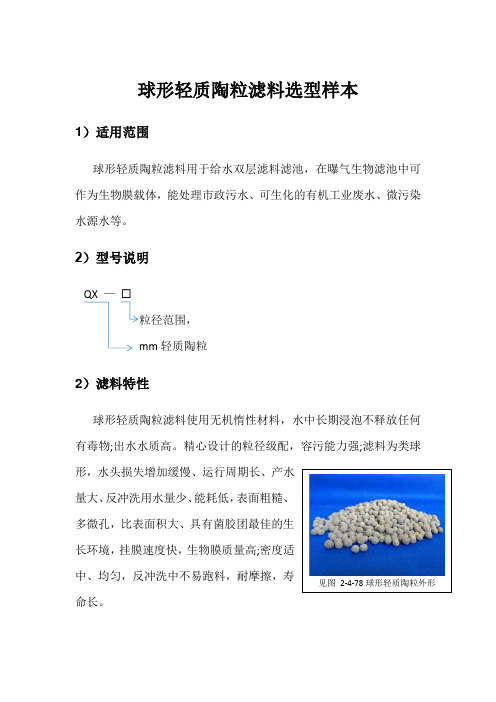

球形轻质陶粒滤料选型样本
1）适用范围
球形轻质陶粒滤料用于给水双层滤料滤池，在曝气生物滤池中可
作为生物膜载体，能处理市政污水、可生化的有机工业废水、微污染
水源水等。

2）型号说明
QX —
粒径范围，
mm轻质陶粒
2）滤料特性
球形轻质陶粒滤料使用无机惰性材料，水中长期浸泡不释放任何
有毒物;出水水质高。

精心设计的粒径级配，容污能力强;滤料为类球形，水头损失增加缓慢、运行周期长、产水
量大、反冲洗用水量少、能耗低，表面粗糙、
多微孔，比表面积大、具有菌胶团最佳的生
长环境，挂膜速度快，生物膜质量高;密度适
中、均匀，反冲洗中不易跑料，耐摩擦，寿
见图2-4-78球形轻质陶粒外形命长。

3）性能参数
球形轻质陶粒滤料的性能参数见表2-4-60，外形见图2-4-78。

表2-4-60 球形轻质陶粒滤料性能参数。

悬浮生物填料（按大小及密度不同分为K1和K3)是一种新型微生物载体，是高科技专利产品，采用科学配方，将高分子材料经特殊工艺改性，构造而成，具有表面积大，亲水性好，抗冲击力强，易挂膜，生物活性高，水处理循环效果好等优点。

主要参数：
K1(直径1CM）1立方米K1约有150KG
K3(直径2.5CM) 1立方米K3约有110KG
也就是说 0.1立方K1约15KG K3约11KG
换算最小单位: 1KG K1约：0.007立方
1KG K3约：0.009立方
其主要特点及工作原理：
1.按流体力学设计几何构型和强化表面附着能力
经特殊设计的几何构型（已获专
利:200720036902.6），具有巨大的有效比表面积；填料采用高分子材料，经改性而成，抗冲击力强；先进的表面处理技术更有利于微生物的附着生长，为鱼池水过滤及循环提供了强有力的保障
2.填料比表面积大，附着生物量多
其巨大的比表面积，为大量微生物附着生长提供支撑；有利于各种微生物及硝化菌，EM菌，丝状菌等有益菌种的生长提供了空间为循环水的生物脱氮除磷打下了坚实基础
3。

无需支架，易流化，节省能耗
恰当的比重，使填料处于悬浮流状态，最大限度的降低能耗；增加了对气泡的撞击和切割，同等条件下，曝气量可减少10%以上
4.极简单的维护和保养
一般的过滤材料需要定期的清洗和翻新维护，而新型生物填料参与到循环后一般不需要清洗及翻新，可反复使用，使用寿命10年以上。

共分为四大系列：一、活性炭二、净水滤料三、净水填料四、净水药剂第一系列活性炭：1、果壳壳活性炭以优质椰子壳、核桃壳、杏壳、桃壳为原料，经系列生产工艺精制而成，外观呈黑色颗粒状。

优点是孔隙结构发达，比表面积大，吸附性能强，库层阴力小，化学性能稳定，易再生。

适用于高纯度的生活饮用水、工业用水和废水处理的深度净化脱氯、脱色、除臭和黄金提炼等方面。

物理、化学性能分析分析项目测试数据分析项目测试数据碘值≥950mg/g充填密度0.38-0.45g/cm3比表面积>1000m2/g干燥碱量≤10％总孔容积>0.9cm3/g强度≥90％苯粉吸附率≥450mg/g PH值≥72、柱状活性炭：本产品选用优质无烟煤为原料，采用先进工艺精制加工而成，外观呈黑色圆柱状颗粒；具有合理的孔隙结构，良好的吸附性能，机械强度高，易反复再生，造价低等特点；用于有毒气体的净化，废气处理，工业和生活用水的净化处理，溶剂回收等方面。

物理、化学性能分析分析项目测试数据分析项目测试数据碘值>800mg/g强度>92％比表面积>850m2/g亚甲兰值120-150mg/g总孔容积>0.8cm3/g余氯吸附率≥85％充填密度0.45-0.55g/cm33、粉状活性炭：本产品是以果壳和木屑为原料精制而成，外观为黑色细微粉末状，无毒、无味,具有比表面积大，吸附能力强、适用于制糖、制药、饮料、酒类等水质的净化行业，对有机物溶剂的脱色、精制、提纯和污水处理方面也广泛使用。

物理、化学性能分析分析项目测试数据分析项目测试数据碘值>900mg/g 亚甲基兰吸附值≥120mg/g 比表面积>1000m 2/g 水份≤8％PH 值5-7第二大系列：净水滤料1、沸石沸石是一种架状结构的碱土金属铝硅酸盐矿物质，化学式为：（Na·k·ca）2-3【Al 3(Al,si)2si 13o 36】·12H 2O;为濡白色或砖红色，具有比表面积大，吸附性能好，离子交换能力强，化学性能稳定等特点，广泛应用于石油化工，轻工，环保，建材，畜牧业等领域。

深度处理车间填料说明
山西省吕梁市城区污水处理厂：
深度处理车间内设计有高速过滤器及深度高效过滤器。

两种过滤器内均设计有一定厚度填料层。

高速过滤器内为纤维素滤料，深度高效过滤器内为无烟煤及活性炭。

现对其规格及相关参数说明如下：纤维素填料：
●材料：腈纶或涤纶；
●外观：束状；
●纤维径：20～50μm；
●纤维长：15～25mm；
●束粗：100～150mm；
●空隙率：98％；
●滤速：35～65m/h；
●截污量：8kg/m3；
●表面积：3500m2/m3；
●充填密度：50～70kg/m3。

颗粒活性炭：
●粒度：8～16mm；
●碘值：950mg/g；
●强度：95％；
●总孔容积：0.8cm3/g；
●比表面积：980m2/g；
●pH：偏酸性
无烟煤滤料：
●粒径：小于1.0mm颗粒≯3；大于1.8mm颗粒≯2；
●密度：1.4～1.6g/cm3；
●含泥量：≯4；
●盐酸可溶率：≯3.5；
●磨损率：≯3；
湖南省建筑设计院
2010年6月23日。

产品介绍北京淇方天实业集团（Beijing Qifangtian Industry Bloc Co., Ltd）简介：北京淇方天实业集团是由内蒙古生物滤料厂、山西科德活性炭厂、河北张家口沸石制品厂及北京淇方天科技有限公司联合组成的，集团董事会成立于2006年3月，总部设在北京，进行全局管理并负责国内及国外市场拓展工作。

生产规模的庞大，使我们更加注意专业化，面对环保经济全球化的局面，开发既经济又有效的环保材料成了无数环保科研专家的重任。

淇方天集团在董事长的带领下，知难而上，先后三次出国学习水处理填料/滤料的生产技术，并进口了先进的生产线，发明了多项水处理填料与滤料专利产品！生产出五种专向专用的水处理填料/滤料，经“建设部水处理滤料质量监督检测中心”检测各项指标均优，适用于生活污水、工业污水、给排水、净水、石油支撑等领域，改变了国内大多数曝气生物滤池运行费用高处理果差的局面；扭转了工程投资少与高效填料贵的矛盾。

只要您认准“淇方天”！我们会让更多的环保项目不再因为填料/滤料而东奔西走，希望我们的努力，为国家的环保事业增加更多绿色！为用户带来更多便利！产品简介：*淇方天—特色填料/滤料专项专用系列一、曝气生物滤池工艺专用→活性陶粒1、说明：活性陶粒是淇方天集团董事长的发明专利，引进美国最新生产设备，经过高温煅烧蒸气活化而成的。

其表面多孔粗糙，比表面积大，质轻填充体积大，强度高，化学性质惰性，是最佳的微生物憩息环境，规格多样，可根据实际需要任意设计选用。

2、性能指标：性能指标单位检测结果性能指标单位检测结果容重Kg/m3740 比表面积m2/g 比重- 1: 抗压强度Mpa3、常用规格：3-5mm,4-6mm4、适用范围：a.生活污水的后期处理b.中水回用二、给水（深井水）工艺专用→高效截污滤料1、说明：高效截污滤料是我公司研发部研究新产品的一大突破，是给水处理上过滤综合效果最佳的滤料，滤速快，效果佳，强度高，寿命长。

（一）多介质过滤器滤料石英砂滤料主要是通过截留过滤来净化水的，主要除去水中的悬浮物杂质，提高水的透明度及浊度，常规用于河水净化，污水净化，地表水处理等。

活性炭主要是吸附水中的有机物，金属离子，除臭除味一般用于中水回用，自来水，污水处理，除色除味，对于饮用水活性炭具有改善水的口感作用。

锰砂滤料一般主要除去水中的铁锰离子，主要用于地下水处理，井水处理及金属管道的除锈以及含铁量高的废水。

无烟煤是介于石英砂和活性炭之间的一种滤料，具有石英砂过滤拦截功能也具有一定的活性炭吸附功率，常用于自来水处理，河水处理及污水处理，缺点是滤料成本高。

纤维球滤料常用于大流量的水处理，由于其流速快，所以单位截面积处理的流量大，而且由于对油处理有明显的作用，一般用于除油过滤及大流量的景观水处理，河水处理，污水处理。

（二）多介质过滤器用途选择河水处理，由于河水主要是泥沙含量相对的高，特别是雨季，而且水中的有机物杂质相对较多，主要是河水溶解了部分腐烂的树枝，杂草。

所以一般用石英砂和活性炭进行搭配，出水了水中泥沙及吸附了水中有机物的杂质，如果石英砂和有机物杂质含量比较，最好是通过石英砂过滤器和活性炭过滤器进行串联运行。

地下水处理，地下水主要是含铁锰量比较高，一般选择锰砂滤料，锰砂滤料具有高效的除铁锰的能力，一般由于锰砂硬度不是很高，可以加入石英砂滤料，提高了水的通过率，如果是水中含泥沙等杂质比较，建议锰砂过滤器底部加石英砂进行截留过滤。

污水深度净化处理，特别是纺织废水，印染废水，机械加工废水，造纸废水，医药废水，食品废水等由于其有色度高，悬浮物含量高，含有有机物添加剂。

一般用石英砂过滤器及活性炭过滤器，通过石英砂截留过滤和活性炭吸附来去除水中泥沙等杂质，提高水的透明度，除去水中的臭味。

活性炭技术资料活性炭以粒径0.18mm为界限，可分为粉状活性炭及粒状活性炭。

粒状活性炭以其颗粒形状可分为柱状活性炭、球形活性炭（多为煤质）和不定形粒状活性炭（多为果壳活性炭）。

其广泛应用于生活的广泛应用于生活、工业、液相吸附、水质净化、气相吸附。

广泛应用于食品、医疗、矿山、冶金、石化、炼钢、烟草、精细化工等行业中的有毒气体的净化、废气处理、工业和生活用水的净化处理、溶剂回收、各种氨基酸工业，精制糖脱色、味精工业、葡萄糖工业、淀粉糖工业、化学助剂、染料中间体、食品添加剂、药品制剂等高色素溶液的脱色、提纯、除臭、除杂等等。

下为根据火力发电厂水处理用活性炭使用导则（DL-T582-2004）中对活性炭的相关技术要求一、当活性炭吸附水中的不同物质时，可按下表选择使用二、粒状活性炭的性能指标三、活性炭再生活性炭再生方法分为体内再生和体外再生两种。

体内再生指的是采用药剂再生（氢氧化钠、有机溶剂如酒精）和水蒸气再生两种。

在体内再生这几种方法中都能恢复部分吸附功能，但使用有机溶剂如酒精这一方法恢复效果最好。

活性炭体外再生指的是干式加热再生（采用回转炉、立式炉、多段床炉等加热）、放电再生（电弧对活性炭加热再生）、微生物再生（通过生物恢复其吸附能力，通常用于H 2O2-生活活性炭处理系统）。

这三种体外再生方法属放电再生效果最好，能恢复大部分吸附能力；干式加热再生只能恢复、其部分吸附能力；而微生物再生可以在运行中再生，但是再生速度缓慢。

故强烈推荐采用电弧再生方法。

四、其他要求：活性炭的水浸出液应不含有毒物质、有害物质；其它金属含量：不得超过国家饮用水标准。

青岛嘉德滤料有限公司 2010-12-13石英砂的相关技术资料我公司生产的石英砂多用作净水滤料，是采用优质矿石，经过破碎、研磨、筛分工序加工而成，它坚硬、耐磨、耐酸、耐腐蚀、耐冲刷、化学性能稳定，是目前应用最广、最为经济的过滤介质。

生产的石英砂规格有：0.5-1.0mm、 0.6-1.2mm 、0.8-1.6mm 、1.0-2.0mm 、2.0-4.0mm 、4.0-8.0mm、 8.0-16mm 、16-32m，也可按客户要求定做。

JTT型松针式立体弹性填料一.用途生物接触氧化法是以附着在载体（俗称填料）上的生物膜为主，净化有机废水的一种高效处理工艺。

目前已广泛地应用于纺织印染、毛纺针织、啤酒食品、石油化工化肥废水、医疗及生活污水等处理，并获得了明显地环境效益、社会效益和经济效益。

近年来，随着给水需量地增加，加上河水、湖泊水等地表水不同程度地受到大面积有机污染，采用接触氧化法工艺进行处理。

多年来，该工艺因具有高效节能、占地面积小、耐冲击负荷、运行管理方便等独特优点而被设计部门广泛采用，深受用户的欢迎和青睐。

二.结构和工作原理该填料筛选了聚烯烃类和聚酰胺中的几种耐腐、耐温、耐老化的优质品种，混合以亲水、吸附、抗热氧等助剂，采用特殊的拉丝，丝条制毛工艺，将丝条穿插固着在耐腐、高强度的中心绳上，由于选材和工艺配方精良，刚柔适度，使丝条呈立体均匀排列辐射状态，制成了悬挂式立体弹性填料的单体，填料在有效区域内能立体全方位均匀舒展满布，使气、水、生物膜得到充分混渗接触交换，生物膜不仅能均匀地着床在每一根丝条上，保持良好的活性和空隙可变性，而且能在运行过程中获得愈来愈大的比表面积，又能进行良好的新陈代谢，这一特征与现象是国内目前其他填料不可比拟的。

该填料与硬性类蜂窝填料相比，孔隙可变性大，不堵塞；与软性类填料相比，材质寿命长，不粘连接团；与半软性填料相比，表面积大、挂膜迅速、造价低廉。

因此，该填料可确认是继各种硬性类填料、软性类填料和半软性填料后的第四代高效节能新颖填料。

三．型号说明TT-----□填料单元直径（mm）弹性填料三.产品技术指标结构部件材质比重断裂强力拉伸强度（MPa）连续耐热温度（℃）脆化温度（℃）耐酸碱稳定性丝条聚烯烃类（聚酰胺）0.93 120N ≥30800-100 -15 稳定中心绳0.95 71.4daN ≥1580-100 -15 稳定填料单元直径（mm）丝条直径（mm）丝条密度比表面积（m2/m3）孔隙率（%）成膜重量（Kg/m3）80 100 120 1500.20 0.35 0.50 A 高密度50-300 >99 50-110 B 中密度173 180 200 220 C 中低密度D 低密度注：表中数据是本厂技术生产部经过长期生产运转后计算结果。

多介质过滤器常用滤料 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998多介质过滤器常用滤料多介质过滤器是利用一种或几种过滤介质，在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒材料，从而有效的除去悬浮杂质，胶状杂质及沉淀技术不能去除的微小粒子及细菌，从而使水澄清的过程。

常用的滤料有石英砂，无烟煤，鹅卵石，锰砂，磁铁矿，石榴石，麦饭石，活性炭等粒状滤料，用于截留水中杂质。

（一）、石英砂1、堆积密度： m3（常规可选取m3）；石英砂主要的粒径有：； mm ；2-4 mm； 4-8 mm2、设计滤速：理论设计参考滤速为：6-8m/h3、主要特性：硬度大，抗腐蚀性好，密度大，抗机械强度高，载污能力强，使用寿命长。

4、公式计算产水量计算公式；πr2×v＝产水量T/H,罐体直径计算公式；πr2×v＝ T/H,滤料重量计算公式πr2×密度×高度＝滤料重量反洗水量是进水量的2-3倍（二）、活性碳1、含义：用木质，竹质，果壳，煤等这些材料通过物理和化学作用对原料进行破碎，活化，漂洗，烘干，筛选后制作而成的。

活性碳的制造:（1）将木炭，竹炭，果壳炭，煤等这些材质经过高温的炭化过程，在400至600度的温度下，原料将被完全炭化，此时生成的炭化料含炭量为50％至80％。

（2）在将这些炭化料经过高温炉加热，这就是活性碳活化过程，在活化期间会再高温炉中通入蒸气和空气等，以去除活性碳孔隙内杂质，进而提高孔隙率。

（3）最后就是颗粒状的活性碳，在经过加工成为圆柱状或粉状的活性碳。

2、活性碳分类：主要分为：木质碳,果壳碳,煤质碳各种活性碳碘吸附值:（1）、木质碳 800以下；（2）、煤质碳800以下；（3）、果壳碳:A、椰壳碳 950以上B、杏壳碳 900以上C、桃壳碳 700-800D、杏壳碳 900以上只有碘吸附值大于800以上的才可应用于饮用水的处理。

滤池填料标准
一、滤料种类
选择合适的滤料对滤池的过滤效率和寿命具有重要影响。

常见的滤料有砂石滤料、煤颗粒、陶瓷颗粒、玻璃颗粒等。

其中，砂石滤料是使用最广泛的滤料，其粒径应在0.5-1.0mm，不应出现细小的石粒或杂质。

二、铺设方式
滤料应按规定铺设，一般采用分层式铺设或机械铺设。

采用分层铺设时，顶部一层厚度不应小于45cm，每层厚度不应大于50cm。

采用机械铺设时，应采用逐层或分区均匀加料，铺设时注意抖动、振实和压实。

三、厚度要求
滤料的厚度要根据滤池的设计要求和水质要求来确定。

一般来说，滤料层厚度在0.8-1.2m为宜。

如果层厚较大，不仅易造成水力不均匀，还会增加水力损失和清洗时的工作量。

四、铺设质量
为保证滤料的密实度和铺设质量，需要注意以下几点：
1. 滤料应分批倒入，并逐层加压，避免出现漏填、松散和不均匀的情况。

2. 铺设过程中，应注意滤料的清洗和处理，以免影响过滤效果和寿命。

3. 铺设完成后，需要用水清洗，直至洗出的水质符合要求为止。

五、过滤效率
滤池的过滤效率是评价其性能的重要指标，过滤效率与滤料的铺设质量密切相关。

为了提高滤池的过滤效率，除了要选择合适的滤料和铺设方式外，还需要注意以下几点：
1. 定期清洗滤料层以保持滤料的通透性。

2. 控制水质，防止水中污染物对滤料的沉积和堵塞。

3. 设置适当的操作条件，如进水速度、水头、洗涤压力等，以保证滤料的正常工作和寿命。

总之，对滤池滤料的铺设标准应严格依据设计规定进行，铺设质量和过滤效率之间密切相关，需要加强管理和维护，以确保滤池的正常运行和提高水质。
