配电屏柜安装工艺

配电柜接线工艺规范一、元器件的安装1、前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件：需要的灭弧距离，拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险。

2、组装前首先看明图纸及技术要求。

3、检查产品型号、元器件型号、规格、数量等与图纸是否相符。

4、检查元器件有无损坏。

5、元器件组装顺序应从板前视，由左至右，由上至下。

6、同一型号产品应保证组装一致性。

7、面板、门板上的元件中心线的高度应符合规定：组装产品应符合以下条件：①操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

②维修容易。

能够较方便地更换元器件及维修连线。

③各种电气元件和装置的电气间隙、爬电距离应符合4.4条的规定。

保证一、二次线的安装距离。

（1）组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

（2)）对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

（3）主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

（4）对于发热元件(例如管形电阻、散热片等)的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W及以上的管形电阻器应横装，不得垂直地面竖向安装。

（5）所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

（6）接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

（7）标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目。

（8）安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。

（9）保护接地连续性保护接地连续性利用有效接线来保证。

柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。

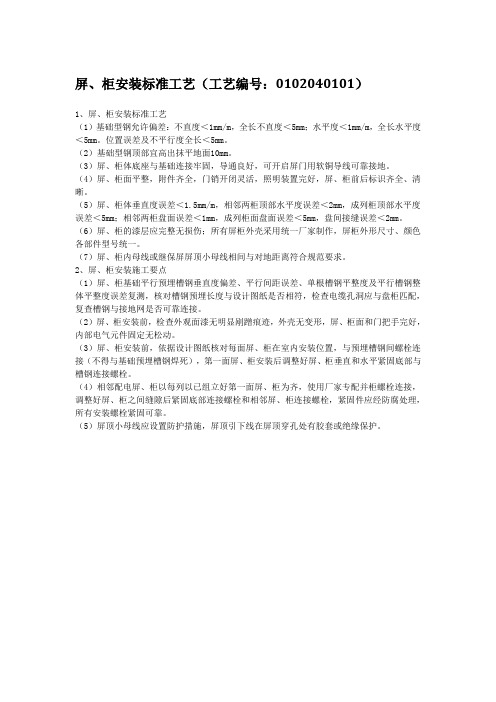

屏、柜安装标准工艺（工艺编号：010*******）1、屏、柜安装标准工艺（1）基础型钢允许偏差：不直度＜1mm/m，全长不直度＜5mm；水平度＜1mm/m，全长水平度＜5mm。

位置误差及不平行度全长＜5mm。

（2）基础型钢顶部宜高出抹平地面10mm。

（3）屏、柜体底座与基础连接牢固，导通良好，可开启屏门用软铜导线可靠接地。

（4）屏、柜面平整，附件齐全，门销开闭灵活，照明装置完好，屏、柜前后标识齐全、清晰。

（5）屏、柜体垂直度误差＜1.5mm/m，相邻两柜顶部水平度误差＜2mm，成列柜顶部水平度误差＜5mm；相邻两柜盘面误差＜1mm，成列柜面盘面误差＜5mm，盘间接缝误差＜2mm。

（6）屏、柜的漆层应完整无损伤；所有屏柜外壳采用统一厂家制作，屏柜外形尺寸、颜色各部件型号统一。

（7）屏、柜内母线或继保屏屏顶小母线相间与对地距离符合规范要求。

2、屏、柜安装施工要点（1）屏、柜基础平行预埋槽钢垂直度偏差、平行间距误差、单根槽钢平整度及平行槽钢整体平整度误差复测，核对槽钢预埋长度与设计图纸是否相符，检查电缆孔洞应与盘柜匹配，复查槽钢与接地网是否可靠连接。

（2）屏、柜安装前，检查外观面漆无明显剐蹭痕迹，外壳无变形，屏、柜面和门把手完好，内部电气元件固定无松动。

（3）屏、柜安装前，依据设计图纸核对每面屏、柜在室内安装位置，与预埋槽钢间螺栓连接（不得与基础预埋槽钢焊死），第一面屏、柜安装后调整好屏、柜垂直和水平紧固底部与槽钢连接螺栓。

（4）相邻配电屏、柜以每列以已组立好第一面屏、柜为齐，使用厂家专配并柜螺栓连接，调整好屏、柜之间缝隙后紧固底部连接螺栓和相邻屏、柜连接螺栓，紧固件应经防腐处理，所有安装螺栓紧固可靠。

（5）屏顶小母线应设置防护措施，屏顶引下线在屏顶穿孔处有胶套或绝缘保护。

010*******-T1 基础型钢复测010*******-T2 屏柜与型钢螺栓连接010*******-T3 屏顶引下线在穿孔处绝缘保护010*******-T4 屏顶小母线安装010*******-T1 端子箱安装。

1.1.1成套配电柜安装1.1.1.1配电柜的材料要求1柜体外形尺寸方正，周边平整无损伤，油漆无脱落，柜体有一定机械强度，二次底板厚度不小于1.5mm，柜内仪表、控制元件齐全，安装牢固，布置合理满足电气间距与爬电距离要求，接线质量符合规范要求。

2二次板、带电器设备的门、柜体上均应焊有接地螺丝，柜上部进线处和下部接线端子处，尤其是进出多芯电缆时，要预留足够的空间以保证外接导线，多芯电缆分开线芯的接线空间。

配电柜下部端子排，离地宜大于350mm。

3基础槽钢不得用电气焊开孔，所有使用的配件必须为镀锌件。

1.1.1.2配电柜的布置及安装要点1配电室内不应有其它的管道通过，室内的暖气管道不应有阀门，管道与散热器的连接采用焊接。

2成排配电柜的长度超过6m时，柜后的通道应有两个通向本室或其它房间的出口，出口应布置在通道的两侧，两出口之间的距离超过15m时，其间还应增加出口。

3低压配电柜的平面位置应按图施工，标准层竖井内的空间位置应按统一标准尺寸控制，为了安全和操作方便，不应安装于门后或妨碍操作的设备旁。

4单独柜（盘）只找柜面和侧面的垂直度。

成列柜（盘）各台就位后，先找正两端的柜，再从柜下至上2/3高的位置绷上小线，逐台找正，如柜不标准，以柜面为准。

找正时采用0.5mm铁片进行调整，每处垫片最多不能超过３片。

然后按固定螺孔尺寸，在基础型钢架上用手电钻钻孔。

一般若无要求时，低压柜钻Φ12.2孔，高压柜钻Φ16.2孔，分别用M12、M16镀锌螺丝固定。

5成排配电柜，柜与柜之间应用螺栓进行固定，根据柜的高度不同，选择相应的固定点，以保证配电柜的稳固性。

1.1.1.3基础型钢安装1调直型钢，将有弯的型钢调直，然后按图纸要求预制加工基础型钢架，并刷好防锈漆。

2按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。

找平过程中，需用垫片的地方不能超过３片。

然后将基础型钢架、预埋铁件、垫片用电焊焊牢。

配电柜安装施工工艺1、配电柜（盘）安装工艺流程2、配电箱安装工艺流程3、配电柜（盘）、配电箱组合安装规定3.1、配电柜（盘）低压电器组合规定3.1.1发热元件安装在散热良好的位置。

3.1.2熔断器的熔体规格、自动开关的整定值符合设计要求。

3.1.3切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确。

3.1.4外壳需接地(PE)或接零(PEN)的，连接可靠。

3.1.5端子排安装牢固，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配。

3.2、配电柜（盘）低压电器安装规定：3.2.1电器元件质量良好，型号、规格应符合设计要求，外观应完好，且附件，齐全，排列整齐，固定牢固，密封良好。

3.2.2各电器应能单独拆装更换而不应影响其他电器及导线柬的固定。

3.2.3发热元件宜安装在散热良好的地方；两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。

3.2.4熔断器的熔体规格、自动开关的整定值应符合设计要求。

3.2.5切换压板应接触良好，相邻压板间应有足够安全距离，切换时不应碰及相邻的压板；对于一端带电的切换压板，应使在压板断开情况下，活动端不带电。

3.2.6信号回路的信号灯、光字牌、电铃、电笛、事故电钟等应显示准确，工作可靠。

3.2.7盘上装有装置性设备或其他有接地要求的电器，其外壳应可靠接地。

3.2.8带有照明的封闭式盘、柜应保证照明完好。

3.3、配电柜（盘）端子排安装3.3.1端子排应无损坏，固定牢固，绝缘良好。

3.3.2端子应有序号，端子排应便于更换且接线方便；离地高度宜大于350mm。

3.3.3回路电压超过400V者，端子板应有足够的绝缘并涂以红色标志。

3.3.4强、弱电端子宜分开布置；当有困难时，应有明显标志并设空端子隔开或设加强绝缘的隔板。

3.3.5正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间，宜以一个空端子隔开。

高低压配电柜安装工艺规范标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]分享给大家元器件安装工艺1. 适用范围本守则适用于高低压开关柜（屏、台、箱）等成套开关设备的元器件安装。

2. 工具气动枪、拉铆枪、电工刀、螺丝刀、钢丝钳、尖嘴钳、圆夹钳、扳手、（挫刀）、小锤、橡皮锤或尼龙锤、钢卷尺、直尺、钢锯、万用表。

3．操作前准备工作所领用的各种元器件必须是经过检查合格的产品，并附有生产厂合格标签方能进行领用与安装。

（注：合格证和说明书出厂时随机附上）查对制造规范，核对电器元件型号、规格、数量与制造规范要求是否相符。

备齐所有的安装元器件及紧固件。

领用紧固件，需用专用紧固件车、盒，不得随便用其它物件代替。

4. 安装要求元器件安装必须按施工接线图、按标准、按工艺文件进行安装。

元器件的安装应排列整齐、美观，面板后的元器件安装应便于接线、检测和维护。

低压柜一、二次出线位置，元器件安装位置距地面不得小于250mm以上，环境条件不允许时必须与有关部门协商解决，高压柜出线端面距地不低于700mm。

在强电系统中选用的弱电元件应加双重绝缘保护措施（即在元器件与安装板之间加装绝缘板）。

显示元件及按钮的颜色排列见二次配线工艺守则。

4.5.1 在同一工程中，客户对显示元件及按钮排列有特殊要求的，应按客户要求进行安装；无特殊要求时，可按本公司规定执行。

所有元器件应按照其制造厂规定的安装使用说明书（包括使用条件、安装尺寸、飞弧距离、维护、拆卸灭弧罩所需要的空间和手动操作等）进行安装，对于手动操作开关的安装，必须保证开关产生的电弧对操作者不产生危险。

所有元器件均应牢固地固定在骨架、支架上或面板上。

元器件安装应使其正常功能不致由于相互作用而受损害或误动作（例如：发热、电弧、功能量场等）。

电器组件安装孔所用的紧固件大小及数量应按照图样及组件安装孔要求进行选择，并且不能有松动或自动脱松的现象，紧固件紧固后，螺栓露出不超过1~5牙，以2~3牙为宜。

屏柜安装及二次接线安装施工方案
1. 引言
屏柜是电力系统中不可或缺的组成部分。

它能够为各种电气设
备提供保护、控制、测量、信号等功能。

因此，屏柜的安装至关重要。

本文将介绍屏柜的安装及二次接线安装的施工方案。

2. 屏柜安装
在进行屏柜的安装施工时，需要先进行以下几方面的准备工作：
2.1. 安装前准备
（1）检查屏柜机构相关的图纸、说明书和技术资料，正确理解
屏柜的功能和使用要求；
（2）确认设备安装位置、方向和高度等信息，以便定位安装；
（3）安排好搬运工具和人员，解决好设备卸货和搬运的问题；
（4）确认设备的基础和地脚螺栓位置，检查设备基础的平整度
和垂直度等；
（5）准备好设备组装、连接、接地、调试等工具和设备。

2.2. 设备安装
（1）将屏柜移至指定位置，利用水平仪等工具验证基础水平，
调整基础尺寸以满足屏柜的要求；
（2）拆卸设备上的运输支架和保护装置，检查设备损坏或变形
的情况；。

成套配电柜、控制柜（屏、台）安装施工工艺工法QB/ZTYJGYGF-FJ-0601-2011建筑安装工程有限公司苗国祥1 前言1.1工艺工法概况配电柜实际是配电箱的大型化，可以提供较大功率或者较多通道的电源输出。

控制柜实际是控制箱的大型化，可以提供较大功率或者较多通道的控制输出，也可以实现较复杂的控制。

本标准规定了成套配电柜、控制柜（屏、台）安装的施工要求、方法和质量控制标准。

1.2工艺原理通过修建稳定基础，在基础上进行配电柜的安装就位和调试。

2 工艺工法特点在配电柜的安装过程中，由于房间内的空间不是很大，要求在配电柜搬运过程中要结合现场实际情况安排配电柜的搬运顺序。

3 适用范围本工艺工法适用于一般工业与民用建筑内10KV及以下成套配电柜的安装工程。

4 主要引用标准《建筑工程施工质量验收统一标准》（GB50300）《建筑电气工程施工质量验收标准》(GB50303)《电气装置安装工程电气设备交接试验标准》(GB50150)《电气装置安装工程接地装置施工及验收规范》(GB50169)《电气装置安装工程盘、柜及二次回路接线施工及验收规范》(GB50171)5 施工方法成套配电柜、控制柜（屏、台）安装工艺大体可分为以下几个步骤：施工前准备、基础槽钢的制作及安装、配电柜二次搬运、配电柜安装及一、二次接线、柜内清扫、调整试验、试运行验收等。

6 工艺流程及操作要点6.1 施工工艺流程6.2 操作要点6.2.1设备验收检查1 根据设备清单由建设单位、监理单位、施工单位和设备生产厂家共同进行检查验收、并做好记录。

2 检查验收设备在运输过程中，外包装有无损坏现象。

3 对其所供应的设备附件及设备的规格、型号应符合设计要求；设备清单附件、备品齐全；产品合格证、产品的技术文件齐全。

4 柜体外观检查无损伤、变形，油漆无损坏；柜体内部电气元件、绝缘瓷件齐全，无缺损。

柜、屏、台上的标识器件表明被控设备编号及名称或操作位置，接线端子有编号，且清晰、工整、不易脱色，闭锁装置动作准备、可靠。

高低压配电柜安装工艺规范模板分享给大家元器件安装工艺1.适用范围本守则适用于高低压开关柜（屏、台、箱）等成套开关设备的元器件安装。

2.工具气动枪、拉铆枪、电工刀、螺丝刀、钢丝钳、尖嘴钳、圆夹钳、扳手、（挫刀）、小锤、橡皮锤或尼龙锤、钢卷尺、直尺、钢锯、万用表。

3．操作前准备工作3.1 所领用的各种元器件必须是经过检查合格的产品，并附有生产厂合格标签方能进行领用与安装。

（注：合格证和说明书出厂时随机附上）3.2查对制造规范，核对电器元件型号、规格、数量与制造规范要求是否相符。

3.3备齐所有的安装元器件及紧固件。

3.4领用紧固件，需用专用紧固件车、盒，不得随便用其它物件代替。

4. 安装要求4.1 元器件安装必须按施工接线图、按标准、按工艺文件进行安装。

4.2元器件的安装应排列整齐、美观，面板后的元器件安装应便于接线、检测和维护。

4.3 低压柜一、二次出线位置，元器件安装位置距地面不得小于250mm以上，环境条件不允许时必须与有关部门协商解决，高压柜出线端面距地不低于700mm。

4.4 在强电系统中选用的弱电元件应加双重绝缘保护措施（即在元器件与安装板之间加装绝缘板）。

4.5 显示元件及按钮的颜色排列见二次配线工艺守则。

4.5.1 在同一工程中，客户对显示元件及按钮排列有特殊要求的，应按客户要求进行安装；无特殊要求时，可按本公司规定执行。

4.6 所有元器件应按照其制造厂规定的安装使用说明书（包括使用条件、安装尺寸、飞弧距离、维护、拆卸灭弧罩所需要的空间和手动操作等）进行安装，对于手动操作开关的安装，必须保证开关产生的电弧对操作者不产生危险。

4.7 所有元器件均应牢固地固定在骨架、支架上或面板上。

4.8 元器件安装应使其正常功能不致由于相互作用而受损害或误动作（例如：发热、电弧、功能量场等）。

4.9 电器组件安装孔所用的紧固件大小及数量应按照图样及组件安装孔要求进行选择，并且不能有松动或自动脱松的现象，紧固件紧固后，螺栓露出不超过1~5牙，以2~3牙为宜。

配电柜安装工艺1适用范围本标准适用于建筑电气配电柜安装工程。

2引用标准GB50303《建筑电气工程施工质量验收规范》3材料要求3.1 成套定型配电柜应根据设计要求的型号、规格选用合格产品。

并有产品合格证。

3.2 槽钢、镀锌扁钢，不得有严重锈蚀和缺陷，且镀锌层不应脱落。

3.3 镀锌材料有机螺丝、垫圈、弹筑垫圈；非镀锌材料有地脚螺栓、钢垫片。

3.4 母线应根据设计要求截面进行选择，应使用合格产品。

3.5 其它材料有压线端子、塑料管、小线、塑料带、黑胶布、防锈漆、电焊条、电石、氧气、砂布、水泥、砂子、焊锡、焊剂。

4主要机具4.1 铅笔、卷尺、水平尺、线坠、点冲子、灰桶、水桶、油桶、刷子。

4.2 手锤、錾子、大锤、钢锯、锯条、扁锉、圆锉、活扳子、套筒扳子。

4.3 电烙铁、电炉、锡锅、锡勺、绝缘手套、台钳、案子、压接钳等。

4.4 手电钻、钻头、撬棍、电焊机、气焊工具、万能表、兆欧表、工具袋、工具箱、高凳等。

5作业条件5.1 埋设基础槽钢或地脚螺栓时，须有地面的基准线。

5.2 预埋件及预留孔洞符合设计要求，预埋件应牢固。

5.3 必须在基础台、沟槽及地面抹灰完，顶棚、墙面喷完浆，门窗安装应向外开门并符合防火要求后才允许进行配电柜的安装。

5.4 配电室内的暖卫管线不得采用丝接和设置节门，连接处应采用焊接且不得有渗漏现象。

6 操作工艺工艺流程：6.1 配电柜安装要求6.1.1 配电柜的布置必须遵循安全、可靠、适用和经济等原则并应注意便于操作、搬运维修、试验监测和接线工作的进行。

6.1.2 配电室内除本室需用的管道以外，不应有其它的管道通过。

室内的暖气管道上下不应有阀门和中间接头，管道与散热器的连接应采用焊接。

6.1.3 成排布置的配电柜其长度超过6m 时，柜后的通道应有两个通向本室或其它房间的出口，并应布置在通道的两端，当两出口之间的距离超过15m 时，其间还应增加出口。

6.1.4 当高压及低压柜需设在同一室内且二者中只要有一个柜顶有裸露的母线，二者之间的净距就不应小于2m。
