TCL PE461C4 SCH03 电源电路图

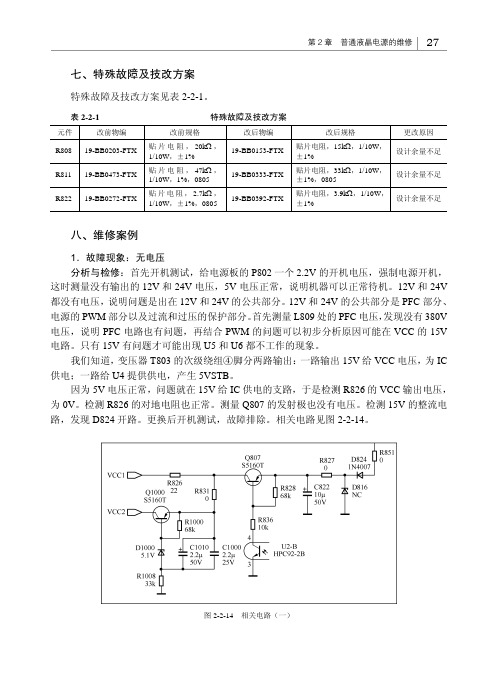

第2章 普通液晶电源的维修27七、特殊故障及技改方案特殊故障及技改方案见表2-2-1。

表2-2-1特殊故障及技改方案元件改前物编改前规格 改后物编 改后规格更改原因 R808 19-BB0203-FTX 贴片电阻，20k Ω，1/10W ，±1% 19-BB0153-FTX 贴片电阻，15k Ω，1/10W ，±1%设计余量不足R811 19-BB0473-FTX 贴片电阻，47k Ω，1/10W ，1%，0805 19-BB0333-FTX 贴片电阻，33k Ω，1/10W ，±1%，0805设计余量不足R822 19-BB0272-FTX贴片电阻，2.7k Ω，1/10W ，±1%，080519-BB0392-FTX贴片电阻，3.9k Ω，1/10W ，±1%设计余量不足八、维修案例1．故障现象：无电压分析与检修：首先开机测试，给电源板的P802一个2.2V 的开机电压，强制电源开机，这时测量没有输出的12V 和24V 电压，5V 电压正常，说明机器可以正常待机。

12V 和24V 都没有电压，说明问题是出在12V 和24V 的公共部分。

12V 和24V 的公共部分是PFC 部分、电源的PWM 部分以及过流和过压的保护部分。

首先测量L809处的PFC 电压，发现没有380V 电压，说明PFC 电路也有问题，再结合PWM 的问题可以初步分析原因可能在VCC 的15V 电路。

只有15V 有问题才可能出现U5和U6都不工作的现象。

我们知道，变压器T803的次级绕组④脚分两路输出：一路输出15V 给VCC 电压，为IC 供电；一路给U4提供供电，产生5VSTB 。

因为5V 电压正常，问题就在15V 给IC 供电的支路，于是检测R826的VCC 输出电压，为0V 。

检测R826的对地电阻也正常。

测量Q807的发射极也没有电压。

检测15V 的整流电路，发现D824开路。

先看看开关电源工作原理是什么？开关电源原理图分析然后给大家介绍介绍如何看懂常见电路图开关电源的工作流程是：电源→输入滤波器→全桥整流→直流滤波→开关管（振荡逆变）→开关变压器→输出整流与滤波。

1.交流电源输入经整流滤波成直流2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上3.开关变压器次级感应出高频电压,经整流滤波供给负载4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰; 在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高; 开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出; 一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源. 主要用于工业以及一些家用电器上，如电视机，电脑等开关电源原理图分析1、正激电路电路的工作过程：a> 开关S开通后,变压器绕组N1两端的电压为上正下负,与其耦合的N2绕组两端的电压也是上正下负.因此VD1处于通态,VD2为断态,电感L的电流逐渐增长; b> S 关断后,电感L通过VD2续流,VD1关断.S关断后变压器的激磁电流经N3绕组和VD3流回电源,所以S关断后承受的电压为 . c> 变压器的磁心复位:开关S开通后,变压器的激磁电流由零开始,随着时间的增加而线性的增长,直到S 关断.为防止变压器的激磁电感饱和,必须设法使激磁电流在S关断后到下一次再开通的一段时间内降回零,这一过程称为变压器的磁心复位.正激电路的理想化波形:变压器的磁心复位时间为: Tist=N3*Ton/N1 输出电压:输出滤波电感电流连续的情况下: Uo/Ui=N2*Ton/N1*T 磁心复位过程:2、反激电路反激电路原理图反激电路中的变压器起着储能元件的作用,可以看作是一对相互耦合的电感. 工作过程: S开通后,VD处于断态,N1绕组的电流线性增长,电感储能增加; S关断后,N1绕组的电流被切断,变压器中的磁场能量通过N2绕组和VD向输出端释放.S关断后的电压为:us=Ui+N1*Uo/N2 反激电路的工作模式: 电流连续模式:当S开通时,N2绕组中的电流尚未下降到零. 输出电压关系:Uo/Ui=N2*ton/N1*toff 电流断续模式:S开通前,N2绕组中的电流已经下降到零. 输出电压高于上式的计算值,并随负载减小而升高,在负载为零的极限情况下, ,因此反激电路不应工作于负载开路状态. 反激电路的理想化波形下面给大家介绍如何看懂电路图一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。

第2章 普通液晶电源的维修
第1节 LCD3726电源方案
一、适用机型
LCD3726电源方案适用于L37E64、L40E64、L42E64、L46E64、L37H61、L37H61D、L42H61、LCD32B67、LCD37B67、LCD42B67、LCD32K7、LCD37K73、LCD40K73、LCD42K73等机型。

二、特点
LCD3726电源方案主要由抗干扰电路、桥式整流电路、滤波电路、功率因数校正（PFC）电路和开关稳压电路等组成。

该开关电源的优点是工作电压范围宽，功耗低，有效功率达到98%以上，具有过流、过热、过压等完善的保护功能。

三、实物电路板图解
LCD3726电源方案实物电路板图解如图2-1-1所示。

电路原理图见附录A。

四、单元电路原理分析
1．抗干扰电路（EMI电路）分析
当接通电源开关后，AC 220V/50Hz的交流市电经过保险丝F1、ZV1、R1、CX1、CX2、LF1、LF2等组成的共模滤波器把供电电路引入的各种电磁干扰抑制掉，消除电网电压中的高频干扰脉冲。

X和Y电容都是安全电容，区别是：X电容接在输入线两端，用来消除差模干扰；Y电容接在输入线和地线之间，用来消除共模干扰。

Y电容分为Y1电容和Y2电容，Y1属于双绝缘Y电容，用于跨接初、次级。

2．整流滤波电路分析
BD1、C1、C2组成桥式整流电路，把220V交流电压转换成直流电压，经电容C3滤波后输出约300V的直流电压。

3．PFC电路分析
PFC电路主要由IC1（NCP1650）、Q1、L2及外围的电阻和电容组成。

TCL液晶电视标准单元电路原理（图）前言：TCL公司近几年来研发的机器，细心的同事肯定也会发现，其实各个不同型号之间的很多单元电路都是一样的。

这种做法，能增加机器的稳定性也节省研发成本，相应也提升了我们日常维修工作的容易度，这就是研发采用标准化电路的优点。

一、5V-1.2V DC-DC电路用途及功能：用于给IC 内核供电的低压大电流供电电路。

电路原理介绍：此电路是一个DC转DC的控制电路，它具有大电流、低干扰，采用元器件最优化，能完全满足数字板1.2V电路的需要。

电路中C1、C2是波波电路；R2、R3、R4组成的电路是取样电路，从这里取样的电压输入到IC的1脚，从而对输出电压的调整。

二、24V→5.1V DC-DC 电路用途及功能：用于将24V 电压降压成5.1V，给下一级DC-DC 电路、USB 或者LDO 供电。

电路原理介绍：U1:RT8110是一个DC-DC 的电源IC，以前已在其他机芯上大量使用，一个同步BUCK 降压的模式，通过R1,R2，R3分压来设定输出电压值，U1的8脚接收到反馈信号后调节PIN2 和PIN4输出方波的占空比，控制Q2，Q1 的两个MOS 管的导通时间，从而达到稳压的目的MS58机芯的-U801（12V-5V）参考测试点三、24V→12V DC-DC 电路用途及功能：用于将24V 电压降压成12V，给PANEL 供电或者给下一级DC-DC 电路或者LDO 供电。

电路原理介绍：24V 转12V，使用的MP1593，这个IC 在其他机型上大量使用，是一个BUCK 降压型，通过电阻分压取样来设置输出电压，第八脚为软启动，第七脚为使能脚，正常工作为高电平，第六脚为补偿，第五脚为FB 反馈电压，正常工作为1.22V 左右，第一脚为自举升压脚，接一个电容到续流二极管的负端。

第三脚为内部MOS 推挽输出接到续流二极管的负端同储能电感相连。

内部MOS 管导通期间向电感储能同时向负载提供供电，内部MOS 管关断时电感释放能量通过二极管续流，来达到降压的目的。

适应机型：1436A，2101AS，2109，2109C，2129C，2169A，2166B，2128B，2108，2129A，2178A，2116E，2118E，2118EW，2129E，2133E，C2133E，2175E，2113T，2113TW，1420E，1425E，2113EI，2175EB，2175EI，AT2135S，1475S等。

（原理图见图一）一电源电路的原理1 电源电路的启动与振荡过程。

（原理图见图二）接通电源，经整流电路整流出的+300V电压分两路：第1路经开关变压器T802的③------①脚为电源调整管Q804集电极提供工作电压；第2路经启动电阻R803，R803A为Q804基极提供启动导通工作偏压。

于是Q804导通→T802③----①绕组电流增加→T802的⑤----⑥绕组电流增加→通过R814，D806/C808正反馈至Q804的基极，电源电路迅速起振工作。

图中红线为启动电路，黄线为振荡反馈电路。

2 稳压工作过程（见图一）当电源电路启动工作后，T802⑧－⑦脚感应的脉动电压经D805整流C811滤波为稳压电路提供正常的工作电压（大约为40V）。

当供电电压升高或者负载变轻使Q804的振荡变强电源次级的+112V升高时，由D805整流出的电压随之升高其稳压过程如下：（图一）中的D点电位↑→Q801的Ub↑→Q801Uc↓→E点电压↓→Q802Ub↓→Q802Uc↑→Q803Ub↑→Q803Uc↓→通过R813，C810将Q804的正反馈信号进行分流，从而使注入Q804的基极电流减小，振荡减弱使输出电压降低回到原来的稳定值。

当供电电压降低或者负载变重等原因使电源次级的+112V下降时，由D805整流出的电压随之下降，其稳压的逆过程如下：图一）中的D点电位↓→Q801的Ub↓→Q801Uc↑→E点电压↑→Q802Ub↑→Q802Uc↓→Q803Ub↓→Q803Uc↑→通过R813，C810对Q804的正反馈信号的分流减弱，从而使注入Q804的基极电流增大，振荡增强使输出电压上升回到原来的稳定值。

A P P i -l A J S I C E R E P A I T R I 7S IGTCL 液晶彩电电源组件L 141H 4维修图解□宋智明T C L 电源组件L 141H 4在D 55A 620US 、55X 3、55X 2、L 5SE 5800A 等产品上配套使用。

该电源组件PFC块型号采用FAN 7930C ,其周围的主要元件有Q W 1开关管、储能电感LP 1及续流二极管D 310。

主电源块采 用LD 5S 37,其周围的主要元件有Q W 2、变压器TS 1等。

背光恒流控制电路由OZ 9976A 、TS 3组成初级推动 级，再由Q 601、Q 602、TS 2、C 620组成LLC 半桥功率转换电路，由TS 2次级连接D 615-D 618、电容C 617、 C 618构成灯电压形成电路。

12V 电压形成丨C :L I )5537各脚功能介绍:①脚为地，②脚接丨>Cl 光耦连接 的稳压控制信号。

③脚接交流220V 经降压电阻后接入给1C 提供启动电 压。

流经开关管Q W 2 S 极的电流在R 413上建立的电压接入④脚(CS )内 部电路。

⑤脚为供电端，启动电压由③脚内电路给⑤脚外电容C 419充电 得到，1C 的持续供电由TS 初级第二绕组感应信号经R 4(M 、1)4_1()、C 424 整流滤波得到，同时此电压经给PFC 电路供电。

⑥脚为驱动输出。

相关电路见图2接信号板插座通讯控制信号和12V 电源组件识别标识“p 曹r 似|OZ 9976A 各脚功！能介绍I :①、⑯脚输出两组相位相 g 的驱动信号，经 隔离电容（:602后 接缓冲变压器TS 3 初级。

②、⑮脚为 地。

③脚为供电端,来自图1 中的Q 406 c 极，受控制系统 输出开/待机信号控制，经接入此端〇丨脚背灯启 动信号BL -O N ,由P 3插座 送来，经I U >21、R 62U 电阻分 配后接入此端，通常电压不 得低于I .OV ,太低K :停止 工作。
