工业炉在铸造车间，有熔炼金属的冲天炉、感应炉、电阻炉、电弧炉、真空炉、平炉、坩埚炉等下面介绍一下各种炉子的特点及应用。

一、冲天炉冲天炉，是铸造生产中熔化铸铁的重要设备，将铸铁块熔化成铁水后浇注到砂型中待冷却后开箱而得到铸件。

冲天炉是一种竖式圆筒形熔炼炉，分为前炉和后炉。

前炉又分为出铁口，出渣口，炉盖前炉缸和过桥。

后炉又分为三个部分，顶炉，腰炉和炉缸。

腰炉与热风围管分开，修炉之后合上，用泥巴密封。

顶炉上是热交换器。

主要用于铸铁件生产，也用以配合转炉炼钢，因炉顶开口向上，故称冲天炉。

简介一种竖式圆筒形熔炼铸铁的铸造设备。

主要用于铸铁件生产，也用以配合转炉炼钢，有时还用来化铜，因炉顶开口向上，故称冲天炉。

工作过程冲天炉的工作过程：先将一定量的装入炉内作为底焦，它的高度一般在一米以上。

点火后，将底焦加至规定高度，从风口至底焦的顶面为底焦高度。

然后按炉子的熔化率将配好的石灰石、金属炉料和层焦按次序分批地从加料口加入。

在整个开炉过程中保持炉料顶面在加料口下沿。

经风口鼓入炉内的空气同底焦发生燃烧反应，生成的高温炉气向上流动，对炉料加热，并使底焦顶面上的第一批金属炉料熔化。

熔化后的铁滴在下落到炉缸的过程中，被高温炉气和炽热的焦炭进一步加热，这一过程称为过热。

随着底焦的烧失和金属炉料的熔化，料层逐渐下降。

每批炉料熔化后，燃料由外加的层焦补充，使底焦高度基本上保持不变，整个熔化过程连续进行。

应用领域：冲天炉主要应用于钢铁、冶金、矿山等行业。

炉料中的石灰石在高温炉气的作用下分解成石灰和二氧化碳。

石灰是碱性氧化物，它能和焦炭中的灰分和炉料中的杂质、金属氧化物等酸性物质结合成熔点较低的炉渣。

熔化的炉渣也下落到炉缸，并浮在铁水上。

在冲天炉内，同时进行着底焦的燃烧、热量的传递和冶金反应 3个重要过程。

根据物理、化学反应的不同，冲天炉以燃烧区为核心，自上而下分为：预热带、熔化带、还原带、氧化带和炉缸等 5个区域。

由于炉气、焦炭和炉渣的作用，熔化后的金属成分也发生一定的变化。

锻造设备介绍1. 锻造定义锻造是一种通过施加高温和高压来改变金属材料形状和性能的过程。

在锻造过程中，金属材料经过加热、变形和冷却等阶段，使其结构更加紧密、强度更高。

2. 锻造设备分类锻造设备可以根据其工作原理和用途分为多种类型。

其中，常见的锻造设备包括模锻设备、自由锻设备、机械压力机、水压机、高能束流设备等。

（1）模锻设备：模锻设备是一种将加热后的金属坯料放入模具中，通过施加压力或冲击力使其变形并填满模具形状的设备。

根据所需产品的不同，模锻设备可分为锤上模锻、压力机上模锻等。

（2）自由锻设备：自由锻设备是一种通过在空气中自由锻打金属坯料来制造所需形状和尺寸的设备。

自由锻设备可分为空气锤、液压机等。

（3）机械压力机：机械压力机是一种通过凸轮、连杆等机构将压力作用于金属坯料上的设备。

机械压力机可分为冲压机、压铸机等。

（4）水压机：水压机是一种通过水介质传递压力，使水与金属坯料接触并使其变形的设备。

水压机可分为水锤和水压冲床等。

（5）高能束流设备：高能束流设备是一种利用高能量密度束流（如激光束、电子束等）对金属坯料进行加热和变形的设备。

高能束流设备可分为激光成形设备和电子束成形设备等。

3. 锻造设备工作原理锻造设备的工作原理主要是通过将金属坯料加热到一定温度后，施加足够的压力或冲击力使其发生变形，并保持一定时间，使其内部晶粒结构重新排列，提高材料的强度和硬度。

4. 锻造设备应用行业锻造设备广泛应用于汽车、船舶、航空航天、能源、模具制造等领域。

例如，汽车制造中的发动机、变速器、底盘等零部件的制造都离不开锻造设备；船舶制造中的舵、螺旋桨、船体外壳等也需要用锻造设备制造；航空航天领域中，机身零部件、航空发动机等关键部件也需要锻造设备来完成制造。

5. 锻造设备常见问题及解决方法在锻造过程中，由于各种因素的影响，锻造设备可能会出现一些问题。

常见的问题包括设备故障、产品质量问题等。

针对这些问题，解决方法如下：（1）设备故障：定期对锻造设备进行检查和维护，确保设备正常运转。

中频炉使用与维护中频炉是一种常用的金属加热设备，广泛应用于铸造、锻造、热处理等工业领域。

为了保证中频炉的正常运行并延长其使用寿命，需要进行定期的维护和保养。

下面将对中频炉的使用和维护进行详细介绍。

一、使用中频炉的注意事项：1.载入工件前，要先检查炉膛内是否有金属杂物，以免影响加热效果和炉膛使用寿命。

2.载入工件时，要注意分布均匀，并且避免工件直接放置在感应线圈上，以免损坏线圈。

3.使用前要检查水冷系统的管路和阀门是否正常，确保水冷系统的顺畅运行。

4.加热过程中，要避免频繁启停和大负荷急热，以免对设备造成损伤。

5.在加热过程中，要注意观察加热工件的温度和颜色变化，及时调整加热功率和工作频率，以达到预期效果。

6.使用完毕后，要及时清理炉膛内的金属渣和灰尘，并检查炉膛是否有损坏，防止二次使用时出现问题。

二、中频炉的定期维护：1.清洗冷却水系统：中频炉的冷却水系统要定期进行清洗，清除水垢和杂质。

可使用专门的清洗剂，并按照操作说明进行清洗。

2.检查感应线圈：定期检查感应线圈的连接是否松动，是否有损伤，如有问题及时修复或更换。

3.检查电源开关和仪表：定期检查电源开关和仪表是否正常工作，如发现异常现象，要及时处理。

4.检查电缆和连接器：定期检查电缆和连接器的绝缘情况，如有损坏要及时更换，以防短路或电气事故。

5.检查冷却系统：定期检查冷却系统的水流情况和水温，确保正常运行，如发现异常情况要及时处理。

6.润滑齿轮和轴承：定期给中频炉的齿轮和轴承进行润滑，以减少摩擦和磨损。

7.检查电源线和插头：定期检查电源线和插头的连接情况，如有松动或老化要及时更换。

8.清理燃气系统：如中频炉使用燃气加热，要定期清理燃气管路和喷嘴，以确保燃气的顺畅供应。

以上为中频炉使用和维护的一些基本要点，具体还要根据设备的型号和实际情况进行调整。

需要注意的是，在进行维护和保养时，应断开电源，并由专业人员进行操作。

同时，根据中频炉的使用情况，制定相应的维护计划，以确保设备的正常使用和延长使用寿命。

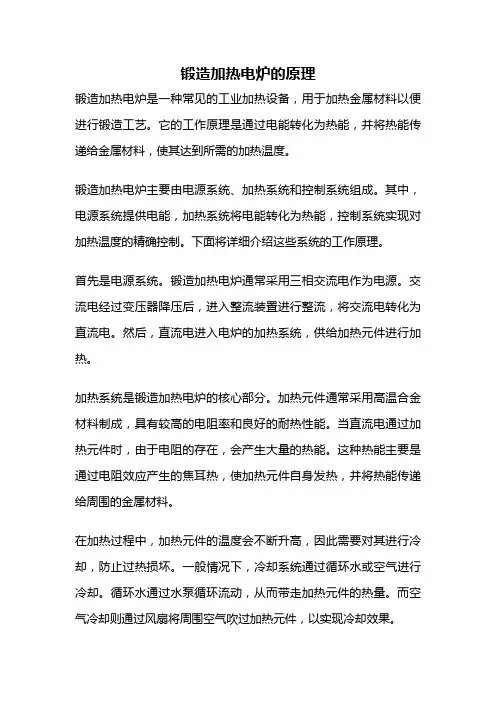

锻造加热电炉的原理锻造加热电炉是一种常见的工业加热设备，用于加热金属材料以便进行锻造工艺。

它的工作原理是通过电能转化为热能，并将热能传递给金属材料，使其达到所需的加热温度。

锻造加热电炉主要由电源系统、加热系统和控制系统组成。

其中，电源系统提供电能，加热系统将电能转化为热能，控制系统实现对加热温度的精确控制。

下面将详细介绍这些系统的工作原理。

首先是电源系统。

锻造加热电炉通常采用三相交流电作为电源。

交流电经过变压器降压后，进入整流装置进行整流，将交流电转化为直流电。

然后，直流电进入电炉的加热系统，供给加热元件进行加热。

加热系统是锻造加热电炉的核心部分。

加热元件通常采用高温合金材料制成，具有较高的电阻率和良好的耐热性能。

当直流电通过加热元件时，由于电阻的存在，会产生大量的热能。

这种热能主要是通过电阻效应产生的焦耳热，使加热元件自身发热，并将热能传递给周围的金属材料。

在加热过程中，加热元件的温度会不断升高，因此需要对其进行冷却，防止过热损坏。

一般情况下，冷却系统通过循环水或空气进行冷却。

循环水通过水泵循环流动，从而带走加热元件的热量。

而空气冷却则通过风扇将周围空气吹过加热元件，以实现冷却效果。

控制系统是确保加热温度精确控制的关键。

它通常由温度传感器、控制器和执行机构组成。

温度传感器用于实时监测加热温度，并将监测到的温度信号反馈给控制器。

控制器根据设定的加热温度和实际温度之间的差异，控制执行机构调节电源输出功率，以维持加热温度的稳定。

除了电源系统、加热系统和控制系统，锻造加热电炉还包括一些辅助设备，如温度记录仪和安全保护装置。

温度记录仪用于记录加热温度的变化，以便进行加热工艺的分析和调整。

安全保护装置则用于监测电炉的工作状态，当出现异常情况时，及时断开电源，以保证操作人员和设备的安全。

总结起来，锻造加热电炉的工作原理是通过电能转化为热能，并将热能传递给金属材料，实现对其加热的目的。

它由电源系统、加热系统、控制系统和辅助设备组成，各个系统共同协作，确保加热温度的精确控制和安全运行。

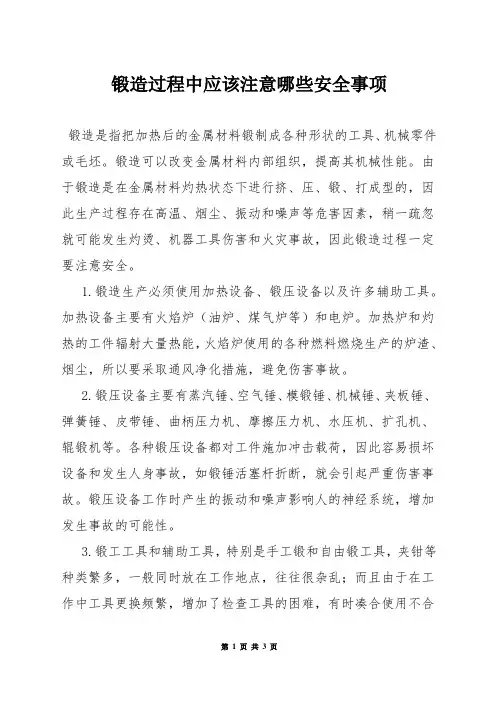

锻造过程中应该注意哪些安全事项锻造是指把加热后的金属材料锻制成各种形状的工具、机械零件或毛坯。

锻造可以改变金属材料内部组织，提高其机械性能。

由于锻造是在金属材料灼热状态下进行挤、压、锻、打成型的，因此生产过程存在高温、烟尘、振动和噪声等危害因素，稍一疏忽就可能发生灼烫、机器工具伤害和火灾事故，因此锻造过程一定要注意安全。

1.锻造生产必须使用加热设备、锻压设备以及许多辅助工具。

加热设备主要有火焰炉（油炉、煤气炉等）和电炉。

加热炉和灼热的工件辐射大量热能，火焰炉使用的各种燃料燃烧生产的炉渣、烟尘，所以要采取通风净化措施，避免伤害事故。

2.锻压设备主要有蒸汽锤、空气锤、模锻锤、机械锤、夹板锤、弹簧锤、皮带锤、曲柄压力机、摩擦压力机、水压机、扩孔机、辊锻机等。

各种锻压设备都对工件施加冲击载荷，因此容易损坏设备和发生人身事故，如锻锤活塞杆折断，就会引起严重伤害事故。

锻压设备工作时产生的振动和噪声影响人的神经系统，增加发生事故的可能性。

3.锻工工具和辅助工具，特别是手工锻和自由锻工具，夹钳等种类繁多，一般同时放在工作地点，往往很杂乱；而且由于在工作中工具更换频繁，增加了检查工具的困难，有时凑合使用不合适的工具，就容易造成伤害事故。

锻造生产中运输量很大，要使用各种运输设备，稍不注意也易发生事故。

锻造属于集体作业，每个操的技术水平、精神状态以及是否严格遵守操作规程，都直接影响作业安全。

4.鉴于锻压设备存在很多不安全因素，锻工一定要掌握一定的设备保养知识，并遵守安全操作规程。

必须经过培训考核合格，不然就不得单独操作锻压设备和加热设备。

锻压设备运转部分，如飞轮、传动皮带、齿轮等部位，均应设置防护罩。

水压机应有安全阀、自动停车与启动装置，蓄压器、导管和水压缸应分别装压力表，动力稳压器也必须务备有安全阀。

加热设备主要有重油炉、电炉和煤气炉。

其中主要危害是煤气中毒、灼伤、烤伤和电炉触电等，工作中应严格执行操作规程。

锻造时，强大的辐射热、灼热的料头、飞出的氧化皮等都会对人体造成伤害，因此操在工作前必须穿戴好个人防护用品。

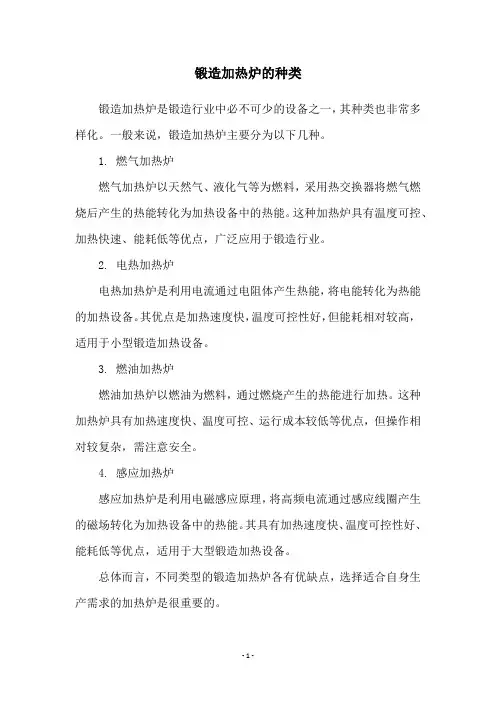

锻造加热炉的种类
锻造加热炉是锻造行业中必不可少的设备之一，其种类也非常多样化。

一般来说，锻造加热炉主要分为以下几种。

1. 燃气加热炉
燃气加热炉以天然气、液化气等为燃料，采用热交换器将燃气燃烧后产生的热能转化为加热设备中的热能。

这种加热炉具有温度可控、加热快速、能耗低等优点，广泛应用于锻造行业。

2. 电热加热炉
电热加热炉是利用电流通过电阻体产生热能，将电能转化为热能的加热设备。

其优点是加热速度快，温度可控性好，但能耗相对较高，适用于小型锻造加热设备。

3. 燃油加热炉
燃油加热炉以燃油为燃料，通过燃烧产生的热能进行加热。

这种加热炉具有加热速度快、温度可控、运行成本较低等优点，但操作相对较复杂，需注意安全。

4. 感应加热炉
感应加热炉是利用电磁感应原理，将高频电流通过感应线圈产生的磁场转化为加热设备中的热能。

其具有加热速度快、温度可控性好、能耗低等优点，适用于大型锻造加热设备。

总体而言，不同类型的锻造加热炉各有优缺点，选择适合自身生产需求的加热炉是很重要的。

- 1 -。

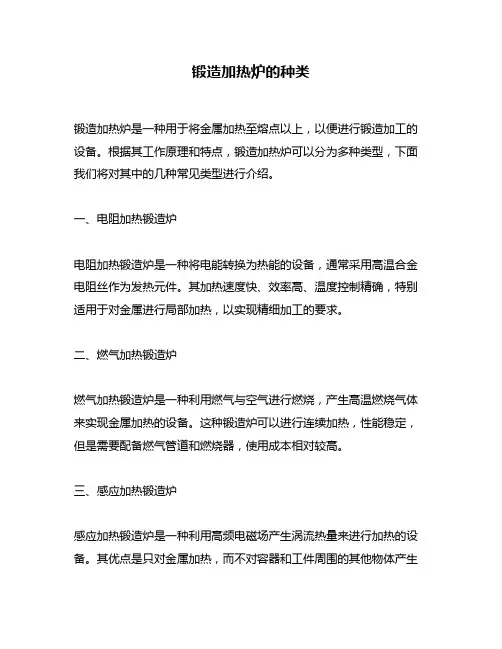

锻造加热炉的种类
锻造加热炉是一种用于将金属加热至熔点以上，以便进行锻造加工的设备。

根据其工作原理和特点，锻造加热炉可以分为多种类型，下面我们将对其中的几种常见类型进行介绍。

一、电阻加热锻造炉
电阻加热锻造炉是一种将电能转换为热能的设备，通常采用高温合金电阻丝作为发热元件。

其加热速度快、效率高、温度控制精确，特别适用于对金属进行局部加热，以实现精细加工的要求。

二、燃气加热锻造炉
燃气加热锻造炉是一种利用燃气与空气进行燃烧，产生高温燃烧气体来实现金属加热的设备。

这种锻造炉可以进行连续加热，性能稳定，但是需要配备燃气管道和燃烧器，使用成本相对较高。

三、感应加热锻造炉
感应加热锻造炉是一种利用高频电磁场产生涡流热量来进行加热的设备。

其优点是只对金属加热，而不对容器和工件周围的其他物体产生
影响，操作简便，加热效率高，适用于长条材料的加热处理。

四、喷火锻造炉
喷火锻造炉是一种可调节温度的设备。

它通过喷射燃料或燃料混合物
来加热工件，可以自由调节火焰的大小和位置，在加热不同形状的钢
材时，喷火锻造炉可以快速的加热表面和深层部位，保证材料的均匀性，实现高质量的加工。

以上就是常见的几种锻造加热炉的类型，根据不同的工艺和技术要求，生产商可以根据实际需要选择合适的设备来实现加热、锻造和淬火等
工序。

锻造模具的加热装置
1锻造模具加热装置
锻造模具加热装置是金属锻造的重要配套工具。

它的作用是在受到一定拉伸、压缩或拉压力的锻件表面添加一层保护膜，从而提高锻件的耐磨性。

锻造模具加热装置包括辐射加热和76mm加热两种方式，它们有助于加热锻件，有效地改善锻件的品质。

辐射加热是利用电磁波把能量传输到锻件表面，它们能精确地加热锻件，从而增强锻件的表面耐磨性。

而76mm加热是将热量辐射到锻件表面，从而起到对温度的控制和保温的作用。

与传统的加热方式相比，锻造模具加热装置拥有更高的效率、质量和准确度。

同时，它还具有低能耗、操作简便和便宜的优点。

这就是为什么它被广泛应用于各种工业锻造生产程序中。

此外，锻造模具加热装置操作简单，能够准确精密地加热锻件，使锻件表面具有明显的平滑度和均匀度，从而达到高质量的产品。

总之，锻造模具加热装置在金属锻造中是一种重要且必不可少的装置，它能够有效改善锻件的品质，提供高质量的锻件，从而满足客户的需求。

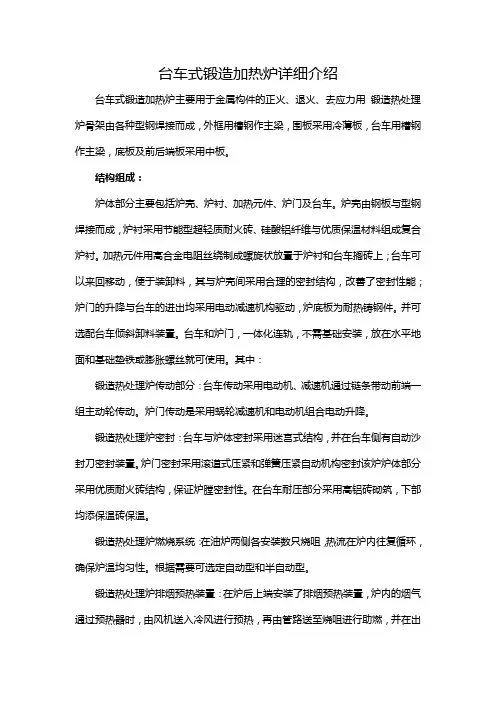

台车式锻造加热炉详细介绍台车式锻造加热炉主要用于金属构件的正火、退火、去应力用锻造热处理炉骨架由各种型钢焊接而成，外框用槽钢作主梁，围板采用冷薄板，台车用槽钢作主梁，底板及前后端板采用中板。

结构组成：炉体部分主要包括炉壳、炉衬、加热元件、炉门及台车。

炉壳由钢板与型钢焊接而成，炉衬采用节能型超轻质耐火砖、硅酸铝纤维与优质保温材料组成复合炉衬。

加热元件用高合金电阻丝绕制成螺旋状放置于炉衬和台车搁砖上；台车可以来回移动，便于装卸料，其与炉壳间采用合理的密封结构，改善了密封性能；炉门的升降与台车的进出均采用电动减速机构驱动，炉底板为耐热铸钢件。

并可选配台车倾斜卸料装置。

台车和炉门，一体化连轨，不需基础安装，放在水平地面和基础垫铁或膨胀螺丝就可使用。

其中：锻造热处理炉传动部分：台车传动采用电动机、减速机通过链条带动前端一组主动轮传动。

炉门传动是采用蜗轮减速机和电动机组合电动升降。

锻造热处理炉密封：台车与炉体密封采用迷宫式结构，并在台车侧有自动沙封刀密封装置。

炉门密封采用滚道式压紧和弹簧压紧自动机构密封该炉炉体部分采用优质耐火砖结构，保证炉膛密封性。

在台车耐压部分采用高铝砖砌筑，下部均添保温砖保温。

锻造热处理炉燃烧系统：在油炉两侧各安装数只烧咀，热流在炉内往复循环，确保炉温均匀性。

根据需要可选定自动型和半自动型。

锻造热处理炉排烟预热装置：在炉后上端安装了排烟预热装置，炉内的烟气通过预热器时，由风机送入冷风进行预热，再由管路送至烧咀进行助燃，并在出口安装一只手动碟阀，该阀可调节炉内压力。

特点：1.节能型炉衬：全纤维结构优于耐火砖结构25%以上。

2.全密封炉体、各介质压力自控、炉压自控，高温高速自控烧嘴。

3.自动化程度高。

计算机+智能温控仪表+手控三级控温方式，能耗低，稳定性高。

迅智工贸根据锻造加热炉加热产品及工艺特点，从“安全性、适用性、经济性”三个方面，有针对性的设计了多种自动化控制工艺可供选择。

主要技术参数：1.用途：锻件加热处理2.工作温度：1200℃，炉膛温度：1250-1300℃.3.控温精度：±1℃4.装炉量：5t—100t5.烧嘴型号及控制方式：高温高速燃烧器，空燃自动比例燃烧，双级脉冲控制，燃气自动点火、熄火报警。
