Swan~Ganz气囊漂浮导管长110cm,每10cm有一刻度,距管端1cm处有一可充胀气囊,气体容量为0.5~1.5ml。
导管尾部经——开关连接——1.5ml注射器,用以充气囊。
导管顶端有一开口,为肺动脉压力监测开口,距离端30cm处,为右心房容量压力监测开口,在距顶部4cm有一热敏电阻探头,用于测定心脏每分输出量,随着科技的不断进步,目前已开始使用五腔气囊漂浮导管。
(1)测压方法及导管冲洗装置①调节零点:使换能器与病人心脏在同一水平线,扭转三通,使换能器与大气相通。
待监护仪压力数值显示为零时,表示零点调整完毕。
②冲洗各管腔,使换能器与一腔相通。
③准备心输出量计算机,调至预备工作状态,输入病人血温、对照冲水温度。
用10ml注射器抽吸无菌冰盐水10ml,使注射器连接右心房管腔尾端。
④在4秒内声速将盐水推入,同步按心输出量计算机键,随后,机器屏幕显示心输出量数值。
⑤与此操作同步记录肺动脉压力、脉动脉嵌入压、血压、心率、右房压。
护理:1、置管前的准备(1)患者的准备:清醒患者应向其交代置管的重要性,和术中的一些注意事项,取得患者的理解和配合。
取舒适又易于穿刺的体位。
(2)物品的准备:漂浮导管一套(型号合适)、配套的导管鞘、局麻药、特殊换药包、肝素水、消毒用品、温度探头、换能器、心排导线、三通或三通板、皮肤贴膜。
(3)置管者的准备:按无菌要求更换抹衣、口罩、帽子、带无菌手套。
2、置管中的配合:(1)协助消毒局部,抽取局麻药。
(2)将导管鞘、漂浮导管按无菌要求放入无菌区,倒适量肝素水于换药碗中备用。
(3)置管者先置导管鞘,放置完毕,固定妥当后再置入漂浮导管。
漂浮导管的肺动脉端开口接口接换能器,并调零。
漂浮导管进入20cm时,所囊内注入适量气体,一般1ml。
在进导管的过程中严密过观察压力波形的变化,准确判断导管尖端所在的位置,出现肺动脉嵌压波形后即停止送管,并将气囊内气体放出。
气囊内气体不需人为回抽,而应自动回入注射器内。
心脏漂浮导管检查操作规范心脏漂浮导管检查操作规范【原理】利用气囊血流导向导管即漂浮导管(Swan-Ganz导管),在床边通过静脉置入,送抵肺动脉。
进行右心各部压力和肺毛细血管楔压的测量并利用热稀释法原理测定心排血量。
【适应证】1.急性心肌梗死并发症:(1)严重心力衰竭、心源性休克、低心排血综合征;(2)右室梗死的诊断及指导治疗;(3)各种机械性并发症,如乳头肌功能不全或断裂、室间隔穿孔的鉴别诊断及指导治疗。
2.多脏器或重要脏器功能不全的重症患者,如各种原因休克、严重外伤或大面积烧伤、急慢性心肾功能衰竭的诊断、鉴别诊断和治疗。
3.急、慢性心力衰竭患者,评价心功能或各种治疗的效果。
4.鉴别心源性哮喘或肺源性哮喘,如急性左心衰、成人呼吸窘迫综合征(ARDS)、急性肺栓塞。
5.鉴别引起严重血流动力学改变的疾病,如缩窄性心包炎、限制型心肌病、心包压塞。
6.心脏病患者在心脏或非心脏手术以及高危患者各种外科手术的围手术期的血流动力学监测。
【禁忌证】无绝对禁忌证,相对禁忌证如下。
1.急性或亚急性感染性心内膜炎。
2.未控制的严重心律失常。
3.凝血异常及出血性疾患。
【术前准备】同本章第一节。
【操作方法及程序】血流动力学监测对象主要为危重患者,故应在有监测条件和设备的场所如冠心病监护室(ccu)、危重监护室(ICU)、或手术室等进行。
对少数导管植入困难者,可在X线投视下完成。
1、将漂浮导管置入经颈内、锁骨下或股静脉穿刺置入的鞘管内,在压力监测下推送导管。
当导管尖端到达右心房时(距颈内静脉或锁骨下静脉的穿刺点约10-15cm,距股静脉穿刺点40~45cm),球囊充气1.0~1.5ml,然后在严密的心电和压力的监测下,平稳推送导管,通过三尖瓣、右心室,进入肺动脉,直到肺楔压图形出现。
正确的肺楔压位置应是在球囊充气或放气时总能见到肺动脉压力图形的消失和再出现,即球囊充气时记录到肺楔压,球囊放气时记录到肺动脉压。
一般情况下,从颈内静脉穿刺点导管进入45~50cm,或从股静脉穿刺点导管进入65cm,则可到达肺动脉的恰当部位。

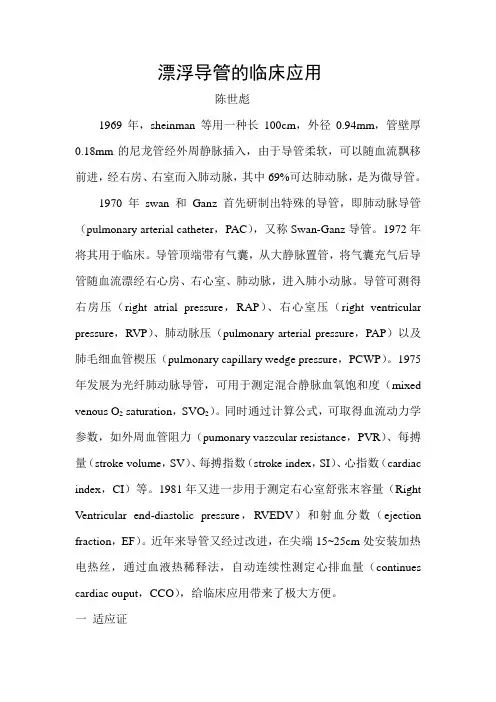

漂浮导管的临床应用陈世彪1969年,sheinman等用一种长100cm,外径0.94mm,管壁厚0.18mm的尼龙管经外周静脉插入,由于导管柔软,可以随血流飘移前进,经右房、右室而入肺动脉,其中69%可达肺动脉,是为微导管。
1970年swan和Ganz首先研制出特殊的导管,即肺动脉导管(pulmonary arterial catheter,PAC),又称Swan-Ganz导管。
1972年将其用于临床。
导管顶端带有气囊,从大静脉置管,将气囊充气后导管随血流漂经右心房、右心室、肺动脉,进入肺小动脉。
导管可测得右房压(right atrial pressure,RAP)、右心室压(right ventricular pressure,RVP)、肺动脉压(pulmonary arterial pressure,PAP)以及肺毛细血管楔压(pulmonary capillary wedge pressure,PCWP)。
1975年发展为光纤肺动脉导管,可用于测定混合静脉血氧饱和度(mixed venous O2 saturation,SVO2)。
同时通过计算公式,可取得血流动力学参数,如外周血管阻力(pumonary vaszcular resistance,PVR)、每搏量(stroke volume,SV)、每搏指数(stroke index,SI)、心指数(cardiac index,CI)等。
1981年又进一步用于测定右心室舒张末容量(Right Ventricular end-diastolic pressure,RVEDV)和射血分数(ejection fraction,EF)。
近年来导管又经过改进,在尖端15~25cm处安装加热电热丝,通过血液热稀释法,自动连续性测定心排血量(continues cardiac ouput,CCO),给临床应用带来了极大方便。
一适应证在心血管手术中应用的适应证较广泛,如①先天性心脏病合并肺动脉高压病人,判断手术治疗效果和指导治疗;②合并右心衰竭的瓣膜症病人;③冠状动脉旁路血管移植术病人;④手术后低心排血量综合征;⑤左心功能不全(EF<45%);血流动力学不稳定须用正性肌力药或IABP支持的病人;⑥心脏移植或心肺联合移植;⑦科学研究需要;⑧肝移植的病人;⑨其它可能导致血流动力学急剧变化的病人,如多脏器衰竭,严重创伤休克等。
漂浮导管参数————————————————————————————————作者: ————————————————————————————————日期:ﻩ漂浮导管测得值的正常范围右房压(相当于CVP):2-6mmHg,反映右室前负荷肺动脉压(PAP):20-30/8-12 mmHg肺动脉契压(PAWP):4-12 mmHg,反映左心前负荷,是指导输液的重要指标心排量(CO):4-8L/分ﻫ心脏指数(CI):2.5-4L/分外周血管阻力(SVR):900-1200;肺血管阻力(PVR):120-200心脏彩超诊断报告单的正常值ﻫ(mm) (m/s) ﻫ右室前壁3-5 四腔心左房内径40×50 二尖瓣收缩期ﻫ右室内径〈20 四腔心右房内径40×50 ﻫ室间隔〈11E/A(ms) >1 三尖瓣收缩期左室内径50/55EDT (ms)160-240 RVSP〈30左室后壁〈11 主动脉瓣收缩期〈2.0右室流出道19-22(短轴)舒张期ﻫ主动脉内径〈35 肺动脉内径〈23肺动脉瓣收缩期0.7-1.1 ﻫ左房内径〈37LVEF 50-70% 舒张期正常参考值M型男女左心房内径(LA)25-35mm左心室内径(LV) 40-55mm 38-50mm ﻫ右室内径(R V)22-30mm ﻫ室间隔厚度(IVS)8-12mm左室后壁厚度(LVPW) 8-12mm右室壁前壁厚度(RVAW) 4-5mm主动脉根部内径(AO) 24-32mm24-32mmﻫ肺动脉内径(MPA) 17-23mmﻫ心功能指标射血分数(EF)50%-70%左室短轴缩短率(FS)27-35%舒张末期左室容积(EDV)97-149 ml ﻫ收缩末期左室容积(ESV) 42-62 ml舒张末期左室容积指数(EDVI)64-76 ml/m260-73ml/m2收缩末期左室容积指数(ESVI)19-27ml/m217-25 ml/m2每搏输出量(SV)50-80ml每搏指数(SI) 30-50 ml/m2心输出量(CO) 3.5-7L/min心脏排血指数(CI)2.4-4.0L/min/ m2自动获取/输入参数:C.OﻩCARDIAC OUTPUTﻩ心输出量HRﻩHEART RATEﻩﻩﻩ心率ABPSARTERY BLOOD PRESSURE(SYSTOLIC) 动脉压(收缩压)ABP D ARTERY BLLOD PRESSURE(DIASTOLIC) 动脉压(舒张压)ABP MﻩARTERYBLLOD PRESSURE(MEAN) 动脉压(平均压)PAP S PULMONARY ARTERYPRESSURE(SYSTOLIC 肺动脉压(收缩压)PAPDﻩPULMONARY ARTERY PRESSURE(DIASTOLIC)肺动脉压(舒张压)PAP SﻩPULMONARY ARTERY PRESSURE(MEAN) 肺动脉压(平均压)PAWP PULMONARYARTERY WEDGE PRESSURE 肺楔压CVP M CENTRALVENOUS PRESSURE(MEAN) 中心静脉压(平均压)HEIGHTﻩﻩ身高WEIGHT ﻩﻩ体重ﻩ输出参数:SVﻩSTROKE VOLUME 每搏量SVRﻩSYSTEMICV ASCULAR RESISTANCE外周阻力PVRPULMONARY V ASCULAR RESISTANCE肺周阻力LCW LEFT CARDIACWORKﻩ左心做功LVSW LEFT VENTRICULARSTROKE WORK左室每搏做功RCW RIGHT CARDIAC WORK ﻩ右心做功RVSW RIGHTVENTRICULARSTROKE WORK 右室每搏做功BSA(B)ﻩBODYSURFACE AREA 体表面积C.I CARDIAC OUTPUT INDEX 心脏指数SI STROKEVOLUME ﻩ每搏量SVRIﻩSYSTEMIC VASCULARRESISTANCEﻩ外周阻力指数PVRIﻩPULMONARY V ASCULAR RESISTANCEﻩ肺周阻力指数LCWI LEFT CARDIACWORK INDEX ﻩ左心做功指数LVSWILEFT VENTRICULAR STROKE WORKINDEXﻩ左室每搏做功指数Svo2读数生理改变临床原因高89~95% 氧耗↓体温过低麻醉诱导性肌麻痹败血症氧释放↑高氧血症导管嵌顿左向右分流正常60~80% 氧供=氧需灌注适当低〈60% 氧耗↑寒战疼痛癫痫发作活动/运动焦虑氧释放↓低灌注(心输出量)贫血低氧血症血液动力学监测ﻫ定义:依据物理学的定律,结合生理和病理生理学概念,对循环系统中血液运动的规律性进行定量的、动态的连学、连续地测量和分析意义:了解病情发展、指导临床治疗Swan-Ganz导管监测的目的早期发现病人的血液动力学改变ﻫ鉴别某些心衰、休克病人的病因指导严重血液动力学障碍病人的治疗,判断疗效ﻫ监测血氧饱和度进行科研观察ﻫ血液动力学监测的指征ﻫ复杂的心肌梗塞ﻫ休克ﻫ呼吸衰竭ﻫ心力衰竭高危病人术中或术后的监测和处理Swan-Ganz导管可测得的参数右房压(RAP):正常右房平均压力2-6mmHg超过10mmHg升高,深吸气时可降至-7 mmHg,深呼气时可升至+8 mmHg影响因素:血容量、静脉血管张力、右室功能、限制性心包心肌疾病心房压力异常A波增高(任何心室充盈增加)1三尖瓣狭窄2右心室衰竭3肺动脉瓣狭窄或肺动脉高压所致心室顺应性降低心房压力异常ﻫ心房压力异常Swan-Ganz导管可测得的参数右室压(RVP)收缩压:20-30mmHg、舒张压:0-5mmHg、舒张末压:2-6mmHg异常:收缩压>30mmHg舒张末压>10mmHgﻫ肺动脉压(PAP)收缩压:20~30mmHg、舒张末压:8~12mmHg、平均压:10~20mmHg异常:收缩压>30mmHg 舒张压>20mmHgﻫ肺动脉嵌顿压(PAWP):反应左房产生的后向性压力,在没有二尖瓣病变及肺血管病变的情况下:平均PAWP=平均肺静脉压=左房压=LVEDP,可用PAWP来估测LVEDP预测左心功能ﻫ正常值:平均压6~12mmHgﻫPAEDP与PAWP:ﻫ无肺疾患、心功不全时PAEDP=PCWP=LVEDPﻫ心功能不全时LVEDP>PAEDP 有相关性PAWPﻫ>12mmHg为异常,>18mmHg不宜扩容,>25-30mmHg发生肺淤血或肺水肿RAP与LVEDP相关性不好Swan-Ganz导管可测得的压力图形心排血量(CO):ﻫ原理是通过漂浮导管在右心房上部一定的时间注入一定量的冷水,该冷水与心内的血液混合,使温度下降,温度下降的血流到肺动脉处,通过该处热敏电阻监测血温变化。
漂浮导管参数漂浮导管测得值的正常范围右房压(相当于CVP):2-6mmHg,反映右室前负荷肺动脉压(PAP):20-30/8-12 mmHg肺动脉契压(PAWP):4-12 mmHg,反映左心前负荷,是指导输液的重要指标心排量(CO):4-8L/分心脏指数(CI):2.5-4L/分外周血管阻力(SVR):900-1200;肺血管阻力(PVR):120-200心脏彩超诊断报告单的正常值(mm) (m/s)右室前壁3-5 四腔心左房内径40×50 二尖瓣收缩期右室内径〈20 四腔心右房内径40×50室间隔〈11 E/A(ms)>1 三尖瓣收缩期左室内径50/55 EDT (ms) 160-240 RVSP〈30左室后壁〈11 主动脉瓣收缩期〈2.0右室流出道19-22(短轴)舒张期主动脉内径〈35 肺动脉内径〈23 肺动脉瓣收缩期0.7-1.1左房内径〈37 LVEF 50-70% 舒张期正常参考值M型男女左心房内径(LA)25-35mm左心室内径(LV)40-55mm38-50mm右室内径(RV)22-30mm室间隔厚度(IVS)8-12mm左室后壁厚度(LVPW)8-12mm右室壁前壁厚度(RV AW)4-5mm主动脉根部内径(AO)24-32mm24-32mm肺动脉内径(MPA)17-23mm心功能指标射血分数(EF)50%-70%左室短轴缩短率(FS)27-35%舒张末期左室容积(EDV) 97-149 ml收缩末期左室容积(ESV) 42-62 ml舒张末期左室容积指数(EDVI)64-76 ml/m2 60-73 ml/m2收缩末期左室容积指数(ESVI)19-27 ml/m217-25 ml/m2每搏输出量(SV)50-80ml每搏指数(SI)30-50 ml/m2心输出量(CO) 3.5-7L/min心脏排血指数(CI) 2.4-4.0 L/min/ m2自动获取/输入参数:C.O CARDIAC OUTPUT心输出量HR HEART RATE心率ABP S ARTERY BLOOD PRESSURE(SYSTOLIC) 动脉压(收缩压)ABP D ARTERY BLLOD PRESSURE(DIASTOLIC) 动脉压(舒张压)ABP M A RTERY BLLOD PRESSURE(MEAN)动脉压(平均压)PAP S PULMONARY ARTERY PRESSURE(SYSTOLIC 肺动脉压(收缩压)PAP D PULMONARY ARTERY PRESSURE(DIASTOLIC) 肺动脉压(舒张压)PAP S PULMONARY ARTERY PRESSURE(MEAN) 肺动脉压(平均压)PAWP PULMONARY ARTERY WEDGE PRESSURE 肺楔压CVP M CENTRAL VENOUS PRESSURE(MEAN) 中心静脉压(平均压)HEIGHT身高WEIGHT体重输出参数:SV STROKE VOLUME每搏量SVR SYSTEMIC V ASCULAR RESISTANCE外周阻力PVR P ULMONARY V ASCULAR RESISTANCE 肺周阻力LCW LEFT CARDIAC WORK左心做功LVSW LEFT VENTRICULAR STROKE WORK 左室每搏做功RCW RIGHT CARDIAC WORK右心做功RVSW RIGHT VENTRICULAR STROKE WORK 右室每搏做功BSA(B) BODY SURFACE AREA体表面积C.I CARDIAC OUTPUT INDEX心脏指数SI STROKE VOLUME每搏量SVRI SYSTEMIC V ASCULAR RESISTANCE外周阻力指数PVRI PULMONARY V ASCULAR RESISTANCE 肺周阻力指数LCWI LEFT CARDIAC WORK INDEX左心做功指数LVSWI LEFT VENTRICULAR STROKE WORK INDEX 左室每搏做功指数血液动力学监测定义:依据物理学的定律,结合生理和病理生理学概念,对循环系统中血液运动的规律性进行定量的、动态的连学、连续地测量和分析意义:了解病情发展、指导临床治疗Swan-Ganz导管监测的目的早期发现病人的血液动力学改变鉴别某些心衰、休克病人的病因指导严重血液动力学障碍病人的治疗,判断疗效监测血氧饱和度进行科研观察血液动力学监测的指征复杂的心肌梗塞休克呼吸衰竭心力衰竭高危病人术中或术后的监测和处理Swan-Ganz导管可测得的参数右房压(RAP):正常右房平均压力2-6mmHg超过10mmHg 升高,深吸气时可降至-7 mmHg,深呼气时可升至+8 mmHg影响因素:血容量、静脉血管张力、右室功能、限制性心包心肌疾病心房压力异常A波增高(任何心室充盈增加)1三尖瓣狭窄2右心室衰竭3肺动脉瓣狭窄或肺动脉高压所致心室顺应性降低心房压力异常心房压力异常Swan-Ganz导管可测得的参数右室压(RVP)收缩压:20-30mmHg、舒张压:0-5mmHg、舒张末压:2-6 mmHg异常: 收缩压>30mmHg 舒张末压>10mmHg肺动脉压(PAP)收缩压:20~30mmHg、舒张末压:8~12mmHg、平均压:10~20mmHg异常:收缩压>30mmHg 舒张压>20mmHg肺动脉嵌顿压(PAWP):反应左房产生的后向性压力,在没有二尖瓣病变及肺血管病变的情况下:平均PAWP=平均肺静脉压=左房压=LVEDP,可用PAWP来估测LVEDP预测左心功能正常值:平均压6~12mmHgPAEDP与PAWP:无肺疾患、心功不全时PAEDP=PCWP=LVEDP心功能不全时LVEDP>PAEDP 有相关性PAWP>12mmHg为异常,>18mmHg不宜扩容,>25-30mmHg发生肺淤血或肺水肿RAP与LVEDP相关性不好Swan-Ganz导管可测得的压力图形心排血量(CO):原理是通过漂浮导管在右心房上部一定的时间注入一定量的冷水,该冷水与心内的血液混合,使温度下降,温度下降的血流到肺动脉处,通过该处热敏电阻监测血温变化。
其后低温血液被清除,血温逐渐恢复。
肺动脉处的热敏电阻所感应的温度变化,记录温度稀释曲线。
通过公式计算出CO。
成人通常在近端孔向右房上部5秒内快速注入0-5度的5%GS或0.9%NS10ml,可每隔1分钟重复注射1次。
连续3次,取平均值。
正常值:6.0±2.0L/min根据漂浮导管测得参数及患者身高、体重、心率、动脉压可计算下列参数SVR、PVR、PCW、RCW、SV、LSVW、RSVW、CI、、SVRI、PVRI、LCWI、RCWI、SVI、LSVWI、RSVWI。
其它监测监测动脉压力变化心率皮肤色泽尿量心脏前负荷包括右房压、PCWP、心室舒张末容积RAP对右心容量的调整起了指导作用PCWP反映左心前负荷受影响因素较多,不同病情或病情的不同阶段要求不同根据前负荷与每搏量之间的关系大致判断前负荷的最佳值循环容量的不同分布及体液在不同体腔间的移动均会影响心脏负荷(感染、ARDS)心脏后负荷体循环阻力:受循环压力和心输出量影响,综合判断肺循环阻力血流动力学分型低血压状态处理步骤及治疗选择右室心肌梗死的血流动力学参数变化及治疗参数变化:RA平均压>10mmHg,RA/PAWP>0.65右心房压力曲线呈“W”或“M”型右心室压力曲线呈“平方根号”改变如合并左室梗死,PAWP亦可增加治疗:PAWP<15mmHg-----扩容PAWP>18mmHg-----正性肌力药物、血管扩张剂右心衰竭血流动力学心衰合并血容量不足血流动力学指导血管活性药物应用漂浮导管所需仪器设备仪器:具有有创压力监测功能和心排血量测定功能的监测仪。
导管:Swan-Ganz 7F结构:端孔:用于测量肺动脉压或PAWP30cm侧孔:当导管尖端位于肺动脉时,此孔恰位于右心房。
该腔用于注入冷指示剂以测CO。
若连接压力换能器可测右房压。
气囊:7F充气1.5ml。
5F充气0.8ml热敏电阻:位于尖端孔后2-3cm处。
5腔者有另一30cm侧孔光学纤维热稀释肺导管:可持续监测Svo2。
导管袖套漂浮导管准备气囊检查。
使用肝素盐水或NS充满导管。
使心导管远端与持续冲洗器、换能器相联通。
测压装置加压输液袋:使压力袋压力达300mmhg袋装0.9%NS500ml内加入肝素0.4-0.6ml。
冲洗管换能器换能器盖压力延长管三通开关若干测压准备连接好后启动快速冲洗器,以彻底清洗管道驱除换能器帽内所有气体,可转动换能器或轻叩换能器帽。
零位校准心排血量测定物品注射液温度探头热敏电阻连线冰盒注射用冷溶液0.9%NS或5%GS注射器穿刺物品18号穿刺针8F钢丝、扩张管、鞘管尖刀、弯止血钳缝针、缝线、持针器若作切开法。
尚需眼科剪,镊子等,静切器械其它物品消毒敷料:治疗巾、中单、大单、纱布、手术衣、手套。
其它器械:巾钳、弯盘、小碗、大托盘、剪刀。
生理盐水、局麻药、肝素、抢救药品。
最好有X线透视设备,除颤器。
操作方法局部消毒、铺巾、局麻切开法:一般取肘部静脉,大隐静脉,方法同一般静脉切开法,因操作复杂,切口大,易感染,要结扎一根静脉,故目前已少用。
穿刺法:方法简便,几乎无切口,可送部位多,不损坏血管。
操作方法颈内静脉优点:成功率高,走行直,导管易于沿自然弯曲进入右室、肺动脉。
易于长期保留。
缺点:病人需完全平卧,头低位,心衰病人难以承受。
并发症:气栓、静脉炎、气胸、误穿颈动脉操作方法锁骨下静脉:优点:走行易于沿自然弯曲进入右室、肺动脉。
易于长期保留。
缺点:成功率稍低,穿刺技术要求高,病人需完全平卧。
并发症:较多,有血肿,气栓、静脉炎、气胸、误穿锁骨下动脉等。
操作方法股静脉:优点:成功率高,技术要求不高,病人可取头高位缺点:进入右室、肺动脉较困难。
并发症:很少,误穿股动脉,血肿。
操作方法穿刺成功后沿穿刺针送入钢丝,拔出穿刺针,在穿刺点用尖刀开一小口,用弯钳扩张皮下组织。
沿钢丝进入扩张管和鞘管。
若为带侧臂鞘管,可拔出扩张管和钢丝处理侧臂。
进管方法盲目送管法:将导管黄色末端与测压装置相联,边看压力边进管。
进入右房时,导管深度(一般成人)。
肘前静脉40-50cm颈静脉15-20cm锁骨下静脉10-15cm 股静脉30cm确信进入右房后,将气囊充气,继续送管。
出现右室压力图形时,要严密观察心电图上有无室性心律失常。
当导管到达右室后再推进大约15cm仍未出现肺动脉压力图形,应缓慢退出导管至右心房,然后重新推进。
