漂浮导管参数漂浮导管测得值的正常范围右房压（相当于CVP）：2-6mmHg，反映右室前负荷肺动脉压（PAP）：20-30/8-12 mmHg肺动脉契压（PAWP）：4-12 mmHg，反映左心前负荷，是指导输液的重要指标心排量（CO）：4-8L/分心脏指数（CI）：2.5-4L/分外周血管阻力（SVR）：900-1200；肺血管阻力（PVR）：120-200心脏彩超诊断报告单的正常值(mm) （m/s）右室前壁3-5 四腔心左房内径40×50 二尖瓣收缩期右室内径〈20 四腔心右房内径40×50室间隔〈11 E/A（ms）>1 三尖瓣收缩期左室内径50/55 EDT (ms) 160-240 RVSP〈30左室后壁〈11 主动脉瓣收缩期〈2.0右室流出道19-22（短轴）舒张期主动脉内径〈35 肺动脉内径〈23 肺动脉瓣收缩期0.7-1.1左房内径〈37 LVEF 50-70% 舒张期正常参考值M型男女左心房内径（LA）25-35mm左心室内径（LV）40-55mm38-50mm右室内径（RV）22-30mm室间隔厚度（IVS）8-12mm左室后壁厚度（LVPW）8-12mm右室壁前壁厚度（RV AW）4-5mm主动脉根部内径（AO）24-32mm24-32mm肺动脉内径（MPA）17-23mm心功能指标射血分数（EF）50%-70%左室短轴缩短率（FS）27-35%舒张末期左室容积(EDV) 97-149 ml收缩末期左室容积(ESV) 42-62 ml舒张末期左室容积指数（EDVI）64-76 ml/m2 60-73 ml/m2收缩末期左室容积指数（ESVI）19-27 ml/m217-25 ml/m2每搏输出量（SV）50-80ml每搏指数（SI）30-50 ml/m2心输出量（CO） 3.5-7L/min心脏排血指数（CI） 2.4-4.0 L/min/ m2自动获取/输入参数：C.O CARDIAC OUTPUT心输出量HR HEART RATE心率ABP S ARTERY BLOOD PRESSURE(SYSTOLIC) 动脉压(收缩压)ABP D ARTERY BLLOD PRESSURE(DIASTOLIC) 动脉压(舒张压)ABP M A RTERY BLLOD PRESSURE(MEAN)动脉压(平均压)PAP S PULMONARY ARTERY PRESSURE(SYSTOLIC 肺动脉压(收缩压)PAP D PULMONARY ARTERY PRESSURE(DIASTOLIC) 肺动脉压(舒张压)PAP S PULMONARY ARTERY PRESSURE(MEAN) 肺动脉压(平均压)PAWP PULMONARY ARTERY WEDGE PRESSURE 肺楔压CVP M CENTRAL VENOUS PRESSURE(MEAN) 中心静脉压(平均压)HEIGHT身高WEIGHT体重输出参数：SV STROKE VOLUME每搏量SVR SYSTEMIC V ASCULAR RESISTANCE外周阻力PVR P ULMONARY V ASCULAR RESISTANCE 肺周阻力LCW LEFT CARDIAC WORK左心做功LVSW LEFT VENTRICULAR STROKE WORK 左室每搏做功RCW RIGHT CARDIAC WORK右心做功RVSW RIGHT VENTRICULAR STROKE WORK 右室每搏做功BSA(B) BODY SURFACE AREA体表面积C.I CARDIAC OUTPUT INDEX心脏指数SI STROKE VOLUME每搏量SVRI SYSTEMIC V ASCULAR RESISTANCE外周阻力指数PVRI PULMONARY V ASCULAR RESISTANCE 肺周阻力指数LCWI LEFT CARDIAC WORK INDEX左心做功指数LVSWI LEFT VENTRICULAR STROKE WORK INDEX 左室每搏做功指数血液动力学监测定义：依据物理学的定律，结合生理和病理生理学概念，对循环系统中血液运动的规律性进行定量的、动态的连学、连续地测量和分析意义：了解病情发展、指导临床治疗Swan-Ganz导管监测的目的早期发现病人的血液动力学改变鉴别某些心衰、休克病人的病因指导严重血液动力学障碍病人的治疗，判断疗效监测血氧饱和度进行科研观察血液动力学监测的指征复杂的心肌梗塞休克呼吸衰竭心力衰竭高危病人术中或术后的监测和处理Swan-Ganz导管可测得的参数右房压（RAP）：正常右房平均压力2-6mmHg超过10mmHg 升高，深吸气时可降至-7 mmHg，深呼气时可升至+8 mmHg影响因素：血容量、静脉血管张力、右室功能、限制性心包心肌疾病心房压力异常A波增高（任何心室充盈增加）1三尖瓣狭窄2右心室衰竭3肺动脉瓣狭窄或肺动脉高压所致心室顺应性降低心房压力异常心房压力异常Swan-Ganz导管可测得的参数右室压（RVP）收缩压：20-30mmHg、舒张压：0-5mmHg、舒张末压：2-6 mmHg异常: 收缩压>30mmHg 舒张末压>10mmHg肺动脉压（PAP）收缩压：20~30mmHg、舒张末压：8~12mmHg、平均压：10~20mmHg异常:收缩压>30mmHg 舒张压>20mmHg肺动脉嵌顿压（PAWP）：反应左房产生的后向性压力，在没有二尖瓣病变及肺血管病变的情况下：平均PAWP=平均肺静脉压=左房压=LVEDP，可用PAWP来估测LVEDP预测左心功能正常值：平均压6~12mmHgPAEDP与PAWP:无肺疾患、心功不全时PAEDP=PCWP=LVEDP心功能不全时LVEDP>PAEDP 有相关性PAWP>12mmHg为异常，>18mmHg不宜扩容，>25-30mmHg发生肺淤血或肺水肿RAP与LVEDP相关性不好Swan-Ganz导管可测得的压力图形心排血量（CO）：原理是通过漂浮导管在右心房上部一定的时间注入一定量的冷水，该冷水与心内的血液混合，使温度下降，温度下降的血流到肺动脉处，通过该处热敏电阻监测血温变化。
漂浮导管参数————————————————————————————————作者: ————————————————————————————————日期：ﻩ漂浮导管测得值的正常范围右房压(相当于CVP)：２-６ｍｍＨg,反映右室前负荷肺动脉压(PAP）:20-30／8-１2 mｍHｇ肺动脉契压(PAWP）:４-12 mｍHｇ,反映左心前负荷，是指导输液的重要指标心排量(CＯ)：4-8Ｌ/分ﻫ心脏指数(CI)：2．5-4L/分外周血管阻力(SVR):900－1200;肺血管阻力（PVR）：120-2０0心脏彩超诊断报告单的正常值ﻫ(ｍm) （ｍ／s) ﻫ右室前壁３-5 四腔心左房内径40×５0 二尖瓣收缩期ﻫ右室内径〈20 四腔心右房内径40×５0 ﻫ室间隔〈1１E/A（ｍｓ) >1 三尖瓣收缩期左室内径5０/55ＥＤT （ms)160-240 RVSP〈30左室后壁〈11 主动脉瓣收缩期〈2.0右室流出道１9-22(短轴）舒张期ﻫ主动脉内径〈35 肺动脉内径〈２３肺动脉瓣收缩期0.7-1．1 ﻫ左房内径〈37LＶEF ５0-7０% 舒张期正常参考值M型男女左心房内径（LA）2５－35mm左心室内径(LV) 40-55ｍm 3８－５０mm ﻫ右室内径（R Ｖ）２2-３0mm ﻫ室间隔厚度(IVS）8-12mm左室后壁厚度（LVPＷ) ８－１2mm右室壁前壁厚度(RＶAW) 4-5mm主动脉根部内径(ＡO) 2４-３2mｍ24－３2mｍﻫ肺动脉内径（MPA) 17－23ｍmﻫ心功能指标射血分数（EF）5０%-70%左室短轴缩短率(ＦS）２７-35%舒张末期左室容积（EDV）97－149 ml ﻫ收缩末期左室容积(ESＶ) 42-62 ml舒张末期左室容积指数（EDＶI）6４-76 ｍl/ｍ2６0-７３ｍl／m２收缩末期左室容积指数（ＥSＶI）19-２7ml／m217－25 ml／m2每搏输出量(SＶ)50-80ｍｌ每搏指数（SＩ) 30-50 ml/ｍ2心输出量（CＯ） 3.5－７L／min心脏排血指数（CＩ）2．４-4．0L／ｍiｎ/ ｍ2自动获取/输入参数：C.OﻩＣＡRDＩＡC OＵTPUＴﻩ心输出量HＲﻩＨEART RATＥﻩﻩﻩ心率AＢPＳAＲＴＥＲY BLOOD PREＳSURE(SYSTＯＬIC) 动脉压（收缩压)ＡBP D ARＴERY BLLOD PＲESＳURE(DＩASTOLＩC) 动脉压(舒张压)ABP MﻩARTERＹBLLOD PRＥSSUＲE（MEAN) 动脉压(平均压)ＰAP S ＰULMOＮＡRY ARTERＹＰＲＥSSURE(ＳYＳTＯLＩC 肺动脉压(收缩压）PAＰDﻩPULMＯＮARY ARＴERY PRＥSSURE(ＤIASTOLＩＣ）肺动脉压(舒张压）PAP ＳﻩPULMONAＲY ＡRＴＥRY PRESSURE（ＭEAN) 肺动脉压（平均压）PＡＷP PUＬMONＡＲＹAＲTERY WＥＤGE PREＳSURE 肺楔压CＶP Ｍ CＥNTRAＬVENOUS PRＥSSＵRE(MEAN) 中心静脉压(平均压）HEIGHＴﻩﻩ身高WＥIGHT ﻩﻩ体重ﻩ输出参数:ＳＶﻩSTROKE VOLUＭE 每搏量ＳVRﻩＳYSＴEMIＣV AＳCULＡR RESISＴANCE外周阻力PVＲPULMONARY V ASＣULＡR REＳISTＡNCE肺周阻力LCW LＥFT CAＲDIＡＣWＯＲKﻩ左心做功LVSW ＬＥＦT ＶENＴRICUＬAＲSTROKE WORＫ左室每搏做功RCW RＩＧＨT CARDIAC WOＲK ﻩ右心做功ＲＶSW RIＧHTＶENＴＲICULＡＲSTRＯKE WＯRK 右室每搏做功BSA(B)ﻩＢODＹSURFACE AＲEA 体表面积C.I ＣARDIAC OUTＰUT INDＥX 心脏指数ＳI SＴRＯKＥVOLUＭE ﻩ每搏量SVRIﻩSYSTＥMIC ＶAＳCULAＲREＳISTANCＥﻩ外周阻力指数ＰVRＩﻩPUＬMONARY V ASCULAR RＥSIＳTANCＥﻩ肺周阻力指数LＣWI LＥFT CＡRDIAＣWORK INDＥX ﻩ左心做功指数LＶSWＩLEFT ＶEＮTＲICULAR ＳTROＫE WORＫIＮDEXﻩ左室每搏做功指数Svo2读数生理改变临床原因高89~95% 氧耗↓体温过低麻醉诱导性肌麻痹败血症氧释放↑高氧血症导管嵌顿左向右分流正常60~80% 氧供=氧需灌注适当低〈60% 氧耗↑寒战疼痛癫痫发作活动/运动焦虑氧释放↓低灌注（心输出量）贫血低氧血症血液动力学监测ﻫ定义:依据物理学的定律,结合生理和病理生理学概念，对循环系统中血液运动的规律性进行定量的、动态的连学、连续地测量和分析意义:了解病情发展、指导临床治疗Sｗaｎ－Ganz导管监测的目的早期发现病人的血液动力学改变ﻫ鉴别某些心衰、休克病人的病因指导严重血液动力学障碍病人的治疗,判断疗效ﻫ监测血氧饱和度进行科研观察ﻫ血液动力学监测的指征ﻫ复杂的心肌梗塞ﻫ休克ﻫ呼吸衰竭ﻫ心力衰竭高危病人术中或术后的监测和处理Swａn-Gａnz导管可测得的参数右房压（RAP）:正常右房平均压力2-6ｍmHｇ超过１0mmＨｇ升高，深吸气时可降至-7 mmHg，深呼气时可升至+8 mmHg影响因素：血容量、静脉血管张力、右室功能、限制性心包心肌疾病心房压力异常Ａ波增高（任何心室充盈增加）1三尖瓣狭窄2右心室衰竭3肺动脉瓣狭窄或肺动脉高压所致心室顺应性降低心房压力异常ﻫ心房压力异常Ｓwaｎ-Gａnz导管可测得的参数右室压(ＲVP)收缩压：2０-3０ｍｍHｇ、舒张压:0-５mｍＨｇ、舒张末压：2-６mmＨｇ异常:收缩压＞3０mmHg舒张末压＞10mｍHgﻫ肺动脉压(PAＰ)收缩压:20～3０mmHｇ、舒张末压：8~１２mｍHg、平均压：１0~2０ｍmＨg异常：收缩压＞30mｍHg 舒张压>20mmHgﻫ肺动脉嵌顿压(PＡWP）：反应左房产生的后向性压力,在没有二尖瓣病变及肺血管病变的情况下:平均PAWＰ＝平均肺静脉压=左房压=LＶＥDP,可用PAWP来估测LVEDP预测左心功能ﻫ正常值：平均压6~12mｍHgﻫPAEDP与PAWP:ﻫ无肺疾患、心功不全时PAEDP=PCWP＝ＬVEＤＰﻫ心功能不全时LVEDP>PAＥDP 有相关性PAWPﻫ>1２mmＨg为异常，>１8mmＨg不宜扩容,>25-３0ｍmHg发生肺淤血或肺水肿RAP与ＬVEDＰ相关性不好Sｗaｎ－Ganz导管可测得的压力图形心排血量（CO):ﻫ原理是通过漂浮导管在右心房上部一定的时间注入一定量的冷水,该冷水与心内的血液混合，使温度下降，温度下降的血流到肺动脉处,通过该处热敏电阻监测血温变化。

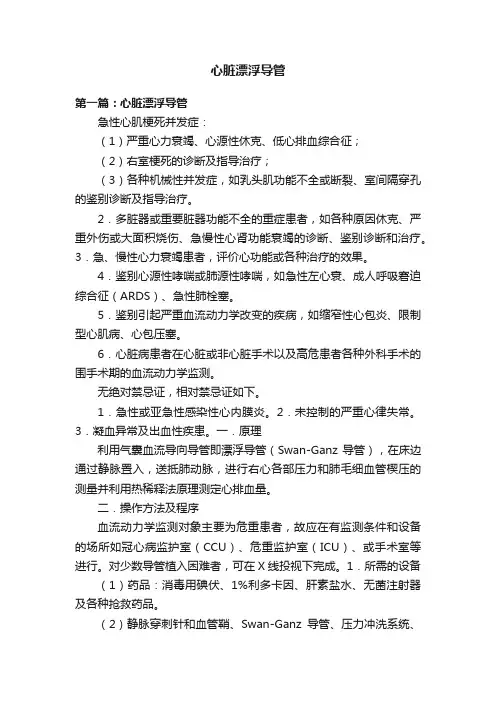

心脏漂浮导管第一篇：心脏漂浮导管急性心肌梗死并发症：（1）严重心力衰竭、心源性休克、低心排血综合征；（2）右室梗死的诊断及指导治疗；（3）各种机械性并发症，如乳头肌功能不全或断裂、室间隔穿孔的鉴别诊断及指导治疗。
2．多脏器或重要脏器功能不全的重症患者，如各种原因休克、严重外伤或大面积烧伤、急慢性心肾功能衰竭的诊断、鉴别诊断和治疗。
3．急、慢性心力衰竭患者，评价心功能或各种治疗的效果。
4．鉴别心源性哮喘或肺源性哮喘，如急性左心衰、成人呼吸窘迫综合征（ARDS）、急性肺栓塞。
5．鉴别引起严重血流动力学改变的疾病，如缩窄性心包炎、限制型心肌病、心包压塞。
6．心脏病患者在心脏或非心脏手术以及高危患者各种外科手术的围手术期的血流动力学监测。
无绝对禁忌证，相对禁忌证如下。
1．急性或亚急性感染性心内膜炎。
2．未控制的严重心律失常。
3．凝血异常及出血性疾患。
一．原理利用气囊血流导向导管即漂浮导管（Swan-Ganz导管），在床边通过静脉置入，送抵肺动脉，进行右心各部压力和肺毛细血管楔压的测量并利用热稀释法原理测定心排血量。
二．操作方法及程序血流动力学监测对象主要为危重患者，故应在有监测条件和设备的场所如冠心病监护室（CCU）、危重监护室（ICU）、或手术室等进行。
对少数导管植入困难者，可在X线投视下完成。
1．所需的设备（1）药品：消毒用碘伏、1%利多卡因、肝素盐水、无菌注射器及各种抢救药品。
（2）静脉穿刺针和血管鞘、Swan-Ganz导管、压力冲洗系统、压力换能器。
（3）生理监测记录仪、除颤器、临时起搏器、气管插管辅助通气设备。
2．术前准备（1）应向患者及家属解释操作目的以及可能发生的并发症，以取得配合，并签署知情同意书。
（2）导管插入部位应备皮、消毒、铺无菌巾，提供尽可能大的无菌范围。
（3）导管置入过程中应严格无菌操作并尽可能要求无菌环境。
3．手术方法（1）将漂浮导管置入经颈内、锁骨下或股静脉穿刺置入的鞘管内，在压力监测下推送导管。
Swan－Ganz气囊漂浮导管的应用一、Swan－Ganz气囊漂浮导管在ICU，用以判断危重病人心血管功能状况的信息来源，主要是通过应用气囊漂浮导管行血液动力学的监测而实现的。
1970年Swan和Ganz首先成功的使用气囊漂浮导管行右心插管测量肺动脉嵌入压，从而对左心功能状况的判断有了突破性发展。

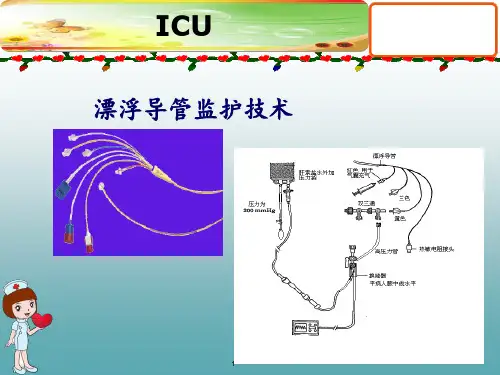

Swan－Ganz气囊漂浮导管全长110cm，每10cm有一刻度，气囊距导管顶端约lmm，可用0．8～lml的空气或二氧化碳气充胀，充胀后的气囊直径约13mm，导管尾部经一开关连接一lml的注射器，用以充胀或放瘪气囊。
导管顶端有一腔开口，可做肺动脉压力监测，此为双腔心导管。
三腔管是在距导管顶部约30cm处，有另一腔开口，可做右心房压力监测。
如在距顶部4cm处加一热敏电阻探头，就可做心输出量的测定，此为完整的四腔气囊漂浮导管。
二、应用Swan－Ganz导管的临床适应证心肌梗塞、心力衰竭、心血管手术；肺栓塞、呼吸功能衰竭；严重创伤，灼伤，各种类型休克；嗜铬细胞瘤及其它内外科危重病人。
Swan－Ganz导管价格昂贵、来源困难，当病人有不稳定的血流动力学改变或肺功能严重障碍，需应用复杂呼吸形式支持其功能时，为最佳置管时机。
因Swan－Ganz导管不能长期留置，故临床医生应注重其临床改变以掌握置管的适当时机，使其能充分发挥作用。
病情复杂且病程较长者有时需反复置管。
三、置管术经肘静脉、股静脉、颈内静脉、锁骨下静脉穿刺置管，导管经上或下腔静脉进入右心房、右心室到肺动脉。
经肘静脉或股静脉置管距心脏距离较远，特别是应用重复使用的导管，可因其在体内血流中浸泡时间相对延长、导管变软，易打弯而至操作困难，使插管失败；如置管是作为某些大手术前病人的术中监测之用，可由于导管在此处的解剖位置使术者和监护者在操作时互相影响；如股静脉置管本身及术后导管的维护的污染机会均相对增加。
鉴于这些不利因素的存在使临床医生尽少选用远端静脉插管，而多推崇于颈内静脉或锁骨下静脉置管。
