猪舍的设计建筑详解

猪场整体规划与建筑设计要点猪场是养殖猪的场所，为了提高养殖效益和猪的健康生长，合理的整体规划和建筑设计是至关重要的。

本文将详细介绍猪场整体规划和建筑设计的要点。

一、猪场整体规划要点1. 地理位置选择：选择地理位置时应考虑交通便利、水源充足、通风良好、环境优美等因素。

最好远离居民区，以避免噪音和异味对周围居民的影响。

2. 土地面积和形状：猪场的土地面积应根据养殖规模确定，一般建议每头猪配备4-6平方米的空间。

土地形状应方便管理和扩展，避免过于复杂的地形地貌。

3. 建筑布局：猪场的建筑布局应合理，主要包括猪舍、饲料储存区、疫苗存放区、办公区等。

各个功能区域之间应相互配合，便于管理和操作。

4. 环境保护：猪场应设有合适的污水处理设施，以减少对环境的污染。

同时，应设置垃圾处理区，定期清理和处理猪舍内的粪便和废弃物。

二、猪舍建筑设计要点1. 建筑材料选择：猪舍的建筑材料应具有防腐、防潮、保温、隔音等特性。

常见的材料有混凝土、钢结构和彩钢板等。

选择合适的材料可以提高猪舍的使用寿命和舒适度。

2. 空间布局：猪舍内部的空间布局应合理，包括合理的通风、采光和温度控制。

猪舍内的猪栏应根据猪的大小和养殖规模确定，每个猪栏的大小应保证猪的自由活动和休息。

3. 排污系统：猪舍应设有合理的排污系统，包括清洗设备和污水收集系统。

清洗设备可定期清洗猪栏和地面，污水收集系统可将污水集中处理和利用，减少对环境的污染。

4. 饲料供应：猪舍内应设有合适的饲料供应系统，包括饲料储存设备和自动投喂设备。

饲料储存设备应保持饲料的新鲜和干燥，自动投喂设备可定时定量地给猪投喂饲料，提高养殖效益。

三、猪场管理要点1. 疫病防控：猪场应建立健全的疫病防控措施，包括定期检查猪的健康状况、接种疫苗、消毒和隔离等。

同时，应建立健全的疫病报告制度，及时报告和处理疫情。

2. 饲养管理：猪场应制定科学的饲养管理方案，包括饲料配方、饲喂时间和饲喂量等。

同时，应定期检查猪的体重和生长情况，及时调整饲养管理措施，提高养殖效益。

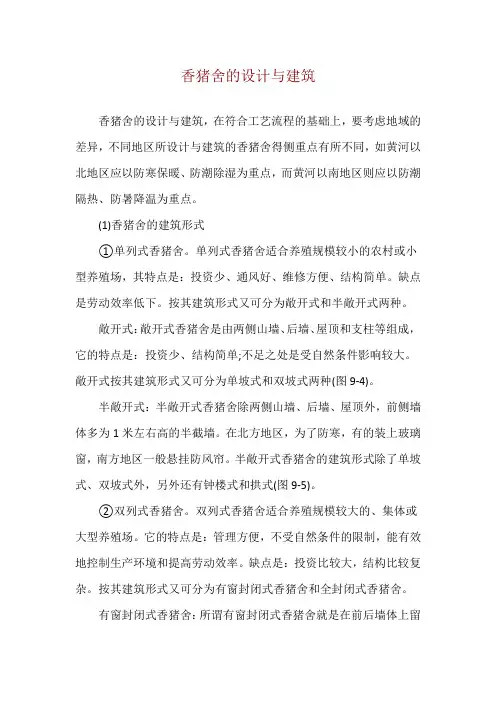

香猪舍的设计与建筑香猪舍的设计与建筑，在符合工艺流程的基础上，要考虑地域的差异，不同地区所设计与建筑的香猪舍得侧重点有所不同，如黄河以北地区应以防寒保暖、防潮除湿为重点，而黄河以南地区则应以防潮隔热、防暑降温为重点。

(1)香猪舍的建筑形式①单列式香猪舍。

单列式香猪舍适合养殖规模较小的农村或小型养殖场，其特点是：投资少、通风好、维修方便、结构简单。

缺点是劳动效率低下。

按其建筑形式又可分为敞开式和半敞开式两种。

敞开式：敞开式香猪舍是由两侧山墙、后墙、屋顶和支柱等组成，它的特点是：投资少、结构简单;不足之处是受自然条件影响较大。

敞开式按其建筑形式又可分为单坡式和双坡式两种(图9-4)。

半敞开式：半敞开式香猪舍除两侧山墙、后墙、屋顶外，前侧墙体多为1米左右高的半截墙。

在北方地区，为了防寒，有的装上玻璃窗，南方地区一般悬挂防风帘。

半敞开式香猪舍的建筑形式除了单坡式、双坡式外，另外还有钟楼式和拱式(图9-5)。

②双列式香猪舍。

双列式香猪舍适合养殖规模较大的、集体或大型养殖场。

它的特点是：管理方便，不受自然条件的限制，能有效地控制生产环境和提高劳动效率。

缺点是：投资比较大，结构比较复杂。

按其建筑形式又可分为有窗封闭式香猪舍和全封闭式香猪舍。

有窗封闭式香猪舍：所谓有窗封闭式香猪舍就是在前后墙体上留有窗户，用于调控室内的空气和通风。

适合于哺乳期母香猪、断奶仔香猪和生长肥育香猪等(图9-6)。

它的特点是：管理比较方便，保温性能较好，圈舍利用率全封闭式香猪舍：所谓全封闭式香猪舍，就是前后墙体不留窗户，在两山墙上装有通风口，通风口上安有换气扇.同时舍内还装有供暖、降温、排污等机械设备，为香猪群生长创造一个优良的生存环境。

不足之处是投资较大，结构复杂，需要有足够的电能供应。

(2)香猪舍的防寒保暖和防暑隔热香猪舍的保温、隔热性能主要取决于香猪舍的建筑材料和香猪舍的建筑结构。

在我国北方地区尤其应采用单列式香猪舍的饲养方法，冬季可采用日光温室的形式，既经济，又实用，保温性能好。

猪舍建筑标准一．猪舍建筑：1．双排平面图0.1立方2.单排侧面图:3．双排侧面图:4 m走道4、建设要求:1）排粪沟：沟底宽以32公分为宜。

每100头猪需配备1个15平方米的隔离栏。

2）檐口高度：猪舍建在空旷地的为2.2---2.3米，猪舍建在一面靠山的为2.5—2.6米。

3）烟楼：双排猪舍瓦面一定要留有烟楼，脊顶烟楼檐口高度35公分。

4）砖柱：屋檐砖柱为24砖柱，走道两边砖柱为24*38砖柱。

注：24砖柱可以用18公分*18公分钢筋水泥柱代替（柱内配三条8公厘螺纹钢）。

5673公分。

8*910省11地面使用32.5R标号水泥，先铺C20砼混凝土6公分，面抹1：2水泥沙浆2公分(沙要过筛，猪舍地面不能用粗砂，因为粗沙会影响猪脚)，同时防止地面过滑。

地面由内向外留有一定斜度，便于冲洗和排便(如图所示),斜度前后高低12—15公分。

地面不能积水、坑洼、凹凸不平、不能光滑或过水泥油。

靠门一侧地面要比靠后墙的地面平，保证肉猪靠门睡觉。

二、单个猪栏建筑:①.铁栏门②.料槽③.走道围墙高75公分④.每个猪栏的两侧墙75公分高⑤.后墙外的粪沟⑥.后墙高80公分⑦.排粪口⑧.后墙下端，除两端和中间用砖柱支撑外全部留空8公分,留作清粪用。

排粪口边缘成弧形、以利于冲粪，排粪口顶部用水泥钢筋砼倒,间隔60⑩80公分（铁栏门示意图）四、饲料食槽建造：横铁(料槽钢筋水泥挡板骨架)料槽：内径180公分╳35公分(每隔30公分作一个槽位，用铁支分隔)5条10公分(长37公分)铁支，1m）横铁用闸侧砖墙与料槽水泥板固定。

间距铁支与长条横铁用10公厘圆钢筋焊接固定。

每卡30公分间距共5条。

食槽完成面总长1.8米、宽40公分、采食面宽26公分,高19公分、深度12公分。

料槽底2●a⏹⏹⏹⏹⏹（料槽侧面图）1，单排猪舍平面图。

1.2。

欢迎阅读猪舍建筑标准一．猪舍建筑：1．双排平面图31 86 62 500 公分 5 7 120公分140 公分4 1 9 83①.饮水器② .走道围墙③ .后围墙④.两侧围墙⑤.走道 (120 公分⑥.料槽⑦.门口 (不能门口对门口 ) ⑧.后墙外粪沟 :粪沟水流走向斜度 4 % ；⑨. 砖柱（屋檐为二十四砖柱，走道两边为二十四乘三十八砖柱）水闸A B 4 分饮水嘴入水管A:饮水池，按每 100 头猪 3 立方米容量 (即 3000 公斤水 )设计 ,如果规模大应设立后备水池。

B:饮药池 (池内要标刻度 ,方便水量控制 )，疾病情况下投药用，容量按每 100 头猪 0.1 立方米 (即100 公斤水 )设计。

2.单排侧面图 :3．双排侧面图 :4 m走道4、建设要求 :1 ）排粪沟：沟底宽以 32 公分为宜。

每 100 头猪需配备 1 个 15 平方米的隔离栏。

2 ）檐口高度：猪舍建在空旷地的为 2.2---2.3米，猪舍建在一面靠山的为 2.5 —2.6 米。

3）烟楼：双排猪舍瓦面一定要留有烟楼，脊顶烟楼檐口高度35 公分。

4 ）砖柱：屋檐砖柱为 24 砖柱，走道两边砖柱为 24*38 砖柱。

注： 24 砖柱可以用 18 公分 *18 公分钢筋水泥柱代替（柱内配三条 8 公厘螺纹钢）。

5 ）墙高及批荡：猪舍周边外墙高80 公分，舍内墙一律为75 公分高，猪舍四周墙内侧（靠猪的一面）涂水泥油。

6 ）栏门口：栏门宽80 公分，栏门墙两边预留门槽，用来装铁栏门或木板。

7 ）走道：猪舍内走道宽 1.2 米，呈龟背形，以不积水为宜，要低于猪栏地面 3 公分。

8 ）猪栏规格：单排猪舍每卡猪栏宽*深为 3.2M *5 M （注：双排猪舍的每卡猪栏宽*深为 3.2M *4.5 M）9 ）地面：由内向外留有一定斜度（12 —15 公分），便于冲洗和排便。

10）屋顶的处理：①架好行条后，先用杉木条或竹片，每间隔30 厘米铺一条，从屋顶铺至屋檐；然后第一层铺盖油麻毯（沥青纸）；第二层铺盖（ 3 公分 )禾草；最后才盖石棉瓦；②猪舍屋顶盖三层处理的好处：一是有利炎热夏季防暑防温。

猪舍建筑设计方案猪舍建筑设计方案一、设计理念猪舍作为饲养猪的场所，需要提供一个舒适、安全和健康的环境，以提高猪的生产效益和福利水平。

因此，本设计方案的理念是将猪舍建筑设计成具有良好通风、采光和隔离的空间，以最大程度地满足猪的需求。

二、设计要点1. 建筑结构：采用钢结构或钢筋混凝土结构，以确保建筑的稳固和耐用。

建筑外墙采用隔热、防水的材料，以提供良好的保温效果，并防止外界的影响。

2. 空间布局：将猪舍分为不同的区域，包括饲养区、产房、保育区和发酵区等。

饲养区应设置足够的空间，以确保猪能够自由活动，并保持卫生和通风。

产房应提供足够的空间和隐私，以保证母猪和幼猪的生产和生长。

保育区应充分考虑猪的需求，提供安全和干净的环境。

发酵区应设在猪舍外部，以减少臭气的产生。

3. 通风系统：猪舍应设置专门的通风系统，以保持空气流通和新鲜。

通风系统应包括进风、排气和循环风机，确保空气质量和温度的稳定。

同时，通风系统应根据季节的不同，调整进风和排气的量，以满足猪的需求。

4. 采光设计：猪舍应设置足够的采光设施，以提供充足的自然光线。

猪舍的窗户和天窗应通过设计，确保阳光能够充分照射到猪舍内部，以促进猪的生长和健康。

5. 温度控制：猪舍应安装温度控制设备，以确保猪的舒适和健康。

温度控制设备应根据季节的变化自动调整，确保猪舍内的温度在适宜范围内。

6. 隔离设施：猪舍应设置隔离设施，以防止疾病的传播和交叉感染。

隔离设施应设计成易于清洁和消毒的结构，以确保猪的健康。

7. 设备设施：猪舍应配备与猪的生产需要相适应的设备设施，包括饲料喂养设备、饮水设备、疫苗接种设备等。

三、效益分析1. 提高生产效益：通过优良的建筑设计，猪舍能够提供优质的环境，改善猪的生产条件，提高猪的生长速度和体重增长，从而提高饲养效益。

2. 优化劳动力利用：通过合理的空间布局和设备设施安排，能够减少工人的劳动强度，提高工作效率，降低饲养成本。

3. 增加猪的福利水平：猪舍设计方案中考虑到了猪的需求，提供了舒适、安全和健康的环境，有利于猪的福利提升。

猪场总体设计与猪舍建筑一、猪场总体设计1.选址：猪场应选择地势平坦、土质疏松、排水良好的地方，避免水淹、沼气等问题的发生。

同时，还应考虑到猪场离市场、饲料供应、无污染源等的距离，方便运输和管理。

2.猪场规模：根据投资规模、市场需求和养殖技术水平等因素确定猪场规模。

规模越大，可以实现经济效益的增加，但也需要考虑到管理和技术的难度。

3.猪舍布局：根据猪的生长阶段，将猪舍划分为产仔舍、育肥舍和育种舍等。

同时，应考虑到猪舍之间的通风、采光、通道的设置，以及猪群之间的隔离和交叉感染的风险。

4.设备和设施：猪场应配备合适的设备和设施，如饲料机械、自动喂食器、自动清洁系统等，以提高工作效率和降低劳动强度。

二、猪舍建筑猪舍建筑是指猪的养殖场所，它直接关系到猪的生长环境和养殖效益。

合理的猪舍建筑可以提供适宜的温度、湿度和空气质量，提高猪的生长速度和健康水平。

1.建筑材料：猪舍建筑需要使用坚固、耐用、隔热、防水和抗菌的建筑材料。

常见的材料有钢筋混凝土、彩钢板、塑钢板等。

同时，还需要考虑到材料的环保性和卫生条件。

2.保温和通风：猪舍需要有良好的保温和通风设施。

保温层可以使用保温棉或保温板，以保持舍内的温度稳定。

通风设施可以采用自然通风、机械通风或二者的组合，保证室内空气的流通和新鲜。

3.空间布局：猪舍内应设置合适的空间布局，以确保猪的舒适性和养殖效益。

一般来说，猪舍内的空间应充足，便于猪的活动和生长，同时还需要合理设置饮水设施、饲料器等。

4.卫生和消毒：猪舍要保持良好的卫生条件，定期进行消毒和清洁。

为了预防疾病的传播，猪舍内应设置隔离区和防疫设施。

综上所述，猪场总体设计和猪舍建筑是猪养殖中不可忽视的关键环节。

合理的猪场总体设计可以提高养殖效益和环保性，而合适的猪舍建筑则可以提供良好的生长环境和舒适度。

因此，在进行猪养殖前，一定要充分考虑猪场总体设计和猪舍建筑的相关因素，并依据实际情况进行合理的规划和设计。

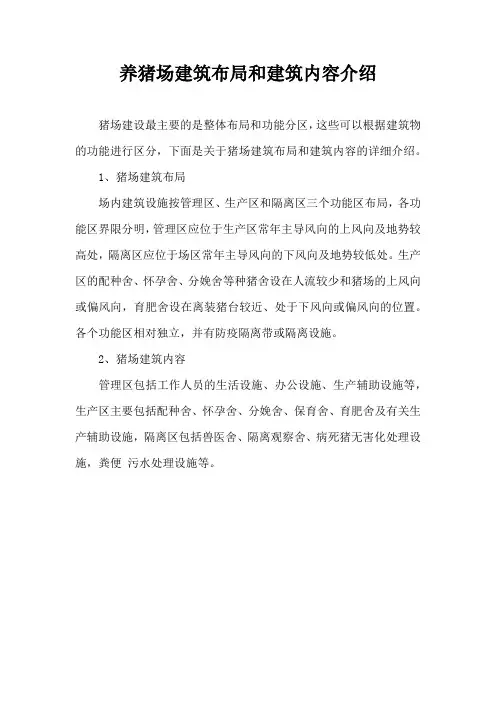

养猪场建筑布局和建筑内容介绍
猪场建设最主要的是整体布局和功能分区，这些可以根据建筑物的功能进行区分，下面是关于猪场建筑布局和建筑内容的详细介绍。

1、猪场建筑布局
场内建筑设施按管理区、生产区和隔离区三个功能区布局，各功能区界限分明，管理区应位于生产区常年主导风向的上风向及地势较高处，隔离区应位于场区常年主导风向的下风向及地势较低处。

生产区的配种舍、怀孕舍、分娩舍等种猪舍设在人流较少和猪场的上风向或偏风向，育肥舍设在离装猪台较近、处于下风向或偏风向的位置。

各个功能区相对独立，并有防疫隔离带或隔离设施。

2、猪场建筑内容
管理区包括工作人员的生活设施、办公设施、生产辅助设施等，生产区主要包括配种舍、怀孕舍、分娩舍、保育舍、育肥舍及有关生产辅助设施，隔离区包括兽医舍、隔离观察舍、病死猪无害化处理设施，粪便污水处理设施等。

标准化养猪150模式猪舍建筑及结构设计说明一、猪舍的建筑(一)墙体①标高水平以下为二层50墙为基础，上加三层37墙至水平墙面，水平面以上纵墙高200cm，两边山墙中心高220—230cm。

纵墙为30实心墙。

②保温墙做法：由内到外依次为1:2沙浆lcm内粉，12cm 砖墙作内墙，6em保温材料(低密度l0kg/m3聚苯板，7m3)，12cm砖墙作外墙。

③外墙面为清水面墙加浆勾缝，1:2水泥沙浆粉脚50cm 高以防溅水。

④窗户高度距水平面l00cm，框高70cm，宽l00cm。

向内斜开，窗扇两边加挡风隔板并有密封条，通风窗高70cm，长l00cm(外径尺寸)，窗扇同上，窗户及通风口四周为实心墙。

(二)圈舍坡降①圈舍横向坡降为3‰，走道应高于圈面1 2cm。

②戏水池坡降3‰(两端落差6cm)，戏水池沿高15cm，外沿高于圈面10-1 5cm。

③排水沟坡降1％。

(三)采暖烟道及烟筒①采暖烟道为U形回转，火道间距离l00cm。

②入口烧火处高60cm，宽60em；烟道入口处高40cm，宽40cm；U形烟道处前端高35cm，后端高30cm，出口处高20cm，烟道宽40cm，③烧火炉条下的进风口高度60cm。

④入火烟道低于出火烟道水平5cm，体现“低处进烟，高处出烟”，入火烟道靠近戏水池，出火烟道靠近人行走道。

出火烟道离猪栏门l00cm。

⑤烟筒高300cm以上，分别是62墙l00cm，50墙l00cm，37墙l00cm。

烟筒于烟道连接处内径40cm，宽25cm逐渐向上收到12×12cm。

(四)戏水池①戏水池宽105cm，紧贴内墙，戏水池沿于缝漏沟间距l0cm，戏水池应做防渗处理。

②戏水池排粪出口要成下漏排粪，出口装堵水口。

(五)缝漏沟漏缝沟沿宽50cm，沟宽40cm，沿高5cm，上铺50×100cm的漏缝地板，沟深高度从进口的20 cm到出口的40 cm，沟底部呈U形。

(六)屋顶①屋顶做法：由下至上为屋架、檩条、无滴薄膜，两层3cm 聚苯板错开布置(容重大约l8kg/m3，14 m3)、无滴薄膜，用铁丝固定，石棉瓦面(或彩钢瓦)。

猪舍设计与建造的要点随着养殖业的快速发展，猪舍设计与建造成为了确保猪的生产效益和健康生长的关键环节。

本文将介绍猪舍设计与建造的要点，包括猪舍的结构、通风设施、卫生管理以及合理利用空间等方面。

1. 结构设计猪舍的结构设计需要兼顾猪只的行为习性和生长需求。

合理的结构设计能够提供一个适宜的生活环境，促进猪只的生长发育。

具体要点包括：- 外墙和屋顶的选材：选择耐用、防水、隔热的材料，确保猪舍能够适应各种气候条件。

- 照明设施：提供充足的自然光和合理的人工光照，以维持猪只的正常作息。

- 舍内空间规划：根据猪只的品种和生长阶段确定舍内空间的划分，确保猪只有足够的活动和休息空间。

2. 通风设施良好的通风设施是猪舍设计的重中之重，可以有效改善舍内空气质量，防止疾病传播。

以下是通风设施的关键要点：- 进风和排风系统：确保新鲜空气能够顺畅进入猪舍，排出湿气和有害气体。

设立合理的风道和风扇，达到通风效果。

- 控温设备：根据猪只的需求，配置恰当的加热和降温系统，确保舍内温度适宜。

- 空气过滤器：设置适当的空气过滤装置，防止病菌和有害物质进入猪舍，保持空气清洁。

3. 卫生管理猪舍的卫生管理对保持猪健康至关重要。

以下是一些卫生管理的要点：- 定期清理舍内：及时清理猪舍内的粪便和污秽物，保持舍内干燥清洁，减少病原菌滋生的机会。

- 消毒措施：定期消毒猪舍，杀灭病毒和细菌，减少疾病的传播。

合理选择消毒药物，不影响猪只的健康。

- 饮水设施和饲料储存：确保饮水设施的清洁和饲料的储存合理，防止受到污染导致猪只生病。

4. 合理利用空间合理利用空间是提高猪舍养殖效益的一个重要因素。

以下是一些合理利用空间的要点：- 分区管理：根据猪只的生长阶段和品种，合理划分空间进行分区管理，以提高养殖效益。

- 增加空间利用率：合理设置饮水和饲料供给设施，减少空间浪费。

利用墙壁和天花板进行储物，提高空间利用率。

总结猪舍设计与建造的要点包括结构设计、通风设施、卫生管理和合理利用空间。
