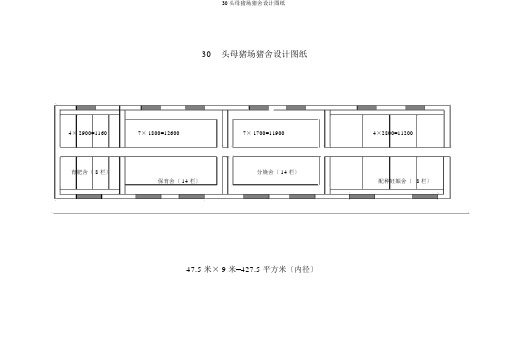

30头母猪场猪舍设计图纸4× 2900=11607× 1800=126007× 1700=119004×2800=11200育肥舍〔 8 栏〕分娩舍〔 14 栏〕保育舍〔 14 栏〕配种妊娠舍〔8 栏〕47.5 米× 9 米=427.5 平方米〔内径〕沥青＋两层无纺布50 厚的泡沫板两层，共100 厚〔泡沫板每立方米10 公斤〕沥青＋两层无纺布8＃铁丝拉网铁屋架〔间距 1.2 米〕通风口600× 600〔间距6米〕±200混凝土 50 厚塑料寸管泡沫板 50 厚1200塑料布或油毡放保温箱地址炭渣素土夯实110050013502506001400600 250135050011001000i=5%i=5%200排沟渠始深－米坡降 5‰1500排沟渠始深— 0.40 米坡降 5‰—A 分娩舍剖面图B沥青＋两层无纺布50 厚的泡沫板两层，共100 厚〔泡沫板每立方米10 公斤〕沥青＋两层无纺布8＃铁丝拉网铁屋架〔间距 1.2 米〕通风口600× 600〔间距6米〕±200混凝土 50 厚塑料寸管泡沫板 50 厚1200塑料布或油毡炭渣素土夯实800100020001400200010008001000 i=5%i=5%2001500排沟渠始深— 0.30 米坡降 5‰—A 保育舍剖面图〔用自由采食槽〕B沥青＋两层无纺布50 厚的泡沫板两层，共100 厚〔泡沫板每立方米10 公斤〕沥青＋两层无纺布8＃铁丝拉网铁屋架〔间距 1.2 米〕通风口600× 600〔间距6米〕±200木抹子拉平〔打毛〕平展无积水1： 2 水泥沙浆面层20 厚200＃ 80 砼厚1200素土夯实50034001200340050010002%2001500排沟渠始深— 0.20 米坡降 5‰—A 配种妊娠舍剖面图B。

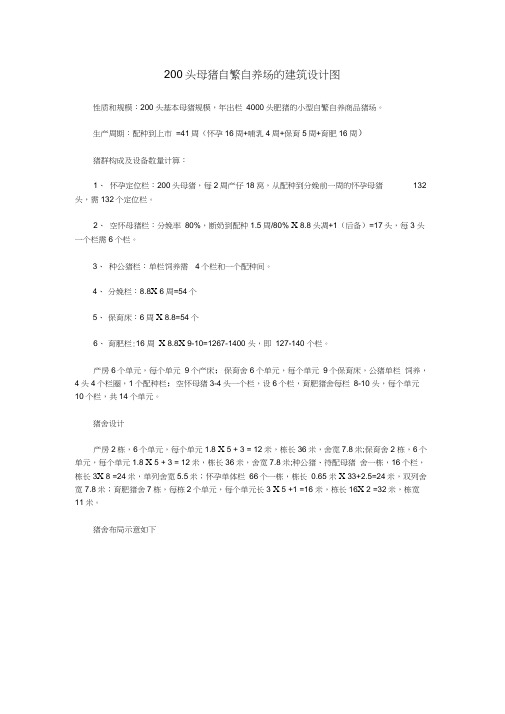

200头母猪自繁自养场的建筑设计图性质和规模：200头基本母猪规模，年出栏4000头肥猪的小型自繁自养商品猪场。
生产周期：配种到上市=41周（怀孕16周+哺乳4周+保育5周+育肥16周）猪群构成及设备数量计算：1、怀孕定位栏：200头母猪，每2周产仔18窝，从配种到分娩前一周的怀孕母猪132 头，需132个定位栏。
2、空怀母猪栏：分娩率80%，断奶到配种1.5周/80% X 8.8头凋+1（后备）=17头，每3 头一个栏需6个栏。
3、种公猪栏：单栏饲养需4个栏和一个配种间。
4、分娩栏：8.8X 6周=54个5、保育床：6周X 8.8=54个6、育肥栏:16 周X 8.8X 9-10=1267-1400 头，即127-140 个栏。
产房6个单元，每个单元9个产床；保育舍6个单元，每个单元9个保育床，公猪单栏饲养，4头4个栏圈，1个配种栏；空怀母猪3-4头一个栏，设6个栏，育肥猪舍每栏8-10 头，每个单元10个栏，共14个单元。
猪舍设计产房2栋，6个单元，每个单元1.8 X 5 + 3 = 12米，栋长36米，舍宽7.8米;保育舍2 栋，6个单元，每个单元1.8 X 5 + 3 = 12米，栋长36米，舍宽7.8米;种公猪、待配母猪舍一栋，16个栏，栋长3X 8 =24米，单列舍宽5.5米；怀孕单体栏66个一栋，栋长0.65 米X 33+2.5=24米，双列舍宽7.8米；育肥猪舍7栋，每栋2个单元，每个单元长3 X 5 +1 =16 米，栋长16X 2 =32米，栋宽11米。

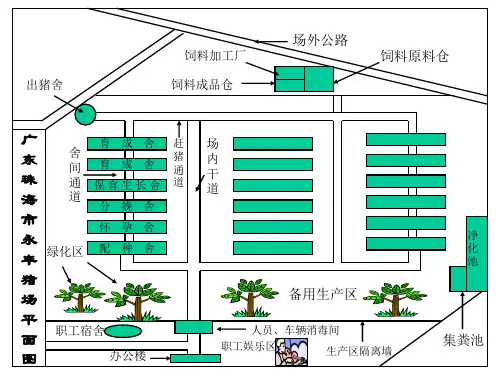

猪舍布局示意如下种公猪及待配母猪舍SF亘一 0S -亘1000| r2仍妊娠舍（单体栏〉K2K0 *2-10 (0«4 冲1■上 A f IwmiTr：l7DKU。
50头基础母猪舍设计（一）公猪、空怀、妊娠母猪舍(见图1、2）厚塑料棚膜门2m 2.5m2.0m 1.2m 1.7×1.2坡度0.1尿沟0.4×0.25m 3.5m 1.5m图1厚塑料暖棚公猪、空怀、妊娠母猪舍侧面图（单位：米）42m3ｍ6m 30m 3m喂料过道饲槽 1.5m值值班公猪栏空怀妊娠母猪舍班 3.5m 4.5m室室运动场10ｍ图2 厚塑料暖棚公猪、空怀妊娠母猪舍平面图（单位：米）（1）公猪舍栏位：3头（1头/栏，每栏宽3.5m×长2m），设3个栏（2）空怀母猪舍栏位：50头（5头/栏，每栏长3.5m×宽3m），设10个栏（3）值班室：2侧各1个（住人或存放饲料），长3ｍ×宽3.3ｍ（4）公猪、空怀母猪舍面积：长42m（♀30ｍ＋♂6ｍ＋值班6ｍ）×宽5m=210㎡（二）产仔舍与保育舍（见图1、2、3）0.4m 抽风机进风口0.4m前窗户后窗户0.5m2.6m1.2m 产床1.0m 1.7m1.1m2.2m 1.2m 2.2m 1.1m7.8m图1产仔舍剖面图（单位：米）38.3m3m 1ｍ17.5ｍ 1 1ｍ10.8ｍ 1ｍ 3ｍ贮锅 1.1m料保育7个产床6套炉 2.2m房喂料通道 1.2m 7.8m值舍栏7个产床6套值 2.2m班班 1.1m图2 产仔舍平面图（单位：米）（1）产仔舍：设12个床（长12.8m×宽7.8ｍ）（2）保育舍：设14个栏（长19.5ｍ×宽7.8ｍ）每栏长2.5m×宽3.5m（3）值班室：2侧各1个（住人或存放饲料），长3ｍ×宽3.3ｍ（4）面积：长38.3m×宽7.8m=298.74㎡0.4m 抽风机进风口0.4m前窗户后窗户0.5m2.6m1.2m1.0m 保育栏 1.7m1.1m2.2m 1.2m 2.2m 1.1m7.8m图3保育舍剖面图（每栏长2.5m×宽3.5m）（三）生长育肥舍（见图1、2、3）51ｍ3ｍ 45ｍ 3ｍ喂料通道 1.5ｍ自动落料槽值值班育肥栏15个班 3.5ｍ5ｍ室室排尿沟图1 生长育肥猪舍（2栋）（1）生长育肥舍：设2栋，每栋15个栏（每栏长3m×宽3.5ｍ）（2）值班室：设2个（每个长3ｍ×宽3.3ｍ）（3）面积：长51m×宽5m×2=510㎡（四）猪场布局北57ｍ2ｍ51ｍ4ｍ育肥舍出育肥舍送77.8ｍ粪产房与保育舍料道公猪、空怀、妊娠舍道48㎡48㎡32㎡162ｍ饲料库兽医宿舍18ｍ装猪66.2ｍ饲料地说明：（一）每户为1个单元，总占地面积：9234㎡.（二）技术要求1、凡以上房舍尺寸均为内经（使用面积）2、进猪场大门口应设消毒池（长2m×宽1.5），并配备更衣柜、紫外线灯、水鞋、工作服3、生产区内设有净道（送料、上班人行）和污道（运粪，出猪），并要求硬化4、各舍内地面均为水泥地面，产仔舍使用产床上饲养，保育舍在网栏上饲养。
