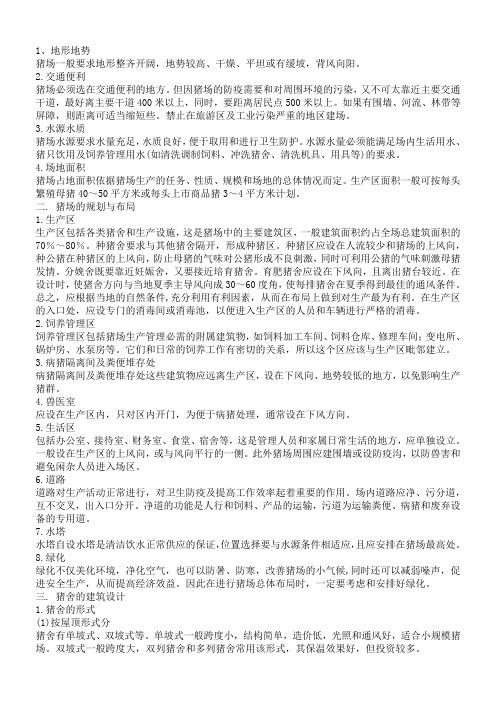

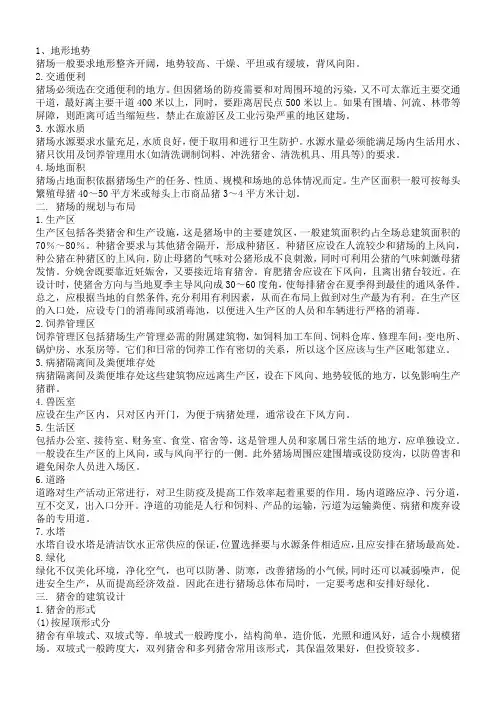

猪舍建筑类型与结构设计

1、地形地势猪场一般要求地形整齐开阔，地势较高、干燥、平坦或有缓坡，背风向阳。

2.交通便利猪场必须选在交通便利的地方。

但因猪场的防疫需要和对周围环境的污染，又不可太靠近主要交通干道，最好离主要干道400米以上，同时，要距离居民点500米以上。

如果有围墙、河流、林带等屏障，则距离可适当缩短些。

禁止在旅游区及工业污染严重的地区建场。

3.水源水质猪场水源要求水量充足，水质良好，便于取用和进行卫生防护。

水源水量必须能满足场内生活用水、猪只饮用及饲养管理用水(如清洗调制饲料、冲洗猪舍、清洗机具、用具等)的要求。

4.场地面积猪场占地面积依据猪场生产的任务、性质、规模和场地的总体情况而定。

生产区面积一般可按每头繁殖母猪40～50平方米或每头上市商品猪3～4平方米计划。

二. 猪场的规划与布局1.生产区生产区包括各类猪舍和生产设施，这是猪场中的主要建筑区，一般建筑面积约占全场总建筑面积的70％～80％。

种猪舍要求与其他猪舍隔开，形成种猪区。

种猪区应设在人流较少和猪场的上风向，种公猪在种猪区的上风向，防止母猪的气味对公猪形成不良刺激，同时可利用公猪的气味刺激母猪发情。

分娩舍既要靠近妊娠舍，又要接近培育猪舍。

育肥猪舍应设在下风向，且离出猪台较近。

在设计时，使猪舍方向与当地夏季主导风向成30～60度角，使每排猪舍在夏季得到最佳的通风条件。

总之，应根据当地的自然条件,充分利用有利因素，从而在布局上做到对生产最为有利。

在生产区的入口处，应设专门的消毒间或消毒池，以便进入生产区的人员和车辆进行严格的消毒。

2.饲养管理区饲养管理区包括猪场生产管理必需的附属建筑物，如饲料加工车间、饲料仓库、修理车间；变电所、锅炉房、水泵房等。

它们和日常的饲养工作有密切的关系，所以这个区应该与生产区毗邻建立。

3.病猪隔离间及粪便堆存处病猪隔离间及粪便堆存处这些建筑物应远离生产区，设在下风向、地势较低的地方，以免影响生产猪群。

4.兽医室应设在生产区内，只对区内开门，为便于病猪处理，通常设在下风方向。

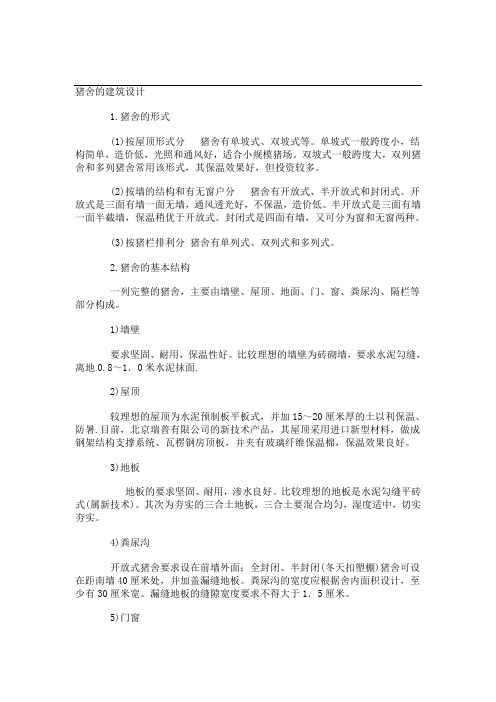

猪舍的建筑设计1.猪舍的形式(1)按屋顶形式分猪舍有单坡式、双坡式等。

单坡式一般跨度小，结构简单，造价低，光照和通风好，适合小规模猪场。

双坡式一般跨度大，双列猪舍和多列猪舍常用该形式，其保温效果好，但投资较多。

(2)按墙的结构和有无窗户分猪舍有开放式、半开放式和封闭式。

开放式是三面有墙一面无墙，通风透光好，不保温，造价低。

半开放式是三面有墙一面半截墙，保温稍优于开放式。

封闭式是四面有墙，又可分为窗和无窗两种。

(3)按猪栏排利分猪舍有单列式、双列式和多列式。

2.猪舍的基本结构一列完整的猪舍，主要由墙壁、屋顶、地面、门、窗、粪尿沟、隔栏等部分构成。

1)墙壁要求坚固、耐用，保温性好。

比较理想的墙壁为砖砌墙，要求水泥勾缝，离地0.8～1．0米水泥抹面.2)屋顶较理想的屋顶为水泥预制板平板式，并加15～20厘米厚的土以利保温、防暑.目前，北京瑞普有限公司的新技术产品，其屋顶采用进口新型材料，做成钢架结构支撑系统、瓦楞钢房顶板，并夹有玻璃纤维保温棉，保温效果良好。

3)地板地板的要求坚固、耐用，渗水良好。

比较理想的地板是水泥勾缝平砖式(属新技术)。

其次为夯实的三合土地板，三合土要混合均匀，湿度适中，切实夯实。

4)粪尿沟开放式猪舍要求设在前墙外面；全封闭、半封闭(冬天扣塑棚)猪舍可设在距南墙40厘米处，并加盖漏缝地板。

粪尿沟的宽度应根据舍内面积设计，至少有30厘米宽。

漏缝地板的缝隙宽度要求不得大于1．5厘米。

5)门窗开放式猪舍运动场前墙应设有门，高0．8～1．0米，宽0．6米，要求特别结实，尤其是种猪舍；半封闭猪舍则与运动场的隔墙上开门，高0．8米，宽0．6 米；全封闭猪舍仅在饲喂通道侧设门，门高0．8～1．0米，宽0．6米。

通道的门高1．8米，宽1．0米。

无论哪种猪舍都应设后窗。

开放式、半封闭式猪舍的后窗长与高皆为40厘米，上框距墙顶40厘米；半封闭式中隔墙窗户及全封闭猪舍的前窗要尽量大，下框距地应为1．1米；全封闭猪舍的后墙窗户可大小，若条件允许，可装双层玻璃。

畜牧养殖楼房养猪厂房工艺布局、建筑设计、结构设计、设备安装等方面存在问题存在问题解析及常见问题解答非瘟以后，国内生猪产能已逐渐恢复；市场开始对未来的预期偏好；加上猪肉、牛肉及禽肉的进口量相对增加，从而影响市场猪肉消费需求。

猪价的下跌，严重影响到养猪企业的盈利，导致新建猪场项目的推进步伐有所放缓，开始寻求各种办法来降低养殖生产成本，提高生产效率。

随着猪肉进口数量的下降，国内市场需求的提高，猪肉价格也将会有所反弹。

届时新建猪场项目会持续推进，对于猪场建设成本的控制也会更加重视。

楼房猪舍是近两年开始兴起的，主要在于其能节约土地资源和政策的支持，因为对比平层饲养模式，楼房猪舍占地需求相对较少，对选址条件的要求相对灵活，可以更好的选择生物安全条件较好的地块。

但楼房猪舍主要存在问题是，前期投资费用高，需要解决猪只转运、粪沟（楼面）渗漏、楼层间生物安全分界的问题。

对比平层猪舍，楼房猪舍的耐久性相对较好，但结构形式相对复杂，施工难度也相对较大。

主要主要针对几个已经交付投产及在建的楼房猪场项目进行分析，针对存在的问题进行总结，简要说明楼房猪舍在设计过程需要注意的相关事项，主要包括：工艺布局、建筑设计、结构设计、设备安装等方面的问题，旨在为后续楼房猪舍设计存在问题的改进及优化提供参考。

工艺布局注意要点施工图设计开展前，需要先确认每一个单体的工艺布局方案，在工艺布局图的基础上，依据设计规范、建设标准及相关要求进行细化和完善，最后出具完整的施工图。

工艺布局方案主要需要确认以下几点：1、工艺流程1）根据生产管理要求，确认养殖规模和相关生产指标（基础母猪数、周分娩窝数、母猪年淘汰更新率、妊娠期、断奶至配种间隔、仔猪平均断奶日龄、窝平均断奶仔猪数、各养殖阶段成活率、养殖周数…）2）确认生产模式（是单点还是多点）和批次管理模式；备注：目前大规模养殖场主要是采用周批次的生产管理模式，有利于保证猪只的全进全出，能留有一周的空栏时间进行清洗和消毒。

标准化养猪场建设方案执行摘要：我国养猪业仍以中小型养猪场为主。

与大型养猪场相比，小型养猪场具有管理方便、投资小、劳动强度低的特点。

投资小型养猪场的人越来越多。

为方便养猪户建设养殖场，提高生猪标准化规模化生产水平，现设计以下养猪场建设标准方案。

养猪场选址条件1、养猪业是一个长远的产业，必须进行长远的规划。

2、水、电及交通条件：万头猪场日用水量150-250吨，水质必须达到饮用标准，用电量80-100千瓦，装机容量80 -100 千瓦。

方便的场地。

3、卫生防疫条件：综合考虑地形、地形、区位、水源、土壤、气候条件等因素，远离居民区、养殖场、屠宰场、交通干线。

4、粪污处理及环境保护条件：应采用生态环境保护规划，尽可能与菜地、鱼塘、果园、农田相结合，使污水无害化，减少量。

猪场规模分类：1 、规模化养猪场：自繁自养基础母猪>3000头，商品猪>50000头/年，仔猪育肥基础母猪=0，商品猪>50000头/年，种猪为主基础母猪<3000头, 仔猪 <50000/年。

2 、中型猪场：自繁自养基本母猪<1000头，商品猪<10 000头/年，仔猪育肥型基本母猪=0头，商品猪<10000头/年，种猪型基本母猪猪 <1000 头，仔猪 <10000 头/年。

3 、小型猪场：自繁自养基础母猪<100头，商品猪<160 0头/年，仔猪育肥基础母猪=0，商品猪<1600头/年，种猪基础母猪<100头，仔猪<1600头/年。

养猪场建设原则1 、人畜分离：在整体布局上，生产区与生活区分开，洁净路与脏路分开，正常猪与病猪分开，种猪与饲养区分开。

商业猪。

在建造猪舍时，必须将人居与猪舍分开，避免人畜共患疾病的发生。

同时，要进行沼气池建设，使养殖产生的粪便得到及时处理，保证环境卫生。

2、严防疫：建设期间要大力发展中农或联户建设养殖小区，严格按照防疫要求建设。

猪舍建筑设计方案猪舍建筑设计方案一、设计理念猪舍作为饲养猪的场所，需要提供一个舒适、安全和健康的环境，以提高猪的生产效益和福利水平。

因此，本设计方案的理念是将猪舍建筑设计成具有良好通风、采光和隔离的空间，以最大程度地满足猪的需求。

二、设计要点1. 建筑结构：采用钢结构或钢筋混凝土结构，以确保建筑的稳固和耐用。

建筑外墙采用隔热、防水的材料，以提供良好的保温效果，并防止外界的影响。

2. 空间布局：将猪舍分为不同的区域，包括饲养区、产房、保育区和发酵区等。

饲养区应设置足够的空间，以确保猪能够自由活动，并保持卫生和通风。

产房应提供足够的空间和隐私，以保证母猪和幼猪的生产和生长。

保育区应充分考虑猪的需求，提供安全和干净的环境。

发酵区应设在猪舍外部，以减少臭气的产生。

3. 通风系统：猪舍应设置专门的通风系统，以保持空气流通和新鲜。

通风系统应包括进风、排气和循环风机，确保空气质量和温度的稳定。

同时，通风系统应根据季节的不同，调整进风和排气的量，以满足猪的需求。

4. 采光设计：猪舍应设置足够的采光设施，以提供充足的自然光线。

猪舍的窗户和天窗应通过设计，确保阳光能够充分照射到猪舍内部，以促进猪的生长和健康。

5. 温度控制：猪舍应安装温度控制设备，以确保猪的舒适和健康。

温度控制设备应根据季节的变化自动调整，确保猪舍内的温度在适宜范围内。

6. 隔离设施：猪舍应设置隔离设施，以防止疾病的传播和交叉感染。

隔离设施应设计成易于清洁和消毒的结构，以确保猪的健康。

7. 设备设施：猪舍应配备与猪的生产需要相适应的设备设施，包括饲料喂养设备、饮水设备、疫苗接种设备等。

三、效益分析1. 提高生产效益：通过优良的建筑设计，猪舍能够提供优质的环境，改善猪的生产条件，提高猪的生长速度和体重增长，从而提高饲养效益。

2. 优化劳动力利用：通过合理的空间布局和设备设施安排，能够减少工人的劳动强度，提高工作效率，降低饲养成本。

3. 增加猪的福利水平：猪舍设计方案中考虑到了猪的需求，提供了舒适、安全和健康的环境，有利于猪的福利提升。

标准化养猪150模式猪舍建筑及结构设计说明一、猪舍的建筑(一)墙体①标高水平以下为二层50墙为基础，上加三层37墙至水平墙面，水平面以上纵墙高200cm，两边山墙中心高220—230cm。

纵墙为30实心墙。

②保温墙做法：由内到外依次为1:2沙浆lcm内粉，12cm 砖墙作内墙，6em保温材料(低密度l0kg/m3聚苯板，7m3)，12cm砖墙作外墙。

③外墙面为清水面墙加浆勾缝，1:2水泥沙浆粉脚50cm 高以防溅水。

④窗户高度距水平面l00cm，框高70cm，宽l00cm。

向内斜开，窗扇两边加挡风隔板并有密封条，通风窗高70cm，长l00cm(外径尺寸)，窗扇同上，窗户及通风口四周为实心墙。

(二)圈舍坡降①圈舍横向坡降为3‰，走道应高于圈面1 2cm。

②戏水池坡降3‰(两端落差6cm)，戏水池沿高15cm，外沿高于圈面10-1 5cm。

③排水沟坡降1％。

(三)采暖烟道及烟筒①采暖烟道为U形回转，火道间距离l00cm。

②入口烧火处高60cm，宽60em；烟道入口处高40cm，宽40cm；U形烟道处前端高35cm，后端高30cm，出口处高20cm，烟道宽40cm，③烧火炉条下的进风口高度60cm。

④入火烟道低于出火烟道水平5cm，体现“低处进烟，高处出烟”，入火烟道靠近戏水池，出火烟道靠近人行走道。

出火烟道离猪栏门l00cm。

⑤烟筒高300cm以上，分别是62墙l00cm，50墙l00cm，37墙l00cm。

烟筒于烟道连接处内径40cm，宽25cm逐渐向上收到12×12cm。

(四)戏水池①戏水池宽105cm，紧贴内墙，戏水池沿于缝漏沟间距l0cm，戏水池应做防渗处理。

②戏水池排粪出口要成下漏排粪，出口装堵水口。

(五)缝漏沟漏缝沟沿宽50cm，沟宽40cm，沿高5cm，上铺50×100cm的漏缝地板，沟深高度从进口的20 cm到出口的40 cm，沟底部呈U形。

(六)屋顶①屋顶做法：由下至上为屋架、檩条、无滴薄膜，两层3cm 聚苯板错开布置(容重大约l8kg/m3，14 m3)、无滴薄膜，用铁丝固定，石棉瓦面(或彩钢瓦)。
