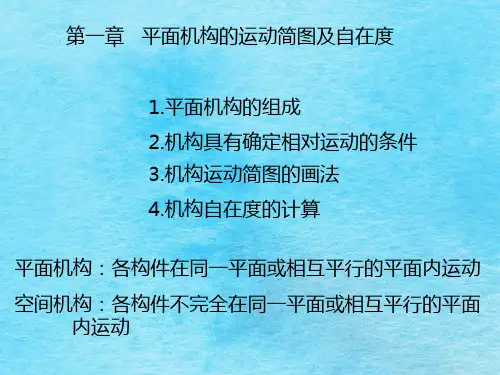

机构及机构运动简图(课堂PPT)

b）常见类型：凸轮机构中的滚子从动件及类似滑动摩擦改为滚 动摩擦处。
c)处理方法：自由度计算时应将局部自由度除去，可设想把滚 子与从动件固成一体。
d)自由度计算实例
d)实例：计算下列图示机构自由度。
3C 2 B 1
A
实例
a)概念：机构中与其他运动副所起的限制作用重复，对机构运动 不起新的限制作用的约束，称为虚约束。
学习提要
1.了解相关基本概念：机器、机构、构件、零件、机械、 平面机构、运动副、低副、高副、约束、平面机构运动简 图、平面机构示意图、自由度。 2.掌握平面机构运动简图的绘制。 3.掌握平面机构自由度计算。 4.掌握平面机构自由度计算时几种特殊情况的处理。
(1)复合铰链 （2）局部自由度 （3）虚约束
x
F=3n-2PL-PH
A O
式中：F-机构的自由度 n-机构中活动构件数目
PL-机构中低副的数目 PH-机构中高副的数目
y
低副和高副的约束各是多少？
移动副动画
转动副动画
5）例题：计算内燃机的自由度
F 8
A2
1
3
6
B
E
4
7D
C
5
内燃机运动简图
➢2.平面机构具有确定相对运动的
平面机构只有机构自由度大于零，才可能运动。 ♥ 平面机构具有确定相对运动的条件是：
撇开实际机构中与运动无关的因素，用简单的线条和符号表 示构件和运动副，并按一定比例定出各运动副的位置，表示机构各构 件间相对运动关系的图。
➢2.机构示意图
只是定性地表示机构的组成及运动原理，而不用严格按比例绘 制的简图，通常称为机构示意图。
机构运动简图
F 8
A2

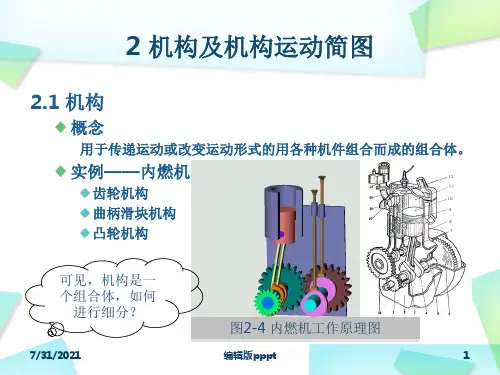

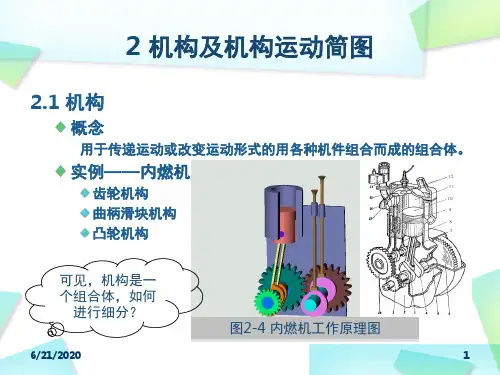

2 机构及机构运动简图
2.1 机构
概念
用于传递运动或改变运动形式的用各种机件组合而成的组合体。
实例——内燃机
齿轮机构 曲柄滑块机构 凸轮机构
可见，机构是一 个组合体，如何
进行细分？
图2-4 内燃机工作原理图
7/31/2021
编辑版pppt
1
2 机构及机构运动简图
2.2 零件与构件
零件
每一个单独加工的单元体(独立的加工单元)
复合铰链定义
两个以上的构件在同一处以转动副相联
复合铰链的计算
m个构件的复合铰链，有m－1转动副。
两个低副
7/31/2021
编辑版pppt
27
2 机构及机构运动简图
2.4 平面机构的自由度
实例三——圆盘锯机构（正确解法）
D5
F n= 7
46 1E 7 C
PL= 10 PH= 0
2
3
B
8A
F=3n － 2PL － PH =1
螺栓 垫圈 螺母
套 筒
连杆体 轴瓦
实体
7/31/2021
连杆盖 零件
编辑版pppt
构件
3
2 机构及机构运动简图
2.2 零件与构件
零件、构件、机构与机器的联系
机器
一个或多个
做功或实现 能量转换
确定的
相对运动
机构
构件
刚性联结
零件
机械 总称
机构中构件的分类
7/31/2021
运动单元
制造单元
固定件：机架
原动件：主动件
编辑版pppt
32
2 机构及机构运动简图
2.4 平面机构的自由度
虚约束定义

4.选取比例尺，根 据机构运动尺寸， 定出各运动副间的 相对位置 5.画出各运动副和机 构符号，表示出各构件
第16页/共44页
第17页/共44页
第18页/共44页
例2：试绘制牛头刨床的机构运动简图
第19页/共44页
牛头刨床结构示意图
牛头刨床运动图
第20页/共44页
2-6 绘出下列平面机构的运动简图
铰链五杆机构
结论：机构具有确定运动的条件是 ：
Ｆ＞０且Ｆ等于原动件数目
第25页/共44页
原动件数=F>0，运动确定 原动件数<F，运动不确定 原动件数>F，机构破坏
第26页/共44页
平面机构自由度计算实例： F = 3n - 2PL - PH
n：机构中活动构件数，PL：机构中低副数； PH ：机构中高副数；F ：机构的自由度数；
第32页/共44页
3、虚约束
有些运动副对机构的运动约束作用是重复的，称为虚约束。 计算自由度时，应除去不计。
（1）两构件构成多个导路平行的移动副，移动副其导路相互平行时，只 有一个移动副起约束作用，其余都是虚约束。
F=3n- 2PL-PH =3*3-2*4-0 =-1
◆处理方法：计算中只计入一个移动副。
2、局部自由度
机构中出现的与输出构件运动无关的自由度称为局部自由度。 典型例子：滚子的转动自由度并不影响整个机构的运动。
n = 2, Pl = 2, Ph = 1, F = 3×2 - 2×2 – 1 =1 与实际相符
注意：实际结构上为减小摩擦采用局部自由度 处理方法：除去局部自由度，把滚子和从动件看作一个构件。
两运动构件构成的运动副
两构件之一为固定时的运动副
转 动 副

的移动副时，只有一
3
个移动副起作用，其
3
余都是虚约束。如图
的缝纫机引线机构中，
2
装针杆3在A、B处分
2
别与机架组成导路重
合的移动副。计算机
构自由度时只能算一
B
个移动副，另一个为
虚约束。
图3-14
（2）两个构件之间组成多个轴线重合的回转副时， 只有一个回转副起作用，其余都是虚约束。如图3-15所 示，两个轴承支撑一根轴，只能看作一个回转副。
它可表达为在直角坐标系内沿着三个坐标轴的移
动和绕三个坐标轴的转动。
y
而对于一个作平
面运动的构件，则只 有三个自由度，如图
1 x
3-7所示。即沿x 轴和y
轴移动，以及在 Oxy
平面内的转动。
y
o
图3-7
x
3.3.1 平面机构自由度计算公式
一个作平面运动的自由构件有三个自由度。当两个构 件组成运动副之后，它们的相对运动就受到约束，使 得某些独立的相对运动受到限制。对独立的相对运动 的限制，称为约束。约束增多，自由度就相应减少。 由于不同种类的运动副引入的约束不同，所以保留的 自由度也不同。
2
4 1
3
5 图3-11c
因此,机构具有确定运动的条件是：
机构自由度必须大于零，且原动件数与其自由度 必须相等。
3.3.3 计算平面机构自由度的注意事项
1．复合铰链 －两个以上构件组成两个或更多个共轴线
的转动副。
如图3-12（a），三个构件在A处构成复合铰链。由
其侧视图（b）可知，此三构件共组成两个共轴线转动副。
第3章 平面机构运动简图 及自由度
3.1 运动副 3.2 平面运动机构简图 3.3 平面机构的自由度
