第十二讲特殊模块理论其及应用FX2N系列PLC的特殊功能模块大致有四类模拟量输入/输出类、温度测、高速脉冲计数与定位控制类通信接口类。
这里主要以FX2N-4AD与FX2N-4DA ，来说明特殊模块的用法。
AD、DA模块概述随着PLC，PLC 。
模拟量输入/输出模块简称为AD、DA ，分别可以实现模数转换和数模转换。
运用AD、DA ，PLC 。

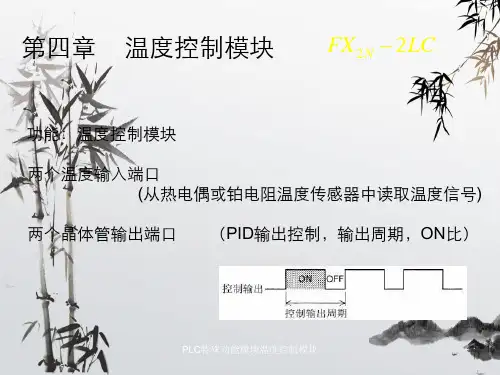

FX2N系列中有关：FX2N-2AD（2 ）、FX2N-4AD （4 ）、FX2N-8AD（8 ）、FX2N-4AD-PT（4）、FX2N-4AD-TC（4 ）、FX2N-2DA（2路模拟）、FX2N-4DA（4 ）和FX2N-2LC（2路温度PID ）等。
.1.1 FX2N-4AD模拟量输入模块FX-42NAD模拟量输入模块是FX。
该模块有4个输（CH 通过输入端子变换，可。
电压输入，输入信号范围为DC–10~+ 10V输入阻抗为200kΩ分辨率为5mV电流输入，输入信号范围为DC-20~+20mA输入阻抗为250Ω分辨率为20μA。
FX2N-4AD模块将接收的模拟信号转换成12，并以补码的形式存于16 ，数值范围是-2048~+ 2047它的传输速率为15ms/K 综合精度为量程的1％。
FX2N-4AD的工作电源为DC24V模拟量与数字量之间采用，但各通道之间没有隔离。
FX-4AD消耗PLC主单元或有源扩展单元5V电源槽30mA。
FX2N-4AD占用基本单元的8 ，即在软件上占8 个I/O ，在计算PLC的I/O时可以将这8个点作为PLC 。
1. FX2N-4AD的接线FX-4AD的接线如图5-1，图中模拟输人信号采用双绞屏蔽电缆与FX2N-4AD ，电缆应远离电源线或其它可能产生电气干扰的导线。
如果输入有，或在外部接线中有电气干扰，可以接一个0.1μF~0.47μF（25V的电容。
，应将端子V+和I+ 。
FX2N-4AD 接地端与PLC主单元接地端，如果存在过多的电气干扰，再将外壳地端FG和FX2N-4AD 。
《可编程控制器与变频器》教案编号：18课程名称可编程控制器与变频器教研组长意见签名任课教师日期编写日期授课日期2014年10月2日授课班级13机电2班13机电高班题目第4章PLC基本逻辑指令及其应用4.1 功能指令的基本规则目的要求掌握功能指令的表达形式数据长度和指令类型操作数的类型重点、难点功能指令的表达形式组织教学总结归纳前面知识点导入新课小组练习总结评价90分钟教具及电化教学手段等教材，教案，黑板，多媒体，教学用电脑作业布置课后记事教案续页教学内容及实施过程（注明：* 重点# 难点？疑点）：一、复习旧课，导入新课在前面课程学习中我们学习了基本指令和步进顺控指令，在彩灯循环点亮项目中我们即使用基本指令设计的梯形图完成，同时也用顺序功能图设计。

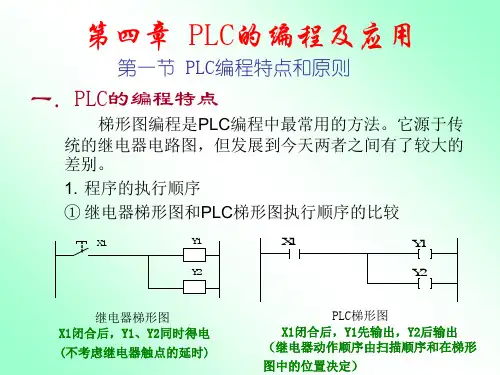

今天我们将介绍另外一种方法，虽然也是用梯形图的形式设计但是我们将采用功能指令完成。
二、新课讲授4.1 功能指令的基本规则基本指令和步进指令对一般开关控制已经足够。
功能指令（也称应用指令）相当子程序，厂家开发。
位元件：只能为1或0。
如X、Y、M、S。
字元件：可存放16位数据。
如T、C、D、V、Z。
功能指令有连续执行和脉冲执行（指令名称后＋P，如ADDP）两种。
一、基本格式操作码与操作数操作码（指令助记符）：表示指令的功能操作数：指明参与操作的对象源操作数S：执行指令后收据不变的操作数，两个或两个以上时为S1、S2。
目标操作数D：执行指令后收据被刷新的操作数，两个或两个以上时为D1、D2。
其它操作数m、n：补充注释的常数，用K（十进制）和H（十六进制）表示，两个或两个以上时为m1、m2、n1、n2。
X0MOV D0 D1 (D0)→(D1)二、数据格式位元件：只处理开关（ON/OFF）信息的元件，如X、Y、M、D、S字元件：处理数据的元件，如D。
位元件的组合位元件组合表示数据：4个位元件一组，代表4位BCD码，也表示1位十进制数；用KnMm表示，K为十进制，n为十进制位数，也是位元件的组数，M为位元件，m为位元件的首地址，一般用0结尾的元件。
第11章PLC的特殊功能模块本章要点● 模拟量输入输出模块的基本功能及其应用● 数据链接与通信功能模块的基本功能及其应用本章难点● 数据链接与通信功能模块的基本功能及其应用PLC的特殊功能模块种类繁多，功能齐全，是构成模拟量控制、位置控制、通信控制等系统的重要扩展设备。
本章重点介绍FX系列PLC的A/D和D/A模块、通信板的基本功能及其应用。
11.1 扩展设备的类型及使用FX系列PLC的扩展设备有扩展单元(Extension Unit)、扩展模块(Extension Block)、特殊功能模块(Special Function Block)、功能扩展板(Extension Function Board)。
扩展单元和扩展模块用来增加I/O点数，在第6章已做介绍。
特殊功能模块主要用来完成一些特殊的功能，如A/D转换、D/A转换、高速计数、定位控制等，其硬件电路完善，有的自带CPU。
它们都安装在主机之外。
功能扩展板安装在主机内，不占用主机外的空间，扩展主机的某些功能，如各种通信板、输入/输出扩展板、模拟量输入/输出扩展板等。
FX系列PLC的特殊功能模块大致可分为：①模拟量输入/输出模块；②高速计数器模块；③定位控制模块；④旋转角度检测模块；⑤通信接口模块；⑥人机界面等类型1．硬件系统配置主机扩展就是在主机上安装功能扩展板、存储器卡盒等，或在主机上增加硬件单元或模块。
主机扩展时，首先要解决配置问题。
配置FX2N系列PLC硬件系统时，应满足如下条件。
(1) 系统的开关量I/O点数不超过256点。
(2) 当系统中有特殊功能模块时，系统的开关量I/O点数n应满足：n≤256– k，式中，k为系统中所有特殊功能模块的等效I/O点数之和。
(3) 每台主机连接的特殊功能模块不超过8块。
(4) 系统中所有扩展设备消耗的内部DC 5 V电源电流总量不超过主机或扩展单元内部DC 5 V电源提供的电流总量；系统中所有扩展设备消耗的外部DC 24 V电源电流总量不超过主机或扩展单元外部DC 24 V电源提供的电流总量。
